មុខងារឆ្លាតវៃទៅអាណាឡូក ឧបករណ៍
សេចក្តីណែនាំនិងការព្រមានសម្រាប់តំឡើងនិងប្រើប្រាស់
ការព្រមាននិងការប្រុងប្រយ័ត្នទូទៅ
- ប្រយ័ត្ន! - សៀវភៅណែនាំនេះមានការណែនាំសំខាន់ៗ និងការព្រមានសម្រាប់សុវត្ថិភាពផ្ទាល់ខ្លួន។ អានដោយប្រុងប្រយ័ត្នគ្រប់ផ្នែកទាំងអស់នៃសៀវភៅណែនាំនេះ។ ប្រសិនបើមានការសង្ស័យ សូមផ្អាកការដំឡើងភ្លាមៗ ហើយទាក់ទង Nice Technical Assistance។
- ប្រយ័ត្ន! - សេចក្តីណែនាំសំខាន់ៗ៖ រក្សាសៀវភៅណែនាំនេះនៅកន្លែងដែលមានសុវត្ថិភាព ដើម្បីបើកដំណើរការថែទាំ និងដំណើរការចោលផលិតផលនាពេលអនាគត។
- ប្រយ័ត្ន! - រាល់ប្រតិបត្តិការនៃការដំឡើង និងការតភ្ជាប់ត្រូវតែអនុវត្តទាំងស្រុងដោយបុគ្គលិកដែលមានសមត្ថភាព និងជំនាញសមស្រប ជាមួយនឹងអង្គភាពដែលផ្តាច់ចេញពីការផ្គត់ផ្គង់ថាមពលមេ។
- ប្រយ័ត្ន! - ការប្រើប្រាស់ណាមួយក្រៅពីអ្វីដែលបានបញ្ជាក់នៅទីនេះ ឬក្នុងលក្ខខណ្ឌបរិស្ថានក្រៅពីអ្វីដែលមានចែងក្នុងសៀវភៅណែនាំនេះ នឹងត្រូវចាត់ទុកថាមិនត្រឹមត្រូវ ហើយត្រូវបានហាមឃាត់យ៉ាងតឹងរ៉ឹង!
- សមា្ភារៈវេចខ្ចប់ផលិតផលត្រូវតែបោះចោលដោយគោរពតាមបទបញ្ជាមូលដ្ឋាន
- កុំអនុវត្តការកែប្រែលើផ្នែកណាមួយនៃឧបករណ៍។ ប្រតិបត្តិការក្រៅពីអ្វីដែលបានបញ្ជាក់អាចបណ្តាលឱ្យដំណើរការខុសប្រក្រតី។ ក្រុមហ៊ុនផលិតបដិសេធរាល់ការទទួលខុសត្រូវចំពោះការខូចខាតដែលបណ្តាលមកពីការកែប្រែបណ្តោះអាសន្នចំពោះផលិតផល។
- កុំដាក់ឧបករណ៍នៅជិតប្រភពនៃកំដៅ ហើយកុំប៉ះពាល់នឹងអណ្តាតភ្លើងអាក្រាត។ សកម្មភាពទាំងនេះអាចធ្វើឱ្យខូចផលិតផល និងបង្ក
ដំណើរការខុសប្រក្រតី។ - ផលិតផលនេះមិនត្រូវបានបម្រុងទុកសម្រាប់ប្រើប្រាស់ដោយមនុស្ស (រួមទាំងកុមារ) ដែលមានការថយចុះសមត្ថភាពរាងកាយ សតិអារម្មណ៍ ឬផ្លូវចិត្ត ឬអ្នកដែលខ្វះបទពិសោធន៍ និងចំណេះដឹង លើកលែងតែពួកគេត្រូវបានផ្តល់ការត្រួតពិនិត្យ ឬការណែនាំទាក់ទងនឹងការប្រើប្រាស់ផលិតផលដោយបុគ្គលដែលទទួលខុសត្រូវចំពោះសុវត្ថិភាពរបស់ពួកគេ។
- ឧបករណ៍នេះត្រូវបានបំពាក់ដោយវ៉ុលសុវត្ថិភាពtagអ៊ី យ៉ាងណាក៏ដោយ អ្នកប្រើគួរតែប្រុងប្រយ័ត្ន ឬគួរដំឡើងថ្លៃដល់អ្នកដែលមានសមត្ថភាព។
- ភ្ជាប់តែតាមដ្យាក្រាមដែលបង្ហាញក្នុងសៀវភៅណែនាំប៉ុណ្ណោះ។ ការភ្ជាប់មិនត្រឹមត្រូវអាចបណ្តាលឱ្យមានគ្រោះថ្នាក់ដល់សុខភាព អាយុជីវិត ឬការខូចខាតសម្ភារៈ។
- ឧបករណ៍ត្រូវបានរចនាឡើងសម្រាប់ដំឡើងនៅក្នុងប្រអប់ប្តូរជញ្ជាំងដែលមានជម្រៅមិនតិចជាង 60mm ។ ប្រអប់ប្តូរ និងឧបករណ៍ភ្ជាប់អគ្គិសនីត្រូវតែគោរពតាមស្តង់ដារសុវត្ថិភាពជាតិដែលពាក់ព័ន្ធ។
- កុំបញ្ចេញផលិតផលនេះទៅសំណើម ទឹក ឬវត្ថុរាវផ្សេងទៀត។
- ផលិតផលនេះត្រូវបានរចនាឡើងសម្រាប់ប្រើប្រាស់ក្នុងផ្ទះតែប៉ុណ្ណោះ។ កុំប្រើខាងក្រៅ!
- ផលិតផលនេះមិនមែនជារបស់លេងទេ។ ជៀសឆ្ងាយពីកុមារ និងសត្វ!
ការពិពណ៌នាផលិតផល
Smart-Control អនុញ្ញាតឱ្យបង្កើនមុខងាររបស់ឧបករណ៍ចាប់សញ្ញាមានខ្សែ និងឧបករណ៍ផ្សេងទៀតដោយបន្ថែមការទំនាក់ទំនងបណ្តាញ Z-Wave™ ។
អ្នកអាចភ្ជាប់ឧបករណ៍ចាប់សញ្ញាគោលពីរ ឧបករណ៍ចាប់សញ្ញាអាណាឡូក ឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាព DS18B20 ឬឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាព និងសំណើម DHT22 ដើម្បីរាយការណ៍ពីការអានរបស់ពួកគេទៅកាន់ឧបករណ៍បញ្ជា Z-Wave ។ វាក៏អាចគ្រប់គ្រងឧបករណ៍ដោយការបើក/បិទទំនាក់ទំនងលទ្ធផលដោយឯករាជ្យនៃធាតុបញ្ចូល។
លក្ខណៈសំខាន់ៗ
- អនុញ្ញាតឱ្យភ្ជាប់ឧបករណ៍ចាប់សញ្ញា៖
» 6 ឧបករណ៍ចាប់សញ្ញា DS18B20,
» 1 ឧបករណ៍ចាប់សញ្ញា DHT,
» ឧបករណ៍ចាប់សញ្ញាអាណាឡូក ២ ខ្សែ ២,
» ឧបករណ៍ចាប់សញ្ញាអាណាឡូក ២ ខ្សែ ២,
» 2 ឧបករណ៍ចាប់សញ្ញាគោលពីរ។ - ឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពដែលភ្ជាប់មកជាមួយ។
- គាំទ្ររបៀបសុវត្ថិភាពបណ្តាញ Z-Wave™៖ S0 ជាមួយនឹងការអ៊ិនគ្រីប AES-128 និង S2 ផ្ទៀងផ្ទាត់ជាមួយការអ៊ិនគ្រីបផ្អែកលើ PRNG ។
- ធ្វើការជាឧបករណ៍បញ្ជូនសញ្ញា Z-Wave (ឧបករណ៍ដែលដំណើរការដោយមិនមានថ្មទាំងអស់នៅក្នុងបណ្តាញនឹងដើរតួជាអ្នកនិយាយឡើងវិញដើម្បីបង្កើនភាពជឿជាក់នៃបណ្តាញ)។
- អាចត្រូវបានប្រើជាមួយឧបករណ៍ទាំងអស់ដែលបានបញ្ជាក់ដោយវិញ្ញាបនប័ត្រ Z-Wave Plus and ហើយគួរតែត្រូវគ្នាជាមួយឧបករណ៍បែបនេះផលិតដោយក្រុមហ៊ុនផលិតផ្សេងទៀត។
Smart-Control គឺជាឧបករណ៍ Z-Wave Plus™ ដែលឆបគ្នាយ៉ាងពេញលេញ។
ឧបករណ៍នេះអាចត្រូវបានប្រើជាមួយឧបករណ៍ទាំងអស់ដែលមានវិញ្ញាបនបត្រ Z-Wave Plus ហើយគួរតែត្រូវគ្នាជាមួយឧបករណ៍ដែលផលិតដោយក្រុមហ៊ុនផលិតផ្សេងទៀត។ ឧបករណ៍ដែលដំណើរការដោយមិនមានថ្មទាំងអស់នៅក្នុងបណ្តាញនឹងដើរតួជាអ្នកនិយាយឡើងវិញដើម្បីបង្កើនភាពជឿជាក់នៃបណ្តាញ។ ឧបករណ៍នេះគឺជាផលិតផល Z-Wave Plus ដែលបានបើកដំណើរការសុវត្ថិភាព ហើយឧបករណ៍បញ្ជា Z-Wave ដែលបានបើកដំណើរការសុវត្ថិភាពត្រូវតែប្រើ ដើម្បីប្រើប្រាស់ផលិតផលឱ្យបានពេញលេញ។ ឧបករណ៍នេះគាំទ្ររបៀបសុវត្ថិភាពបណ្តាញ Z-Wave: S0 ជាមួយការអ៊ិនគ្រីប AES-128 និង S2
ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវជាមួយនឹងការអ៊ិនគ្រីបផ្អែកលើ PRNG ។
ការដំឡើង
ការភ្ជាប់ឧបករណ៍ក្នុងលក្ខណៈដែលមិនស្របនឹងសៀវភៅណែនាំនេះអាចបង្កគ្រោះថ្នាក់ដល់សុខភាព អាយុជីវិត ឬការខូចខាតសម្ភារៈ។
- ភ្ជាប់តែតាមដ្យាក្រាមមួយប៉ុណ្ណោះ
- ឧបករណ៍នេះត្រូវបានបំពាក់ដោយវ៉ុលសុវត្ថិភាពtagអ៊ី; យ៉ាងណាក៏ដោយ អ្នកប្រើគួរមានការប្រុងប្រយ័ត្នបន្ថែមទៀត ឬគួរតែដំឡើងថ្លៃដល់អ្នកដែលមានសមត្ថភាព។
- កុំភ្ជាប់ឧបករណ៍ដែលមិនអនុលោមតាមការកំណត់,
- កុំភ្ជាប់ឧបករណ៍ចាប់សញ្ញាផ្សេងទៀតជាង DS18B20 ឬ DHT22 ទៅស្ថានីយ SP និង SD,
- កុំភ្ជាប់ឧបករណ៍ចាប់សញ្ញាទៅស្ថានីយ SP និង SD ដែលមានខ្សែវែងជាង 3 ម៉ែត្រ។
- កុំផ្ទុកលទ្ធផលឧបករណ៍ដែលមានចរន្តលើសពី 150mA,
- រាល់ឧបករណ៍ដែលបានភ្ជាប់គួរតែអនុលោមតាមស្តង់ដារសុវត្ថិភាពដែលពាក់ព័ន្ធ
- ខ្សែដែលមិនប្រើគួរតែត្រូវបានទុកចោល។
គន្លឹះក្នុងការរៀបចំអង់តែន៖
- កំណត់ទីតាំងអង់តែនឱ្យឆ្ងាយពីធាតុលោហធាតុតាមដែលអាចធ្វើបាន (ការភ្ជាប់ខ្សែភ្លើង រនាំងតង្កៀប។ល។) ដើម្បីការពារការជ្រៀតជ្រែក។
- ផ្ទៃលោហៈនៅក្នុងបរិវេណផ្ទាល់នៃអង់តែន (ឧទាហរណ៍ ប្រអប់ដែកដែលបានម៉ោន ស៊ុមទ្វារដែក) អាចរំខានដល់ការទទួលសញ្ញា!
- កុំកាត់ឬកាត់អង់តែន - ប្រវែងរបស់វាត្រូវបានផ្គូផ្គងយ៉ាងល្អឥតខ្ចោះទៅនឹងក្រុមតន្រ្តីដែលប្រព័ន្ធដំណើរការ។
- ត្រូវប្រាកដថាមិនមានផ្នែកណាមួយនៃអង់តែនចេញពីប្រអប់បិទបើកជញ្ជាំងទេ។
3.1 - កំណត់ចំណាំសម្រាប់ដ្យាក្រាម
ANT (ខ្មៅ) - អង់តែន
GND (ពណ៌ខៀវ) - ចំហាយដី
SD (ពណ៌ស)- សញ្ញាបញ្ជូនសម្រាប់ឧបករណ៍ចាប់សញ្ញា DS18B20 ឬ DHT22
SP (ពណ៌ត្នោត) - ខ្សែផ្គត់ផ្គង់ថាមពលសម្រាប់ឧបករណ៍ចាប់សញ្ញា DS18B20 ឬ DHT22 (3.3V)
IN2 (បៃតង) - លេខបញ្ចូល។ ២
IN1 (ពណ៌លឿង) - លេខបញ្ចូល។ ១
GND (ពណ៌ខៀវ) - ចំហាយដី
P (ក្រហម) - ខ្សែផ្គត់ផ្គង់ថាមពល
OUT1 - លទ្ធផលទេ។ 1 ចាត់តាំងឱ្យបញ្ចូល IN1
OUT2 - លទ្ធផលទេ។ 2 ចាត់តាំងឱ្យបញ្ចូល IN2
ខ - ប៊ូតុងសេវាកម្ម (ប្រើដើម្បីបន្ថែម/យកឧបករណ៍ចេញ)
3.2 - ការតភ្ជាប់ជាមួយខ្សែរោទិ៍
- បិទប្រព័ន្ធរោទិ៍។
- ភ្ជាប់ជាមួយដ្យាក្រាមខាងក្រោម៖
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- រៀបចំឧបករណ៍ និងអង់តែនរបស់វានៅក្នុងលំនៅដ្ឋាន។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
- ផ្លាស់ប្តូរតម្លៃនៃប៉ារ៉ាម៉ែត្រ៖
• បានភ្ជាប់ទៅ IN1៖
» បិទជាធម្មតា៖ ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 0
» បើកជាធម្មតា៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 1
• បានភ្ជាប់ទៅ IN2៖
» បិទជាធម្មតា៖ ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 0
» បើកជាធម្មតា៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 1

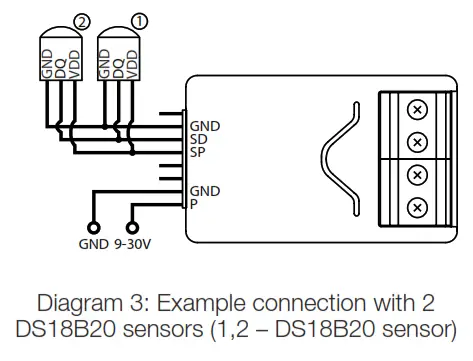

3.3 - ការតភ្ជាប់ជាមួយ DS18B20
ឧបករណ៍ចាប់សញ្ញា DS18B20 អាចត្រូវបានដំឡើងយ៉ាងងាយស្រួលនៅគ្រប់ទីកន្លែងដែលការវាស់វែងសីតុណ្ហភាពជាក់លាក់ត្រូវបានទាមទារ។ ប្រសិនបើវិធានការការពារត្រឹមត្រូវត្រូវបានអនុវត្ត ឧបករណ៍ចាប់សញ្ញាអាចប្រើក្នុងបរិយាកាសសើម ឬនៅក្រោមទឹក វាអាចត្រូវបានបង្កប់នៅក្នុងបេតុង ឬដាក់នៅក្រោមកំរាលឥដ្ឋ។ អ្នកអាចភ្ជាប់ឧបករណ៍ចាប់សញ្ញា DS6B18 រហូតដល់ 20 ស្របគ្នានឹងស្ថានីយ SP-SD ។
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
3.4 - ការតភ្ជាប់ជាមួយ DHT22
ឧបករណ៍ចាប់សញ្ញា DHT22 អាចត្រូវបានដំឡើងយ៉ាងងាយស្រួលនៅគ្រប់ទីកន្លែងដែលតម្រូវការវាស់សំណើម និងសីតុណ្ហភាព។
អ្នកអាចភ្ជាប់ឧបករណ៍ចាប់សញ្ញា 1 DHT22 ទៅនឹងស្ថានីយ TP-TD ប៉ុណ្ណោះ។
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
3.5 - ការតភ្ជាប់ជាមួយឧបករណ៍ចាប់សញ្ញា 2 ខ្សែ 0-10V
ឧបករណ៍ចាប់សញ្ញាអាណាឡូក 2 ខ្សែត្រូវការឧបករណ៍ទប់ទល់ទាញ។
អ្នកអាចភ្ជាប់ឧបករណ៍ចាប់សញ្ញាអាណាឡូករហូតដល់ 2 ទៅស្ថានីយ IN1/IN2 ។
ការផ្គត់ផ្គង់ 12V ត្រូវបានទាមទារសម្រាប់ប្រភេទឧបករណ៍ចាប់សញ្ញាទាំងនេះ។
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
- ផ្លាស់ប្តូរតម្លៃនៃប៉ារ៉ាម៉ែត្រ៖
• បានភ្ជាប់ទៅ IN1៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 5
• បានភ្ជាប់ទៅ IN2៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 5
3.6 - ការតភ្ជាប់ជាមួយឧបករណ៍ចាប់សញ្ញា 3 ខ្សែ 0-10V
អ្នកអាចភ្ជាប់ឧបករណ៍ចាប់សញ្ញាអាណាឡូករហូតដល់ 2 ស្ថានីយ IN1/IN2 ។
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
- ផ្លាស់ប្តូរតម្លៃនៃប៉ារ៉ាម៉ែត្រ៖
• បានភ្ជាប់ទៅ IN1៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 4
• បានភ្ជាប់ទៅ IN2៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 4

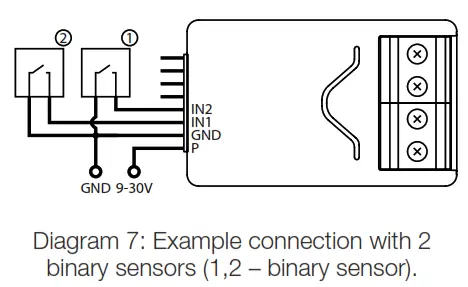

3.7 - ការតភ្ជាប់ជាមួយឧបករណ៍ចាប់សញ្ញាគោលពីរ
អ្នកភ្ជាប់ឧបករណ៍ចាប់សញ្ញាគោលពីរដែលបានបើកជាធម្មតា ឬជាធម្មតាទៅស្ថានីយ IN1/ IN2។
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
- ផ្លាស់ប្តូរតម្លៃនៃប៉ារ៉ាម៉ែត្រ៖
• បានភ្ជាប់ទៅ IN1៖
» បិទជាធម្មតា៖ ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 0
» បើកជាធម្មតា៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 1
• បានភ្ជាប់ទៅ IN2៖
» បិទជាធម្មតា៖ ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 0
» បើកជាធម្មតា៖ ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 1
3.8 - ការតភ្ជាប់ជាមួយប៊ូតុង
អ្នកអាចភ្ជាប់កុងតាក់ monostable ឬ bistable ទៅស្ថានីយ IN1/IN2 ដើម្បីធ្វើឱ្យឈុតឆាកសកម្ម។
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
- ផ្លាស់ប្តូរតម្លៃនៃប៉ារ៉ាម៉ែត្រ៖
- បានភ្ជាប់ទៅ IN1៖
» Monostable: ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 2
» Bistable: ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 3 - បានភ្ជាប់ទៅ IN2៖
» Monostable: ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 2
» Bistable: ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 3
3.9 - ការតភ្ជាប់ជាមួយអ្នកបើកទ្វារ
Smart-Control អាចភ្ជាប់ទៅឧបករណ៍ផ្សេងៗដើម្បីគ្រប់គ្រងពួកវា។ នៅក្នុងនេះ អតីតample វាត្រូវបានភ្ជាប់ទៅឧបករណ៍បើកទ្វារជាមួយនឹងការបញ្ចូល Impulse (រាល់ការជំរុញនឹងចាប់ផ្តើម និងបញ្ឈប់ម៉ូទ័រច្រកទ្វារ ដោយឆ្លាស់គ្នាបើក/បិទ)
- ផ្តាច់ថាមពល។
- ភ្ជាប់តាមដ្យាក្រាមនៅខាងស្តាំ។
- ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃការតភ្ជាប់។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- បន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ។
- ផ្លាស់ប្តូរតម្លៃនៃប៉ារ៉ាម៉ែត្រ៖
- បានភ្ជាប់ទៅ IN1 និង OUT1៖
» ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 20 ទៅ 2 (ប៊ូតុងដែលអាចមើលបាន)
» ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 156 ទៅ 1 (0.1s) - បានភ្ជាប់ទៅ IN2 និង OUT2៖
» ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 21 ទៅ 2 (ប៊ូតុងដែលអាចមើលបាន)
» ផ្លាស់ប្តូរប៉ារ៉ាម៉ែត្រ 157 ទៅ 1 (0.1s)
ការបន្ថែមឧបករណ៍
- លេខកូដ DSK ពេញលេញមានវត្តមានតែនៅលើប្រអប់ ត្រូវប្រាកដថារក្សាវា ឬចម្លងកូដ។
- ក្នុងករណីមានបញ្ហាជាមួយនឹងការបន្ថែមឧបករណ៍សូមកំណត់ឧបករណ៍ឡើងវិញហើយធ្វើបែបបទបន្ថែមម្តងទៀត។
ការបន្ថែម (ការរួមបញ្ចូល) - របៀបរៀនឧបករណ៍ Z-Wave ដែលអនុញ្ញាតឱ្យបន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ដែលមានស្រាប់។
4.1 - បន្ថែមដោយដៃ
ដើម្បីបន្ថែមឧបករណ៍ទៅបណ្តាញ Z-Wave ដោយដៃ:
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- កំណត់ឧបករណ៍បញ្ជាសំខាន់នៅក្នុង (របៀបសុវត្ថិភាព / មិនមែនសន្តិសុខ) បន្ថែមរបៀប (សូមមើលសៀវភៅដៃរបស់ឧបករណ៍បញ្ជា) ។
- យ៉ាងលឿន ចុចប៊ូតុងបីដងនៅលើឧបករណ៍ ឬកុងតាក់ដែលភ្ជាប់ទៅ IN1 ឬ IN2។
- ប្រសិនបើអ្នកកំពុងបញ្ចូលក្នុង Security S2 Authenticated សូមស្កេនលេខកូដ DSK QR ឬបញ្ចូលលេខកូដ PIN 5 ខ្ទង់ (ស្លាកនៅខាងក្រោមប្រអប់)។
- LED នឹងចាប់ផ្តើមលឿងភ្លឹបភ្លែតៗរង់ចាំឱ្យដំណើរការបន្ថែមបញ្ចប់។
- ការបន្ថែមដោយជោគជ័យនឹងត្រូវបានបញ្ជាក់ដោយសាររបស់ឧបករណ៍បញ្ជា Z-Wave ។
4.2 - បន្ថែមដោយប្រើ SmartStart
ផលិតផលដែលបើកដំណើរការ SmartStart អាចត្រូវបានបញ្ចូលទៅក្នុងបណ្តាញ Z-Wave ដោយស្កេនលេខកូដ Z-Wave នៅលើផលិតផលដោយឧបករណ៍បញ្ជាដែលផ្តល់ការបញ្ចូល SmartStart ។ ផលិតផល SmartStart នឹងត្រូវបានបន្ថែមដោយស្វ័យប្រវត្តិក្នុងរយៈពេល ១០ នាទីបន្ទាប់ពីបានបើកនៅក្នុងជួរបណ្តាញ។
ដើម្បីបន្ថែមឧបករណ៍ទៅក្នុងបណ្តាញ Z-Wave ដោយប្រើ SmartStart:
- កំណត់ឧបករណ៍បញ្ជាមេនៅក្នុងរបៀបបន្ថែមសុវត្ថិភាព S2 ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវ (សូមមើលសៀវភៅដៃរបស់ឧបករណ៍បញ្ជា) ។
- ស្កេនលេខកូដ DSK QR ឬបញ្ចូលលេខកូដ PIN 5 ខ្ទង់ (ស្លាកនៅខាងក្រោមប្រអប់)។
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- LED នឹងចាប់ផ្តើមលឿងភ្លឹបភ្លែតៗរង់ចាំឱ្យដំណើរការបន្ថែមបញ្ចប់។
- ការបន្ថែមដោយជោគជ័យនឹងត្រូវបានបញ្ជាក់ដោយសាររបស់ឧបករណ៍បញ្ជា Z-Wave
ការដកឧបករណ៍ចេញ
ការដកចេញ (ការដក) - របៀបរៀនឧបករណ៍ Z-Wave ដែលអនុញ្ញាតឱ្យដកឧបករណ៍ចេញពីបណ្តាញ Z-Wave ដែលមានស្រាប់។
ដើម្បីដកឧបករណ៍ចេញពីបណ្តាញ Z-Wave៖
- ផ្តល់ថាមពលដល់ឧបករណ៍។
- កំណត់ឧបករណ៍បញ្ជាសំខាន់ទៅក្នុងរបៀបដកចេញ (សូមមើលសៀវភៅដៃរបស់ឧបករណ៍បញ្ជា) ។
- យ៉ាងលឿន ចុចប៊ូតុងបីដងនៅលើឧបករណ៍ ឬកុងតាក់ដែលភ្ជាប់ទៅ IN1 ឬ IN2។
- LED នឹងចាប់ផ្តើមភ្លឹបភ្លែតៗពណ៌លឿងរង់ចាំសម្រាប់ដំណើរការដកចេញដើម្បីបញ្ចប់។
- ការដកចេញដោយជោគជ័យនឹងត្រូវបានបញ្ជាក់ដោយសាររបស់ឧបករណ៍បញ្ជា Z-Wave ។
កំណត់ចំណាំ៖
- ការដកឧបករណ៍ចេញ ស្ដារប៉ារ៉ាម៉ែត្រលំនាំដើមទាំងអស់របស់ឧបករណ៍ ប៉ុន្តែមិនកំណត់ទិន្នន័យវាស់ថាមពលឡើងវិញទេ។
- ការដកដោយប្រើកុងតាក់ដែលភ្ជាប់ទៅ IN1 ឬ IN2 ដំណើរការបានលុះត្រាតែប៉ារ៉ាម៉ែត្រ 20 (IN1) ឬ 21 (IN2) ត្រូវបានកំណត់ទៅ 2 ឬ 3 ហើយប៉ារ៉ាម៉ែត្រ 40 (IN1) ឬ 41 (IN2) មិនអនុញ្ញាតឱ្យផ្ញើឈុតសម្រាប់ការចុចបីដងទេ។
កំពុងដំណើរការឧបករណ៍
6.1 - ការត្រួតពិនិត្យទិន្នផល
វាអាចធ្វើទៅបានដើម្បីគ្រប់គ្រងលទ្ធផលជាមួយនឹងការបញ្ចូលឬដោយប្រើប៊ូតុង B:
- ចុចតែមួយដង - ប្តូរទិន្នផល OUT1
- ចុចពីរដង - ប្តូរទិន្នផល OUT2
6.2 - ការចង្អុលបង្ហាញដែលមើលឃើញ
អំពូល LED ដែលភ្ជាប់មកជាមួយបង្ហាញពីស្ថានភាពឧបករណ៍បច្ចុប្បន្ន។
បន្ទាប់ពីផ្តល់ថាមពលដល់ឧបករណ៍៖
- បៃតង - ឧបករណ៍ត្រូវបានបន្ថែមទៅបណ្តាញ Z-Wave (ដោយគ្មានសុវត្ថិភាព S2 ផ្ទៀងផ្ទាត់)
- Magenta - ឧបករណ៍ត្រូវបានបន្ថែមទៅបណ្តាញ Z-Wave (ជាមួយសុវត្ថិភាព S2 ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវ)
- ក្រហម – ឧបករណ៍មិនត្រូវបានបញ្ចូលទៅក្នុងបណ្តាញ Z-Wave ទេ។
អាប់ដេត៖
- ពណ៌ខៀវព្រិចភ្នែក - ការធ្វើបច្ចុប្បន្នភាពកំពុងដំណើរការ
- បៃតង - ការធ្វើបច្ចុប្បន្នភាពបានជោគជ័យ (បន្ថែមដោយគ្មានសុវត្ថិភាព S2 ផ្ទៀងផ្ទាត់)
- Magenta - ការអាប់ដេតបានជោគជ័យ (បន្ថែមជាមួយ Security S2 Authenticated)
- ក្រហម - ការធ្វើបច្ចុប្បន្នភាពមិនជោគជ័យទេ។
ម៉ឺនុយ៖
- 3 ភ្លឹបភ្លែតៗពណ៌បៃតង - ចូលទៅក្នុងម៉ឺនុយ (បន្ថែមដោយគ្មានសុវត្ថិភាព S2 ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវ)
- 3 ភ្លឹបភ្លែតៗ - ចូលទៅក្នុងម៉ឺនុយ (បន្ថែមដោយសុវត្ថិភាព S2 ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវ)
- 3 ភ្លឹបភ្លែតៗ - ចូលទៅក្នុងម៉ឺនុយ (មិនត្រូវបានបន្ថែមទៅបណ្តាញ Z-Wave)
- Magenta - ការធ្វើតេស្តជួរ
- លឿង - កំណត់ឡើងវិញ
6.3 - ម៉ឺនុយ
ម៉ឺនុយអនុញ្ញាតឱ្យអនុវត្តសកម្មភាពបណ្តាញ Z-Wave ។ ដើម្បីប្រើម៉ឺនុយ៖
- ចុចប៊ូតុងឱ្យជាប់ ដើម្បីចូលទៅក្នុងម៉ឺនុយ ឧបករណ៍នឹងភ្លឹបភ្លែតៗ ដើម្បីបង្ហាញពីស្ថានភាពបន្ថែមសញ្ញា (សូមមើល 7.2 – ការចង្អុលបង្ហាញដែលមើលឃើញ)។
- លែងប៊ូតុងនៅពេលដែលឧបករណ៍បង្ហាញទីតាំងដែលចង់បានជាមួយនឹងពណ៌៖
• MAGENTA – ចាប់ផ្តើមការធ្វើតេស្តជួរ
• លឿង – កំណត់ឧបករណ៍ឡើងវិញ - ចុចប៊ូតុងយ៉ាងលឿនដើម្បីបញ្ជាក់។
6.4 - កំណត់ឡើងវិញទៅលំនាំដើមរបស់រោងចក្រ
នីតិវិធីកំណត់អនុញ្ញាតឱ្យស្តារឧបករណ៍ឡើងវិញទៅការកំណត់រោងចក្ររបស់វាដែលមានន័យថារាល់ព័ត៌មានទាំងអស់អំពីឧបករណ៍បញ្ជា Z-Wave និងការកំណត់រចនាសម្ព័ន្ធអ្នកប្រើនឹងត្រូវបានលុបចោល។
ចំណាំ។ ការកំណត់ឧបករណ៍ឡើងវិញមិនមែនជាវិធីណែនាំក្នុងការដកឧបករណ៍ចេញពីបណ្តាញ Z-Wave ទេ។ ប្រើនីតិវិធីកំណត់ឡើងវិញលុះត្រាតែឧបករណ៍បញ្ជា rimary បាត់ ឬមិនអាចដំណើរការបាន។ ការដកឧបករណ៍ជាក់លាក់អាចត្រូវបានសម្រេចដោយនីតិវិធីនៃការយកចេញដែលបានពិពណ៌នា។
- ចុចឱ្យជាប់ដើម្បីបញ្ចូលម៉ឺនុយ។
- លែងប៊ូតុងនៅពេលដែលឧបករណ៍មានពន្លឺពណ៌លឿង។
- ចុចប៊ូតុងយ៉ាងលឿនដើម្បីបញ្ជាក់។
- បន្ទាប់ពីពីរបីវិនាទី ឧបករណ៍នឹងត្រូវបានចាប់ផ្តើមឡើងវិញ ដែលត្រូវបានផ្តល់សញ្ញាជាមួយនឹងពណ៌ក្រហម។
ការធ្វើតេស្តជួរ Z-WAVE
ឧបករណ៍នេះមានឧបករណ៍សាកល្បងជួរមេរបស់ឧបករណ៍បញ្ជាបណ្តាញ Z-Wave ដែលបង្កើតឡើង។
- ដើម្បីធ្វើឱ្យការធ្វើតេស្តជួរ Z-Wave អាចធ្វើទៅបាន ឧបករណ៍ត្រូវតែបន្ថែមទៅឧបករណ៍បញ្ជា Z-Wave ។ ការធ្វើតេស្តអាចសង្កត់ធ្ងន់លើបណ្តាញ ដូច្នេះវាត្រូវបានណែនាំអោយអនុវត្តការធ្វើតេស្តតែក្នុងករណីពិសេសប៉ុណ្ណោះ។
ដើម្បីសាកល្បងជួររបស់ឧបករណ៍បញ្ជាមេ៖
- ចុចឱ្យជាប់ដើម្បីបញ្ចូលម៉ឺនុយ។
- លែងប៊ូតុង នៅពេលដែលឧបករណ៍បញ្ចេញពន្លឺពណ៌ស្វាយ។
- ចុចប៊ូតុងយ៉ាងលឿនដើម្បីបញ្ជាក់។
- សូចនាករដែលមើលឃើញនឹងបង្ហាញពីជួររបស់បណ្តាញ Z-Wave (របៀបផ្តល់សញ្ញាជួរដែលបានពិពណ៌នាខាងក្រោម)។
- ដើម្បីចាកចេញពីការសាកល្បងជួរ Z-Wave សូមចុចប៊ូតុងឱ្យខ្លី។
របៀបផ្តល់សញ្ញាអ្នកសាកល្បងជួរ Z-Wave៖
- សូចនាករដែលមើលឃើញលោតពណ៌បៃតង - ឧបករណ៍ព្យាយាមបង្កើតទំនាក់ទំនងផ្ទាល់ជាមួយឧបករណ៍បញ្ជាមេ។ ប្រសិនបើការព្យាយាមទំនាក់ទំនងដោយផ្ទាល់បរាជ័យ ឧបករណ៍នឹងព្យាយាមបង្កើតទំនាក់ទំនងដែលបានបញ្ជូនតាមរយៈម៉ូឌុលផ្សេងទៀត ដែលនឹងត្រូវបានផ្តល់សញ្ញាដោយសូចនាករដែលមើលឃើញលោតពណ៌លឿង។
- សូចនាករដែលមើលឃើញបញ្ចេញពន្លឺពណ៌បៃតង - ឧបករណ៍ទាក់ទងជាមួយឧបករណ៍បញ្ជាមេដោយផ្ទាល់។
- សូចនាករដែលមើលឃើញលោតពណ៌លឿង - ឧបករណ៍ព្យាយាមបង្កើតទំនាក់ទំនងដែលបានបញ្ជូនជាមួយឧបករណ៍បញ្ជាមេតាមរយៈម៉ូឌុលផ្សេងទៀត (អ្នកធ្វើម្តងទៀត) ។
- សូចនករដែលមើលឃើញមានពន្លឺពណ៌លឿង – ឧបករណ៍ទាក់ទងជាមួយឧបករណ៍បញ្ជាមេតាមរយៈម៉ូឌុលផ្សេងទៀត។ បន្ទាប់ពី 2 វិនាទីឧបករណ៍នឹងព្យាយាមម្តងទៀតដើម្បីបង្កើតទំនាក់ទំនងដោយផ្ទាល់ជាមួយឧបករណ៍បញ្ជាមេ ដែលនឹងត្រូវបានផ្តល់សញ្ញាជាមួយសូចនាករដែលមើលឃើញដោយពណ៌បៃតង។
- សូចនករដែលមើលឃើញពណ៌ស្វាយ – ឧបករណ៍ទំនាក់ទំនងនៅចម្ងាយអតិបរមានៃបណ្តាញ Z-Wave។ ប្រសិនបើការតភ្ជាប់បានជោគជ័យ វានឹងបញ្ជាក់ដោយពន្លឺពណ៌លឿង។ វាមិនត្រូវបានណែនាំឱ្យប្រើឧបករណ៍នៅដែនកំណត់ជួរនោះទេ។
- សូចនាករដែលមើលឃើញបញ្ចេញពន្លឺពណ៌ក្រហម – ឧបករណ៍មិនអាចភ្ជាប់ទៅឧបករណ៍បញ្ជាមេដោយផ្ទាល់ ឬតាមរយៈឧបករណ៍បណ្តាញ Z-Wave ផ្សេងទៀត (ឧបករណ៍ធ្វើម្តងទៀត) បានទេ។
ចំណាំ។ របៀបទំនាក់ទំនងរបស់ឧបករណ៍អាចប្តូររវាងដោយផ្ទាល់ និងមួយដោយប្រើការនាំផ្លូវ ជាពិសេសប្រសិនបើឧបករណ៍ស្ថិតនៅលើដែនកំណត់នៃជួរផ្ទាល់។
កំពុងធ្វើឱ្យសកម្មឈុត
ឧបករណ៍នេះអាចដំណើរការឈុតឆាកនៅក្នុងឧបករណ៍បញ្ជា Z-Wave ដោយផ្ញើលេខសម្គាល់កន្លែងកើតហេតុ និងគុណលក្ខណៈនៃសកម្មភាពជាក់លាក់មួយដោយប្រើថ្នាក់បញ្ជាការឈុតកណ្តាល។
ដើម្បីឱ្យមុខងារនេះដំណើរការបាន សូមភ្ជាប់កុងតាក់ monostable ឬ bistable ទៅការបញ្ចូល IN1 ឬ IN2 ហើយកំណត់ប៉ារ៉ាម៉ែត្រ 20 (IN1) ឬ 21 (IN2) ទៅ 2 ឬ 3 ។
តាមលំនាំដើម ឈុតឆាកមិនត្រូវបានធ្វើឱ្យសកម្មទេ កំណត់ប៉ារ៉ាម៉ែត្រ 40 និង 41 ដើម្បីបើកការធ្វើឱ្យសកម្មឈុតសម្រាប់សកម្មភាពដែលបានជ្រើសរើស។
| តារាង A1 - សកម្មភាពធ្វើឱ្យឈុតឆាកសកម្ម | |||
| ប្តូរ | សកម្មភាព | លេខសម្គាល់ឈុតឆាក | គុណលក្ខណៈ |
|
ប្តូរបានភ្ជាប់ទៅស្ថានីយ IN1 |
ប្តូរចុចម្តង | 1 | ចុចគ្រាប់ចុច 1 ដង |
| ប្តូរចុចពីរដង | 1 | ចុចគ្រាប់ចុច 2 ដង | |
| ប្តូរចុចបីដង* | 1 | ចុចគ្រាប់ចុច 3 ដង | |
| កុងតាក់បានប្រារព្ធឡើង ** | 1 | កូនសោត្រូវបានចុះក្រោម | |
| ប្តូរចេញ ** | 1 | គន្លឹះចេញផ្សាយ | |
|
ប្តូរបានភ្ជាប់ទៅស្ថានីយ IN2 |
ប្តូរចុចម្តង | 2 | ចុចគ្រាប់ចុច 1 ដង |
| ប្តូរចុចពីរដង | 2 | ចុចគ្រាប់ចុច 2 ដង | |
| ប្តូរចុចបីដង* | 2 | ចុចគ្រាប់ចុច 3 ដង | |
| កុងតាក់បានប្រារព្ធឡើង ** | 2 | កូនសោត្រូវបានចុះក្រោម | |
| ប្តូរចេញ ** | 2 | គន្លឹះចេញផ្សាយ | |
* ការធ្វើឱ្យសកម្មការចុចបីដងនឹងមិនអនុញ្ញាតឱ្យដកចេញដោយប្រើស្ថានីយបញ្ចូល។
** មិនអាចប្រើបានសម្រាប់កុងតាក់បិទបើក។
សមាគម
សមាគម (ឧបករណ៍ភ្ជាប់) - ការគ្រប់គ្រងដោយផ្ទាល់នៃឧបករណ៍ផ្សេងទៀតនៅក្នុងបណ្តាញប្រព័ន្ធ Z-Wave ឧ. Dimmer, Relay Switch, Roller Shutter ឬ scene (អាចគ្រប់គ្រងបានតែតាមរយៈឧបករណ៍បញ្ជា Z-Wave) ។ សមាគមធានាការផ្ទេរដោយផ្ទាល់នូវពាក្យបញ្ជាត្រួតពិនិត្យរវាងឧបករណ៍ ត្រូវបានអនុវត្តដោយគ្មានការចូលរួមពីឧបករណ៍បញ្ជាមេ និងតម្រូវឱ្យឧបករណ៍ដែលពាក់ព័ន្ធស្ថិតនៅក្នុងជួរផ្ទាល់។
ឧបករណ៍នេះផ្តល់នូវការចូលរួមនៃក្រុមចំនួន ៧៖
ក្រុមទី 1 - "ខ្សែជីវិត" រាយការណ៍អំពីស្ថានភាពឧបករណ៍ និងអនុញ្ញាតឱ្យកំណត់ឧបករណ៍តែមួយប៉ុណ្ណោះ (ឧបករណ៍បញ្ជាមេតាមលំនាំដើម) ។
ក្រុមទី 2 - "បើក / បិទ (IN1)" ត្រូវបានកំណត់ទៅស្ថានីយបញ្ចូល IN1 (ប្រើថ្នាក់ពាក្យបញ្ជាមូលដ្ឋាន) ។
ក្រុមទី 3 - "បើក / បិទ (IN2)" ត្រូវបានកំណត់ទៅស្ថានីយបញ្ចូល IN2 (ប្រើថ្នាក់ពាក្យបញ្ជាមូលដ្ឋាន) ។
ឧបករណ៍នៅក្នុងក្រុមទី 2 និងទី 3 អនុញ្ញាតឱ្យគ្រប់គ្រងឧបករណ៍ធម្មតា ឬច្រើនប៉ុស្តិ៍ចំនួន 5 ក្នុងក្រុមសមាគមមួយ លើកលែងតែ "LifeLine" ដែលត្រូវបានបម្រុងទុកសម្រាប់ឧបករណ៍បញ្ជាតែប៉ុណ្ណោះ ដូច្នេះហើយមានតែថ្នាំង 1 ប៉ុណ្ណោះដែលអាចត្រូវបានកំណត់។
លក្ខណៈពិសេសរបស់ Z-WAVE
| តារាង A2 - ថ្នាក់ពាក្យបញ្ជាដែលបានគាំទ្រ | ||||
| ថ្នាក់បញ្ជា | កំណែ | សុវត្ថិភាព | ||
| 1. | COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] | V2 | ||
| 2. | COMMAND_CLASS_SWITCH_BINARY [0x25] | V1 | បាទ | |
| 3. | COMMAND_CLASS_ASSOCIATION [០x៨៥] | V2 | បាទ | |
| 4. | COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | V3 | បាទ | |
|
5. |
COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] |
V2 |
បាទ |
|
| 6. | COMMAND_CLASS_TRANSPORT_SERVICE [0x៥៥] | V2 | ||
| 7. | COMMAND_CLASS_VERSION [០x៨៦] | V2 | បាទ | |
|
8. |
COMMAND_CLASS_MANUFACTURER_SPECIFIC [០x៧២] |
V2 |
បាទ |
|
| 9. | COMMAND_CLASS_DEVICE_RESET_LOCALLY [0x5A] |
V1 |
បាទ |
|
| ០១. | COMMAND_CLASS_POWERLEVEL [0x73] | V1 | បាទ | |
| ០១. | COMMAND_CLASS_SECURITY [0x98] | V1 | ||
| ០១. | COMMAND_CLASS_SECURITY_2 [0x9F] | V1 | ||
| ០១. | COMMAND_CLASS_CENTRAL_SCENE [0x5B] | V3 | បាទ | |
| ០១. | COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | វី៣៥ | បាទ | |
| ០១. | COMMAND_CLASS_MULTI_CHANNEL [0x60] | V4 | បាទ | |
| ០១. | COMMAND_CLASS_CONFIGURATION [០x៧០] | V1 | បាទ | |
| ០១. | COMMAND_CLASS_CRC_16_ENCAP [0x56] | V1 | ||
| ០១. | COMMAND_CLASS_NOTIFICATION [0x71] | V8 | បាទ | |
| ០១. | COMMAND_CLASS_PROTECTION [០x៧៥] | V2 | បាទ | |
| ០១. | COMMAND_CLASS_FIRMWARE_UPDATE_MD [0x7A] |
V4 |
បាទ |
|
| ០១. | COMMAND_CLASS_SUPERVISION [0x6C] | V1 | ||
| ០១. | COMMAND_CLASS_APPLICATION_STATUS [0x២២] | V1 | ||
| ០១. | COMMAND_CLASS_BASIC [0x20] | V1 | បាទ | |
| តារាង A3 - ថ្នាក់ពាក្យបញ្ជាពហុឆានែល | |
| ច្រើនប៉ុស្តិ៍ CC | |
| ឫស (ចំណុចបញ្ចប់ទី 1) | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_NOTIFICATION |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_NOTIFICATION_SENSOR |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_NOTIFICATION [0x71] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | បញ្ចូល 1 - ការជូនដំណឹង |
| ចំណុចបញ្ចប់ ១ | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_NOTIFICATION |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_NOTIFICATION_SENSOR |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_NOTIFICATION [0x71] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | បញ្ចូល 2 - ការជូនដំណឹង |
| ចំណុចបញ្ចប់ ១ | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_MULTILEVEL |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | ការបញ្ចូលអាណាឡូក 1 - វ៉ុលtagកម្រិតអ៊ី |
| ចំណុចបញ្ចប់ ១ | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_MULTILEVEL |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | ការបញ្ចូលអាណាឡូក 2 - វ៉ុលtagកម្រិតអ៊ី |
| ចំណុចបញ្ចប់ ១ | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SWITCH_BINARY |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_POWER_SWITCH_BINARY |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_SWITCH_BINARY [0x25] | |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_PROTECTION [០x៧៥] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | លទ្ធផលទី ១ |
| ចំណុចបញ្ចប់ ១ | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SWITCH_BINARY |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_POWER_SWITCH_BINARY |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_SWITCH_BINARY [0x25] | |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_PROTECTION [០x៧៥] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | លទ្ធផលទី ១ |
| ចំណុចបញ្ចប់ ១ | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_MULTILEVEL |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_NOTIFICATION [0x71] | |
| COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | សីតុណ្ហភាព - ឧបករណ៍ចាប់សញ្ញាខាងក្នុង |
| ចំណុចបញ្ចប់ 8-13 (នៅពេលភ្ជាប់ឧបករណ៍ចាប់សញ្ញា DS18S20) | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_MULTILEVEL |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_NOTIFICATION [0x71] | |
| COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | សីតុណ្ហភាព - ឧបករណ៍ចាប់សញ្ញាខាងក្រៅ DS18B20 លេខ 1-6 |
| ចំណុចបញ្ចប់ 8 (នៅពេលភ្ជាប់ឧបករណ៍ចាប់សញ្ញា DHT22) | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_MULTILEVEL |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL |
|
ថ្នាក់បញ្ជា |
COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_NOTIFICATION [0x71] | |
| COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | សីតុណ្ហភាព - ឧបករណ៍ចាប់សញ្ញាខាងក្រៅ DHT22 |
| ចំណុចបញ្ចប់ 9 (នៅពេលភ្ជាប់ឧបករណ៍ចាប់សញ្ញា DHT22) | |
| ថ្នាក់ឧបករណ៍ទូទៅ | GENERIC_TYPE_SENSOR_MULTILEVEL |
| ថ្នាក់ឧបករណ៍ជាក់លាក់ | SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL |
| COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E] | |
| COMMAND_CLASS_ASSOCIATION [០x៨៥] | |
| COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION [0x8E] | |
| COMMAND_CLASS_ASSOCIATION_GRP_INFO [០x៥៩] | |
| COMMAND_CLASS_NOTIFICATION [0x71] | |
| COMMAND_CLASS_SENSOR_MULTILEVEL [0x31] | |
| COMMAND_CLASS_SUPERVISION [0x6C] | |
| COMMAND_CLASS_APPLICATION_STATUS [0x២២] | |
| COMMAND_CLASS_SECURITY [0x98] | |
| COMMAND_CLASS_SECURITY_2 [0x9F] | |
| ការពិពណ៌នា | សំណើម - ឧបករណ៍ចាប់សញ្ញាខាងក្រៅ DHT22 |
ឧបករណ៍ប្រើប្រាស់ Notification Command Class ដើម្បីរាយការណ៍ពីព្រឹត្តិការណ៍ផ្សេងៗទៅកាន់ឧបករណ៍បញ្ជា (ក្រុម "Lifeline")៖
| តារាង A4 - ថ្នាក់បញ្ជាការជូនដំណឹង | ||
| ឫស (ចំណុចបញ្ចប់ទី 1) | ||
| ប្រភេទការជូនដំណឹង | ព្រឹត្តិការណ៍ | |
| សន្តិសុខផ្ទះ [0x07] | ការឈ្លានពានមិនស្គាល់ទីតាំង [0x02] | |
| ចំណុចបញ្ចប់ ១ | ||
| ប្រភេទការជូនដំណឹង | ព្រឹត្តិការណ៍ | |
| សន្តិសុខផ្ទះ [0x07] | ការឈ្លានពានមិនស្គាល់ទីតាំង [0x02] | |
| ចំណុចបញ្ចប់ ១ | ||
| ប្រភេទការជូនដំណឹង | ព្រឹត្តិការណ៍ | ព្រឹត្តិការណ៍ / ប៉ារ៉ាម៉ែត្ររដ្ឋ |
| ប្រព័ន្ធ [0x09] | ការបរាជ័យផ្នែករឹងរបស់ប្រព័ន្ធជាមួយនឹងកូដបរាជ័យកម្មសិទ្ធិរបស់ក្រុមហ៊ុនផលិត [0x03] | ឧបករណ៍ឡើងកំដៅ [0x03] |
| ចំណុចបញ្ចប់ 8-13 | ||
| ប្រភេទការជូនដំណឹង | ព្រឹត្តិការណ៍ | |
| ប្រព័ន្ធ [0x09] | ការបរាជ័យផ្នែករឹងរបស់ប្រព័ន្ធ [0x01] | |
ថ្នាក់ពាក្យបញ្ជាការពារអនុញ្ញាតឱ្យទប់ស្កាត់ការបញ្ជាក្នុងតំបន់ ឬពីចម្ងាយនៃលទ្ធផល។
| តារាង A5 - ការការពារ CC៖ | |||
| ប្រភេទ | រដ្ឋ | ការពិពណ៌នា | ព័ត៌មានជំនួយ |
|
ក្នុងស្រុក |
0 |
មិនបានការពារ - ឧបករណ៍នេះមិនត្រូវបានការពារទេហើយអាចដំណើរការបានធម្មតាតាមរយៈចំណុចប្រទាក់អ្នកប្រើ។ |
ធាតុបញ្ចូលដែលភ្ជាប់ជាមួយលទ្ធផល។ |
|
ក្នុងស្រុក |
2 |
គ្មានប្រតិបត្តិការដែលអាចធ្វើបាន – ស្ថានភាពទិន្នផលមិនអាចត្រូវបានផ្លាស់ប្ដូរដោយប៊ូតុង B ឬការបញ្ចូលដែលត្រូវគ្នានោះទេ។ |
ធាតុចូលត្រូវបានផ្តាច់ចេញពីលទ្ធផល។ |
|
RF |
0 |
មិនបានការពារ – ឧបករណ៍ទទួលយក និងឆ្លើយតបទៅនឹងពាក្យបញ្ជា RF ទាំងអស់។ |
លទ្ធផលអាចត្រូវបានគ្រប់គ្រងតាមរយៈ Z-Wave ។ |
|
RF |
1 |
គ្មានការគ្រប់គ្រង RF - ថ្នាក់បញ្ជាមូលដ្ឋាន និងប្តូរប្រព័ន្ធគោលពីរត្រូវបានច្រានចោល រាល់ថ្នាក់បញ្ជាផ្សេងទៀតនឹងត្រូវបានដោះស្រាយ |
លទ្ធផលមិនអាចគ្រប់គ្រងតាមរយៈ Z-Wave បានទេ។ |
| តារាង A6 - ការគូសផែនទីក្រុមសមាគម | ||
| ឫស | ចំណុចបញ្ចប់ | ក្រុមសមាគមនៅចុងបញ្ចប់ |
| ក្រុម 2 សមាគម | ចំណុចបញ្ចប់ ១ | ក្រុម 2 សមាគម |
| ក្រុម 3 សមាគម | ចំណុចបញ្ចប់ ១ | ក្រុម 2 សមាគម |
| តារាង A7 - ការគូសផែនទីពាក្យបញ្ជាមូលដ្ឋាន | |||||
|
បញ្ជា |
ឫស |
ចំណុចបញ្ចប់ |
|||
|
០១៤៨៦០៧៤-០០៤ |
០១៤៨៦០៧៤-០០៤ |
០១៤៨៦០៧៤-០០៤ |
០១៤៨៦០៧៤-០០៤ |
||
|
សំណុំមូលដ្ឋាន |
= EP1 |
កម្មវិធីត្រូវបានបដិសេធ |
កម្មវិធីត្រូវបានបដិសេធ |
ប្តូរសំណុំប្រព័ន្ធគោលពីរ |
កម្មវិធីត្រូវបានបដិសេធ |
|
មូលដ្ឋានទទួលបាន |
= EP1 |
ទទួលការជូនដំណឹង |
ឧបករណ៍ចាប់សញ្ញាច្រើនកម្រិត ទទួល |
ប្តូរ Binary Get |
ឧបករណ៍ចាប់សញ្ញាច្រើនកម្រិត ទទួល |
|
របាយការណ៍មូលដ្ឋាន |
= EP1 |
សេចក្តីជូនដំណឹង រាយការណ៍ |
របាយការណ៍ពហុកម្រិតរបស់ឧបករណ៍ចាប់សញ្ញា |
ប្តូររបាយការណ៍ប៊ីណារី |
របាយការណ៍ពហុកម្រិតរបស់ឧបករណ៍ចាប់សញ្ញា |
| តារាង A8 - ការគូសផែនទីថ្នាក់ពាក្យបញ្ជាផ្សេងទៀត។ | |
| ថ្នាក់បញ្ជា | ឫសត្រូវបានគូសផែនទី |
| ឧបករណ៍ចាប់សញ្ញា Multilevel | ចំណុចបញ្ចប់ ១ |
| កុងតាក់គោលពីរ | ចំណុចបញ្ចប់ ១ |
| ការការពារ | ចំណុចបញ្ចប់ ១ |
ប៉ារ៉ាម៉ែត្រកម្រិតខ្ពស់
ឧបករណ៍អនុញ្ញាតឱ្យប្តូរប្រតិបត្តិការរបស់វាតាមតម្រូវការរបស់អ្នកប្រើប្រាស់ដោយប្រើប៉ារ៉ាម៉ែត្រដែលអាចកំណត់បាន។
ការកំណត់អាចត្រូវបានកែតម្រូវតាមរយៈឧបករណ៍បញ្ជា Z-Wave ដែលឧបករណ៍ត្រូវបានបន្ថែម។ វិធីនៃការកែសំរួលពួកវាអាចខុសគ្នាអាស្រ័យលើឧបករណ៍បញ្ជា។
ប៉ារ៉ាម៉ែត្រជាច្រើនគឺពាក់ព័ន្ធសម្រាប់តែរបៀបប្រតិបត្តិការបញ្ចូលជាក់លាក់ប៉ុណ្ណោះ (ប៉ារ៉ាម៉ែត្រ 20 និង 21) សូមពិគ្រោះជាមួយតារាងខាងក្រោម៖
| តារាង A9 - ប៉ារ៉ាម៉ែត្រអាស្រ័យ - ប៉ារ៉ាម៉ែត្រ 20 | |||||||
| ប៉ារ៉ាម៉ែត្រទី ២ | លេខ 40 | លេខ 47 | លេខ 49 | លេខ 150 | លេខ 152 | លេខ 63 | លេខ 64 |
| 0 ឬ 1 | ✓ | ✓ | ✓ | ✓ | |||
| 2 ឬ 3 | ✓ | ✓ | ✓ | ||||
| 4 ឬ 5 | ✓ | ✓ | |||||
| តារាង A10 - ប៉ារ៉ាម៉ែត្រអាស្រ័យ - ប៉ារ៉ាម៉ែត្រ 21 | |||||||
| ប៉ារ៉ាម៉ែត្រទី ២ | លេខ 41 | លេខ 52 | លេខ 54 | លេខ 151 | លេខ 153 | លេខ 63 | លេខ 64 |
| 0 ឬ 1 | ✓ | ✓ | ✓ | ✓ | |||
| 2 ឬ 3 | ✓ | ||||||
| 4 ឬ 5 | ✓ | ✓ | |||||
| តារាង A11 – Smart-Control – ប៉ារ៉ាម៉ែត្រដែលមាន | ||||||||
| ប៉ារ៉ាម៉ែត្រ៖ | 20. បញ្ចូល 1 - របៀបប្រតិបត្តិការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះអនុញ្ញាតឱ្យជ្រើសរើសរបៀបនៃការបញ្ចូលទី 1 (IN1) ។ ផ្លាស់ប្តូរវាអាស្រ័យលើឧបករណ៍ដែលបានភ្ជាប់។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 – ជាធម្មតាការបញ្ចូលសំឡេងរោទិ៍ដែលបានបិទ (ការជូនដំណឹង) 1 – ជាធម្មតាបើកការបញ្ចូលសំឡេងរោទិ៍ (ការជូនដំណឹង) 2 – ប៊ូតុង Monostable (ឈុតកណ្តាល)
3 - ប៊ូតុង Bistable (ឈុតកណ្តាល) 4 – ការបញ្ចូលអាណាឡូកដោយគ្មានការទាញខាងក្នុង (Sensor Multilevel) 5 – ការបញ្ចូលអាណាឡូកជាមួយនឹងការទាញខាងក្នុង (Sensor Multilevel) |
|||||||
| ការកំណត់លំនាំដើម៖ | 2 (ប៊ូតុងដែលអាចមើលបាន) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 21. បញ្ចូល 2 - របៀបប្រតិបត្តិការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះអនុញ្ញាតឱ្យជ្រើសរើសរបៀបនៃការបញ្ចូលទី 2 (IN2) ។ ផ្លាស់ប្តូរវាអាស្រ័យលើឧបករណ៍ដែលបានភ្ជាប់។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 – ការបញ្ចូលសំឡេងរោទិ៍ដែលបិទជាធម្មតា (ការជូនដំណឹង CC) 1 – ជាធម្មតាបើកការបញ្ចូលសំឡេងរោទិ៍ (ការជូនដំណឹង CC) 2 – ប៊ូតុងដែលអាចកំណត់បាន (ឈុតកណ្តាល CC)
3 - ប៊ូតុង Bistable (Central Scene CC) 4 – ការបញ្ចូលអាណាឡូកដោយគ្មានការទាញខាងក្នុង (Sensor Multilevel CC) 5 – ការបញ្ចូលអាណាឡូកជាមួយនឹងការទាញខាងក្នុង (Sensor Multilevel CC) |
|||||||
| ការកំណត់លំនាំដើម៖ | 2 (ប៊ូតុងដែលអាចមើលបាន) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 24. ការតំរង់ទិសបញ្ចូល | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះអនុញ្ញាតឱ្យដំណើរការបញ្ច្រាសនៃធាតុបញ្ចូល IN1 និង IN2 ដោយមិនចាំបាច់ផ្លាស់ប្តូរខ្សែភ្លើង។ ប្រើក្នុងករណីមានខ្សែភ្លើងមិនត្រឹមត្រូវ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 – លំនាំដើម (IN1 – 1st input, IN2 – 2nd input)
1 – បញ្ច្រាស (IN1 – 2nd input, IN2 – 1st input) |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 25. ការតំរង់ទិសលទ្ធផល | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះអនុញ្ញាតឱ្យដំណើរការបញ្ច្រាសនៃធាតុបញ្ចូល OUT1 និង OUT2 ដោយមិនចាំបាច់ផ្លាស់ប្តូរខ្សែភ្លើង។ ប្រើក្នុងករណីខ្សែភ្លើងមិនត្រឹមត្រូវ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - លំនាំដើម (OUT1 - ទិន្នផលទី 1, OUT2 - ទិន្នផលទី 2)
1 - បញ្ច្រាស (ទិន្នផលទី 1 - ទិន្នផលទី 2 OUT2 - ទិន្នផលទី 1) |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 40. បញ្ចូល 1 - ឈុតដែលបានផ្ញើ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ថាសកម្មភាពណាមួយដែលនាំទៅដល់ការផ្ញើលេខសម្គាល់កន្លែងកើតហេតុ និងគុណលក្ខណៈដែលបានផ្តល់ឱ្យពួកគេ (សូមមើល 9៖ ការធ្វើឱ្យសកម្ម
ឈុត)។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 20 ត្រូវបានកំណត់ទៅ 2 ឬ 3 ។ |
|||||||
| ការកំណត់ដែលមាន៖ | 1 - ចុចគ្រាប់ចុច 1 ដង
2- ចុចគ្រាប់ចុច 2 ដង 4 - ចុចគ្រាប់ចុច 3 ដង 8 - សង្កត់គ្រាប់ចុចហើយដោះសោ |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (មិនបានផ្ញើឈុតឆាក) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 41. បញ្ចូល 2 - ឈុតដែលបានផ្ញើ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ថាសកម្មភាពណាមួយដែលនាំទៅដល់ការផ្ញើលេខសម្គាល់កន្លែងកើតហេតុ និងគុណលក្ខណៈដែលបានផ្តល់ឱ្យពួកគេ (សូមមើល 9៖ ការធ្វើឱ្យសកម្ម
ឈុត)។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 21 ត្រូវបានកំណត់ទៅ 2 ឬ 3 ។ |
|||||||
| ការកំណត់ដែលមាន៖ | 1 - ចុចគ្រាប់ចុច 1 ដង
2- ចុចគ្រាប់ចុច 2 ដង 4 - ចុចគ្រាប់ចុច 3 ដង 8 - សង្កត់គ្រាប់ចុចហើយដោះសោ |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (មិនបានផ្ញើឈុតឆាក) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 47. បញ្ចូល 1 – តម្លៃដែលបានផ្ញើទៅក្រុមទី 2 នៅពេលដំណើរការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់តម្លៃដែលបានផ្ញើទៅឧបករណ៍នៅក្នុងក្រុមទី 2 នៅពេលដែលការបញ្ចូល IN1 ត្រូវបានកេះ (ដោយប្រើ Basic
ថ្នាក់បញ្ជា) ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 20 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ |
|||||||
| ការកំណត់ដែលមាន៖ | ០១៤៨៦០៧៤-០០៤ | |||||||
| ការកំណត់លំនាំដើម៖ | 255 | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 49. បញ្ចូល 1 – តម្លៃដែលបានផ្ញើទៅក្រុមទី 2 នៅពេលបិទដំណើរការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់តម្លៃដែលបានផ្ញើទៅឧបករណ៍នៅក្នុងក្រុមទី 2 នៅពេលដែលការបញ្ចូល IN1 ត្រូវបានបិទដំណើរការ (ដោយប្រើ Basic
ថ្នាក់បញ្ជា) ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 20 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ |
|||||||
| ការកំណត់ដែលមាន៖ | ០១៤៨៦០៧៤-០០៤ | |||||||
| ការកំណត់លំនាំដើម៖ | 0 | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 52. បញ្ចូលទី 2 – តម្លៃដែលបានផ្ញើទៅក្រុមទី 3 នៅពេលដំណើរការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់តម្លៃដែលបានផ្ញើទៅឧបករណ៍ក្នុងក្រុមទី 3 នៅពេលដែលការបញ្ចូល IN2 ត្រូវបានកេះ (ដោយប្រើ Basic
ថ្នាក់បញ្ជា) ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 21 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ |
|||||||
| ការកំណត់ដែលមាន៖ | ០១៤៨៦០៧៤-០០៤ | |||||||
| ការកំណត់លំនាំដើម៖ | 255 | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 54. បញ្ចូលទី 2 – តម្លៃដែលបានផ្ញើទៅក្រុមទី 3 នៅពេលបិទដំណើរការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់តម្លៃដែលបានផ្ញើទៅឧបករណ៍ក្នុងក្រុមទី 3 នៅពេលដែលការបញ្ចូល IN2 ត្រូវបានបិទដំណើរការ (ដោយប្រើ Basic
ថ្នាក់បញ្ជា) ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 21 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ |
|||||||
| ការកំណត់ដែលមាន៖ | ០១៤៨៦០៧៤-០០៤ | |||||||
| ការកំណត់លំនាំដើម៖ | 10 | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 150. ការបញ្ចូល 1 - ភាពប្រែប្រួល | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ពេលវេលានិចលភាពនៃការបញ្ចូល IN1 នៅក្នុងរបៀបរោទិ៍។ លៃតម្រូវប៉ារ៉ាម៉ែត្រនេះដើម្បីការពារការលោតឬ
សញ្ញារំខាន។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 20 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ |
|||||||
| ការកំណត់ដែលមាន៖ | 1-100 (10ms-1000ms, 10ms ជំហាន) | |||||||
| ការកំណត់លំនាំដើម៖ | ៣០០ (៥ នាទី) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 151. ការបញ្ចូល 2 - ភាពប្រែប្រួល | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ពេលវេលានិចលភាពនៃការបញ្ចូល IN2 នៅក្នុងរបៀបរោទិ៍។ លៃតម្រូវប៉ារ៉ាម៉ែត្រនេះដើម្បីការពារការលោតឬ
សញ្ញារំខាន។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 21 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ |
|||||||
| ការកំណត់ដែលមាន៖ | 1-100 (10ms-1000ms, 10ms ជំហាន) | |||||||
| ការកំណត់លំនាំដើម៖ | ០៥ (៥ms) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 152. ការបញ្ចូល 1 - ការពន្យារពេលនៃការលុបចោលការជូនដំណឹង | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ការពន្យារពេលបន្ថែមនៃការលុបចោលការជូនដំណឹងនៅលើការបញ្ចូល IN1 ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 20 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - គ្មានការពន្យារពេល
1-3600 វិ |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (មិនពន្យារពេល) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 153. ការបញ្ចូល 2 - ការពន្យារពេលនៃការលុបចោលការជូនដំណឹង | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ការពន្យារពេលបន្ថែមនៃការលុបចោលការជូនដំណឹងនៅលើការបញ្ចូល IN2 ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធលុះត្រាតែប៉ារ៉ាម៉ែត្រ 21 ត្រូវបានកំណត់ទៅ 0 ឬ 1 (របៀបរោទិ៍)។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - គ្មានការពន្យារពេល
0-3600 វិ |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (មិនពន្យារពេល) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 154. លទ្ធផល 1 – តក្កវិជ្ជានៃប្រតិបត្តិការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់តក្កវិជ្ជានៃប្រតិបត្តិការលទ្ធផល OUT1 ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - ទំនាក់ទំនងជាធម្មតាបើក/បិទនៅពេលសកម្ម
1 - ទំនាក់ទំនងជាធម្មតាបិទ / បើកនៅពេលសកម្ម |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (ទេ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 155. លទ្ធផល 2 – តក្កវិជ្ជានៃប្រតិបត្តិការ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់តក្កវិជ្ជានៃប្រតិបត្តិការលទ្ធផល OUT2 ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - ទំនាក់ទំនងជាធម្មតាបើក/បិទនៅពេលសកម្ម
1 - ទំនាក់ទំនងជាធម្មតាបិទ / បើកនៅពេលសកម្ម |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (ទេ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 156. ទិន្នផល 1 – បិទដោយស្វ័យប្រវត្តិ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ពេលវេលាបន្ទាប់ពី OUT1 នឹងត្រូវបានបិទដោយស្វ័យប្រវត្តិ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - បិទដោយស្វ័យប្រវត្តិ
1-27000 (0.1s-45 នាទី, 0.1s ជំហាន) |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (បិទដោយស្វ័យប្រវត្តិ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 157. ទិន្នផល 2 – បិទដោយស្វ័យប្រវត្តិ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ពេលវេលាបន្ទាប់ពី OUT2 នឹងត្រូវបានបិទដោយស្វ័យប្រវត្តិ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - បិទដោយស្វ័យប្រវត្តិ
1-27000 (0.1s-45 នាទី, 0.1s ជំហាន) |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (បិទដោយស្វ័យប្រវត្តិ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 63. ការបញ្ចូលអាណាឡូក – ការផ្លាស់ប្តូរតិចតួចបំផុតចំពោះរបាយការណ៍ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ការផ្លាស់ប្តូរតិចតួចបំផុត (ពីការរាយការណ៍ចុងក្រោយ) នៃតម្លៃបញ្ចូលអាណាឡូកដែលនាំឱ្យផ្ញើរបាយការណ៍ថ្មី។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធសម្រាប់តែការបញ្ចូលអាណាឡូកប៉ុណ្ណោះ (ប៉ារ៉ាម៉ែត្រ 20 ឬ 21 កំណត់ទៅ 4 ឬ 5) ។ ការកំណត់តម្លៃខ្ពស់ពេកអាចបណ្តាលឱ្យគ្មានរបាយការណ៍ត្រូវបានផ្ញើ។ | |||||||
| ការកំណត់ដែលមាន៖ | 0 - ការរាយការណ៍អំពីការផ្លាស់ប្តូរត្រូវបានបិទ
1-100 (0.1-10V, 0.1V ជំហាន) |
|||||||
| ការកំណត់លំនាំដើម៖ | 5 (២២០ វ៉) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | ១ [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 64. ការបញ្ចូលអាណាឡូក – របាយការណ៍តាមកាលកំណត់ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់រយៈពេលរាយការណ៍នៃតម្លៃបញ្ចូលអាណាឡូក។ របាយការណ៍តាមកាលកំណត់គឺឯករាជ្យពីការផ្លាស់ប្តូរ
នៅក្នុងតម្លៃ (ប៉ារ៉ាម៉ែត្រ 63) ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធសម្រាប់តែការបញ្ចូលអាណាឡូកប៉ុណ្ណោះ (ប៉ារ៉ាម៉ែត្រ 20 ឬ 21 កំណត់ទៅ 4 ឬ 5) ។ |
|||||||
| ការកំណត់ដែលមាន៖ | 0 - របាយការណ៍តាមកាលកំណត់ត្រូវបានបិទ
30-32400 (30-32400s) - ចន្លោះពេលរបាយការណ៍ |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (របាយការណ៍តាមកាលកំណត់ត្រូវបានបិទ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 65. ឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពខាងក្នុង – ការផ្លាស់ប្តូរតិចតួចបំផុតដើម្បីរាយការណ៍ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ការផ្លាស់ប្តូរតិចតួចបំផុត (ពីការរាយការណ៍ចុងក្រោយ) នៃតម្លៃឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពខាងក្នុងដែលលទ្ធផល
ផ្ញើរបាយការណ៍ថ្មី។ |
|||||||
| ការកំណត់ដែលមាន៖ | 0 - ការរាយការណ៍អំពីការផ្លាស់ប្តូរត្រូវបានបិទ
1-255 (0.1-25.5°C) |
|||||||
| ការកំណត់លំនាំដើម៖ | 5 (0.5°C) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 66. ឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពខាងក្នុង – របាយការណ៍តាមកាលកំណត់ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់រយៈពេលរាយការណ៍នៃតម្លៃឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពខាងក្នុង។ របាយការណ៍តាមកាលកំណត់គឺឯករាជ្យ
ពីការផ្លាស់ប្តូរតម្លៃ (ប៉ារ៉ាម៉ែត្រ 65) ។ |
|||||||
| ការកំណត់ដែលមាន៖ | 0 - របាយការណ៍តាមកាលកំណត់ត្រូវបានបិទ
60-32400 (60s-9 ម៉ោង) |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (របាយការណ៍តាមកាលកំណត់ត្រូវបានបិទ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 67. ឧបករណ៍ចាប់សញ្ញាខាងក្រៅ – ការផ្លាស់ប្តូរតិចតួចបំផុតដើម្បីរាយការណ៍ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់ការផ្លាស់ប្តូរតិចតួចបំផុត (ពីការរាយការណ៍ចុងក្រោយ) នៃតម្លៃឧបករណ៍ចាប់សញ្ញាខាងក្រៅ (DS18B20 ឬ DHT22)
ដែលនាំឱ្យមានការបញ្ជូនរបាយការណ៍ថ្មី។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធសម្រាប់តែឧបករណ៍ចាប់សញ្ញា DS18B20 ឬ DHT22 ដែលបានភ្ជាប់។ |
|||||||
| ការកំណត់ដែលមាន៖ | 0 - ការរាយការណ៍អំពីការផ្លាស់ប្តូរត្រូវបានបិទ
1-255 (0.1-25.5 ឯកតា, 0.1) |
|||||||
| ការកំណត់លំនាំដើម៖ | 5 (0.5 គ្រឿង) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
| ប៉ារ៉ាម៉ែត្រ៖ | 68. ឧបករណ៍ចាប់សញ្ញាខាងក្រៅ – របាយការណ៍តាមកាលកំណត់ | |||||||
| ការពិពណ៌នា៖ | ប៉ារ៉ាម៉ែត្រនេះកំណត់រយៈពេលរាយការណ៍នៃតម្លៃបញ្ចូលអាណាឡូក។ របាយការណ៍តាមកាលកំណត់គឺឯករាជ្យពីការផ្លាស់ប្តូរ
នៅក្នុងតម្លៃ (ប៉ារ៉ាម៉ែត្រ 67) ។ ប៉ារ៉ាម៉ែត្រគឺពាក់ព័ន្ធសម្រាប់តែឧបករណ៍ចាប់សញ្ញា DS18B20 ឬ DHT22 ដែលបានភ្ជាប់។ |
|||||||
| ការកំណត់ដែលមាន៖ | 0 - របាយការណ៍តាមកាលកំណត់ត្រូវបានបិទ
60-32400 (60s-9 ម៉ោង) |
|||||||
| ការកំណត់លំនាំដើម៖ | 0 (របាយការណ៍តាមកាលកំណត់ត្រូវបានបិទ) | ទំហំប៉ារ៉ាម៉ែត្រ៖ | 2 [បៃ] | |||||
លក្ខណៈបច្ចេកទេស
ផលិតផល Smart-Control ផលិតដោយ Nice SpA (TV)។ ការព្រមាន៖ - លក្ខណៈបច្ចេកទេសទាំងអស់ដែលមានចែងក្នុងផ្នែកនេះសំដៅទៅលើសីតុណ្ហភាពព័ទ្ធជុំវិញ 20 °C (± 5 °C) - Nice SpA រក្សាសិទ្ធិក្នុងការអនុវត្តការកែប្រែលើផលិតផលនៅពេលណាក៏បាននៅពេលដែលចាត់ទុកថាចាំបាច់ ខណៈពេលដែលរក្សាបាននូវមុខងារដូចគ្នា និង ការប្រើប្រាស់ដែលមានបំណង។
| ការគ្រប់គ្រងឆ្លាតវៃ | |
| ការផ្គត់ផ្គង់ថាមពល | 9-30V DC ± 10% |
| ធាតុចូល | 2 0-10V ឬការបញ្ចូលឌីជីថល។ ការបញ្ចូល 1 សៀរៀល 1 ខ្សែ |
| លទ្ធផល | លទ្ធផលគ្មានសក្តានុពលចំនួន ២ |
| ឧបករណ៍ចាប់សញ្ញាឌីជីថលដែលគាំទ្រ | 6 DS18B20 ឬ 1 DHT22 |
| ចរន្តអតិបរមានៅលើទិន្នផល | 150 mA |
| វ៉ុលអតិបរមាtage នៅលើលទ្ធផល | 30V DC / 20V AC ± 5% |
| ជួរវាស់ឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពដែលភ្ជាប់មកជាមួយ | -២០ អង្សាសេ -៧០ អង្សាសេ |
| សីតុណ្ហភាពប្រតិបត្តិការ | 0–40°C |
| វិមាត្រ
(ប្រវែង x ទទឹង x កម្ពស់) |
29 x 18 x 13 ម។
(1.14 "x 0.71" x 0.51") |
- ប្រេកង់វិទ្យុនៃឧបករណ៍នីមួយៗត្រូវតែដូចគ្នានឹងឧបករណ៍បញ្ជា Z-Wave របស់អ្នក។ ពិនិត្យមើលព័ត៌មាននៅលើប្រអប់ឬពិគ្រោះជាមួយអ្នកចែកបៀរបស់អ្នកប្រសិនបើអ្នកមិនច្បាស់។
| ឧបករណ៍បញ្ជូនវិទ្យុ | |
| ពិធីការវិទ្យុ | Z-Wave (បន្ទះឈីបស៊េរី ៧០០) |
| ក្រុមតន្រ្តីប្រេកង់ | 868.4 ឬ 869.8 MHz សហភាពអឺរ៉ុប
921.4 ឬ 919.8 MHz ANZ |
| ជួរបញ្ជូន | រហូតដល់ ៥០ ម៉ែត្រនៅខាងក្រៅផ្ទះរហូតដល់ ៤០ ម៉ែត្រ
(អាស្រ័យលើដី និងរចនាសម្ព័ន្ធអាគារ) |
| អតិបរមា។ បញ្ជូនថាមពល | EIRP អតិបរមា 7 dBm |
(*) ជួរឧបករណ៍បញ្ជូនត្រូវបានជះឥទ្ធិពលយ៉ាងខ្លាំងដោយឧបករណ៍ផ្សេងទៀតដែលដំណើរការនៅប្រេកង់ដូចគ្នាជាមួយនឹងការបញ្ជូនបន្ត ដូចជាសំឡេងរោទិ៍ និងកាសវិទ្យុដែលរំខានដល់ឧបករណ៍បញ្ជូនអង្គភាពបញ្ជា។
ការចោលផលិតផល
ផលិតផលនេះគឺជាផ្នែកសំខាន់មួយនៃស្វ័យប្រវត្តិកម្ម ដូច្នេះហើយត្រូវតែបោះចោលរួមជាមួយនឹងផលិតផលក្រោយៗទៀត។
ដូចនៅក្នុងការដំឡើង ក៏ដូចជានៅចុងបញ្ចប់នៃអាយុកាលរបស់ផលិតផល ប្រតិបត្តិការរុះរើ និងរុះរើត្រូវតែធ្វើឡើងដោយបុគ្គលិកដែលមានសមត្ថភាព។ ផលិតផលនេះត្រូវបានផលិតឡើងពីប្រភេទផ្សេងៗនៃសម្ភារៈ ដែលមួយចំនួនអាចកែច្នៃឡើងវិញបាន ខណៈពេលដែលផលិតផលផ្សេងទៀតត្រូវលុបចោល។ ស្វែងរកព័ត៌មានអំពីប្រព័ន្ធកែឆ្នៃ និងការចោលសំរាមដែលមើលឃើញដោយបទប្បញ្ញត្តិក្នុងតំបន់នៅក្នុងតំបន់របស់អ្នកសម្រាប់ប្រភេទផលិតផលនេះ។ ប្រយ័ត្ន! - ផ្នែកខ្លះនៃផលិតផលអាចមានជាតិពុល ឬសារធាតុគ្រោះថ្នាក់ ប្រសិនបើបោះចោលទៅក្នុងបរិស្ថាន។
អាចបង្កការខូចខាតធ្ងន់ធ្ងរដល់បរិស្ថាន ឬសុខភាពរាងកាយ។
ដូចដែលបានបង្ហាញដោយនិមិត្តសញ្ញានេះ ការចោលផលិតផលនេះទៅក្នុងកាកសំណល់ក្នុងស្រុកត្រូវបានហាមឃាត់យ៉ាងតឹងរ៉ឹង។ ញែកកាកសំណល់ទៅជាប្រភេទសម្រាប់ការចោល យោងទៅតាមវិធីសាស្រ្តដែលមើលឃើញដោយច្បាប់បច្ចុប្បន្ននៅក្នុងតំបន់របស់អ្នក ឬប្រគល់ផលិតផលទៅឱ្យអ្នកលក់រាយវិញនៅពេលទិញកំណែថ្មី។
ប្រយ័ត្ន! - ច្បាប់ក្នុងតំបន់អាចគិតគូរពីការផាកពិន័យធ្ងន់ធ្ងរក្នុងករណីមានការចោលចោលផលិតផលនេះដោយបំពាន។
សេចក្តីប្រកាសនៃការអនុលោមភាព
អាស្រ័យហេតុនេះ Nice SpA ប្រកាសថា ឧបករណ៍វិទ្យុប្រភេទ Smart-Control គឺអនុលោមតាមសេចក្តីណែនាំ 2014/53/EU។
អត្ថបទពេញលេញនៃសេចក្តីប្រកាសនៃការអនុលោមរបស់សហភាពអឺរ៉ុបមាននៅអាសយដ្ឋានអ៊ីនធឺណិតខាងក្រោម៖ http://www.niceforyou.com/en/support
អេសអេសស្អាត
ទូរទស្សន៍ Oderzo Italia
info@niceforyou.com
www.niceforyou.com
IS0846A00EN_15-03-2022
ឯកសារ/ធនធាន
 |
មុខងារ Smart-Control ដ៏ល្អសម្រាប់ឧបករណ៍អាណាឡូក [pdf] សៀវភៅណែនាំ Smart-Control មុខងារឆ្លាតវៃទៅឧបករណ៍អាណាឡូក ឧបករណ៍គ្រប់គ្រងឆ្លាតវៃ មុខងារឆ្លាតវៃទៅឧបករណ៍អាណាឡូក មុខងារទៅឧបករណ៍អាណាឡូក ឧបករណ៍អាណាឡូក ឧបករណ៍ |
