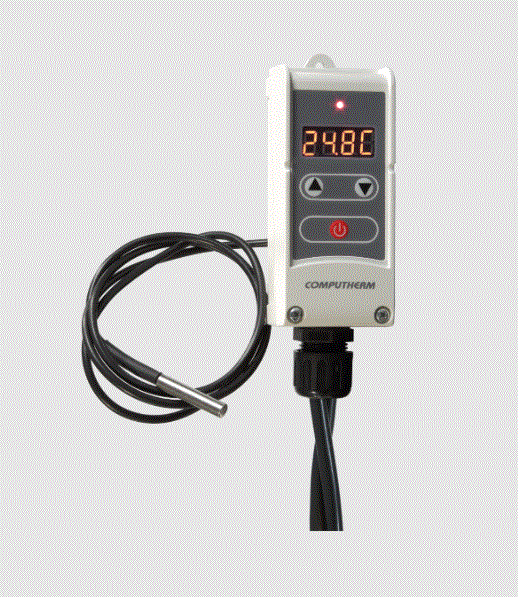

COMPUTHERM WPR-100GC dælustýring með leiðbeiningum um hitaskynjara með snúru

Staðsetning tækisins
Mælt er með því að setja dælustýringuna nálægt hita-/kælirörinu eða katlinum sem stjórnin byggir á. Stýringuna skal setja eins nálægt og hægt er að hámarki 1.5 m frá dælunni sem á að stjórna og 230 V framboðinu. Það ætti einnig að vera í að hámarki 0.9 m fjarlægð frá völdum hitamælipunkti. Forðastu að nota stjórnandann í blautu, efnafræðilega árásargjarnu eða rykugu umhverfi.

Uppsetning
Eftir að meðfylgjandi dýfingarmúffu hefur verið komið fyrir skaltu setja hitaskynjarann á dælustýringunni í hana. Tengdu 3 vírana við dæluna sem þú vilt stjórna. Merking víranna er byggð á ESB staðli: brúnn – fasi, blár – núll, grænn-gulur – jörð.
Tengdu dælustýringuna við 230 V netið með því að nota forfasta tengið.

Grunnstillingar
Eftir að tækið hefur verið tengt birtist mældur hiti á skjánum þegar kveikt er á heimilistækinu. Þú getur breytt sjálfgefnum stillingum sem hér segir:

Breyta stjórnunarham (F1/F2/F3)
Hægt er að nota tækið í þremur stillingum:

F1 (verksmiðju sjálfgefið) – Stjórnun á hringrásardælu hitakerfis: Kveikt er á úttakinu ef mældur hitastig er hærra en stillt hitastig. Tekið er tillit til skiptinæmni þegar skipt er.
F2 – Stjórnun á hringrásardælu kælikerfis: kveikt er á úttakinu ef mældur hitastig er lægra en stillt hitastig. Tekið er tillit til skiptinæmni þegar skipt er.

F3 – Handvirk stilling: óháð mældum hitastigi er kveikt/slökkt varanlega á úttakinu í samræmi við stillinguna.

Til að skipta á milli stillinga skaltu halda hnappinum inni í 4 sekúndur. Núverandi valið F1, F2 eða F3 gildi mun birtast. Þú getur skipt á milli stillinga með því að ýta á „+“ eða „-“ hnappana. Til að vista stillinguna skaltu bíða í um það bil 6 sekúndur eftir að þú ýtir á takkann síðast. Skjárinn mun þá fara aftur í stöðuna (kveikt/slökkt) þar sem þú fórst inn í stillingarvalmyndina eftir nokkra blikka og stillingarnar verða vistaðar.

Val á skiptinæmni
Stilltu rofannæmni með því að ýta á „+“ eða „-“ hnappana. Til að hætta og vista stillinguna skaltu bíða í um það bil 4 sekúndur. Tækið mun þá fara aftur í sjálfgefið ástand.

Dæluverndaraðgerð

Þegar dæluvarnaraðgerðin er notuð skal ganga úr skugga um að sá hluti hitakerfisins sem dælan sem á að stýra er í sé með hitarás á upphitunarlausa tímabilinu þar sem hitamiðillinn getur flæði frjálslega allan tímann. Að öðrum kosti getur notkun dæluvarnaraðgerðarinnar skemmt dæluna.

Algengar spurningar

Sp.: Hverjar eru ráðlagðar staðsetningarleiðbeiningar fyrir dælustýringuna?
A: Mælt er með því að setja dælustýringuna nálægt hita-/kælirörinu eða katlinum, eins nálægt og hægt er að hámarki 1.5 m frá dælunni sem á að stjórna og 230 V framboðinu. Það ætti einnig að vera í að hámarki 0.9 m fjarlægð frá völdum hitamælipunkti. Forðastu að nota stjórnandann í blautu, efnafræðilega árásargjarnu eða rykugu umhverfi.

Sp.: Hvernig get ég skipt á milli mismunandi stjórnunarmáta?
A: Til að skipta á milli stillinga (F1/F2/F3), ýttu á hnappinn og haltu honum inni í 4 sekúndur. Núverandi valin stilling mun birtast. Notaðu „+“ eða „-“ hnappana til að skipta á milli stillinga. Til að vista stillinguna skaltu bíða í um það bil 6 sekúndur eftir að þú ýtir á takkann síðast.
Sp.: Hvernig stilli ég rofannæmni?
A: Stilltu rofannæmni með því að ýta á „+“ eða „-“ hnappana. Til að hætta og vista stillinguna skaltu bíða í um það bil 4 sekúndur.

Sp.: Hvað ætti ég að hafa í huga þegar ég nota dæluverndaraðgerðina?
A: Þegar þú notar dæluvarnaraðgerðina skaltu ganga úr skugga um að sá hluti hitakerfisins sem dælan sem á að stjórna í er uppsett í hitarás á upphitunarlausa tímabilinu þar sem hitunarmiðillinn getur flæði frjálslega allan tímann. Að öðrum kosti getur notkun dæluvarnaraðgerðarinnar skemmt dæluna.

Notkunarleiðbeiningar

ALMENN LÝSING Á DÆLUSTÝRINUM
Dælustýringin notar hitanemann með snúru og pípuhylkið sem er sökkt í leiðsluna/ketilinn til að greina hitastig standandi eða rennandi miðils í henni, skiptir um 230 V við úttakið við stillt hitastig. Með fyrirfram uppsettum vírum hvaða hringrásardælu með voltage af 230 V eða öðru rafmagnstæki innan burðargetumarkanna er auðvelt að stjórna.
Dælustýringin er ábyrg fyrir því að kveikja og slökkva á dælunni við stillt og mælt hitastig, þannig að hún virkar aðeins þegar þess er þörf. Stöðug aðgerð sparar verulega orku og eykur endingu dælunnar og dregur úr rekstrarkostnaði. Stafræni skjárinn hans gerir auðveldari og nákvæmari hitamælingu og stillingu en einföldir, hefðbundnir rörhitastillar og gerir það auðveldara að breyta stillingum og stillingum.

Stýringin hefur nokkrar stillingar sem gerir það mögulegt að nota fyrir handvirka og hitastýrða stjórn á hringrásardælum í hita- og kælikerfum. Ef um er að ræða hitastýringu kveikir/slökkvið á tengdri dælu í samræmi við stillt hitastig og rofnæmni.

STAÐSETNING TÆKILS

Mælt er með því að setja dælustýringuna nálægt hita-/kælirörinu eða katlinum sem stjórnin byggist á þannig að hún sé sem næst að hámarki 1.5 m frá dælunni sem á að stýra og 230 V framboðinu og við a. hámarksfjarlægð 0.9 m frá völdum hitamælipunkti. Ekki nota blautt, efnafræðilega árásargjarnt eða rykugt umhverfi.

UPPSETNING TÆKIÐS

Viðvörun! Tækið verður að vera sett upp/tekin í notkun af þar til bærum aðila! Áður en tekin er í notkun skaltu ganga úr skugga um að hvorki hitastillirinn né heimilistækið sem þú vilt tengja við sé tengt við 230 V rafmagn. Breyting á tækinu getur valdið raflosti eða bilun í vörunni.
Varúð! The voltage 230 V birtist þegar kveikt er á útgangi heimilistækisins. Gakktu úr skugga um að vírarnir séu rétt tengdir og að engin hætta sé á raflosti eða skammhlaupi!

Tengdu tækið þitt á eftirfarandi hátt

Eftir að meðfylgjandi dýfingarmúffu hefur verið komið fyrir skaltu setja hitaskynjarann á dælustýringunni í hana.

Tengdu 3 vírana við dæluna sem þú vilt stjórna. Merking víranna er byggð á ESB staðli: brúnn – fasi, blár – núll, grænn-gulur – jörð.
Tengdu dælustýringuna við 230 V netið með því að nota forfasta tengið

Viðvörun! Taktu alltaf tillit til hleðslugetu stjórnandans við tengingu
(10 A (3 Inductive load)) og fylgdu leiðbeiningum framleiðanda dælunnar sem þú vilt stjórna.

GRUNSTILLINGAR

Eftir að tækið er tengt birtist mældur hiti á skjánum þegar kveikt er á tækinu. Þú getur breytt sjálfgefnum stillingum eins og skrifað er hér að neðan.

Skiptu um stjórnunarham (F1/F2/F3)
Tækið er hægt að nota í þremur stillingum, sem eru ítarlegar sem hér segir:

F1 (verksmiðju sjálfgefið) – Stjórnun á hringrásardælu hitakerfis: kveikt er á úttakinu ef mældur hiti er hærri en stillt hitastig. Tekið er tillit til skiptinæmni þegar skipt er.
F2 – Stjórnun á hringrásardælu kælikerfis: kveikt er á úttakinu ef mældur hiti er lægri en stillt hitastig. Tekið er tillit til skiptinæmni þegar skipt er.
F3 – Handvirk stilling: óháð mældum hitastigi er kveikt/slökkt varanlega á úttakinu í samræmi við stillinguna.
Til að skipta á milli stillinga skaltu halda hnappinum inni í 4 sekúndur. Núverandi valið F1, F2 eða F3 gildi birtist.

Hægt er að skipta á milli stillinga með því að ýta á eða hnappana. Til að vista þessa stillingu skaltu bíða eftir að þú ýtir síðast á takkann í u.þ.b. 6 sekúndur. Skjárinn mun þá fara aftur í stöðuna (kveikt/slökkt) þar sem þú fórst inn í stillingarvalmyndina eftir nokkra blikka og stillingarnar verða vistaðar.

Val á rofanæmi
Dælustýringin í stillingum F1 og F2 skiptir um úttak í samræmi við mældan hitastig og rofanæmi. Í þessum stillingum er hægt að breyta rofannæmni. Með því að velja þetta gildi er hægt að tilgreina hversu mikið tækið kveikir/slökkvið á tengdri dælu undir/yfir stilltu hitastigi. Því lægra sem þetta gildi er, því stöðugara verður hitastig vökvans í hringrásinni. Hægt er að stilla rofannæmni á milli ± 0.1 °C og ± 15.0 °C (í 0.1 °C skrefum). Nema sum sérstök tilvik, mælum við með stillingu ± 1.0 °C (sjálfgefin stilling). Sjá kafla 4 fyrir frekari upplýsingar um skiptinæmni.
Til að breyta rofannæmni, þegar kveikt er á dælustýringunni, í F1 eða F2 ham, ýttu á og haltu inni hnappinn í um það bil 2 sekúndur þar til „d 1.0“ (verksmiðju sjálfgefið) birtist á skjánum. Með því að ýta á OG hnappa er hægt að breyta þessu gildi í þrepum um 0,1 °C á bilinu ±0,1 °C og ±15,0 °C.
Til að hætta og vista stillinguna skaltu bíða í u.þ.b. 4 sekúndur. Tækið fer þá aftur í sjálfgefið ástand.

Dæluverndaraðgerð

ATHUGIÐ! Þegar dæluvarnaraðgerðin er notuð er mælt með því að sá hluti hitakerfisins sem dælan sem á að stýra er í sé með hitarás á upphitunarlausu tímabili þar sem hitamiðillinn getur flæði frjálslega allan tímann. Að öðrum kosti getur notkun dæluvarnaraðgerðarinnar skemmt dæluna.
Dæluverndaraðgerð dælustýringarinnar verndar dæluna frá því að festast í langan tíma sem hún er ekki í notkun. Þegar kveikt er á aðgerðinni mun úttakið kveikja á 5 daga fresti í 15 sekúndur ef ekki hefur verið kveikt á úttakinu á síðustu 5 dögum. Á þessum tíma mun „ ” birtast á skjánum í stað mældra hitastigs.
Til að kveikja/slökkva á dæluvarnaraðgerðinni skaltu fyrst slökkva á heimilistækinu með því að ýta einu sinni á hnappinn (skjárinn slekkur á sér), ýta síðan á hnappinn og halda honum inni í 3 sekúndur. „POFF“ (sjálfgefin stilling) mun birtast á skjánum sem gefur til kynna að slökkt sé á aðgerðinni. Ýttu á eða til að skipta á milli ON/OFF stöðu. ON staða aðgerðarinnar er sýnd með „ ”. Til að vista stillinguna og hætta aðgerðastillingunni skaltu bíða í u.þ.b. 7 sekúndur. Þá er slökkt á tækinu.

Frostvarnaraðgerð
ATHUGIÐ! Einungis er mælt með því að nota frostvarnaraðgerðina ef hitarás er í hitakerfinu þar sem dælan sem á að stjórna er sett upp í, jafnvel á upphitunarlausu tímabili, þar sem hitamiðillinn getur streymt frjálslega allan tímann. Annars getur notkun frostvarnaraðgerðarinnar skemmt dæluna.
Frostvarnaraðgerð dælustýringarinnar, þegar kveikt er á henni, kveikir á dælunni þegar mældur hitastig fer niður fyrir 5 °C og lætur hana vera KVEIKT þar til mældur hiti nær 5 °C aftur til að vernda dæluna og hitakerfið. Á þessum tíma skiptir skjárinn á milli „ ” og mældra hitastigs. Þegar frostvarnaraðgerðin er virkjuð virkar hún í öllum þremur stillingunum (F1, F2 og F3).
Til að kveikja og slökkva á frostvarnaraðgerðinni skaltu fyrst slökkva á heimilistækinu með því að ýta einu sinni á hnappinn (það slekkur á skjánum), ýttu síðan á hnappinn og haltu honum inni í 3 sekúndur. „FPOF“ (sjálfgefin verksmiðjustilling) mun birtast á skjánum, sem gefur til kynna að aðgerðin sé óvirk. Ýttu á eða til að skipta á milli ON/OFF stöðu. ON staða aðgerðarinnar er sýnd með „ ”. Til að vista stillinguna og hætta aðgerðastillingunni skaltu bíða í u.þ.b. 7 sekúndur. Þá er slökkt á tækinu.

REKSTUR UPPLÆÐA DÆLUSTJÓRI

Í notkunarstillingum F1 og F2 stjórnar dælustýringin tækinu sem er tengt við hann (td dælu) út frá hitastigi sem hann mælir og stilltu hitastigi, að teknu tilliti til stilltu rofanæmis (verksmiðju sjálfgefið ±1.0 °C). Þetta þýðir að ef dælustýringin er stillt á F1 stillingu (stýring hitakerfis hringdælu) og 40 °C mun 230 V birtast við úttak stjórnandans við hitastig yfir 41.0 °C við rofanæmi ±1.0 ° C (kveikt er á dælunni sem henni er tengd) og við hitastig undir 39.0 °C slökknar á úttakinu (dælan sem henni er tengd slekkur á sér). Í F2 ham skiptir útgangurinn nákvæmlega á öfugan hátt. Þú getur stillt stillt hitastig með OG hnappa.
Í F3 ham er úttakið varanlega ON/OFF samkvæmt stillingu, óháð mældum hita í F3 ham. Þú getur skipt á milli ON og OFF með því að nota og takkana.
Við venjulega notkun sýnir tækið alltaf mældan hitastig á skjánum sínum í öllum þremur notkunarstillingunum. Tækið gefur til kynna ON/OFF stöðu úttaksins með því að nota LED fyrir ofan skjáinn.

TÆKNISK GÖGN

Stillanlegt hitastig: 5-90 °C (0.1 °C)
Hitamælisvið: -19 til 99 °C (í 0.1 °C þrepum)
Skiptanæmi: ±0.1 til 15.0 °C (í 0,1 °C þrepum)
Nákvæmni hitastigsmælinga: ± 1,0 ° C
Aflgjafi: 230 V AC; 50 Hz

Úttak binditage: 230 V AC; 50 Hz
Hleðsla: hámark 10 A (3 innleiðandi álag)
Umhverfisvernd: IP40

Stærð dýfingarhulsstengis: G=1/2”; Ø8×60 mm
Lengd hitaskynjara vír: ca. 0.9 m
Lengd víra fyrir raftengingu: ca. 1.5 m

Hámark umhverfishiti: 80 °C (kanna 100 °C)
Geymsluhitastig: -10 °C….+80 °C
Raki í rekstri: 5% til 90% án þéttingar

COMPUTHERM WPR-100GC dælustýringin uppfyllir kröfur staðla EMC 2014/30/EU, LVD 2014/35/EU og RoHS 2011/65/EU.
Framleiðandi: QUANTRAX Kft.
H-6726 Szeged, Fülemüle u. 34.
Sími: +36 62 424 133
Fax: +36 62 424 672
Tölvupóstur: iroda@quantrax.hu
Web: www.quantrax.hu
www.computerm.info
Upprunaland: Kína
