UniNet™ 2000
Simplex 4010 NION
Mwongozo wa Ufungaji na Uendeshaji
Toleo la 2
Simplex 4010 NION

UniNet 2000 Simplex 4010 NION Kitengo cha Kudhibiti Moto Inayoweza Kushughulikiwa

Ukurasa huu uliacha wazi kwa makusudi.
Mapungufu ya Mfumo wa Alarm ya Moto
Ingawa mfumo wa kengele ya moto unaweza kupunguza viwango vya bima, si kibadala cha bima ya moto!

Mfumo wa kengele ya moto wa kiotomatiki–ambayo kwa kawaida huundwa na vigunduzi vya moshi, vitambua joto, vituo vya kuvuta kwa mikono, vifaa vya tahadhari vinavyosikika, na kidhibiti cha kengele ya moto chenye uwezo wa arifa ya mbali–kinaweza kutoa onyo la mapema la moto unaotokea. Mfumo kama huo, hata hivyo, hauhakikishii ulinzi dhidi ya uharibifu wa mali au kupoteza maisha kutokana na moto.
Mtengenezaji anapendekeza kwamba vitambua moshi na/au vitambua joto vipatikane katika eneo lote lililolindwa kwa kufuata mapendekezo ya toleo la sasa la Shirika la Kitaifa la Kulinda Moto wa Kitaifa wa Kiwango cha 72 (NFPA 72), mapendekezo ya mtengenezaji, misimbo ya Nchi na eneo, na mapendekezo yaliyo katika Mwongozo wa Matumizi Sahihi ya Vigunduzi vya Moshi vya Mfumo, ambavyo vinapatikana bila malipo kwa wafanyabiashara wote wanaosakinisha. Utafiti uliofanywa na Shirika la Usimamizi wa Dharura la Shirikisho (shirika la serikali ya Marekani) ulionyesha kuwa vifaa vya kutambua moshi huenda visizime katika asilimia 35 ya mioto yote. Ingawa mifumo ya kengele ya moto imeundwa ili kutoa onyo la mapema dhidi ya moto, haitoi hakikisho la onyo au ulinzi dhidi ya moto. Mfumo wa kengele ya moto hauwezi kutoa onyo kwa wakati unaofaa au la kutosha, au hauwezi kufanya kazi kwa sababu mbalimbali: Vifaa vya kutambua moshi vinaweza kutohisi moto ambapo moshi hauwezi kufikia vigunduzi kama vile kwenye chimneys, ndani au nyuma ya kuta, juu ya paa, au. kwa upande mwingine wa milango iliyofungwa. Vigunduzi vya moshi vinaweza pia kutohisi moto kwenye ngazi nyingine au sakafu ya jengo. Kigunduzi cha ghorofa ya pili, kwa mfanoample, huenda usihisi moto wa ghorofa ya kwanza au chini ya ardhi. Chembe za mwako au "moshi" kutoka kwa moto unaoendelea zinaweza zisifikie vyumba vya hisi vya vigunduzi vya moshi kwa sababu:

• Vizuizi kama vile milango iliyofungwa au iliyofungwa kwa kiasi, kuta, au bomba la moshi vinaweza kuzuia mtiririko wa chembe au moshi.
• Chembechembe za moshi zinaweza kuwa "baridi," kutawanyika, na zisifikie dari au kuta za juu ambapo vigunduzi vinapatikana.
• Chembe za moshi zinaweza kupeperushwa kutoka kwa vigunduzi na vituo vya hewa.
• Chembechembe za moshi zinaweza kuvutwa kwenye virudisho vya hewa kabla ya kufikia kigunduzi.

Kiasi cha "moshi" kilichopo kinaweza kisitoshee vigunduzi vya moshi wa kengele. Vigunduzi vya moshi vimeundwa kutisha katika viwango mbalimbali vya msongamano wa moshi. Ikiwa viwango vya wiani vile havikuundwa na moto unaoendelea kwenye eneo la detectors, wachunguzi hawataingia kwenye kengele.
Vigunduzi vya moshi, hata wakati wa kufanya kazi vizuri, vina mapungufu ya kuhisi. Vigunduzi vilivyo na vyumba vya kutambua fotoelectronic huwa vinatambua moto unaofuka vizuri zaidi kuliko miale inayowaka, ambayo ina moshi mdogo unaoonekana. Vigunduzi vilivyo na vyumba vya kutambua ionizingtype huwa vinatambua moto unaowaka haraka vizuri zaidi kuliko moto unaofuka. Kwa sababu moto hukua kwa njia tofauti na mara nyingi hautabiriki katika ukuaji wake, hakuna aina yoyote ya detector ambayo ni bora na aina fulani ya detector inaweza kutoa onyo la kutosha la moto. Vigunduzi vya moshi haviwezi kutarajiwa kutoa onyo la kutosha la moto unaosababishwa na uchomaji moto, watoto wanaocheza na mechi (hasa katika vyumba vya kulala), kuvuta sigara kitandani, na milipuko ya vurugu (inayosababishwa na gesi inayotoka, uhifadhi usiofaa wa vifaa vinavyoweza kuwaka, nk).
Vigunduzi vya joto havihisi chembe za mwako na kengele tu wakati joto kwenye vitambuzi vyake huongezeka kwa kasi iliyoamuliwa mapema au kufikia kiwango kilichoamuliwa mapema. Vigunduzi vya viwango vya kuongezeka kwa joto vinaweza kuwa chini ya unyeti uliopunguzwa kwa wakati. Kwa sababu hii, kipengele cha kiwango cha kupanda kwa kila detector kinapaswa kupimwa angalau mara moja kwa mwaka na mtaalamu aliyestahili wa ulinzi wa moto.
Vigunduzi vya joto vimeundwa kulinda mali, sio maisha.
MUHIMU! Vigunduzi vya moshi lazima visakinishwe katika chumba kimoja na paneli dhibiti na katika vyumba vinavyotumiwa na mfumo kwa uunganisho wa nyaya za maambukizi ya kengele, mawasiliano, kuashiria na/au nguvu. Ikiwa vigunduzi havipo hivyo, moto unaoendelea unaweza kuharibu mfumo wa kengele, na kudhoofisha uwezo wake wa kuripoti moto.

Vifaa vya maonyo vinavyosikika kama vile kengele haviwezi kuwatahadharisha watu ikiwa vifaa hivi viko upande mwingine wa milango iliyofungwa au iliyofunguliwa kwa sehemu au viko kwenye ghorofa nyingine ya jengo. Kifaa chochote cha onyo kinaweza kushindwa kuwatahadharisha watu wenye ulemavu au wale ambao wametumia hivi majuzi, pombe au dawa.
Tafadhali kumbuka kuwa:

• Strobes inaweza, chini ya hali fulani, kusababisha kifafa kwa watu walio na hali kama vile kifafa.
• Uchunguzi umeonyesha kwamba watu fulani, hata wanaposikia ishara ya kengele ya moto, hawajibu au kuelewa maana ya ishara. Ni jukumu la mwenye mali kufanya mazoezi ya moto na mazoezi mengine ili kuwafahamisha watu kuhusu ishara za kengele ya moto na kuwaelekeza jinsi inavyofaa kwa ishara za kengele.
• Katika matukio machache, mlio wa kifaa cha onyo unaweza kusababisha upotevu wa kusikia wa muda au wa kudumu.

Mfumo wa kengele ya moto hautafanya kazi bila nguvu yoyote ya umeme. Ikiwa nguvu ya AC itashindwa, mfumo utafanya kazi kutoka kwa betri za kusubiri kwa muda maalum tu na ikiwa betri zimetunzwa vizuri na kubadilishwa mara kwa mara. Vifaa vinavyotumika katika mfumo huenda visiendani na udhibiti wa kiufundi. Ni muhimu kutumia vifaa vilivyoorodheshwa tu kwa huduma na paneli yako ya kudhibiti. Laini za simu zinazohitajika kusambaza mawimbi ya kengele kutoka kwa eneo hadi kituo kikuu cha ufuatiliaji zinaweza kuwa hazitumiki au zimezimwa kwa muda. Kwa ulinzi wa ziada dhidi ya kushindwa kwa laini ya simu, mifumo ya upitishaji wa redio ya chelezo inapendekezwa. Sababu ya kawaida ya malfunction ya kengele ya moto ni matengenezo yasiyofaa. Ili kuweka mfumo mzima wa kengele ya moto katika utaratibu bora wa kufanya kazi, matengenezo yanayoendelea yanahitajika kulingana na mapendekezo ya mtengenezaji, na viwango vya UL na NFPA. Kwa uchache, mahitaji ya Sura ya 7 ya NFPA 72 yatafuatwa. Mazingira yenye kiasi kikubwa cha vumbi, uchafu au kasi ya juu ya hewa yanahitaji matengenezo ya mara kwa mara zaidi. Makubaliano ya matengenezo yanapaswa kupangwa kupitia mwakilishi wa mtengenezaji wa ndani. Matengenezo yanapaswa kuratibiwa kila mwezi au inavyotakiwa na kanuni za Kitaifa na/au za zima moto na yanapaswa kufanywa na wasakinishaji wa kengele za moto walioidhinishwa pekee. Rekodi za maandishi za kutosha za ukaguzi wote zinapaswa kuhifadhiwa.

Tahadhari za Ufungaji
Kuzingatia yafuatayo kutasaidia katika usakinishaji usio na matatizo na kutegemewa kwa muda mrefu:

ONYO - Vyanzo kadhaa tofauti vya nguvu vinaweza kuunganishwa kwenye paneli ya kudhibiti kengele ya moto. Ondoa vyanzo vyote vya nishati kabla ya kuhudumia. Kitengo cha udhibiti na vifaa vinavyohusika vinaweza kuharibiwa kwa kuondoa na/au kuingiza kadi, moduli, au kebo za kuunganisha huku kifaa kikiwashwa. Usijaribu kusakinisha, kuhudumia, au kuendesha kitengo hiki hadi mwongozo huu usomeke na kueleweka.
TAHADHARI - Mtihani wa Kukubalika kwa Mfumo baada ya Mabadiliko ya Programu. Ili kuhakikisha utendakazi ufaao wa mfumo, bidhaa hii lazima ijaribiwe kwa mujibu wa NFPA 72 Sura ya 7 baada ya utendakazi wowote wa programu au mabadiliko katika programu mahususi ya tovuti. Jaribio la kukubali tena linahitajika baada ya mabadiliko yoyote, kuongezwa au kufutwa kwa vipengele vya mfumo, au baada ya urekebishaji wowote, ukarabati au marekebisho ya maunzi ya mfumo au nyaya. Vipengee vyote, saketi, utendakazi wa mfumo, au vitendaji vya programu vinavyojulikana kuathiriwa na mabadiliko lazima vijaribiwe 100%. Kwa kuongeza, ili kuhakikisha kuwa shughuli nyingine haziathiriwa kwa bahati mbaya, angalau 10% ya vifaa vya kuanzisha ambavyo haviathiri moja kwa moja na mabadiliko, hadi vifaa vya juu vya 50, lazima pia vijaribiwe na uendeshaji sahihi wa mfumo uthibitishwe.
Mfumo huu unakidhi mahitaji ya NFPA kwa ajili ya kufanya kazi kwa 0-49° C/32-120° F na kwa unyevu wa kiasi wa 85% RH - 93% kwa kila ULC - (isiyopunguza) katika 30° C/86° F. Hata hivyo, maisha ya manufaa ya betri za kusubiri za mfumo na vipengele vya kielektroniki vinaweza kuathiriwa vibaya na viwango vya juu vya joto na unyevunyevu. Kwa hiyo, inashauriwa kuwa mfumo huu na vifaa vyote vya pembeni visakinishwe katika mazingira yenye joto la kawaida la chumba cha 15-27° C/60-80° F. Thibitisha kwamba saizi za waya zinatosha kwa loops zote za kuanzisha na kuonyesha kifaa. Vifaa vingi haviwezi kustahimili kushuka kwa zaidi ya 10% ya IR kutoka kwa ujazo maalum wa kifaatage. Kama vifaa vyote vya kielektroniki vya hali dhabiti, mfumo huu unaweza kufanya kazi bila mpangilio au unaweza kuharibika unapoathiriwa na mabadiliko yanayotokana na umeme. Ingawa hakuna mfumo ambao ni kinga kabisa kutokana na miale ya mpito na mwingiliano, kuweka msingi sahihi kutapunguza uwezekano. nyaya za angani za juu au nje hazipendekezwi, kwa sababu ya uwezekano mkubwa wa kupigwa na radi karibu. Wasiliana na Idara ya Huduma za Kiufundi ikiwa kuna matatizo yoyote yanayotarajiwa au kupatikana. Tenganisha nguvu za AC na betri kabla ya kuondoa au kuingiza bodi za saketi. Kukosa kufanya hivyo kunaweza kuharibu mizunguko. Ondoa mikusanyiko yote ya kielektroniki kabla ya kuchimba, kufungua, kuweka upya, au kuchomwa kwa eneo lililofungwa. Inapowezekana, fanya maingizo yote ya cable kutoka pande au nyuma. Kabla ya kufanya marekebisho, thibitisha kuwa hayataingiliana na betri, kibadilishaji umeme na eneo la bodi ya mzunguko iliyochapishwa. Usikaze skurubu vituo zaidi ya 9 in-lbs. Kukaza kupita kiasi kunaweza kuharibu nyuzi, na kusababisha kupungua kwa shinikizo la mguso wa kituo na ugumu wa uondoaji wa skurubu. Ingawa imeundwa kudumu kwa miaka mingi, vipengele vya mfumo vinaweza kushindwa wakati wowote. Mfumo huu una vipengee vinavyohisi tuli. Daima jizuie kwa kamba sahihi ya mkono kabla ya kushughulikia mizunguko yoyote ili chaji tuli ziondolewe kwenye mwili. Tumia vifungashio vya kukandamiza tuli ili kulinda mikusanyiko ya kielektroniki iliyoondolewa kwenye kitengo. Fuata maagizo katika usakinishaji, uendeshaji, na mwongozo wa programu. Maagizo haya lazima yafuatwe ili kuepuka uharibifu wa jopo la kudhibiti na vifaa vinavyohusiana. Uendeshaji na uaminifu wa FACP hutegemea usakinishaji sahihi na wafanyikazi walioidhinishwa.

ONYO LA FCC:
Kifaa hiki huzalisha, kutumia, na kuangazia nishati ya masafa ya redio na kisiposakinishwa na kutumiwa kwa mujibu wa mwongozo wa maagizo, kinaweza kusababisha mwingiliano wa mawasiliano ya redio. Kimejaribiwa na kupatikana kinatii vikomo vya kifaa cha kompyuta cha daraja A kwa mujibu wa Sehemu Ndogo B ya Sehemu ya 15 ya Sheria za FCC, ambacho kimeundwa ili kutoa ulinzi unaofaa dhidi ya uingiliaji kama huo kinapoendeshwa katika mazingira ya kibiashara. Uendeshaji wa vifaa hivi katika eneo la makazi kuna uwezekano wa kusababisha kuingiliwa, ambapo mtumiaji atahitajika kurekebisha kuingiliwa kwa gharama zake mwenyewe.
Mahitaji ya Kanada

Kifaa hiki cha dijitali hakizidi viwango vya Daraja A vya utoaji wa kelele za mionzi kutoka kwa vifaa vya dijitali vilivyobainishwa katika Kanuni za Kuingilia kwa Redio za Idara ya Mawasiliano ya Kanada.
Acclimate Plus™, HARSH™, NOTI•FIRE•NET™, ONYX™, na VeriFire™ ni alama za biashara, na FlashScan® na VIEW® ni alama za biashara zilizosajiliwa za NOTIFIER. NION™ na UniNet™ ni alama za biashara za NIS. NIS™ na Notifier Integrated Systems™ ni chapa za biashara na NOTIFIER® ni chapa ya biashara iliyosajiliwa ya Fire•Lite Alarms, Inc. Echelon® ni chapa ya biashara iliyosajiliwa na LonWorks™ ni chapa ya biashara ya Echelon Corporation. ARCNET® ni chapa ya biashara iliyosajiliwa ya Datapoint Corporation. Microsoft® na Windows® ni alama za biashara zilizosajiliwa za Microsoft Corporation. LEXAN® ni chapa ya biashara iliyosajiliwa ya GE Plastics, kampuni tanzu ya General Electric Company.

Dibaji

Yaliyomo katika mwongozo huu ni muhimu na lazima yawekwe karibu na Mfumo wa Ufuatiliaji wa Vifaa vya UniNet™. Ikiwa umiliki wa jengo utabadilishwa, mwongozo huu na maelezo mengine yote ya upimaji na matengenezo lazima pia yapitishwe kwa mmiliki wa sasa wa kituo. Nakala ya mwongozo huu ilisafirishwa pamoja na vifaa na pia iko
inapatikana kutoka kwa mtengenezaji.

Viwango vya NFPA

• Viwango vya 72 vya Chama cha Kitaifa cha Kulinda Moto (NFPA 72).
• Msimbo wa Kitaifa wa Umeme (NFPA 70).
• Msimbo wa Usalama wa Maisha (NFPA 101).
• Underwriters Laboratories Nyaraka za Marekani
• Vitengo vya Udhibiti vya UL-864 vya Mifumo ya Kuweka Maalami ya Kinga ya Moto (Ufuatiliaji msaidizi pekee).

Nyingine

• Mahitaji ya Mamlaka ya Mtaa yenye Mamlaka (LAHJ).

ONYO: Usakinishaji usiofaa, matengenezo, na ukosefu wa majaribio ya kawaida yanaweza kusababisha utendakazi wa mfumo.

Utangulizi

NION-Simplex 4010 ni kijenzi cha programu-jalizi cha UniNet™ 2000 Workstation. Inaruhusu kituo cha kazi view matukio na data zingine zinazotoka kwa paneli ya Simplex 4010. UniNet™ inajumuisha ufuatiliaji na udhibiti wa vituo vya kazi vya picha, jozi ya ndani au ya mbali iliyopotoka au mitandao ya fiber optic. Ufuatiliaji wa mtandao wa mbali unapatikana kupitia matumizi ya Kiolesura cha Mawasiliano ya Jengo (BCI). Topolojia ya mtandao jozi iliyopotoka (FT-10) inaweza kuwa na urefu wa juu wa futi 6000 kwa kila sehemu ya mtandao bila Ttap, ikiruhusu mawasiliano kati ya nodi 64 katika kila sehemu. Kwa kuongezea, FT-10 inaruhusu kukimbia mahususi kwa futi 8000 kutoka kwa uhakika au kugonga T nyingi ndani ya futi 1500 za nodi nyingine yoyote kwenye sehemu. Kebo ya Fiber optic ni chaguo jingine na inaweza kusanidiwa ama basi au topolojia ya pete. Mtandao una uwezo wa juu wa mfumo wa nodi 200. Mtandao unasimamiwa kwa kaptula, kufungua, na kushindwa kwa nodi, kama inavyoelezwa katika Wiring ya Mtindo 4, 6 na 7.
Nguvu ya mtandao ni 24 ya kawaida ya VDC na hupokea nguvu ya uendeshaji kutoka kwa chanzo kikomo cha nishati, kilichochujwa kilichoorodheshwa kwa matumizi na vitengo vya kuashiria vya kinga ya moto.

Ufungaji wa Mtandao Mwongozo	51539	UniLogic	51547
Kituo cha kazi	51540	AM2020/AFP1010 Maelekezo M mwongozo	52020
Huduma za Mfumo	51592	UniTour	51550
BCI ver. 3-3	51543	IRM/IM	51591
Seva ya Eneo la Mitaa	51544	UniNet Mtandaoni	51994

Nyaraka Zinazohusiana

Sehemu ya Kwanza: Simplex 4010 NION Hardware

1.1: Maelezo ya Jumla

Simplex 4010 NION inaingiliana na Simplex 4010 FACP ili kutoa ufuatiliaji wa Simplex 4010 kwa mtandao wa UniNet™ 2000. NION inategemea maunzi ya ubao mama wa NION-NPB na huwasiliana na FACP kupitia muunganisho wa waya 4 wa EIA-232.
Uunganisho wa jopo la NION hadi Simplex 4010 EIA-232 unashughulikiwa na kadi ya Simplex 4010-9811 mbili ya EIA-232.
Kadi hii lazima iwekwe kwenye Simplex 4010 FACP ili iunganishwe na Simplex 4010 NION.
Simplex 4010 FACP inasaidia vifaa vingi vya hiari kupitia kiolesura chake cha N2. Simplex 4010 NION haitumii kifaa chochote kati ya hivi isipokuwa kadi ya 4010-9811 mbili ya EIA-232.
Vifaa vinavyohitajika
NION-NPB
Transceiver ya Mtandao wa SMX
+24VDC usambazaji wa nguvu
NISCAB-1 baraza la mawaziri Simplex 4010-9811 Kadi ya Dual EIA-232
KUMBUKA: NION-Simplex 4010 ni ya matumizi ya ziada tu na haiongezi daraja la huduma ya wizi kwa mfumo.
1.2: Maelezo ya maunzi
Ubao wa mama wa Simplex 4010 NION
NION-NPB (Njia ya Pato la Mtandao) ni ubao mama wa EIA-232 unaotumiwa na mtandao wa UniNet™ 2000. Vipengee vyote vya mfumo vinatokana na teknolojia za LonWorks™ (Mtandao wa Uendeshaji wa Ndani). Simplex 4010 NION hutoa mawasiliano ya uwazi au kufasiriwa kati ya kituo cha kazi na paneli dhibiti.
NION huunganisha mtandao wa LonWorks™ FT-10 au fiber optic kwenye paneli ya kudhibiti kengele ya moto kwenye mlango wa EIA-232 wa paneli dhibiti. Inatoa njia moja ya mawasiliano ya njia mbili kwa data ya mfululizo ya EIA-232 inapounganishwa kwenye paneli dhibiti. NION ni maalum kwa aina ya mtandao ambayo huunganisha (FT-10 au fiber). Kiolesura cha mtandao cha LonWorks™ kinakubali kipenyo chochote cha kawaida cha mtindo wa SMX (FTXC, S7FTXC, FOXC, au DFXC). Ni lazima aina ya kipenyo kibainishwe na kuagizwa kivyake wakati wa kuagiza Simplex 4010 NION.
NION huwekwa kwenye boma (NISCAB-1) na mtoano wa mfereji.

Mahitaji ya Tovuti
NION lazima iwekwe katika hali zifuatazo za mazingira:

• Kiwango cha halijoto cha 0ºC hadi 49ºC (32°F – 120°F).
• Unyevu wa 93% usioganda kwa 30ºC (86°F).

Kuweka
Simplex 4010 NION imeundwa kwa ajili ya usakinishaji wa ukuta kwa kutumia nyaya kwenye mfereji ndani ya futi 20 kutoka kwa paneli dhibiti katika chumba kimoja. Aina ya maunzi inayotumika ni kwa hiari ya kisakinishi, lakini lazima iwe kwa mujibu wa mahitaji ya kanuni za ndani.

KUMBUKA: Kuna kizio cha karatasi kati ya betri na klipu ya betri iliyosakinishwa kiwandani ili kuweka betri kwenye chaji. Ondoa insulator kabla ya kutumia nguvu.

LED za uchunguzi
NION ina taa sita za LED ambazo hutumika kama visaidizi vya kugundua utendakazi sahihi. Aya ifuatayo inaelezea kazi ya kila LED.

Huduma ya LED - Inaonyesha hali ya kumfunga ya nodi kwenye mtandao wa Echelon.

• Kupepesa polepole kunaonyesha NION haijafungwa.
• Kuzimwa kunaonyesha NION imefungwa.
• Imewashwa inaonyesha hitilafu isiyoweza kurekebishwa.

Hali ya Mtandao - Inaonyesha hali ya kiolesura cha mtandao cha Echelon.

• Kufumba polepole kunaonyesha utendakazi wa mtandao kuwa kawaida.
• Imezimwa inaonyesha kiolesura cha mtandao hakifanyi kazi.
• Kufumba kwa haraka kunaonyesha hitilafu ya mawasiliano ya mtandao.


  	Huduma
  	Hali ya Mtandao
  	Kifurushi cha Mtandao
  	Mfululizo wa 2
  	Mfululizo wa 1
  	Hali ya NION

Kifurushi cha Mtandao - Inapepesa macho kwa muda mfupi kila wakati pakiti ya data inapopokelewa au kutumwa kwenye mtandao wa Echelon.
Mfululizo wa 2 - Kiashiria maalum cha maombi cha shughuli za bandari ya serial (bandari 2).
Mfululizo wa 1 - Kiashiria maalum cha maombi cha shughuli za bandari ya serial (bandari 1).
Hali ya NION - Inaonyesha hali ya NION.

• Kupepesa kwa haraka kunaonyesha utendakazi sahihi wa NION.
• Kuwasha au Kuzimwa kunaonyesha hitilafu kubwa na kwamba NION haifanyi kazi.

Viunganishi vya NION-Simplex 4010
Kiunganishi cha Nguvu (TB5) - +24VDC kiunganishi cha nguvu ya pembejeo.
TB6 - pato la relay; zote Kwa Kawaida Hufunguliwa/Inafungwa Kwa Kawaida zinapatikana (Anwani zilizokadiriwa kwa 2A 30VDC, huu ni mzigo wa kupinga).
TB1 - Mtindo wa kawaida wa mlango wa mlango wa kuzuia kwa muunganisho wa EIA-232 kwa chaneli A.
Kiunganishi cha Transceiver ya Mtandao wa Echelon (J1) - Pini kichwa cha uunganisho kwa Transceiver ya SMX.
Weka Upya Pin (SW1) - Huweka upya NION na kuanzisha upya programu.
Bind Pin (SW2) - Inatuma ujumbe kuomba kuongezwa kwa mtandao wa Echelon.
Kituo cha Betri (BT1) - 3V ya betri ya Lithium (RAYOVAC BR1335) terminal.
Mtandao wa Mawasiliano PLCC (U24) - Moduli ya flash inayobainisha kipitisha data cha mtandao.
Maombi PLCC (U6) - Moduli ya flash ambayo ina programu ya programu.
Mahitaji ya Nguvu ya NION
Simplex 4010 NION inahitaji +24VDC @ 250 mA nakala rudufu ya betri ya kawaida na inayosimamiwa kulingana na mahitaji ya msimbo wa ndani. Inaweza kuendeshwa na nguvu yoyote
chanzo kidogo ambacho kimeorodheshwa kwa kutumia UL na vitengo vya kuashiria vya kinga ya moto. NION ina betri ya lithiamu ya +3VDC kwa ajili ya kuhifadhi data wakati wa hali ya chini ya nishati.

1.3: Muunganisho wa Mtandao wa SMX
Mfumo wa ufuatiliaji wa vifaa vya UniNet™ unasambazwa kupitia mtandao wa LonWorks™. Mtandao huu wa kasi ya juu huruhusu mawasiliano kati ya nodi za uga na Seva ya Eneo la Karibu au BCI. Moduli za NION hutoa viungo vya mawasiliano kati ya vifaa vinavyofuatiliwa na mtandao.

Viunganishi
Jozi moja ya nyaya zilizosokotwa au kebo maalum ya fiber-optic hutumiwa kwa usambazaji wa data katika mtandao wa UniNet™.
Waya lazima iwe:

• Kebo ya jozi iliyopotoka.
• UL iliyoorodheshwa kwa ajili ya matumizi katika mfumo wa kutambua moto usio na nguvu (ikiwa unatumiwa pamoja na mtandao wa ufuatiliaji wa moto).
• Kebo ya kiinua, plenum, au isiyo ya plenum, kulingana na misimbo ya waya ya kengele ya moto ya ndani.

Sehemu za fiber optic zinahitaji fiber ambayo ni:

• Multimode.
• 62.5/125 µm kipenyo.

MAELEZO: Tumia waya pekee kwa mifumo yenye ukomo wa nguvu. Waya wenye kikomo cha umeme hutumia aina ya FPLR, FPLP, FPL au kebo sawa kwa kila NEC 760.
KUMBUKA: Miunganisho yote ya mtandao isiyo na nyuzi imetengwa kwa transfoma kufanya mawasiliano yote ya mtandao kuwa kinga dhidi ya hali ya makosa ya ardhini. Kwa hiyo, hakuna usimamizi wa makosa ya msingi wa mtandao wa Echelon unaohitajika au unaotolewa.
MAELEZO: Inapendekezwa kuwa kisakinishi kizingatie mahitaji ya kanuni za ndani wakati wa kusakinisha wiring zote . Miunganisho yote ya nishati lazima iwe isiyoweza kubadilishwa. Rejelea katalogi ya sasa ya Arifa kwa nambari mahususi za sehemu na maelezo ya kuagiza kwa kila NION.
Ondoa nishati kutoka kwa NION kila wakati kabla ya kufanya mabadiliko yoyote ili kubadilisha mipangilio na kuondoa au kusakinisha moduli za chaguo, moduli za mtandao wa SMX na chipsi za kuboresha programu au uharibifu unaweza kutokea.
Fuata taratibu za ulinzi wa ESD kila wakati.

1.4: Transceivers za Mtandao wa SMX
Uunganisho wa wiring wa mtandao kwa NION hufanywa kupitia transceiver ya SMX. Ubao wa binti wa transceiver wa mtandao wa SMX ni sehemu ya kila NION. Transceiver hii hutoa kiolesura cha kati cha mtandao kwa mawasiliano ya mtandao wa NION.
Kuna mitindo minne ya transceivers za SMX: FTXC kwa basi la waya na nyota ya FT-10 (Topolojia Isiyolipishwa), S7FTXC kwa mahitaji ya uunganisho wa nyaya saba za mtindo, FOXC ya FT-10 ya nyuzi-point-to-point na DFXC ya nyuzi-mbili-mwelekeo. Transceiver ifaayo lazima iagizwe kando kwa njia mahususi itakayotumiwa.
Transceivers huwekwa kwenye ubao mama wa NION kwa kutumia kichwa na misimamo miwili. Rejelea mchoro wa mpangilio wa bodi kwa uwekaji wa transceivers za SMX.

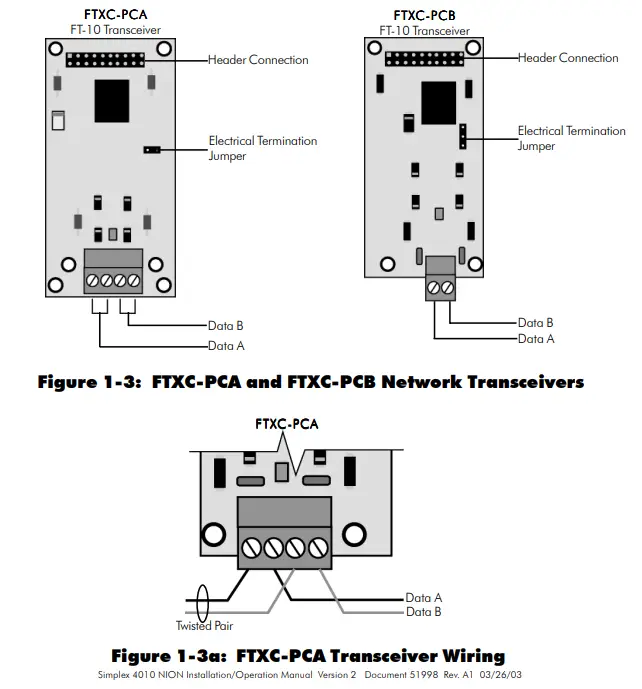

FTXC-PCA na FTXC-PCB Transceivers za Mtandao
Inapotumiwa na transceiver ya FTXC, FT-10 inaruhusu hadi futi 8,000 (m 2438.4) kwa kila sehemu katika usanidi wa uhakika hadi hatua, hadi futi 6,000 (m 1828.8) kwa kila sehemu katika usanidi maalum wa basi, au hadi 1,500 futi (457.2 m) kwa kila sehemu katika usanidi wa nyota. Kila sehemu inaweza kuhimili nodi 64, na kwa vipanga njia, mfumo unaweza kupanuliwa hadi nodi 200.

KUMBUKA: Viunganisho vyote vya mtandao vimetengwa kwa transfoma, na kufanya mawasiliano yote ya mtandao kuwa kinga dhidi ya hali ya makosa ya ardhini. Kwa hiyo, hakuna usimamizi wa makosa ya msingi wa mtandao wa Echelon unaohitajika au unaotolewa.

Kisambaza data cha S7FTXC-PCA (Mtindo-7).
S7FTXC-PCA inachanganya milango miwili ya kiolesura ya FT-10 ambayo huruhusu kipitishaji data kukidhi mahitaji ya nyaya za Style-7. Lango mbili kwenye S7FTXC-PCA, zinapotumiwa na mahitaji ya uunganisho ya kweli ya mtindo-7, huunda sehemu ya mtandao ya aina ya uhakika-kwa-point inayoruhusu hadi futi 8,000 kati ya vifundo vinavyotumia S7FTXC-PCA. Lango tofauti za FT huruhusu miunganisho miwili ya jozi iliyopotoka ili hitilafu ya kebo kwenye sehemu moja isiathiri nyingine.

S7FTXC-PCA ina taa nne za uchunguzi ambazo huonekana wakati ubao umesakinishwa kwenye NION.

• Pakiti - Inapepesa wakati pakiti inapokelewa au kupitishwa.
• Hali – Hufumba na kufumbua kwa kasi wakati hakuna trafiki ya mtandao iliyopo na huwaka haraka wakati wa kuchakata.
• P1 ERR na P2 ERR - Taa hizi za LED (P1 kwa Port1, P2 kwa Bandari 2) huashiria hali ya makosa wakati zinaangaza.

KUMBUKA: S7FTXC huacha kuchakata kwa muda hitilafu inapotokea. Hii inakandamiza uenezaji wa kelele kwenye mtandao.
Kwa maelezo zaidi kuhusu usanidi wa mtandao wa Style-7 rejelea mwongozo wa Seva ya Eneo la Karibu 51544.
KUMBUKA: Unapotumia S7FTXC yenye NION-232B, relay 2 kwenye NION-232B (LED D13) itawashwa wakati hitilafu ya waya itatambuliwa na S7FTXC. Inapotumiwa na Simplex 4010 NION LED D2 itawaka.

FOXC-PCA na DFXC-PCA Visambazaji Mtandao wa Fiber Optic
FOXC-PCA inaruhusu hadi 8db ya upunguzaji kwa kila sehemu katika usanidi wa uhakika wa uhakika pekee.
DFXC-PCA inaweza kufanya kazi katika basi au umbizo la pete. Sifa za kuzaliwa upya za kibadilishaji data cha DFXC huruhusu utendakazi wa hadi 12db ya upunguzaji kati ya kila nodi, na hadi nodi 64 kwa kila sehemu.
KUMBUKA: Tazama Sehemu ya 1.1.3 ya mwongozo wa Usakinishaji wa Mtandao kwa mahitaji ya kebo ya nyuzi macho kwa vipitisha data hivi.

Sehemu ya Pili: Ufungaji na Usanidi wa Simplex 4010 NION

2.1: Muunganisho wa Simplex 4010 NION
Simplex 4010 NION hutoa ufuatiliaji wa Simplex 4010 FACP. Hii inahitaji matumizi ya kadi ya Simplex 4010-9811 dual EIA-232 iliyosakinishwa kwenye paneli ya Simplex 4010.
Kadi ya 4010-9811 mbili ya EIA-232 hutoa NION muunganisho wa mawasiliano kwenye paneli ya Simplex 4010 kupitia serial port B (P6) ya 4010-9811. Tazama takwimu 2-2 kwa viunganisho vya waya.

KUMBUKA: Tumia waya pekee kwa mifumo yenye ukomo wa nguvu. Waya wenye kikomo cha umeme hutumia aina ya FPLR, FPLP, FPL au kebo sawa kwa kila NEC 760.
Viunganisho vya Msururu
Simplex 4010 NION inahitaji kwamba kadi ya Simplex 4010-9811 dual EIA-232 isakinishwe kwenye Simplex 4010 FACP. NION huwasiliana na 4010 FACP kupitia bandari ya serial P6 kwenye kadi ya 4010-9811. Mchoro wa 2-2 huchora nyaya kati ya TB1 ya NION na P6 (Bandari ya Msururu B) ya 4010-9811.

KUMBUKA: Tumia waya pekee kwa mifumo yenye ukomo wa nguvu. Waya wenye kikomo cha umeme hutumia aina ya FPLR, FPLP, FPL au kebo sawa kwa kila NEC 760.
Mipangilio ya Mawasiliano ya Ufuatiliaji
Mipangilio ya EIA-232 ya NION ni baud 9600, biti 8 za data, Hakuna usawa na biti 1 ya kusimama. Jopo la kuzima moto la Simplex 4010 lazima lilingane na mipangilio hii ili NION iwasiliane na paneli ipasavyo.
Mahitaji ya Nguvu na Uunganisho
Simplex 4010 NION inahitaji 24VDC @ 250mA jina kwa mujibu wa mahitaji ya msimbo wa ndani. Inaweza kuwashwa na chanzo chochote cha nishati kikomo, kilichodhibitiwa ambacho kimeorodheshwa kwa matumizi na vitengo vya kuashiria vya ulinzi wa moto.

2.2: Simplex 4010 NION Enclosure na Mounting
Kwa programu za kuweka NION ambapo nguvu hutolewa na vifaa vinavyofuatiliwa au chanzo cha nje, NISCAB-1 inapaswa kutumika. Kiunga hiki kimetolewa na mlango na kufuli kwa ufunguo.
Kuweka kingo kwa nafasi yake ya ukuta

1. Tumia ufunguo uliotolewa ili kufungua kifuniko cha ndani.
2. Ondoa kifuniko cha kifuniko.
3. Panda kingo kwenye ukuta. Rejelea mpangilio wa shimo la kupachika lililofungwa hapa chini.

Inapachika mbao za NION ndani ya eneo la ua
Unaposakinisha mbao moja za NION kwenye eneo hili la ua, hakikisha kuwa unatumia seti ya ndani ya vibao vinne vya kupachika kama inavyoonyeshwa hapa chini.

KUMBUKA: Uzio huu lazima uwe na nyaya zenye kikomo cha umeme pekee.
KUMBUKA: Tumia waya pekee kwa mifumo yenye ukomo wa nguvu. Waya wenye kikomo cha umeme hutumia aina ya FPLR, FPLP, FPL au kebo sawa kwa kila NEC 760.
2.3 Taarifa ya Tukio na Shukrani
Taarifa ya Tukio
Simplex 4010 NION huripoti matukio kwa kituo cha kazi cha UniNet™ 2000 katika umbizo la LllDddd ambapo ll ni kitanzi na ddd kifaa. Simplex 4010 FACP ina kitanzi kimoja chenye uwezo wa kushughulikia vifaa 250. Ikiwa, kwa mfanoampna, kifaa 001 kwenye loop 01 kinaingia kwenye kengele au shida kituo cha kazi cha UniNet™ 2000 kitaonyesha kifaa kama L01D001. Kumbuka kuwa kuripoti matukio yote ya Simplex 4010 NION ni msaidizi madhubuti.
Kukiri kwa Tukio
Matukio yote ya Simplex 4010 lazima yakubaliwe kwenye paneli. Kukubali tukio kutoka kwa kituo cha kazi cha UniNet™ 2000 hakutakubali tukio kwenye paneli ya Simplex 4010.
KUMBUKA: Paneli ya Simplex 4010 huripoti matukio yote ya chaja kama matukio ya kidirisha.
KUMBUKA: Paneli ya Simplex 4010 inasaidia lebo maalum za vifaa. Lebo hizi maalum zinaonyeshwa katika sehemu ya maelezo ya kifaa kwenye kituo cha kazi. Hata hivyo ampersand (&), nyota. (*), plus (+), pauni (#), koma (,), apostrophe ('), caret (^), na kwa (@) vibambo, ikiwa itatumika katika lebo maalum, haitaonyeshwa kwenye kifaa. uwanja wa maelezo kwenye kituo cha kazi.

Sehemu ya Tatu: Simplex 4010 NION Explorer

3.1 Simplex Explorer Overview
Simplex 4010 NION Explorer ni programu-jalizi ambayo hutoa uwezo wa view maelezo ya paneli na usanidi wa NION kutoka kwa kituo cha kazi cha UniNet™ 2000. Simplex Explorer hufanya kazi kama Windows Explorer. Inaonyesha habari ya NION na Paneli katika menyu zinazoweza kupanuliwa kwa njia ile ile Windows Explorer inaonyesha file mfumo unaoweza kupanuka file folda.
3.2 Uendeshaji wa Simplex 4010 Explorer
3.2.1 Kusajili na Kufungua Simplex Explorer

Ili kufungua programu ya Simplex Explorer kutoka kwa kituo cha kazi cha UniNet™ 2000 lazima kwanza isajiliwe ipasavyo na aina inayofaa ya NION. Hii inafanywa kupitia kituo cha kazi kwa mchakato wa hatua mbili.

• Kutoka kwa UniNet™ Workstation (UWS), nenda kwenye menyu ya Usanidi wa Workstation na uchague Programu za Nion. Tafuta kisanduku kunjuzi cha Aina ya NION. Tembeza kwenye orodha kunjuzi na uchague Simplex 4010 NION. Bofya kitufe cha BADILISHA kwenye fomu. Hii itasababisha kisanduku cha mazungumzo kuonyeshwa na majina ya usanidi wote unaopatikana files. Chagua SX4010.cfg na kisha ubofye kitufe cha FUNGUA. Hatimaye, bofya NIMEMALIZA ili kukatisha mchakato wa usajili.
• Kutoka kwa UWS, nenda kwenye menyu ya Vyombo na ubonyeze Uteuzi wa Udhibiti wa Node. Chukua udhibiti wa nodi kwa kubofya nambari ya nodi ya Simplex 4010 NION, kisha ubofye kitufe kilichoandikwa Amilisha Udhibiti Kwa Njia Hii. Bofya kwenye kitufe IMEMALIZA ili kumaliza mchakato.

Mara tu programu-jalizi ya Simplex inaposajiliwa inafunguliwa kwa kubofya kulia kwenye kifaa chochote kinachohusishwa na Simplex 4010 NION na kuchagua Simplex 4010 Explorer kutoka kwenye menyu ibukizi.

3.2.2 Fomu Kuu ya Simplex 4010 Explorer
Kama Windows Explorer, skrini ya Simplex Explorer inaonyeshwa kama vidirisha viwili. Kidirisha cha kushoto kinaonyesha orodha inayoweza kupanuliwa ya kidirisha na sifa za NION, huku kidirisha cha kulia kinaonyesha maelezo ya kina kuhusu kipengee mahususi kilichoangaziwa. Nenda kupitia vifaa vinavyohusishwa na Paneli ya Simplex 4010 kwa kupanua na kukunja menyu kwenye kidirisha cha kushoto. Kuangazia kifaa kwenye menyu kutaonyesha sifa na thamani yake kwenye kidirisha cha kulia.

Skrini kuu ya Simplex 4010 Explorer inajumuisha yafuatayo:
Sasisha kitufe - Huhifadhi mabadiliko ya usanidi yaliyofanywa na Simplex Explorer kwa NION.
Tendua kitufe - Hughairi mabadiliko yoyote ya usanidi yaliyofanywa kwenye programu-jalizi.
Utgång kitufe - Hufunga Kichunguzi cha Simplex.
Panga kitufe - Hugeuza kidirisha cha Simplex 4010 cha Kivinjari kuwa juu kila wakati au kusogezwa chini chini tukio linapotokea.
Paneli mti - Huonyesha Simplex 4010 NION kwenye mfumo na kidirisha husika cha Simplex 4010 katika menyu inayoweza kupanuka\inayokunjwa.
Onyesho la data ya Mali na Thamani - Nusu ya kulia ya fomu inaonyesha Sifa na Thamani ya kifaa iliyoangaziwa kwenye mti wa Paneli.
Dirisha la kitu - Inaonyesha njia ya kifaa iliyoangaziwa kwa sasa kwenye mti wa Paneli.

3.2.3 Kusanidi NION kupitia Simplex 4010 Explorer
Simplex 4010 NION imesanidiwa kwa urahisi kuwasiliana na Simplex 4010 FACP kupitia Simplex 4010 Explorer. Opereta aliye na haki za msimamizi pekee ndiye anayeweza kufikia zana za usanidi. Ili kusanidi NION mara tu Simplex Explorer inapofunguliwa, bofya kulia kwenye kipengee cha NION kwenye mti wa Paneli ili kuonyesha menyu ibukizi. Vipengee vya menyu katika menyu hii vinatumika kusanidi Simplex 4010 NION.

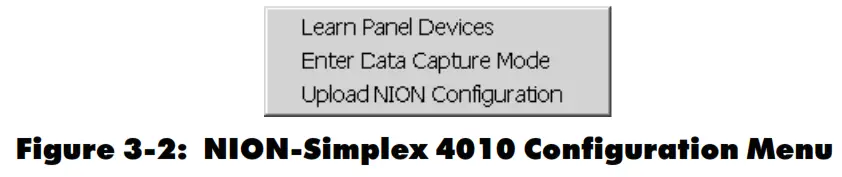

Menyu ya Usanidi ya NION-Simplex 4010
Jifunze Vifaa vya Paneli – Uteuzi huu huruhusu NION kujifunza, au kujipanga, vifaa vyote vinavyohusishwa na kidirisha cha Simplex 4010 ambacho kimeunganishwa. Uteuzi huu utaanza kipindi cha kujifunza paneli na eneo la kuonyesha data litaonyesha upau wa maendeleo na idadi ya aina za vifaa ambazo NION imegundua kwenye paneli. Kipindi cha somo cha paneli kitakapokamilika, ujumbe utaonekana. Bonyeza Sawa na ubofye kitufe cha Funga. Simplex 4010 NION sasa imesanidiwa kwa vifaa vya Simplex 4010.
KUMBUKA: Kipindi cha Vifaa vya Paneli ya Kujifunza ni mchakato mrefu. Tafadhali ruhusu dakika kadhaa kwa operesheni hii.
KUMBUKA: NION haitafanya kazi ipasavyo isipokuwa kipindi cha Kujifunza cha Paneli kitekelezwe. Ikiwa vifaa au lebo zitaongezwa au kubadilishwa, Paneli ya Jifunze lazima itekelezwe tena.

Vifaa vya Simplex 4010 lazima visiwe na lebo zozote za kifaa. Ikiwa lebo za kifaa rudufu zitapatikana wakati wa kipindi cha mafunzo cha paneli, ujumbe utaonekana kwenye skrini ya Simplex Explorer. Ikiwa nakala zozote zinapatikana, Simplex NION Explorer huunda logi file na kuihifadhi katika C:\UniNet\PlugIns\Data\ file folda, na a file jina la Simplex4010_node_XXX_duplicates.log (ambapo XXX inaashiria nambari ya NION). Hii file itaorodhesha nakala zote za lebo na anwani zao. Ni lazima lebo zote ziwe za kipekee kwa utendakazi unaofaa.

Ingiza Hali ya Kukamata Data - Chaguo hili hubadilisha onyesho la data kuwa onyesho la jumbe za paneli kwa madhumuni ya utatuzi. Simplex Explorer inatoa fursa ya kuhifadhi habari hii kama logi file wakati Ingiza Modi ya Kukamata Data inachaguliwa kwanza. Hii file imeandikwa hivi:
C:\UniNet\PlugIns\Data\Simplex 4010_node_XXX_data_capture.log
KUMBUKA: Ukiwa katika Hali ya Kukamata Data, hakuna matukio yatatumwa kwa UniNet™ Workstation.
KUMBUKA: NION huomba Marekebisho (REV) kutoka kwa paneli kila baada ya sekunde 15. Hii inatumika kufuatilia uunganisho na ni kawaida.

Pakia Usanidi wa NION - Chaguo hili linaunda a file kwenye diski kuu iliyo na taarifa zote zilizohifadhiwa kwenye NION. Hii ni muhimu kuwa nayo kwa utatuzi wa matatizo, matengenezo ya jumla ya NION au kwa hifadhi rudufu. Hii file inaitwa simplex4010_node_XXX.ndb na inakiliwa kwa C:\UniNet\Plugins\Data saraka kwenye kompyuta ya Workstation.
Kukandamiza Pointi za Psuedo
Paneli ya Simplex 4010 huripoti matukio yanayoitwa pointi za psuedo, ambazo hutumiwa kutangaza hali au matukio fulani ya paneli. Haya si matukio ya kengele au matatizo kwenye kifaa chochote halisi na kwa hivyo kwa chaguomsingi hukandamizwa na Simplex NION ili kupunguza trafiki ya mtandao. Hata hivyo, pointi hizi zinaweza kuripotiwa kwa kituo cha kazi ikiwa kisanduku cha Suppress Psuedo Points hakitachaguliwa. Hii inafanywa kwa kuchagua chaguo la Usanidi wa NION kutoka kwa mti wa Paneli wa Simplex Explorer na kubatilisha kisanduku cha Kukandamiza Pointi za Psuedo kwenye onyesho la data. Tazama takwimu 3-6.

Utendaji wa UL
Chaguo hili litaonyeshwa tu ikiwa opereta wa sasa ameingia kama msimamizi. Chaguo hili lazima liangaliwe kila wakati kwa programu za UL. Simplex 4010 NION ni ya matumizi ya ziada tu na itaripoti matukio kwa UniNet™ 2000 Workstation yenye kiambishi tamati cha -ANC. Kengele yoyote ya ziada au tukio la shida lililotumwa kwa kituo cha kazi cha UniNet™ 2000 si tukio la msingi na kwa hivyo litaonyeshwa kwenye kisanduku cha Matukio chini ya matukio yoyote ya msingi. Aina zifuatazo za matukio hutumwa na Simplex 4010 NION wakati Utendaji wa UL unatumika. Haya ni matoleo ya ziada ya aina asili za matukio ya msingi.

Imewezeshwa-Anc	Walemavu-Anc
Shida-Anc	Tbloff-Anc
Anc iliyonyamazishwa	Anc isiyonyamazishwa
Alarm-Anc	AlmOff-Anc
ManEvac-Anc	ManEvacOff-Anc

Udhamini mdogo

NOTIFIER® inahakikisha bidhaa zake zisiwe na kasoro katika nyenzo na uundaji kwa muda wa miezi kumi na minane (18) kuanzia tarehe ya utengenezaji, chini ya matumizi na huduma ya kawaida. Bidhaa ni tarehe stamped wakati wa utengenezaji. Wajibu wa pekee na wa kipekee wa NOTIFIER® ni kutengeneza au kubadilisha, kwa hiari yake, bila malipo kwa sehemu na leba, sehemu yoyote ambayo ina kasoro katika nyenzo au uundaji chini ya matumizi na huduma ya kawaida. Kwa bidhaa zisizo chini ya tarehe ya utengenezaji wa NOTIFIER® stamp kudhibiti, dhamana ni miezi kumi na minane (18) kuanzia tarehe ya ununuzi halisi na msambazaji wa NOTIFIER® isipokuwa maagizo ya usakinishaji au katalogi imeweka muda mfupi zaidi, ambapo muda mfupi zaidi utatumika. Udhamini huu ni batili ikiwa bidhaa itabadilishwa, kukarabatiwa au kuhudumiwa na mtu mwingine yeyote isipokuwa NOTIFIER® au wasambazaji wake walioidhinishwa au ikiwa kuna kushindwa kudumisha bidhaa na mifumo ambamo zinafanya kazi kwa njia ifaayo na inayoweza kutekelezeka. Ikitokea hitilafu, linda fomu ya Uidhinishaji wa Nyenzo ya Kurejesha kutoka kwa idara yetu ya huduma kwa wateja. Rejesha bidhaa, usafiri umelipia kabla, kwa NOTIFIER® , 12 Clintonville Road, Northford, Connecticut 06472-1653.
Maandishi haya yanajumuisha dhamana pekee iliyotolewa na NOTIFIER® kuhusiana na bidhaa zake. NOTIFIER® haiwakilishi kuwa bidhaa zake zitazuia hasara yoyote kwa moto au vinginevyo, au kwamba bidhaa zake katika hali zote zitatoa ulinzi ambao zimesakinishwa au kukusudiwa. Mnunuzi anakubali kwamba NOTIFIER® si bima na haichukui hatari yoyote ya hasara au uharibifu au gharama ya usumbufu wowote, usafiri, uharibifu, matumizi mabaya, matumizi mabaya, ajali au tukio kama hilo.
NOTIFIER® HAITOI DHAMANA, INAYOELEZWA AU INAYODIRISHWA, YA UUZAJI, KUFAA KWA MADHUMUNI YOYOTE MAALUM, AU VINGINEVYO AMBAYO INAPONGEZA ZAIDI YA MAELEZO KWENYE USO HAPA. CHINI YA HALI HAKUNA HALI ILIYOTOKEA KWA MATUMIZI YA, AU KUTOWEZA KUTUMIA BIDHAA ZOZOTE ZA NOTIFIER®. AIDHA, NOTIFIER® HATATAWAJIBIKA KWA JERUHI WOWOTE LA BINAFSI AU KIFO AMBACHO KINAWEZA KUTOKEA KWA NJIA YA, AU KUTOKANA NA MATUMIZI YA BINAFSI, YA BIASHARA AU KIWANDA WA BIDHAA ZAKE.
Dhamana hii inachukua nafasi ya dhamana zote za awali na ndiyo dhamana pekee iliyotolewa na NOTIFIER®. Hakuna ongezeko au mabadiliko, kwa maandishi au kwa maneno, ya wajibu wa dhamana hii imeidhinishwa.
"NOTIFIER" ni chapa ya biashara iliyosajiliwa.

Simplex 4010 NION Installation/Operation Manual Toleo la 2 Hati 51998 Rev. A1 03/26/03
Miongozo ya Kiufundi Mtandaoni! - http://www.tech-man.com
firealarmresources.com

Nyaraka / Rasilimali

NOTIFIER UniNet 2000 Simplex 4010 NION Inayoweza Kushughulikiwa ya Kugundua na Kudhibiti Kitengo cha Msingi cha Udhibiti [pdf] Mwongozo wa Mtumiaji UniNet 2000 Simplex 4010 NION Kitengo cha Kutambua na Kudhibiti Moto Inayoweza Kushughulikiwa, UniNet 2000 Simplex 4010, NION Kitengo cha Kutambua na Kudhibiti Moto Inayoshughulikiwa, Kitengo cha Kugundua na Kudhibiti Msingi.

Marejeleo

• Mwongozo wa Mtumiaji
