ESi 2 Çıxış USB-C Audio İnterfeysi

Məhsul haqqında məlumat

ESI Amber i1 2 bit / 2 kHz yüksək ayırdetmə qabiliyyətinə malik peşəkar 24 giriş/192 çıxış USB-C audio interfeysidir. O, USB-C konnektoru vasitəsilə PC, Mac, planşet və ya mobil telefona qoşulmaq üçün nəzərdə tutulub. İnterfeys müxtəlif birləşdiricilərə və funksiyalara malikdir, o cümlədən oğurluqdan qorunmaq üçün təhlükəsizlik kilidi, studiya monitorları üçün xətt çıxışları, xətt səviyyəli siqnallar üçün xətt girişləri, XLR/TS birləşmiş konnektorlu mikrofon girişi, mikrofon qazancının idarə edilməsi, kondensator mikrofonları üçün +48V fantom güc açarı, Gitara girişi üçün Hi-Z qazanc nəzarəti və giriş siqnalı və güc statusu üçün LED göstəriciləri.

Məhsuldan İstifadə Təlimatları

1. USB-C konnektorundan istifadə edərək Amber i1 audio interfeysini cihazınıza qoşun.
2. Studiya monitorlarını birləşdirmək üçün balanslaşdırılmış 1/2 TRS kabelləri olan Line Output 1/4 konnektorlarından istifadə edin.
3. Xətt səviyyəli siqnallar üçün RCA kabelləri olan Line Input 1/2 konnektorlarından istifadə edin.
4. Mikrofonu qoşmaq üçün Mikrofon XLR/TS Combo Input 1-dən istifadə edin və müvafiq kabeli seçin (XLR və ya 1/4).
5. Mikrofonun qazancını əvvəlcədən tənzimləyinamp Mikrofon Qazanma nəzarətindən istifadə etməklə.
6. Kondensator mikrofondan istifadə edirsinizsə, +48V açarı yandıraraq +48V fantom gücünü aktivləşdirin.
7. Elektrik gitaraları və ya Hi-Z siqnalları üçün 2/1 TS kabelindən istifadə edərək Hi-Z TS Giriş 4-yə qoşulun.
8. Hi-Z Gain nəzarətindən istifadə edərək gitara girişinin qazancını tənzimləyin.
9. Giriş Səviyyəsi LED-ləri giriş siqnalının gücünü göstərəcək (yaşıl/narıncı/qırmızı).
10. Güc LED-i cihazın gücə malik olub olmadığını göstərəcək.
11. Seçilmiş Giriş LED-i hazırda seçilmiş giriş siqnalını göstərəcək (Xətt, Mikrofon, Hi-Z və ya hər ikisi).
12. Aktiv giriş siqnalını seçmək üçün Giriş Seçmə Dəyişdiricisindən istifadə edin.
13. Giriş siqnalını, oxutma siqnalını və ya hər ikisinin qarışığını dinləmək üçün Giriş Monitorinqi Düyməsindən istifadə edərək giriş monitorinqini tənzimləyin.
14. Master Knob istifadə edərək, master çıxış səviyyəsini dəyişdirin.
15. Qulaqlıq çıxışı üçün qulaqlıqları 1/4 konnektordan istifadə edərək Qulaqlıq Çıxışına qoşun.
16. Qulaqlıqlar Qazanc nəzarətindən istifadə edərək qulaqlıqlar üçün çıxış səviyyəsini tənzimləyin.
    Qeyd: Amber i1 audio interfeysinin optimal işləməsi üçün qabaqcıl komponentləri olan sistemə sahib olmaq tövsiyə olunur.

Giriş

Mikrofonu, sintezatoru və ya gitara qoşmaq və qulaqlıq və ya studiya monitorları ilə 1 bit/24 kHz səs keyfiyyətində dinləmək üçün yüksək keyfiyyətli USB-C audio interfeysi olan Amber i192-i satın aldığınız üçün sizi təbrik edirik. Amber i1 Mac və ya kompüterinizlə və hətta iPad və iPhone kimi bir çox portativ cihazlarla (Apple Lightning-dən USB 3 Kamera Konnektoruna kimi adapter vasitəsilə) tam sinif uyğun cihaz kimi işləyir. Bu qəşəng audio interfeysi o qədər kiçikdir ki, o, dərhal yolda və studiyanızda yeni yoldaşınıza çevriləcək. Amber i1 USB avtobusla işləyir və Plug & Play, sadəcə onu qoşun və işə başlayın. Amber i1 USB-C cihazı olsa və USB 3.1 əməliyyatı üçün optimallaşdırılsa da, standart USB 2.0 portları ilə də uyğun gəlir.

Bağlayıcılar və Funksiyalar
Amber i1 ön və arxa aşağıda təsvir edilən əsas xüsusiyyətlərə malikdir:

1. Təhlükəsizlik Kilidi. Bunu oğurluqdan qorunmaq üçün istifadə edə bilərsiniz.
2. USB-C konnektoru. Audio interfeysi PC, Mac, planşet və ya mobil telefona birləşdirir.
3. Xətt çıxışı 1/2. Studiya monitorlarına qoşulmaq üçün stereo master çıxışları (balanslaşdırılmış 1/4″ TRS).
4. Xətt Girişi 1/2. Xətt səviyyəli siqnallar üçün RCA konnektorları.
5. Mikrofon XLR / TS Combo Giriş 1. XLR və ya 1/4″ kabeldən istifadə edərək mikrofona qoşulur.
6. Mikrofon qazancı. Mikrofonun qazancını əvvəlcədən dəyişiramp.
7. +48V açar. Kondensator mikrofonları üçün 48V fantom gücünü aktivləşdirməyə imkan verir.
8. Hi-Z Qazancı. Gitara girişinin qazancını dəyişir.
9. Hi-Z TS Giriş 2. 1/4″ TS kabelindən istifadə edərək elektrik gitara / Hi-Z siqnalına qoşulur.
10. Daxiletmə Səviyyəsi. LED-lər (yaşıl / narıncı / qırmızı) vasitəsilə giriş siqnalını göstərir.
11. Güc LED. Vahidin gücə malik olub olmadığını göstərir.
12. Seçilmiş Giriş. Hazırda hansı daxiletmənin seçildiyini göstərir (Xətt, Mikrofon, Hi-Z və ya Mikrofon və hər ikisi Hi-Z).
13. +48V LED. Fantom gücünün aktiv olub olmadığını göstərir.
14. Daxiletmə seçimi açarı. Aktiv giriş siqnalını seçməyə imkan verir (LED ilə göstərilir).
15. Daxiletmə nəzarət düyməsi. Giriş siqnalına (solda), oxutma siqnalına (sağda) və ya hər ikisinin qarışığına (ortada) qulaq asmağa imkan verir.
16. Usta Düymə. Əsas çıxış səviyyəsini dəyişir.
17. Qulaqlıq qazanır. Qulaqlıq konnektoru üçün çıxış səviyyəsini dəyişir.
18. Qulaqlıq Çıxışı. 1/4″ konnektorlu qulaqlıqlara qoşulur.

Quraşdırma

Sistem tövsiyəsi
Amber i1 sadəcə olaraq standart rəqəmsal audio interfeys deyil, audio məzmunu təkmil şəkildə emal etməyə qadir olan yüksək keyfiyyətli cihazdır. Amber i1 aşağı CPU resurs etibarlılığına malik olmaq üçün qurulsa da, sistem xüsusiyyətləri onun performansında əsas rol oynayır. Daha inkişaf etmiş komponentləri olan sistemlər ümumiyyətlə tövsiyə olunur.

Minimum Sistem Tələbləri

• PC
  • Windows 10 və ya 11 (32 və 64 bit) əməliyyat sistemi
  • Intel CPU (və ya 100% uyğun)
  • 1 əlçatan USB 2.0 və ya USB 3.1 portu (daxil edilmiş kabellə A növü və ya isteğe bağlı USB-C-dən USB-C kabeli ilə "tip C")
• Mac
  • OS X / macOS 10.9 və ya daha yüksək
  • Intel və ya 'Apple Silicon' M1 / ​​M2 CPU
  • 1 əlçatan USB 2.0 və ya USB 3.1 portu (daxil edilmiş kabellə A növü və ya isteğe bağlı USB-C-dən USB-C kabeli ilə "tip C")

Aparat Quraşdırması
Amber i1 birbaşa kompüterinizin mövcud USB portuna qoşulub. Kompüterinizə qoşulma ya "tip A" və ya "tip C" portu vasitəsilə həyata keçirilir. Standart və daha çox yayılmış birləşdirici (“A” növü) üçün kabel daxil edilir. “C tipi” üçün fərqli kabel və ya adapter tələb olunur (daxil deyil). USB kabelin bir ucunu Amber i1 ilə, digər ucunu isə kompüterinizin USB portuna qoşun.

Sürücü və proqram təminatının quraşdırılması

Amber i1 qoşulduqdan sonra əməliyyat sistemi onu avtomatik olaraq yeni aparat cihazı kimi aşkar edir. Bununla belə, siz onu tam funksionallıqla istifadə etmək üçün sürücü və idarəetmə panelimizi quraşdırmalısınız.

• Amber i1-i kompüterinizə quraşdırmadan əvvəl www.esi-audio.com saytından ən son drayveri yükləməyi tövsiyə edirik. Yalnız bizim sürücü və idarəetmə paneli proqram təminatı quraşdırılıbsa, bütün funksionallıq Windows və OS X / macOS altında təmin edilir.
• Siz həmişə Amber i1-iniz üçün həm Mac, həm də PC üçün ən son drayverləri və proqramı tapa bilərsiniz. web brauzer: http://en.esi.ms/121

1. Windows altında quraşdırma
   • Aşağıda Amber i1-in Windows 10-da necə quraşdırılması izah edilir. Əgər Windows 11-dən istifadə edirsinizsə, addımlar əsasən eynidir. Sürücüyü quraşdırmadan əvvəl Amber i1-i kompüterinizə qoşmayın – əgər onu artıq qoşmusunuzsa, kabeli indi ayırın.

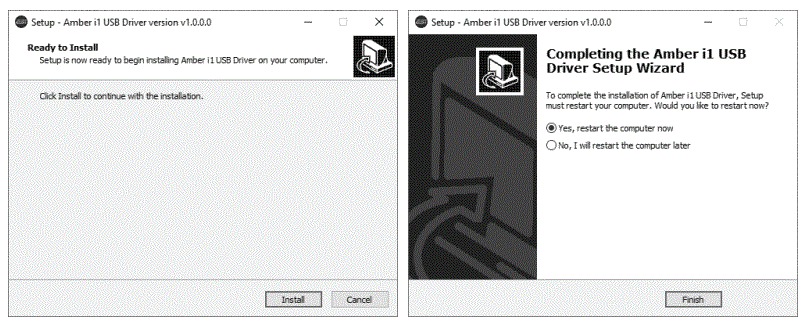

   • Quraşdırmaya başlamaq üçün .exe olan quraşdırma proqramını işə salın file Bu, bizim saytımızdan ən son yüklənmiş sürücünün içərisindədir webüzərinə iki dəfə klikləməklə sayt. Quraşdırıcını işə saldıqda, Windows təhlükəsizlik mesajı göstərə bilər. Quraşdırmaya icazə verdiyinizə əmin olun. Bundan sonra, solda aşağıdakı dialoq görünəcək. Quraşdır düyməsini basın və quraşdırma avtomatik olaraq həyata keçiriləcək. Sağdakı dialoq görünəcək:



   • İndi "Bitir" düyməsini basın - tərk etmək tövsiyə olunur Bəli, kompüteri yenidən başlatmaq üçün seçilmiş kompüteri yenidən başladın. Kompüter yenidən işə salındıqdan sonra siz Amber i1-i qoşa bilərsiniz. Windows sistemi avtomatik olaraq quraşdıracaq ki, siz cihazdan istifadə edə biləsiniz.
   • Quraşdırmanın tamamlanmasını təsdiqləmək üçün, lütfən, narıncı rəngli ESI işarəsinin aşağıda göstərildiyi kimi tapşırıqlar panelinin bildiriş sahəsində göstərilib-göstərilmədiyini yoxlayın.



   • Görürsünüzsə, sürücünün quraşdırılması uğurla tamamlandı.
2. OS X / macOS altında quraşdırma
   • OS X / macOS altında Amber i1-dən istifadə etmək üçün idarəetmə paneli proqramını bizim saytımızdan endirməklə quraşdırmalısınız. webSayt. Bu prosedur əsasən OS X / macOS-un bütün müxtəlif versiyaları üçün eynidır.
   • İdarəetmə paneli .dmg üzərinə iki dəfə klikləməklə quraşdırılır file və sonra Finder-də aşağıdakı pəncərəni alacaqsınız:


   • Amber i1 Panelini quraşdırmaq üçün üzərinə klikləyin və onu siçan ilə sola sürükləyin və Proqramlar bölməsinə keçin. Bu, onu Proqramlar qovluğuna quraşdıracaq.
   • OS X / macOS altında Amber i1-in bəzi əsas seçimlərinə nəzarət Apple-dan Audio MIDI Quraşdırma yardım proqramı vasitəsilə həyata keçirilə bilər (Proqramlar > Utilitlər qovluğundan), lakin əsas funksiyalar indi bizim xüsusi idarəetmə paneli proqramımız tərəfindən idarə olunur. Proqramlar qovluğuna yerləşdirilir.

Windows İdarəetmə Paneli

• Bu fəsil Amber i1 İdarəetmə Panelini və onun Windows altında funksiyalarını təsvir edir. İdarəetmə panelini açmaq üçün tapşırıq bildiriş sahəsində narıncı ESI işarəsinə iki dəfə klikləyin. Aşağıdakı dialoq görünəcək:



• The File menyuda Həmişə Üstdə adlı seçim təmin edilir ki, bu da İdarəetmə Panelinin digər proqram təminatında işləyərkən belə görünən qalmasını təmin edir və siz orada Windows Audio Parametrlərini işə sala bilərsiniz.
• Konfiqurasiya menyusu panel və sürücü parametrləri üçün Zavod parametrlərini yükləməyə imkan verir və siz S seçə bilərsiniz.ample dərəcəsi orada da (heç bir audio səsləndirilməyən və ya yazılmadığı müddətcə). Amber i1 rəqəmsal audio interfeysi olduğundan, bütün proqramlar və audio verilənlər eyni s ilə işlənəcəkampmüəyyən bir zamanda dərəcəsi. Aparat yerli olaraq 44.1 kHz ilə 192 kHz arasında olan sürətləri dəstəkləyir.
• Yardım > Haqqında girişi cari versiya məlumatını göstərir.
• Əsas dialoq iki bölmədən ibarətdir:

GİRİŞ
Bu bölmə sizə qeyd üçün istifadə olunan giriş mənbəyini seçməyə imkan verir: LINE (= arxa tərəfdəki xətt girişi), MIC (= mikrofon girişi), HI-Z (= gitara / alət girişi) və ya MIC/HI-Z (= mikrofon girişi) sol kanalda və sağ kanalda gitara / alət girişi). Onun yanında giriş səviyyəsi səviyyə ölçən kimi göstərilir. MIC-in yanındakı 48V açarı mikrofon girişi üçün fantom gücünü aktivləşdirməyə imkan verir.

ÇIXIŞ

• Bu bölmədə iki oxutma kanalı üçün səs səviyyəsinə nəzarət sürgüləri və siqnal səviyyəsi ölçənlər var. Bunun altında oxutmanı SESSİZ etməyə imkan verən düymə var və hər bir kanal üçün dB-də göstərilən oxutma səviyyəsinin dəyərləri var.
• Həm sol, həm də sağ kanalları eyni vaxtda (stereo) idarə etmək üçün siçan göstəricisini iki fader arasında ortada hərəkət etdirməlisiniz. Kanalları müstəqil olaraq dəyişmək üçün birbaşa hər bir fader üzərinə klikləyin.

Gecikmə və bufer parametrləri

• İdarəetmə Panelindəki Config > Latency vasitəsilə Amber i1 sürücüsü üçün gecikmə parametrini (həmçinin “bufer ölçüsü” adlanır) dəyişmək mümkündür. Daha kiçik gecikmə daha kiçik bufer ölçüsü və dəyərinin nəticəsidir. Tipik tətbiqdən asılı olaraq (məsələn, proqram sintezatorlarının oxunması üçün) daha kiçik gecikmə ilə daha kiçik bir bufer bir üstünlükdür.tage. Eyni zamanda, ən yaxşı gecikmə parametri dolayısı olaraq sisteminizin performansından və sistem yükünün yüksək olmasından asılıdır (məsələn, daha aktiv kanallar və plugins), gecikmə müddətini artırmaq daha yaxşı ola bilər. Gecikmə bufer ölçüsü s adlı dəyərdə seçiliramples və millisaniyələrdə faktiki gecikmə vaxtı ilə maraqlanırsınızsa, bir çox qeyd proqramı bu dəyəri oradakı parametrlər dialoqunda göstərir. Nəzərə alın ki, Amber i1-dən istifadə edərək audio proqramı işə salmazdan əvvəl gecikmə vaxtının qurulması lazımdır.
• Konfiqurasiya > USB Bufer vasitəsilə siz sürücü tərəfindən istifadə olunan USB məlumat ötürmə buferlərinin sayını seçə bilərsiniz. Bir çox hallarda bu dəyərlərin dəyişdirilməsinə ehtiyac yoxdur, lakin onlar audionun gecikməsinə və sabitliyə bir qədər təsir etdiyi üçün biz sizə bu parametri dəqiq tənzimləməyə imkan veririk. Real vaxt rejimində işləmə və gecikmə dəyərlərinin və ya yüksək sistem yükündə daha yaxşı performansın kritik olduğu bəzi tətbiqlərdə siz burada əlavə olaraq dəyərləri optimallaşdıra bilərsiniz. Sisteminizdə hansı dəyərin ən yaxşısı eyni zamanda hansı digər USB cihazlarının istifadə edildiyi və kompüterinizdə hansı USB nəzarətçinin quraşdırıldığı kimi bir sıra amillərdən asılıdır.

DirectWIRE Routing və virtual kanallar

• Windows altında, Amber i1-də audio axınların tam rəqəmsal daxili geri dönmə qeydinə imkan verən DirectWIRE Routing adlı bir xüsusiyyət var. Bu, audio proqramlar arasında audio siqnalları ötürmək, qarışıq enişlər yaratmaq və ya onlayn canlı yayım proqramları üçün məzmun təmin etmək üçün əla xüsusiyyətdir.
  Qeyd: DirectWIRE xüsusi proqramlar və peşəkar istifadə üçün çox güclü xüsusiyyətdir. Yalnız bir audio proqramı olan və təmiz səsin oxunması üçün əksər standart səsyazma proqramları üçün heç bir DirectWIRE parametrləri tələb olunmur və nəyə nail olmaq istədiyinizi bilmirsinizsə, bu parametrləri dəyişməməlisiniz.
• Müvafiq parametrlər dialoqunu açmaq üçün idarəetmə paneli proqramının yuxarı menyusu vasitəsilə DirectWIRE > Marşrutlaşdırma girişini seçin və aşağıdakı pəncərə görünəcək:



• Bu dialoq ekranda virtual kabellərlə oynatma (çıxış) kanallarını və giriş kanallarını virtual olaraq birləşdirməyə imkan verir.
• Üç əsas sütun INPUT (fiziki aparat giriş kanalı), WDM/MME (Microsoft MME və WDM driver standartından istifadə edən audio proqram təminatının oxutma/çıxış və giriş siqnalları) və ASIO (oynatma/çıxış və giriş siqnalları) ilə etiketlənir. ASIO driver standartından istifadə edən audio proqram).
• Yuxarıdan aşağıya doğru olan cərgələr mövcud kanalları, ilk olaraq iki fiziki kanal 1 və 2 və onun altında 3-dən 6-ya qədər nömrələnmiş iki cüt VİRTUAL kanalı təmsil edir. Həm fiziki, həm də virtual kanallar Windows və Windows altında ayrı stereo WDM/MME cihazları kimi təmsil olunur. proqramlarınızda və həmçinin həmin sürücü standartından istifadə edən proqram təminatında ASIO sürücüsü vasitəsilə əldə edilə bilən kanallar kimi.
• Aşağıdakı MIX 3/4 TO 1/2 və MIX 5/6 TO 1/2 düymələri virtual kanallar 3/4 (və ya virtual kanallar 5/6) vasitəsilə səsləndirilən audio siqnalı fiziki siqnala qarışdırmağa imkan verir. tələb olunarsa, çıxış 1/2.
• Nəhayət, MME/WDM və ASIO oxutma tələb olunarsa OUT düyməsini klikləməklə səssizləşdirilə bilər (= fiziki çıxışa göndərilmir).

DirectWIRE example

• Əlavə izahat üçün aşağıdakı keçmişə baxaqampkonfiqurasiya. Nəzərə alın ki, DirectWIRE-in hər bir tətbiqi spesifikdir və müəyyən mürəkkəb tələblər üçün demək olar ki, universal quraşdırma yoxdur. Bu keçmişample sadəcə bəzi güclü variantları göstərməkdir:



• Siz burada ASIO OUT 1 və ASIO OUT 2 ilə WDM/MME VIRTUAL IN 1 və WDM/MME VIRTUAL IN 2 arasında əlaqələri görə bilərsiniz. Bu o deməkdir ki, ASIO tətbiqinin kanal 1 və 2 vasitəsilə hər hansı oxunması (məsələn, sizin DAW) olacaq. WDM/MME dalğa cihazı 3/4-ə göndərilib, ASIO proqramının çıxışını 3/4 kanalında qeyd edən proqramla yazmağa və ya bəlkə də canlı yayımlamağa imkan verir.
• Siz həmçinin görə bilərsiniz ki, kanal 1 və 2-nin oxudulması (WDM/MME OUT 1 və WDM/MME OUT 2) kanal 1 və 2-nin ASIO girişi ilə bağlıdır (ASIO IN 1 və ASIO IN 2). Bu o deməkdir ki, hər hansı MME/WDM uyğun proqram təminatı 1 və 2-ci kanalda ifa olunan hər şey ASIO tətbiqinizdə giriş siqnalı kimi qeydə alına/emal oluna bilər. OUT düyməsi səssizə qoyulduğundan bu siqnal Amber i1-in fiziki çıxışı vasitəsilə eşidilmir.
• Nəhayət, aktivləşdirilmiş MIX 3/4 TO 1/2 düyməsi o deməkdir ki, virtual kanal 3/4 vasitəsilə ifa olunan hər şey Amber i1-in fiziki çıxışında eşidilə bilər.

DirectWIRE geri dönmə

• Amber i1 həmçinin DirectWIRE Loopback adlandırdığımız funksiyanı, istifadə etdiyiniz audio proqramlardan asılı olmayaraq səsləndirmə siqnallarını yazmaq və ya yayımlamaq üçün sürətli, sadə və səmərəli həlli təmin edir.
• Müvafiq dialoqu açmaq üçün idarəetmə panelinin proqram təminatının yuxarı menyusu vasitəsilə DirectWIRE > Geri dönmə girişini seçin və virtual oxutma kanalı 3 və 4-dən və ya avadanlıq oxutma kanalı 1-dən siqnalları geri qaytarmaq seçimini göstərən aşağıdakı pəncərə görünür. 2.



• Amber i1 3 və 4-cü giriş kanalları kimi virtual kanal qeyd cihazını təmin edir.
• Varsayılan olaraq (yuxarıda solda göstərilmişdir), orada qeydə alına bilən siqnal virtual oxutma cihazı kanalı 3 və 4 vasitəsilə səsləndirilən siqnalla eynidir.
• Alternativ olaraq (yuxarıda sağda göstərilmişdir), orada qeydə alına bilən siqnal kanal 1 və 2-dən gələn əsas oxutma siqnalı ilə eynidir, bu da xətt çıxışı və qulaqlıq çıxışları vasitəsilə göndərilən eyni siqnaldır.
• Bu, oxutmanı daxildə qeyd etməyə imkan verir. Məsələn, siz onu başqa proqramla yazarkən hər hansı bir proqramda istənilən audio siqnalı oxutmaq üçün istifadə edə bilərsiniz və ya eyni kompüterdə əsas master çıxış siqnalını qeyd edə bilərsiniz. Çoxlu mümkün proqramlar var, yəni siz onlayn yayımladığınız şeyi qeyd edə və ya proqram sintezatoru proqramının çıxışını saxlaya bilərsiniz. Yaxud real vaxtda nə etdiyinizi internetdə yayımlayırsınız.

Windows Audio Parametrləri

• Windows Sound idarəetmə paneli ikonası vasitəsilə və ya seçərək File > İdarəetmə panelimizin proqram təminatında Windows Audio Parametrləri ilə siz bu Oxutma və Yazma dialoqlarını aça bilərsiniz:


• Oynatma bölməsində siz Windows-un Dinamikləri etiketlədiyi əsas MME / WDM audio cihazını görə bilərsiniz. Bu, 1 və 2 çıxış kanallarını təmsil edir. Bundan əlavə, virtual kanalları olan iki cihaz var, Amber i1 3&4 Loopback və Amber i1 5&6 Loopback.
• Sistem səslərini eşitmək və sizin kimi standart proqramlardan səsləri eşitmək üçün web brauzeri və ya Amber i1 vasitəsilə media pleyerini istifadə etsəniz, üzərinə klikləməklə onu əməliyyat sisteminizdə defolt cihaz kimi seçməlisiniz və sonra Defolt təyin et klikləyin.
• Qeydiyyat bölməsində analoji olaraq, fiziki giriş kanallarından siqnalları qeyd etmək üçün istifadə olunan 1 və 2-ci kanalı təmsil edən əsas giriş cihazı var. Virtual kanalları olan iki cihaz da var, Amber i1 3&4 Loopback və Amber i1 5&6 Loopback.
• Nəzərə alın ki, kompüterinizdə artıq quraşdırılmış hər hansı audio avadanlığı da bu siyahıda görünəcək və siz burada standart olaraq hansından istifadə etmək istədiyinizi seçməlisiniz. Qeyd edək ki, əksər audio proqramlar bunun üçün öz parametrlərinə malikdir.

OS X / macOS İdarəetmə Paneli

• Bu fəsil Amber i1 İdarəetmə Panelini və onun Mac-da funksiyalarını təsvir edir. OS X / macOS altında, Proqramlar qovluğunda Amber i1 işarəsini tapa bilərsiniz. İdarəetmə paneli proqramını işə salmaq üçün bunun üzərinə iki dəfə klikləyin və aşağıdakı dialoq pəncərəsi görünəcək:


• The File menyuda “Həmişə üstdə” adlı seçim təmin edilir ki, bu da İdarəetmə Panelinin digər proqram təminatında işləyərkən belə görünən qalmasını təmin edir və siz orada macOS Audio Parametrlərini işə sala bilərsiniz.
• Konfiqurasiya menyusu panel parametrləri üçün Zavod parametrlərini yükləməyə imkan verir və siz S seçə bilərsiniz.ample dərəcəsi orada da. Amber i1 rəqəmsal audio interfeysi olduğundan, bütün proqramlar və audio verilənlər eyni s ilə işlənəcəkampmüəyyən bir zamanda dərəcəsi. Aparat yerli olaraq 44.1 kHz ilə 192 kHz arasında olan sürətləri dəstəkləyir.
• Yardım > Haqqında girişi cari versiya məlumatını göstərir.
• Əsas dialoq iki bölmədən ibarətdir:

GİRİŞ
Bu bölmə sizə qeyd üçün istifadə olunan giriş mənbəyini seçməyə imkan verir: LINE (= arxa tərəfdəki xətt girişi), MIC (= mikrofon girişi), HI-Z (= gitara / alət girişi) və ya MIC/HI-Z (= mikrofon girişi) sol kanalda və sağ kanalda gitara / alət girişi). MIC-in yanındakı 48V açarı mikrofon girişi üçün fantom gücünü aktivləşdirməyə imkan verir.

ÇIXIŞ

• Bu bölmədə iki oxutma kanalı üçün səs səviyyəsinə nəzarət sürgüləri var. Onun altında oxutmanı SESSİZ etməyə imkan verən düymə var.
• Həm sol, həm də sağ kanalları eyni vaxtda (stereo) idarə etmək üçün siçan göstəricisini iki fader arasında ortada hərəkət etdirməlisiniz. Kanalları müstəqil olaraq dəyişmək üçün birbaşa hər bir fader üzərinə klikləyin.

Gecikmə və bufer parametrləri
Windows-dan fərqli olaraq, OS X/macOS-da gecikmə parametri audio proqramdan (yəni DAW) asılıdır və adətən idarəetmə panelimizin proqram təminatında deyil, həmin proqramın audio parametrləri daxilində quraşdırılır. Əgər əmin deyilsinizsə, istifadə etdiyiniz audio proqramının təlimatını yoxlayın.

DirectWIRE geri dönmə

• Amber i1 həmçinin DirectWIRE Loopback adlandırdığımız funksiyanı, istifadə etdiyiniz audio proqramlardan asılı olmayaraq səsləndirmə siqnallarını yazmaq və ya yayımlamaq üçün sürətli, sadə və səmərəli həlli təmin edir.
• Müvafiq dialoqu açmaq üçün idarəetmə panelinin proqram təminatının yuxarı menyusu vasitəsilə DirectWIRE > Geri dönmə girişini seçin və virtual oxutma kanalı 3 və 4-dən və ya avadanlıq oxutma kanalı 1-dən siqnalları geri qaytarmaq seçimini göstərən aşağıdakı pəncərə görünür. 2.



• Amber i1 3 və 4-cü giriş kanalları kimi virtual kanal qeyd cihazını təmin edir.
• Varsayılan olaraq (yuxarıda solda göstərilmişdir), orada qeydə alına bilən siqnal virtual oxutma cihazı kanalı 3 və 4 vasitəsilə səsləndirilən siqnalla eynidir.
• Alternativ olaraq (yuxarıda sağda göstərilmişdir), orada qeydə alına bilən siqnal kanal 1 və 2-dən gələn əsas oxutma siqnalı ilə eynidir, bu da xətt çıxışı və qulaqlıq çıxışları vasitəsilə göndərilən eyni siqnaldır.
• Bu, oxutmanı daxildə qeyd etməyə imkan verir. Məsələn, siz onu başqa proqramla yazarkən hər hansı bir proqramda istənilən audio siqnalı oxutmaq üçün istifadə edə bilərsiniz və ya eyni kompüterdə əsas master çıxış siqnalını qeyd edə bilərsiniz. Çoxlu mümkün proqramlar var, yəni siz onlayn yayımladığınız şeyi qeyd edə və ya proqram sintezatoru proqramının çıxışını saxlaya bilərsiniz. Yaxud real vaxtda nə etdiyinizi internetdə yayımlayırsınız.

Spesifikasiyalar

• USB-C konnektoru ilə USB 3.1 audio interfeysi, USB 2.0 uyğun (“A tipi” – “C tipi” kabel daxildir, “C tipi” - “C tipi” kabel daxil deyil)
• USB avtobusla işləyir
• 2-bit / 2kHz-də 24 giriş / 192 çıxış kanalı
• XLR kombo mikrofon əvvəlcədənamp, +48V fantom güc dəstəyi, 107dB(a) dinamik diapazon, 51dB taxıl diapazonu, 3 KΩ empedans
• 1/4″ TS konnektoru ilə Hi-Z alət girişi, 104dB(a) dinamik diapazon, 51dB taxıl diapazonu, 1 MΩ empedans
• balanssız RCA konnektorları ilə xətt girişi, 10 KΩ empedans
• balanssız / balanslaşdırılmış 1/4″ TRS konnektorları ilə xətt çıxışı, 100 Ω empedans
• 1/4″ TRS konnektoru ilə qulaqlıq çıxışı, maks. 9.8dBu. çıxış səviyyəsi, 32 Ω empedans
• 114dB(a) dinamik diapazonlu ADC
• 114dB(a) dinamik diapazonlu DAC
• tezlik reaksiyası: 20Hz - 20kHz, +/- 0.02 dB
• giriş / çıxış crossfade mikser ilə real vaxt aparat giriş monitorinqi
• master çıxış həcminə nəzarət
• daxili qeyd üçün hardware loopback kanalı
• EWDM sürücüsü ASIO 10, MME, WDM, DirectSound və virtual kanallarla Windows 11/2.0-i dəstəkləyir
• Apple-dan yerli CoreAudio USB audio drayveri vasitəsilə OS X / macOS (10.9 və yuxarı) dəstəkləyir (sürücü quraşdırılmasına ehtiyac yoxdur)
• 100% sinif uyğunluğu (ALSA vasitəsilə Linux kimi bir çox müasir əməliyyat sistemlərində, həmçinin iOS əsaslı və digər mobil cihazlarda heç bir sürücü quraşdırılması tələb olunmur)

Ümumi məlumat

Razısınız?
Əgər bir şey gözlənildiyi kimi işləmirsə, lütfən, məhsulu geri qaytarmayın və əvvəlcə www.esi-audio.com vasitəsilə texniki dəstək seçimlərimizdən istifadə edin və ya yerli distribyutorunuzla əlaqə saxlayın. Bizə rəy bildirməkdən və ya yenidən yazmaqdan çəkinməyinview onlayn. Məhsullarımızı təkmilləşdirmək üçün sizdən eşitməyi sevirik!

Ticarət nişanları
ESI, Amber və Amber i1 ESI Audiotechnik GmbH şirkətinin ticarət nişanlarıdır. Windows Microsoft Korporasiyasının ticarət nişanıdır. Digər məhsul və brend adlar müvafiq şirkətlərin ticarət nişanları və ya qeydə alınmış ticarət nişanlarıdır.

FCC və CE Tənzimləmə Xəbərdarlığı

• Bu cihaz FCC Qaydalarının 15-ci hissəsinə uyğundur. Əməliyyat aşağıdakı iki şərtə tabedir: (1) bu cihaz zərərli müdaxiləyə səbəb ola bilməz və (2) bu cihaz arzuolunmaz işə səbəb ola biləcək müdaxilə də daxil olmaqla qəbul edilən hər hansı müdaxiləni qəbul etməlidir. Diqqət: Bu cihazın konstruksiyasında edilən hər hansı dəyişiklik və ya modifikasiyalar uyğunluğa cavabdeh olan tərəf tərəfindən açıq şəkildə təsdiqlənmir, istifadəçinin avadanlığı idarə etmək səlahiyyətini ləğv edə bilər.
• Qeyd: Bu avadanlıq sınaqdan keçirilmiş və FCC Qaydalarının 15-ci hissəsinə uyğun olaraq A sinfi rəqəmsal cihaz üçün məhdudiyyətlərə uyğun olduğu müəyyən edilmişdir. Bu məhdudiyyətlər avadanlıq kommersiya mühitində işlədildikdə zərərli müdaxilədən ağlabatan müdafiəni təmin etmək üçün nəzərdə tutulmuşdur. Bu avadanlıq radiotezlik enerjisi yaradır, istifadə edir və yaya bilər və təlimat kitabçasına uyğun quraşdırılıb istifadə edilmədikdə, radio rabitəsinə zərərli müdaxilə yarada bilər. Bu avadanlığın yaşayış məntəqəsində istismarı zərərli müdaxiləyə səbəb ola bilər, bu halda istifadəçidən müdaxiləni öz hesabına düzəltməsi tələb olunacaq. Lazım gələrsə, əlavə təkliflər üçün təcrübəli radio/televiziya texnikinə müraciət edin.



Yazışmalar
Texniki dəstək sorğuları üçün www.esi-audio.com saytında ən yaxın diler, yerli distribyutor və ya ESI dəstəyi ilə əlaqə saxlayın. Zəhmət olmasa, tez-tez verilən suallar, quraşdırma videoları və məhsullarımızla bağlı texniki təfərrüatları olan geniş Bilik Bazamızı da bizim dəstək bölməmizdə yoxlayın. websayt.

İmtina

• Bütün xüsusiyyətlər və spesifikasiyalar xəbərdarlıq edilmədən dəyişdirilə bilər.
• Bu təlimatın hissələri daim yenilənir. Zəhmət olmasa yoxlayın web ən son yeniləmə məlumatları üçün bəzən www.esi-audio.com saytı.
