سمارټ تڼۍ
د LoRaWAN® سره
WS101
د کارن لارښود
د خوندیتوب احتیاطونه
Milesight به د دې عملیاتي لارښود لارښوونو نه پیروي کولو په پایله کې د کوم زیان یا زیان مسؤلیت په غاړه واخلي.
- وسیله باید په هیڅ ډول بدلون ونلري.
- وسیله د هغه شیانو سره نژدی مه کیږدئ چې د لوڅو لمبو سره وي.
- هغه وسیله مه کېږدئ چیرې چې تودوخه د عملیاتي حد څخه ښکته / پورته وي.
- کله چې بیټرۍ نصب کړئ، مهرباني وکړئ دا په سمه توګه نصب کړئ، او د برعکس یا غلط ماډل نصب مه کوئ.
- بیټرۍ لرې کړئ که چیرې وسیله د یوې مودې لپاره ونه کارول شي. که نه نو، بیټرۍ به لیک او وسیله ته زیان ورسوي.
- وسیله باید هیڅکله د شاکونو یا تاثیراتو تابع نشي.
د موافقت اعالمیه
WS101 د اړینو اړتیاو او د CE، FCC، او RoHS نورو اړوندو احکامو سره مطابقت لري.
د FCC خبرداری
دا وسیله د FCC قواعدو برخه 15 سره مطابقت لري. عملیات د لاندې دوو شرایطو تابع دي
- دا وسیله ممکن د زیان رسونکي مداخلې لامل نشي، او
- دا وسیله باید هر ډول لاسوهنه ومني، پشمول هغه مداخله چې ممکن د ناغوښتل شوي عملیاتو لامل شي. بدلونونه یا تعدیلات چې د موافقت لپاره مسؤل ګوند لخوا په څرګند ډول تصویب شوي ندي کولی شي د تجهیزاتو چلولو لپاره د کارونکي واک باطل کړي.
نوټ 1: دا تجهیزات ازمول شوي او موندل شوي چې د B ټولګي ډیجیټل وسیلې لپاره محدودیتونو سره مطابقت لري ، د FCC مقرراتو 15 برخې سره سم. دا محدودیتونه ډیزاین شوي ترڅو د استوګنې په نصب کې د زیان رسونکي مداخلې پروړاندې مناسب محافظت چمتو کړي. دا تجهیزات د راډیو فریکونسۍ انرژي تولیدوي ، کاروي او کولی شي خپروي او که چیرې نصب نشي او د لارښوونو سره سم وکارول شي ، ممکن د راډیو مخابراتو ته د زیان رسونکي مداخلې لامل شي. په هرصورت، هیڅ تضمین شتون نلري چې مداخله به په ځانګړي نصب کې واقع نشي. که چیرې دا تجهیزات د راډیو یا تلویزیون استقبال ته د زیان رسونکي مداخلې لامل شي ، کوم چې د تجهیزاتو په بندولو او فعالولو سره پای ته رسیدلی شي ، کارونکي هڅول کیږي چې د لاندې اقداماتو څخه د یو یا ډیرو لخوا د مداخلې سمولو هڅه وکړي:
- د ترلاسه کونکي انتن بیا ځای پرځای کول یا ځای په ځای کول.
- د تجهیزاتو او رسیدونکي ترمینځ جلا کول زیات کړئ.
- تجهیزات په یوه سرکټ کې له هغه څخه توپیر سره وصل کړئ چې ریسیور ورسره وصل دی.
- د مرستې لپاره د ډیلر یا تجربه لرونکي راډیو / تلویزیون تخنیکین سره مشوره وکړئ.
یادونه 2:
- په دې واحد کې بدلونونه یا تعدیلات چې په څرګند ډول د موافقت لپاره مسؤل ګوند لخوا تصویب شوي ندي کولی شي د تجهیزاتو چلولو لپاره د کارونکي واک باطل کړي.
- لږترلږه جلا کول معمولا کارول کیږي لږترلږه 20 سانتي متره.
د چاپ حق © 2011-2021 Milesight. ټول حقونه خوندي دي.
پدې لارښود کې ټول معلومات د کاپي حق قانون لخوا خوندي دي. په دې توګه، هیڅ سازمان یا فرد باید د Xiamen Milesight loT Co., Ltd څخه د لیکل شوي اجازې پرته په هیڅ ډول د دې کارونکي لارښود ټوله یا برخه کاپي یا بیا تولید نکړي.
د مرستې لپاره، مهرباني وکړئ اړیکه ونیسئ
د Milesight تخنیکي ملاتړ:
بریښنالیک: iot.support@milesight.com
ټیلیفون: 86-592-5085280
فکس: 86-592-5023065
پته: 4/F، No.63-2 Wanghai Road, 24 Software Park, Xiamen, China
د بیاکتنې تاریخ
| نیټه | د سند نسخه | تشریح |
| 12-جولايي-21 | وی 1,0 | لومړنۍ نسخه |
عملیاتي فریکونسی:
863.1MHz ~ 869.9MHz د LORA 13.56MHz لپاره د NFC EIRP (MAX.) لپاره:
د LORA لپاره 13.55dBm (اعظمي) -37.50dBuA/m په 10m کې، یا 39.50dBuV/m په 3m کې د NFC لپاره (اعظمي)
د محصول پیژندنه
اوورview
WS101 د بې سیم کنټرولونو، محرکاتو او الارمونو لپاره د LORaWAN® پر بنسټ سمارټ بټن دی. WS101 د ډیری مطبوعاتو کړنو ملاتړ کوي، چې ټول یې د کارونکي لخوا د وسایلو کنټرول یا محرک صحنو لپاره تعریف کیدی شي. سربیره پردې، Milesight د سور تڼۍ نسخه هم وړاندې کوي چې په ابتدايي توګه د بیړني حالت لپاره کارول کیږي. کمپیکٹ او د بیټرۍ ځواکمن شوی، WS101 هرچیرې نصب او لیږدول اسانه دي. WS101 په پراخه توګه په سمارټ کورونو، سمارټ دفترونو، هوټلونو، ښوونځیو او داسې نورو کې کارول کیدی شي. د سینسر ډیټا په ریښتیني وخت کې د معیاري LoRaWAN® پروتوکول په کارولو سره لیږدول کیږي. LoRaWAN® په اوږد واټن کې د کوډ شوي راډیو لیږد فعالوي پداسې حال کې چې ډیر لږ بریښنا مصرفوي. کارونکي کولی شي د Milesight loT کلاوډ یا د کارونکي د خپل غوښتنلیک سرور له لارې الارم ترلاسه کړي.
ځانګړتیاوې
- تر 15 کیلومتره پورې ارتباطي رینج
- د NFC له لارې اسانه ترتیب
- معیاري LoRaWAN® ملاتړ
- Milesight loT کلاوډ مطابقت لري
- د وسیلو کنټرول کولو لپاره د ډیری مطبوعاتي کړنو ملاتړ وکړئ ، صحنه متحرک کړئ یا بیړني الارمونه واستوئ
- کمپیکٹ ډیزاین، د نصب یا لیږدولو لپاره اسانه
- د مطبوعاتو کړنو، د شبکې وضعیت، او د ټیټ بیټرۍ نښې لپاره د LED شاخص او بزر جوړ شوی
د هارډویر پیژندنه
د بسته بندي لیست
که د پورتنیو توکو څخه کوم یو ورک یا خراب شوی وي، مهرباني وکړئ د خپل پلور نماینده سره اړیکه ونیسئ.

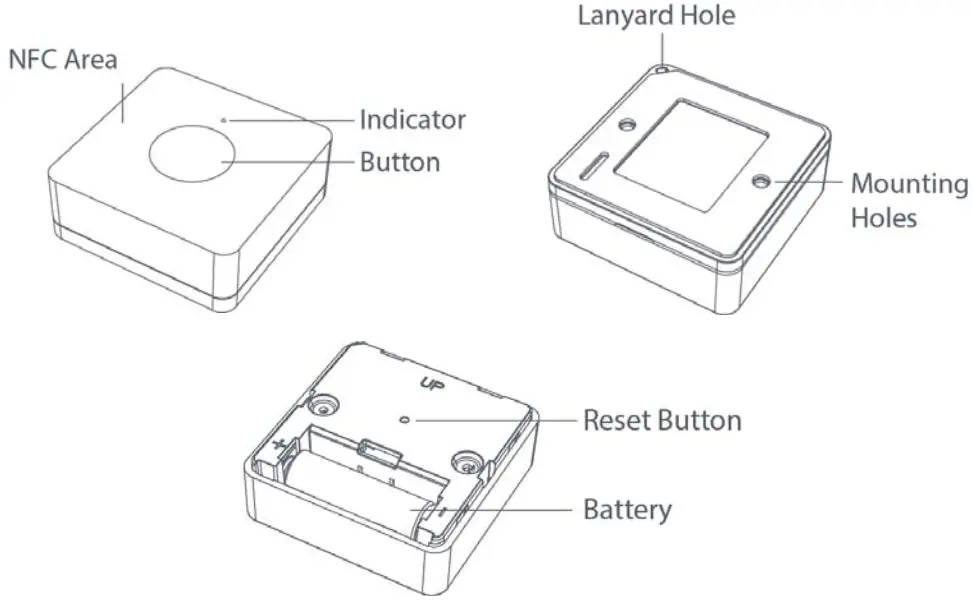

هارډویر ختم شوview

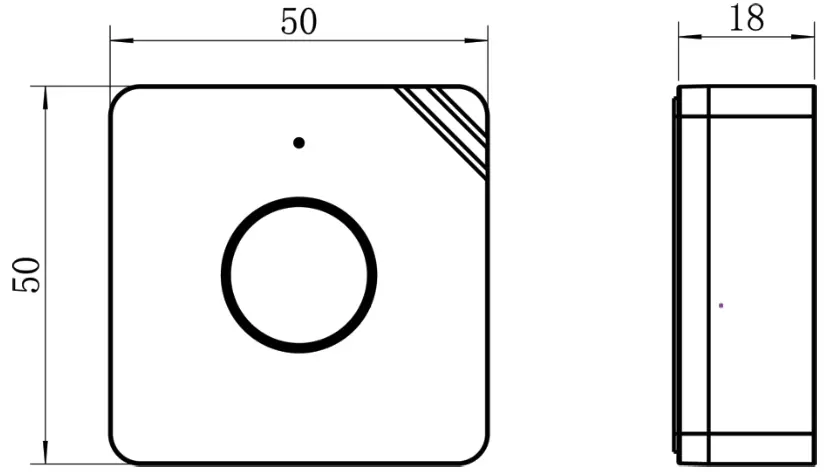

ابعاد (mm)
د ایل ای ډي بternې
WS101 د LED شاخص سره مجهز دی ترڅو د شبکې وضعیت او د ری سیٹ بټن ځانګړتیاوې په ګوته کړي. سربیره پردې، کله چې تڼۍ فشارول شي، شاخص به په ورته وخت کې روښانه شي. سور شاخص پدې معنی دی چې شبکه غیر راجستر ده، پداسې حال کې چې شنه شاخص پدې معنی دی چې وسیله په شبکه کې راجستر شوې.
| فعالیت | عمل | د LED شاخص |
| د شبکې حالت | د شبکې سره یوځای کیدو غوښتنې واستوئ | سور، یو ځل ځلیږي |
| د شبکې سره په بریالیتوب سره یوځای شو | شنه، دوه ځله ټوخی کوي | |
| ریبوټ | د 3s څخه ډیر لپاره د ری سیٹ تڼۍ فشار ورکړئ او ونیسئ | ورو ورو سترګې پټوي |
| فابریکې ته بیا تنظیم کړئ ډیفالټ |
د 10s څخه ډیر لپاره د ری سیٹ تڼۍ فشار ورکړئ او ونیسئ | په چټکۍ سره سترګې پټوي |
د عملیاتو لارښود
WS101 3 ډوله فشاري کړنې وړاندې کوي چې کاروونکو ته اجازه ورکوي مختلف الارمونه تعریف کړي. مهرباني وکړئ د هر عمل مفصل پیغام لپاره 5.1 څپرکی ته مراجعه وکړئ.
| موډ | عمل |
| موډ 1 | تڼۍ لنډ فشار ورکړئ (<3 ثانیې). |
| موډ 2 | تڼۍ اوږد فشار ورکړئ (> 3 ثانیې). |
| موډ 3 | تڼۍ دوه ځله فشار ورکړئ. |
د NFC ترتیب
WS101 د NFC فعال شوي سمارټ فون له لارې تنظیم کیدی شي.

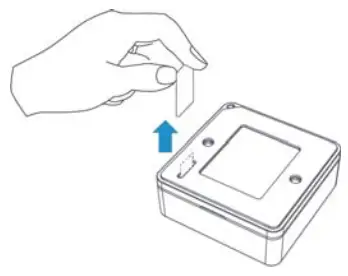

- په آلې کې د بریښنا لپاره د بیټرۍ انسولینګ شیټ وباسئ. شاخص به د 3 ثانیو لپاره په شنه کې روښانه شي کله چې وسیله فعاله شي.
- د ګوګل پلی یا اپ سټور څخه د "Milesight ToolBox" ایپ ډاونلوډ او نصب کړئ.
- په سمارټ فون کې NFC فعال کړئ او د Milesight ToolBox خلاص کړئ.

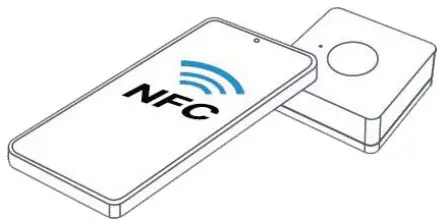

- د وسیلې معلوماتو لوستلو لپاره وسیله ته د NFC ساحې سره سمارټ فون ضمیمه کړئ.
-
د وسایلو لومړني معلومات او ترتیبات به په ToolBox کې وښودل شي که چیرې دا په بریالیتوب سره وپیژندل شي. تاسو کولی شئ په اپلیکیشن کې د لوستلو / لیکلو تڼۍ په کلیک کولو سره وسیله ولولئ او تنظیم کړئ. د وسیلو امنیت ساتلو لپاره ، د نوي سمارټ فون له لارې تنظیم کولو پر مهال د پټنوم اعتبار اړین دی. ډیفالټ پاسورډ 123456 دی.
یادونه:
- د سمارټ فون NFC ساحې موقعیت ډاډمن کړئ او د تلیفون قضیه لرې کولو سپارښتنه کیږي.
- که چیرې سمارټ فون د NFC له لارې د ترتیبونو لوستلو / لیکلو کې پاتې راشي، تلیفون لیرې او بیرته حرکت وکړئ ترڅو بیا هڅه وکړئ.
- WS101 د ToolBox سافټویر لخوا د Milesight loT لخوا چمتو شوي وقف شوي NFC ریډر له لارې هم تنظیم کیدی شي، تاسو کولی شئ دا د آلې دننه د TTL انٹرفیس له لارې هم تنظیم کړئ.
LoORaWAN ترتیبات
د LoRaWAN ترتیبات په LoORaWAN® شبکه کې د لیږد پیرامیټونو تنظیم کولو لپاره کارول کیږي.
د LoRaWAN بنسټیز ترتیبات:

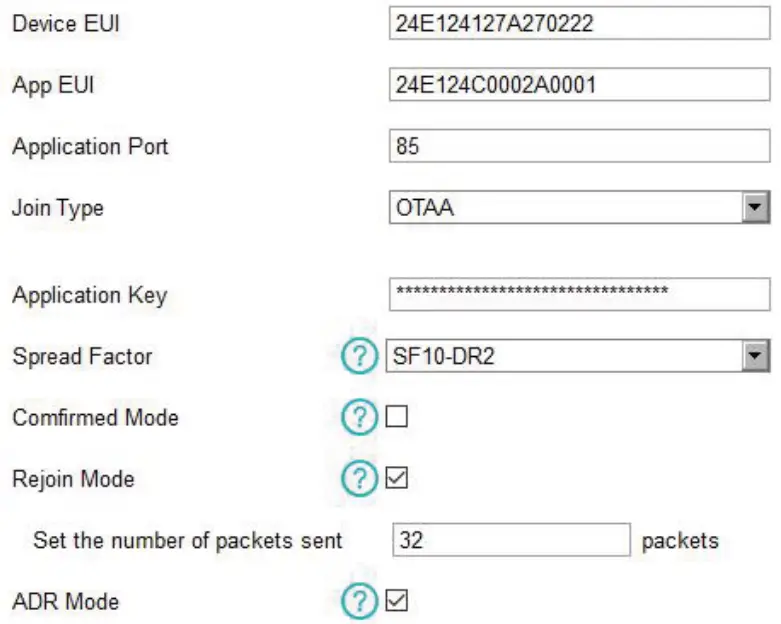

د یوځای کیدو ډول، ایپ EUI، د اپلیکیشن کیلي او نورو معلوماتو تنظیم کولو لپاره آلې ته لاړ شئ -> ترتیب -> د ToolBox اپلیکیشن LoRaWAN ترتیبات. تاسو کولی شئ ټول ترتیبات په ډیفالټ هم وساتئ.
| پیرامیټونه | تفصیل |
| وسیله EUI | د وسیلې ځانګړی ID چې په لیبل کې هم موندل کیدی شي. |
| ایپ EUI | د ډیفالټ ایپ EUI 24E124C0002A0001 دی. |
| د غوښتنلیک پورټ | هغه بندر چې د معلوماتو لیږلو او ترلاسه کولو لپاره کارول کیږي، ډیفالټ پورټ 85 دی. |
| د یوځای کیدو ډول | د OTAA او ABP حالتونه شتون لري. |
| د غوښتنلیک کیلي | د OTAA حالت لپاره اپکی، ډیفالټ 5572404C696E6B4C6F5261 3230313823 دی. |
| د وسیلې پته | د ABP حالت لپاره DevAddr، ډیفالټ د SN له 5 څخه تر 12″ عددونه دي. |
| د شبکې سیشن کیلي | د ABP حالت لپاره Nwkskey، ډیفالټ 5572404C696E6B4C6F52613230313823 دی. |
| د غوښتنلیک سیشن کیلي | د ABP حالت لپاره Appskey، ډیفالټ 5572404C696E6B4C6F52613230313823 دی. |
| د خپریدو عامل | [که ADR غیر فعال وي، وسیله به د دې خپریدو فاکتور له لارې ډاټا واستوي. |
| تایید شوی حالت , |
که چیرې وسیله د شبکې سرور څخه د ACK پاکټ ترلاسه نکړي، نو دا به په ډیری وخت کې 3 ځله ډاټا بیا واستول شي. |
| د بیا یوځای کیدو حالت | د راپور ورکولو وقفه s 30 دقیقې: وسیله به د LoRaMAC پاکټونو ځانګړي ماونټونه واستوي ترڅو د اړیکې حالت چیک کړي ، 30 دقیقې؛ که د ځانګړو کڅوړو لیږلو وروسته هیڅ ځواب نه وي، وسیله به بیا یوځای شي. د راپور ورکولو وقفه> 30 دقیقې: وسیله به د LoRaMAC پاکټونو ځانګړي ماونټونه واستوي ترڅو د راپور ورکولو په هر وقفه کې د ارتباط حالت وګوري؛ که د ځانګړو کڅوړو لیږلو وروسته هیڅ ځواب نه وي، وسیله به بیا یوځای شي. |
| د ADR حالت 0- |
د شبکې سرور ته اجازه ورکړئ چې د وسیلې ډیټا ریټ تنظیم کړي. |
| د Tx بریښنا | د وسیلې بریښنا لیږدوي. |
یادونه:
- مهرباني وکړئ د وسیلې EUI لیست لپاره د پلور نماینده سره اړیکه ونیسئ که چیرې ډیری واحدونه شتون ولري.
- مهرباني وکړئ د پلور نماینده سره اړیکه ونیسئ که تاسو د پیرود دمخه تصادفي ایپ کیلي ته اړتیا لرئ.
- د OTAA حالت غوره کړئ که تاسو د وسیلو اداره کولو لپاره Milesight loT کلاوډ کاروئ.
- یوازې د OTAA حالت د بیا یوځای کیدو حالت ملاتړ کوي.
د LoRaWAN فریکونسی تنظیمات:
د ملاتړ شوي فریکونسۍ غوره کولو لپاره د ToolBox App Setting->LoRaWAN Settings ته لاړ شئ او د اپلنکونو لیږلو لپاره چینلونه غوره کړئ. ډاډ ترلاسه کړئ چې چینلونه د LoORaWAN® دروازې سره سمون لري.
که د وسیلې فریکونسۍ د CN470/AU915/US915 څخه یوه وي ، تاسو کولی شئ د چینل شاخص داخل کړئ چې تاسو یې د ان پټ بکس کې فعال کول غواړئ ، د کوما په واسطه جلا کول.
Examples:
1، 40: د چینل 1 او چینل 40 فعالول
1-40: چینل 1 ته چینل 40 ته فعالول
1-40، 60: چینل 1 ته چینل 40 او چینل 60 ته فعالول
ټول: د ټولو چینلونو فعالول Null: په ګوته کوي چې ټول چینلونه غیر فعال دي
یادونه:
د -868M ماډل لپاره، ډیفالټ فریکونسۍ EU868 ده؛
د -915M ماډل لپاره، ډیفالټ فریکونسۍ AU915 دی.
عمومي ترتیبات

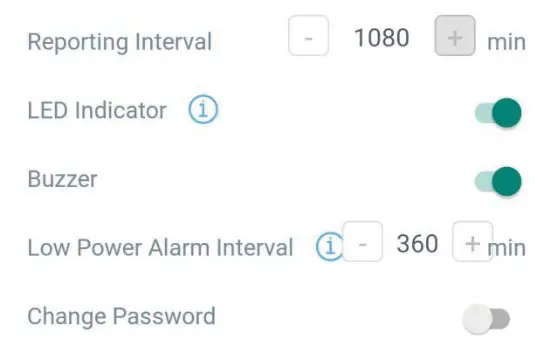

Device->Setting->د ToolBox App عمومي ترتیباتو ته لاړ شئ ترڅو د راپور ورکولو وقفه بدله کړئ، او نور.
| پیرامیټونه | تفصیل |
| د راپور ورکولو وقفه | د شبکې سرور ته د بیټرۍ کچې راپور ورکولو وقفه. ډیفالټ: 1080min |
| د LED شاخص | په 2.4 څپرکي کې ښودل شوي رڼا فعال یا غیر فعال کړئ. یادونه: د ری سیٹ تڼۍ شاخص د غیر فعالولو اجازه نلري. |
| بزر | بزر به د شاخص سره یوځای حرکت وکړي که چیرې وسیله په شبکه کې راجستر وي. |
| د ټیټ بریښنا الارم وقفه | تڼۍ به د دې وقفې سره سم د ټیټ بریښنا الارم راپور ورکړي کله چې بیټرۍ له 10٪ څخه ټیټه وي. |
| پټ نوم بدل کړی | د دې وسیله لیکلو لپاره د ToolBox App لپاره پټنوم بدل کړئ. |
ساتنه
پورته کول
- د Milesight څخه فرم ویئر ډاونلوډ کړئ webسایټ ستاسو سمارټ فون ته.

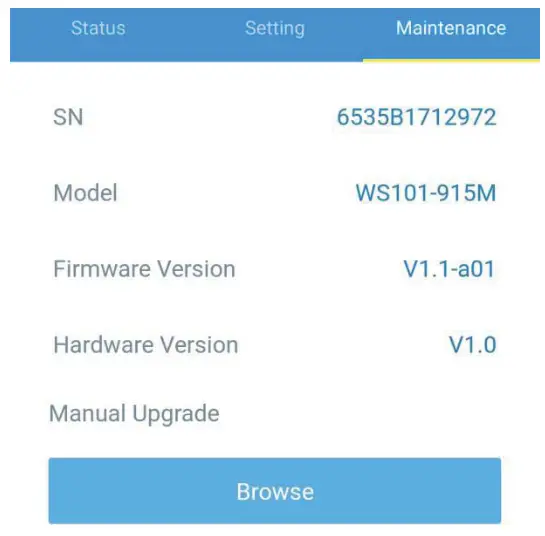

- د ToolBox اپلیکیشن پرانیزئ او د فرم ویئر واردولو او وسیلې لوړولو لپاره "براوز" کلیک وکړئ.
یادونه:
- په ToolBox کې عملیات د نوي کولو پرمهال نه ملاتړ کیږي.
- یوازې د Android نسخه ToolBox د اپ گریڈ فیچر ملاتړ کوي.
بیک اپ
WS101 په لوی مقدار کې د اسانه او ګړندي وسیلې ترتیب لپاره د ترتیب بیک اپ ملاتړ کوي. بیک اپ یوازې د ورته ماډل او LoRa فریکوینسي بانډ سره وسیلو لپاره اجازه لري.
- په اپلیکیشن کې "کینډۍ" پاڼې ته لاړ شئ او اوسني تنظیمات د ټیمپلیټ په توګه خوندي کړئ. تاسو هم کولی شئ ټیمپلیټ ترمیم کړئ file.
- یوه نمونه غوره کړئ file هغه چې په سمارټ فون کې خوندي شوی او "ویلی" کلیک وکړئ، بیا یې د لیکلو ترتیب کولو لپاره بل وسیله سره ضمیمه کړئ.
یادونه: د کينډۍ توکي د کينډۍ د سمولو يا حذف کولو لپاره کيڼ اړخ ته سليډ کړئ. د تشکیلاتو د سمولو لپاره په ټیمپلیټ کلیک وکړئ.
د فابریکې ډیفالټ ته بیا تنظیم کړئ
مهرباني وکړئ د وسیلې د بیا تنظیم کولو لپاره له لاندې میتودونو څخه یوه غوره کړئ:
د هارډویر له لارې: د بیا تنظیم کولو تڼۍ د 10s څخه ډیر لپاره ونیسئ. د بیا تنظیم کولو بشپړیدو وروسته ، شاخص به دوه ځله په شنه کې روښانه شي او وسیله به ریبوټ شي.
د ToolBox اپلیکیشن له لارې: وسیلې ته لاړ شئ -> ساتنه د "ری سیٹ" ټایپ کولو لپاره ، بیا د NFC ساحې سره سمارټ فون د وسیلې سره ضمیمه کړئ ترڅو بشپړ ری سیٹ کړئ.
نصب کول
د 3M ټیپونه حل:
د تڼۍ شاته د 3M ټیپ پیسټ کړئ، بیا بل لوري ته وخورئ او په یوه فلیټ سطح کې یې ځای په ځای کړئ.

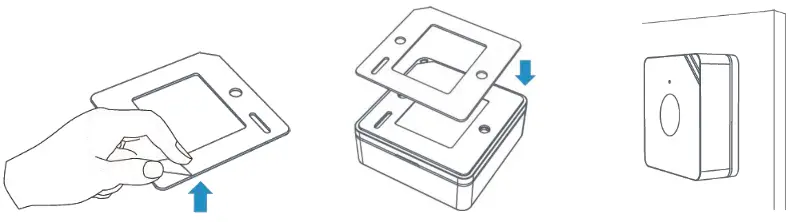

د سکرو اصلاح:
د تڼۍ شاته پوښ لرې کړئ ، د دیوال پلګونه په دیوال کې واچوئ او پوښ یې د پیچونو سره سم کړئ ، بیا وسیله بیرته نصب کړئ.
لانارد:
لاینارډ د تڼۍ څنډې ته نږدې د اپرچر له لارې تېر کړئ، بیا تاسو کولی شئ تڼۍ په کیچینونو او ورته نورو کې ځړ کړئ.
د وسیلې پېلوډ
ټول معلومات د لاندې شکل (HEX) پر بنسټ دي:
| چینل ۱ | ډول 1 | ډاټا 1 | چینل ۱ | ډول 2 | ډاټا 2 | چینل 3 | … |
| 1 بایټ | 1 بایټ | N بایټس | 1 بایټ | 1 بایټ | M بایټس | 1 بایټ | … |
د ډیکوډر لپارهampپه دې ځای کې موندلی شئ https://github.com/Milesight-loT/SensorDecoders.
بنسټیز معلومات
WS101 د شبکې سره یوځای کیدو هرکله د تڼۍ لومړني معلومات راپور ورکوي.
| چینل | ډول | ډیټا Example | تفصیل |
| ff | 01 (د پروتوکول نسخه) | 1 | V1 |
| 08 (آلې SN) | 61 27 a2 17 41 32 | وسیله SN 6127a2174132 ده | |
| 09 (د هارډویر نسخه) | 01 40 | V1.4 | |
| Oa (د سافټویر نسخه) | 0114 | V1.14 | |
| د (د وسیلې ډول) | 00 | ټولګي الف |
ExampLe:
ff 09 01 00 ff 0a 01 02 ff د 00 څخه
| چینل | ډول | ارزښت | چینل | ډول | ارزښت |
| ff | 09 (د هارډویر نسخه) |
0100 (V1.0) | ff | Oa (د سافټویر نسخه) | 0102 (V1.2) |
| چینل | ډول | ارزښت | |||
| ff | د (د وسیلې ډول) | 00 (د الف ټولګي) |
WS101 د راپور ورکولو وقفې سره سم د بیټرۍ کچه راپور ورکوي (د ډیفالټ 1080 دقیقې) او د تڼۍ پیغام کله چې تڼۍ فشارول کیږي.
| چینل | ډول | تفصیل |
| 01 | 75 (د بیټرۍ کچه) | UINTS8، واحد:٪ |
| ff | 2e (د تڼۍ پیغام) | 01: 1 حالت (لنډ پریس) 02: 2 حالت (اوږده فشار) 03: 3 حالت (ډبل فشار) |
ExampLe:
| 017564 | ||
| چینل | ډول | ارزښت |
| 01 | 75 (بیټرۍ) | 64=>100% |
| ff 2e 01 | ||
| چینل | ډول | ارزښت |
| ff | 2e (د تڼۍ پیغام) | 01=> لنډ مطبوعات |
د ښکته کولو کمانډونه
WS101 د وسیلې تنظیم کولو لپاره د ښکته لینک کمانډونو ملاتړ کوي. د غوښتنلیک پورټ په ډیفالټ 85 دی.
| چینل | ډول | ډیټا Example | تفصیل |
| ff | 03 (د راپور ورکولو وقفه ترتیب کړئ) | b0 04 | 130 04 => 04 130 = 1200s |
پای
