Okin Control Box CB.12.20.02 Manual pamaké

1. Produk Langkungview

Okin Control Box CB.12.20.02 mangrupa Unit kontrol éléktronik dirancang pikeun automation tepat na sinkronisasi komponén jati motorized. Éta nyayogikeun kaluaran anu kuat tina 29V sareng 1.5A, nganteurkeun kakuatan 52W pikeun éfisién ngatur operasi motor. Perumahan hideung anu ramping gaduh kadali intuitif sareng panyiri anu jelas pikeun sababaraha fungsi, mastikeun operasi anu lugas sareng ramah-pamaké. kotak kontrol ieu IP20-dipeunteun, nunjukkeun panyalindungan ngalawan objék padet leuwih badag batan 12.5mm, sahingga cocog pikeun pamakéan indoor.

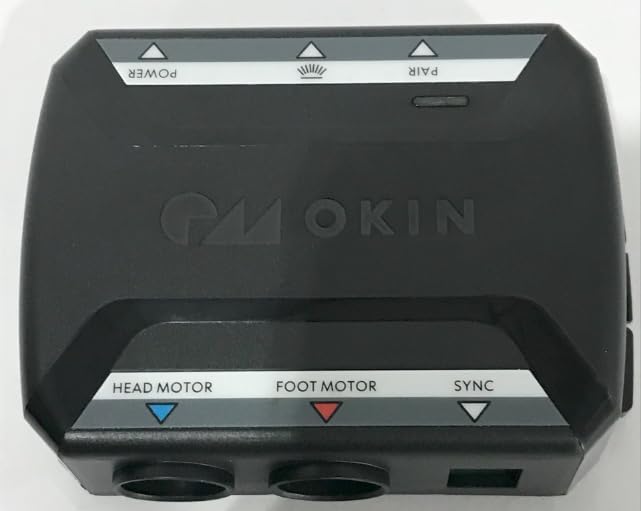

Gambar 1: Top view tina Okin Control Box CB.12.20.02, némbongkeun labél 'POWER', 'PASANGAN', 'HEAD MOTOR', 'FOOT MOTOR', sarta 'Sync'.

Fitur konci:

• Kotak kontrol: CB.12.20.02 kotak kontrol kalawan kaluaran kakuatan 52W sarta spésifikasi 29V / 1.5A pikeun kontrol motor tepat.
• Kontrol Motor Ganda: Fitur antarmuka kontrol khusus pikeun motor sirah sareng operasi motor suku kalayan kamampuan gerakan anu disingkronkeun.
• Konektipitas: Sababaraha palabuhan motor sareng fungsionalitas singkronisasi ngamungkinkeun kontrol gerakan anu ngagabung dina aplikasi jati otomatis.
• Spésifikasi teknis: Alat anu dipeunteun IP20 kalayan sertifikasi ID FCC.
• Desain: Perumahan hideung anu ramping sareng perenah kontrol intuitif nampilkeun panyiri anu jelas sareng indikator LED pikeun operasi anu gampang.

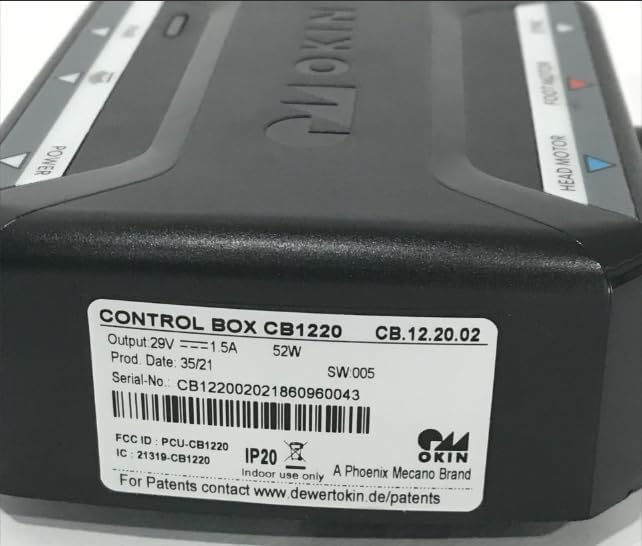

Gambar 2: Sisi view tina kotak kontrol mintonkeun labél produk jeung nomer modél CB.12.20.02, spésifikasi kaluaran, nomer serial, FCC ID, sarta rating IP20.

Gambar 3: Hareupeun view tina kotak kontrol, panyorot dua palabuhan motor sirkular sarta port rectangular tambahan pikeun konektipitas.

Gambar 4: Tukangeun view tina kotak kontrol, némbongkeun port input kakuatan sarta titik sambungan tambahan lianna.

2. Parentah Setup

Okin Control Box CB.12.20.02 dirancang pikeun ngagantian lugas tur instalasi. Ieu mangrupakeun komponén plug-na-muter, hartina euweuh prosedur instalasi kompléks nu ilaharna diperlukeun lamun ngaganti hiji unit idéntik.

1. Pariksa kasaluyuan: Mastikeun yén kotak kontrol anjeun ngaganti ogé model CB.12.20.02. Unit ieu husus dirancang pikeun ngaganti ngan CB.12.20.02 model pikeun mastikeun fungsi ditangtoskeun jeung kasaluyuan.
2. Pegatkeun daya: Sateuacan ngamimitian pamasangan naon waé, pastikeun catu daya kana jati atanapi sistem parantos diputuskeun tina sumber listrik utama.
3. Hapus Unit Old: Taliti pegatkeun sambungan sadaya kabel tina kotak kontrol nu aya. Catet posisi sareng jinis unggal sambungan (contona, Head Motor, Foot Motor, Power, Sync).
4. Pasang Unit Anyar: Sambungkeun kabel saluyu tina sistem jati anjeun ka Okin Control Box CB.12.20.02 anyar. Tingal labél dina kotak kontrol pikeun idéntifikasi port bener:
   • Nyambungkeun Sirah Motor kabel ka port ditunjuk.
   • Nyambungkeun Motor Sampéan kabel ka port ditunjuk.
   • Nyambungkeun wae Singkronkeun kabel lamun sistem Anjeun utilizes gerakan nyingkronkeun.
   • Sambungkeun kabel kakuatan utama ka port input kakuatan.
5. Panempatan Aman: Pastikeun kotak kontrol aman disimpen dina lokasi dimaksudkeun, jauh ti Uap atawa panas kaleuleuwihan.
6. Sambungan Daya: Sakali sadaya sambungan aman, sambungkeun deui catu daya ka sumber listrik utama.

3. Parentah Operasi

Okin Control Box CB.12.20.02 nyadiakeun kontrol intuitif leuwih komponén jati motorized. Kotak kontrol sorangan henteu gaduh tombol anu tiasa dioperasikeun ku pangguna tapi bertindak salaku unit pamrosesan sentral pikeun paréntah anu ditampi tina kadali leungeun anu disambungkeun atanapi antarmuka anu sanés.

fungsi:

• Kontrol Motor Kepala: Ngatur operasi motor sirah, ngamungkinkeun pikeun nyaluyukeun bagian sirah jati.
• Kontrol motor suku: Ngatur operasi motor suku, ngamungkinkeun pikeun nyaluyukeun bagian suku jati.
• Fungsi singkronisasi: Aktipkeun gerakan koordinasi antara sababaraha motor atawa operasi nyingkronkeun sareng komponén séjén disambungkeun, lamun lumaku pikeun sistem jati Anjeun.
• Indikator kakuatan: Hiji indikator LED dina kotak kontrol ilaharna illuminates nalika kakuatan disadiakeun, confirming status operasional.
• papasangan: Tombol atawa indikator 'PAIR' bisa jadi aya pikeun nyieun sambungan nirkabel sareng kadali leungeun nu cocog, upami sistem Anjeun ngarojong fitur ieu. Konsultasi manual kontrol leungeun anjeun pikeun parentah papasangan husus.

Pikeun operasi lengkep gerakan parabot husus Anjeun, tingal manual pamaké disadiakeun kalawan kadali leungeun parabot Anjeun atawa jauh.

4. Pangropéa

Okin Control Box CB.12.20.02 dirancang pikeun durability sarta merlukeun pangropéa minimal. Nuturkeun tungtunan ieu bakal ngabantosan umur panjangna:

• beberesih: Anggo kaén anu lembut sareng garing pikeun ngusap bagian luar kotak kontrol. Ulah make cleaners cair, bahan abrasive, atawa pangleyur, sabab ieu bisa ngaruksak perumahan atawa komponén internal.
• Lingkungan: Pastikeun kotak kontrol disimpen dina lingkungan anu garing, jauh tina sinar panonpoé langsung, panas kaleuleuwihan, sareng Uap. Peringkat IP20 nunjukkeun yén éta henteu ditangtayungan tina asupna cai.
• Manajemén Kabel: Periksa périodik sadaya kabel nu disambungkeun pikeun tanda-tanda maké, fraying, atawa karuksakan. Pastikeun kabel teu diciwit atanapi dina tegangan kaleuleuwihan.
• Ventilasi: Pastikeun kotak kontrol ngagaduhan ventilasi anu cekap sareng henteu katutup, pikeun nyegah panas teuing.

5. Cara ngungkulan

Upami anjeun ngalaman masalah sareng Okin Control Box CB.12.20.02 anjeun, pertimbangkeun léngkah-léngkah ngungkulan umum di handap ieu:

• Taya Daya / Taya Tanggapan:
  • Pariksa lamun kabel kakuatan disambungkeun aman ka duanana kotak kontrol jeung stop kontak témbok.
  • Pariksa yén stop kontak témbok fungsina ku cara nyolok kana alat anu sanés.
  • Pastikeun LED indikator kakuatan dina kotak kontrol cahayana. Upami teu kitu, meureun aya masalah catu daya.
• Motor teu gerak:
  • Pastikeun yén kabel motor geus aman plugged kana port bener dina kotak kontrol (Kepala Motor atawa Foot Motor).
  • Pariksa kabel motor pikeun karuksakan nu katingali.
  • Pastikeun kadali leungeun atawa remote geus fungsi leres tur boga batré seger, lamun lumaku.
• Operasi intermittent:
  • Pariksa sadaya sambungan kabel pikeun looseness.
  • Pastikeun teu aya halangan anu nyegah gerakan motor.
• Sora anu teu biasa:
  • Upami kotak kontrol nyalira ngadamel sora anu teu biasa, pegatkeun sambungan listrik langsung sareng hubungi dukungan palanggan.

Upami léngkah-léngkah ieu henteu ngabéréskeun masalah, disarankeun ngahubungi dukungan palanggan Okin atanapi teknisi anu mumpuni pikeun pitulung salajengna. Entong nyobian muka atanapi ngalereskeun kotak kontrol nyalira, sabab ieu tiasa ngabatalkeun garansi sareng nyababkeun résiko kaamanan.

6. Spésifikasi
