1. Bubuka
Manual ieu nyayogikeun pitunjuk lengkep pikeun pamasangan, operasi, sareng pangropéa KICKER 47KEY2004 4-Channel DSP Smart anjeun. Amplifier sareng Speaker Koaksial KICKER 51KSC6704 KS-Series 6.75". Bundel pamutahiran audio ieu dirancang pikeun ningkatkeun sistem sora kendaraan anjeun kalayan pamrosésan sinyal digital canggih sareng réproduksi sora kualitas luhur. Mangga baca manual ieu sacara saksama sateuacan dipasang sareng dianggo pikeun mastikeun fungsi sareng kaamanan anu leres.
Gambar 1.1: KICKER 47KEY2004 AmpPakét Spiker lifier sareng 51KSC6704.
2. Émbaran Kasalametan
Salawasna perhatikeun pancegahan kaamanan di handap ieu salami instalasi sareng operasi:
- Cabut terminal négatif batré kandaraan sateuacan ngamimitian padamelan listrik naon waé.
- Pastikeun sadaya kabel dihubungkeun sareng diamankeun kalayan leres pikeun nyegah karusakan atanapi korsleting.
- Anggo kabel gauge anu pas pikeun sambungan listrik sareng ground sakumaha anu ditangtukeun ku ampsyarat liifier urang.
- Ulah masang komponén di lokasi anu ngahalangan operasi kandaraan atanapi fitur kaamanan.
- Ulah kakeunaan komponén kana kalembaban anu kaleuleuwihi atanapi suhu anu ekstrim.
- Milarian pamasangan profésional upami anjeun henteu yakin kana léngkah naon waé.
3. Eusi Paket
Pastikeun yén sadaya item aya dina pakét anjeun:
- KICKER 47KEY2004 DSP 4-Kanal Pinter Amppangagung
- Spiker Koaksial KICKER 51KSC6704 KS-Series 6.75" (Sapasang)
- Kabel Harnesses pikeun Amppangagung
- Mikropon Setelan Otomatis KEY
- Pamasangan Hardware
- Manual pangguna (dokumén ieu)
4. Setup jeung Instalasi
4.1 KICKER 47KEY2004 DSP Pinter AmpPamasangan lifier
KICKER 47KEY2004 amplifier dirancang pikeun pamasangan anu ringkes. Pilih lokasi anu garing, ventilasina saé, sareng nyayogikeun pamasangan anu aman.
Gambar 4.1: Hareupeun view tina KICKER 47KEY2004 DSP Smart Amppangagung.
4.1.1 Pamasangan
- Pilih permukaan anu datar sareng aman, sapertos di handapeun korsi atanapi di jero bagasi.
- Ngagunakeun éta amplifier salaku citakan pikeun nandakeun liang pamasangan.
- Bor liang pilot kalawan ati-ati, pastikeun teu aya kabel atawa saluran bahan bakar anu ruksak.
- Ngamankeun nu amppangiket nganggo sekrup pemasangan anu disayogikeun.
4.1.2 Sambungan Wiring
Tingali diagram kabel anu disayogikeun sareng anjeun amppangukur pikeun sambungan anu khusus. Léngkah-léngkah umum kalebet:
Gambar 4.2: Angled view tina KICKER 47KEY2004 Amplifier, nyorot port sambungan.
- Kakuatan (BATT+)Sambungkeun kana terminal positif batré kandaraan nganggo sekering anu cocog (henteu kalebet, biasana 20A).
- Taneuh (GND): Sambungkeun kana titik sasis logam kendaraan anu bersih sareng bulistir.
- Ngahurungkeun Jarak Jauh (REM)Sambungkeun ka output jarak jauh head unit anjeun atanapi ka sumber 12V anu dihurungkeun ku kontak.
- Input: Nyambung ka ampsambungkeun kabel input lifier kana output tingkat speaker atanapi RCA head unit anjeun.
- Kaluaran: Nyambung ka ampsambungkeun kabel kaluaran lifier ka speaker KICKER 51KSC6704. Pastikeun polaritasna leres.
4.1.3 Setelan Otomatis KUNCI
Fitur Setelan Otomatis KEY nganggo mikropon pikeun sacara otomatis ngaoptimalkeun ampsetélan DSP lifier pikeun akustik kandaraan anjeun.
Gambar 4.3: KICKER 47KEY2004 Amplampu nu dipidangkeun sareng mikropon KEY Auto Setup anu kalebet.
- Sambungkeun mikropon KEY Auto Setup ka amppangagung.
- Tempatkeun mikropon dina posisi utama pikeun ngadéngékeun (contona, sandaran sirah supir).
- Turutan parentah husus dina ampmanual khusus lifier pikeun ngamimitian prosés setelan otomatis. Ieu biasana ngalibatkeun maénkeun nada tés sareng ngamungkinkeun amplifier pikeun nganalisis sora.
- DSP bakal otomatis nyaluyukeun panyelarasan waktos, ékualisasi, sareng parameter sanésna.
Pamasangan Spiker Koaksial 4.2 KICKER 51KSC6704 KS-Series 6.75"
Spiker ieu dirancang pikeun gampang diintegrasikeun kana kaseueuran lokasi spiker pabrik.
Gambar 4.4: Sapasang Spiker Koaksial KICKER 51KSC6704 KS-Series 6.75" kalayan kisi-kisi pelindung.
4.2.1 Pamasangan
- Cabut speaker pabrik anu tos aya tina lokasi anu dipikahoyong (contona, panel panto).
- Pastikeun spiker KICKER 51KSC6704 pas kana liangna. Adaptor panginten diperyogikeun pikeun sababaraha kendaraan (henteu kalebet).
- Pasangkeun speaker nganggo sekrup anu disayogikeun.

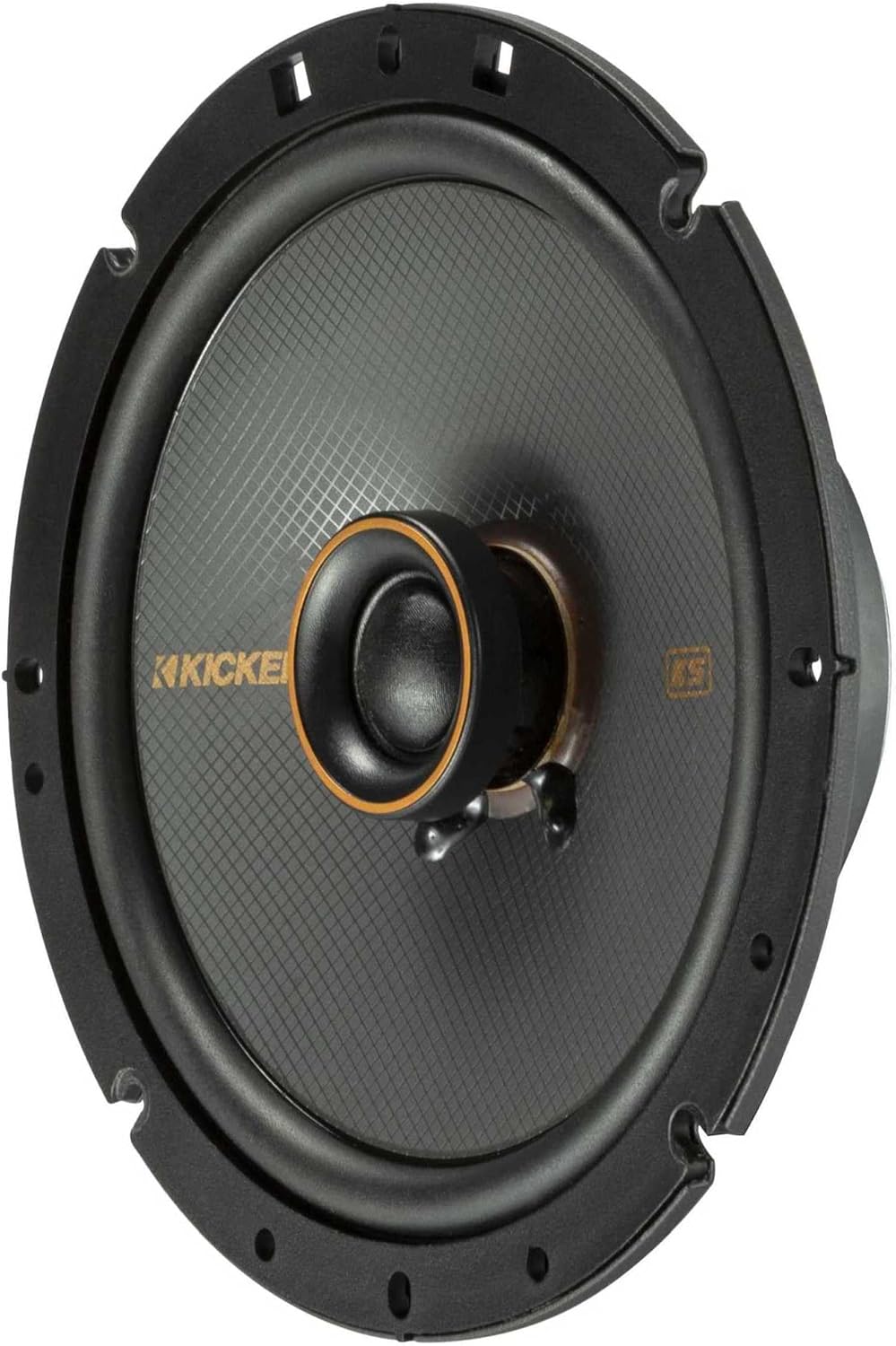

Gambar 4.5: Angled view tina Speaker Koaksial KICKER 51KSC6704 KS-Series 6.75" tanpa grilna, némbongkeun kerucut sareng tweeter.
4.2.2 Kabel
- Sambungkeun kabel spiker tina KICKER 47KEY2004 ampkonektorkeun speaker ka terminal dina speaker KICKER 51KSC6704.
- Perhatikeun polaritas anu leres: positif (+) ka positif, négatif (-) ka négatif. Polaritas anu salah bakal nyababkeun kualitas sora anu goréng.
- Amankeun sadaya sambungan sareng pastikeun kabelna henteu kajepit atanapi kakeunaan.
5. Operasi Sistim anjeun
Sakali dipasang sareng KEY Auto Setup parantos réngsé, sistem audio KICKER anjeun parantos siap dianggo. ampDSP lifier bakal terus ngaoptimalkeun sora. Atur setélan volume sareng sumber audio ngalangkungan head unit kendaraan anjeun.
- Volume Control: Anggo kontrol volume unit sirah anjeun.
- Pilihan SumberPilih sumber audio anu dipikahoyong (radio, Bluetooth, USB, jsb.) tina head unit anjeun.
- Kontrol Nada: Sedengkeun KUNCI amplifier nyayogikeun DSP anu canggih, pangaluyuan minor kana bass/treble masih tiasa dilakukeun ngalangkungan head unit anjeun upami dipikahoyong, sanaos disarankeun pikeun ngandelkeun optimasi KEY.
6. Pangropéa
Komponen audio KICKER anjeun peryogi pangropéa minimal pikeun mastikeun kinerja anu awét.
- beberesih: Anggo lawon anu lemes sareng garing pikeun ngusap ampkisi-kisi lampu jeung speaker. Hindarkeun pembersih atawa pangleyur anu abrasif.
- PamariksaanPariksa sambungan kabel sacara berkala pikeun ayana pageuh sareng tanda-tanda karusakan.
- Lingkungan: Pastikeun lingkungan pamasangan tetep garing sareng bébas tina lebu atanapi runtah anu kaleuleuwihi.
7. Cara ngungkulan
Upami anjeun ngalaman masalah sareng sistem audio KICKER anjeun, tingali masalah sareng solusi umum ieu:
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Taya Sora | Taya kakuatan pikeun amplampu; sinyal input leungit; kabel speaker pegat. | Pariksa daya, ground, sareng sambungan jarak jauh. Pariksa sinyal input tina head unit. Pariksa kabel speaker. |
| Sora Distort | Gain input teuing luhur; speaker ruksak; setélan DSP salah. | Ngurangan volume unit sirah atanapi ampgain input liifier. Pariksa spiker pikeun karusakan. Jalankeun deui KEY Auto Setup. |
| Amplifier Overheating | Ventilasi teu cekap; impedansi teu cocog. | Mastikeun ampliifier gaduh aliran hawa anu cekap. Pariksa cocogna impedansi spiker ampspésifikasi liifier. |
| Taya Bass | Polaritas spiker tibalik; saringan low-pass dipasang kalawan teu leres. | Pariksa polaritas kabel spiker.view ampsetélan liifier pikeun titik crossover. |
8. Spésifikasi
8.1 KICKER 47KEY2004 DSP Pinter 4-Kanal Amppangagung
| Fitur | Spésifikasi |
|---|---|
| Saluran | 4 |
| Kaluaran Kakuatan RMS | 50 Watt x 4 (dina 4 Ohm) |
| Total Daya | 200 Watt |
| DSP Téhnologi | Didorong ku AI, EQ Otomatis, Pangaturan Waktos, Equalizer 40-band |
| Diménsi (D x W x H) | 3.31" x 9.06" x 18" (Diménsi Produk didaptarkeun pikeun pakét, ampliifier téh kompak) |
| Nomer modél | 47KEY2004 |
8.2 KICKER 51KSC6704 KS-Series 6.75" Spiker Koaksial
| Fitur | Spésifikasi |
|---|---|
| Desain Speaker | 2-Jalan Coaxial |
| Ukuran Woofer | 6-3/4" (6.75") |
| Ukuran Tweeter | Kubah Sutra 3/4" |
| Impedansi dipeunteun | 4 ohm |
| Dianjurkeun Amplifier Kakuatan | 100 Watt RMS |
| Sensitipitas | 90dB |
| Réspon Frékuénsi | 40-21kHz |
| Bahan Woofer | Polipropiléna kalayan Sakuriling Karét |
| Tweeter Magnét | Neodymium |
| Nomer modél | 51KSC6704 |
9. Garansi jeung Rojongan
Produk KICKER dirancang pikeun reliabilitas sareng kinerja. Kanggo inpormasi garansi khusus, mangga tingali kartu garansi anu kalebet dina produk anjeun atanapi kunjungi situs resmi KICKER. websitus. Kanggo dukungan téknis, bantuan ngungkulan masalah, atanapi milarian pusat layanan resmi, mangga ngahubungi layanan palanggan KICKER sacara langsung.
KICKER Resmi Websitus: www.kicker.com
Rojongan Palanggan: Tingali inpormasi kontak dina KICKER websitus atanapi bungkusan produk Anjeun.
