Buku Panduan Pangguna FiiO TT13 Putar Stereo Vinyl Otomatis Pinuh

1. Bubuka

Manual ieu nyayogikeun pitunjuk anu lengkep pikeun FiiO TT13 Fully Automatic Vinyl Stereo Turntable. Mangga baca manual ieu sacara saksama sateuacan ngoperasikeun alat pikeun mastikeun panggunaan anu leres sareng umur panjang. FiiO TT13 dirancang pikeun pamuteran vinil anu merenah, nampilkeun tonearm otomatis pinuh, phono pre-in anu kuat.amp, sareng konéktivitas Bluetooth.

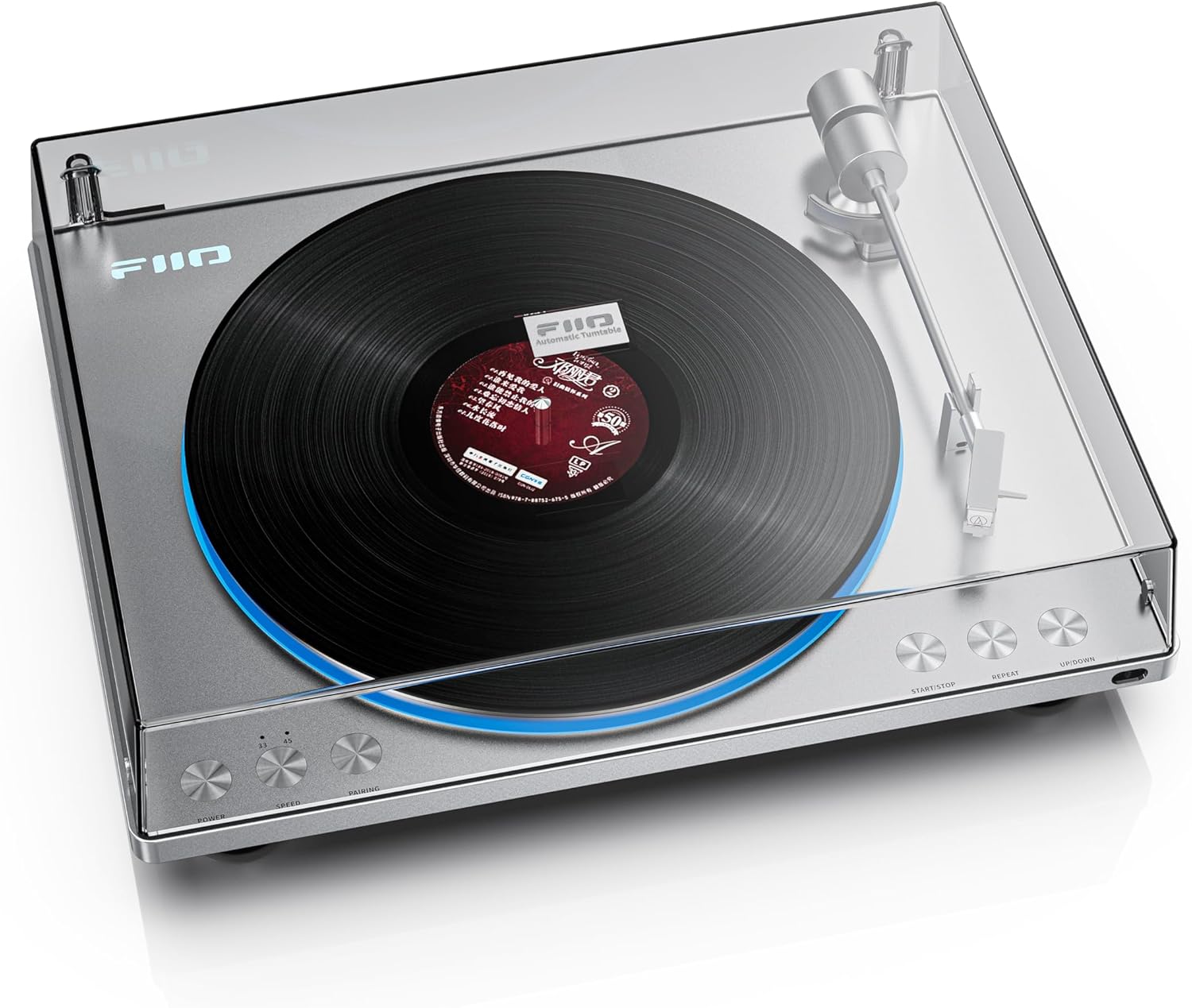

Gambar 1: FiiO TT13 Turntable Leuwihview

2. Eusi Paket

Pastikeun yén sadaya item anu didaptarkeun di handap kalebet kana pakét anjeun:

• Meja putar aluminium cor (1)
• Alas piring (1)
• Kabel listrik (1)
• Kabel audio RCA (kalebet kabel ground) (1)
• Kadali jarak jauh infra red khusus (1)
• Pituduh ngamimitian gancang (1)
• Kartu Garansi (1)
• Adaptor rékaman 45 RPM liang ageung 7 inci (1)

3. Parentah Setup

3.1 Majelis Awal

1. Ngabongkar bungkusan: Sacara saksama miceun sadaya komponén tina bungkusan.
2. Pamasangan piring: Tempatkeun pelat aluminium die-cast kana spindle turntable.
3. Pamasangan sabuk: Lipet sabuk penggerak karét lalaunan di sabudeureun katrol motor sareng sisi jero platter. Tab disayogikeun dina sabuk supados langkung gampang diurus.
4. Tikar Piring: Tempatkeun alas piring di luhur piring aluminium.
5. Panutup lebu: Pasang panutup lebu ku cara ngajajarkeun engselna sareng slot dina dasar turntable.

Gambar 2: Turntable nganggo Platter sareng Tonearm

3.2 Sambungan Daya

Sambungkeun kabel daya anu disayogikeun kana input daya turntable teras kana stop kontak daya AC anu cocog (100-240V). TT13 ogé ngadukung catu daya DC 12V-1A éksternal pikeun skénario kasatiaan tinggi.

Gambar 3: Desain Catu Daya Ganda DC/AC

3.3 Sambungan Audio

TT13 dilengkepan ku phono pre-dipasang.amp, ngamungkinkeun sambungan langsung ka spiker anu diaktipkeun atanapi ampinput tingkat saluran lifier. Anggo kabel audio RCA anu disayogikeun.

• Sambungkeun kabel RCA tina LINE OUT turntable ka ampAUX/LINE IN ti lifier atawa langsung ka speaker nu diaktipkeun.
• Pastikeun kabel ground parantos nyambung upami anjeun amplifier gaduh terminal ground khusus.

3.4 Pamasangan Bluetooth (Vérsi Bluetooth Hungkul)

Versi Bluetooth TT13 ngadukung transmisi aptX/aptX Low Latency/aptX HD/SBC pikeun audio nirkabel.

1. Daya dina turntable.
2. Pencét tombol 'PAIRING' dina turntable atanapi remote control pikeun lebet kana modeu pairing Bluetooth. Lampu indikator bakal kedip-kedip.
3. Aktipkeun Bluetooth dina alat panampi anjeun (contona, spiker Bluetooth, headphone) teras pilih 'FiiO TT13' tina daptar alat anu sayogi.
4. Sakali disambungkeun, lampu indikator bakal tetep hurung.

Gambar 4: Fungsi Bluetooth Résolusi Luhur aptX

4. Parentah Operasi

4.1 Playback Dasar

1. Daya Hurung: Pencét tombol 'DAYA'.
2. Pilih Speed: Pencét tombol 'SPEED' pikeun ngaganti antara 33 RPM sareng 45 RPM, cocog sareng piringan hitam anjeun. Anggo adaptor 7 inci pikeun single 45 RPM upami diperyogikeun.
3. Rékam tempat: Sacara saksama nempatkeun piringan hitam dina piringan.
4. Mimitian Playback: Pencét tombol 'START/STOP'. Tonearm anu otomatis bakal ngangkat, pindah ka awal rékaman, teras mimiti maén.
5. Eureun Puterkeun: Pencét tombol 'START/STOP' deui. Tonearm bakal otomatis ngangkat, balik deui ka posisi istirahatna, teras eureun maén.
6. Putereun Putaran: TT13 ngadukung puteran puteran otomatis. Pencét tombol 'ULI' pikeun ngaktipkeun fitur ieu.

Gambar 5: Tonearm sareng Putar Ulang Loop Otomatis Pinuh

4.2 Fungsi Remote Control

Remot kontrol infra red anu kalebet nyayogikeun aksés anu gampang pikeun rupa-rupa fungsi:

• Hurungkeun/Pareuman: Ngontrol kakuatan turntable.
• Mimitian / eureun: Ngamimitian atanapi ngeureunkeun puteran.
• Ulang deui: Ngaganti modeu puter balik puteran.
• Caang cahaya: Nyaluyukeun inténsitas cahaya LED.
• Arah Tonearm: Nyetél gerakan tonearm (tombol LUHUR/HANDAP).

Gambar 6: Remote Control Infrabeureum Khusus anu Dilengkepan

4.3 Éfék Cahaya anu Tiasa Disaluyukeun

TT13 nampilkeun lampu LED anu tiasa disaluyukeun di sakitar platter. Anjeun tiasa milih tina 7 épék lampu anu béda sareng nyaluyukeun kacaanganana, atanapi mareumanana sapinuhna. Dina vérsi Bluetooth, setélan ieu dikontrol ngalangkungan remot. Dina vérsi standar, kontrolna aya dina mesin éta sorangan.

Gambar 7: Éfék Cahaya anu Tiasa Disaluyukeun

4.4 Arsitektur Audio Analog

TT13 ngagabungkeun arsitéktur audio analog pinuh kalayan dua JRC5532 operasional fidelity tinggi ampliifiers dina dua detiktage ampsirkuit lifikasi. Desain ieu, digabungkeun sareng sababaraha kapasitor éléktrolitik sareng catu daya LDO mandiri, ngaminimalkeun noise pikeun sora analog murni.

Gambar 8: Arsitektur Audio Analog anu Dirancang Khusus

4.5 Phono Pre anu dipasangamp

TT13 nampilkeun phono pre-an anu kuat sareng disetel kalayan saksamaamp kalayan tingkat kaluaran jalur 800mV@1kHz 0dB. Ieu ngaleungitkeun kabutuhan pikeun phonopre éksternalamp sareng ngamungkinkeun sambungan langsung ka speaker aktif, ngagampangkeun setelan sistem.

Gambar 9: Phono Pre anu Kuat Dipasangamp

4.6 Pangaluyuan Kasaimbangan Éksternal

Pikeun ngabenerkeun ketidakseimbangan volume antara saluran kénca sareng katuhu dina sirkuit analog, TT13 ngawengku potensiometer kasaimbangan éksternal anu tiasa disaluyukeun. Ieu ngamungkinkeun pangguna pikeun nyetel volume saluran pikeun kaluaran sora anu langkung saimbang.

Gambar 10: Pangaluyuan Kasaimbangan Éksternal

5. Pangropéa

5.1 Perawatan Umum

• Tutup heula panutup lebu nalika teu dianggo pikeun ngajaga platter sareng tonearm tina lebu sareng kokotor.
• Bersihkeun beungeut turntable ku lawon anu lemes sareng garing. Hindarkeun pembersih atanapi pangleyur anu abrasif.

5.2 Kamanusaan sarta Studi Stylus

• Bersihkeun stylus sacara rutin nganggo sikat lemes anu dirancang pikeun ngabersihkeun stylus, nyikat ti tukang ka hareup.
• TT13 dilengkepan ku kartrid Audio Technica anu tiasa digentos. Upami kualitas sora turun sacara signifikan, pertimbangkeun pikeun ngagentos stylus atanapi kartridna.

6. Cara ngungkulan

• Henteu aya kakuatan: Pastikeun kabel daya disambungkeun pageuh kana turntable sareng kana stop kontak anu tiasa dianggo.
• Henteu aya sora:
  • Pariksa sadaya sambungan kabel audio antara turntable sareng alat anjeun amplifier / speaker.
  • Pastikeun Anjeun ampSpeaker/spiker dihurungkeun sareng disetel ka sumber input anu leres.
  • Upami nganggo Bluetooth, pastikeun turntable parantos dipasangkeun sareng disambungkeun kalayan leres kana alat Bluetooth anjeun.
• Masalah Sora / Tonearm anu Distorsi:
  • Pastikeun rékaman éta bersih sareng bébas tina lebu.
  • Pastikeun stylusna bersih sareng henteu ruksak.
  • Upami tonearm henteu nyukcruk kalayan leres atanapi masihan tekanan anu kaleuleuwihi, konsultasi ka sumber daya dukungan FiiO pikeun panduan.
  • Anggo pangaluyuan kasaimbangan éksternal upami aya ketidakseimbangan dina volume saluran.
• Masalah Konektipitas Bluetooth:
  • Pastikeun turntable aya dina modeu pairing.
  • Pindahkeun turntable langkung caket kana alat panampi Bluetooth.
  • Coba cabut pasangan sareng pasangkeun deui alat.
  • Catet yén sababaraha panarima Bluetooth anu langkung lami tiasa gaduh masalah kompatibilitas.

7. Spésifikasi

8. Garansi jeung Rojongan

FiiO TT13 Turntable diproduksi ku FiiO. Kanggo inpormasi garansi, mangga tingali kartu garansi anu kalebet dina pakét anjeun atanapi kunjungi FiiO resmi. websitus. Kanggo dukungan téknis, bantuan ngungkulan masalah saluareun manual ieu, atanapi patarosan layanan, mangga ngahubungi dukungan palanggan FiiO sacara langsung.
