1. Bubuka
Manual ieu nyayogikeun inpormasi penting pikeun pamasangan, operasi, sareng pangropéa Philips Spore GardenLink Low Vol anjeun anu aman sareng efisien.tagLampu Luar Ruangan. Philips GardenLink voltase handaptagRangkaian produk ieu nawiskeun luminer luar ruangan anu dirancang pikeun gampang sareng aman dipasang sorangan. Sababaraha lampu tiasa disambungkeun kana hiji catu daya sareng dipasang kana stop kontak standar, ngamungkinkeun ékspansi atanapi reposisi anu gampang.
Lampu Philips Spore GardenLink nyaéta luminer tahan cai pérak 1x1W, 24V, IP67, didamel tina bahan anu awét sapertos aluminium cor kualitas luhur sareng plastik pikeun umur anu panjang sareng kinerja anu tiasa diandalkeun dina rupa-rupa kaayaan cuaca.
Gambar 1: Lampu Philips GardenLink anu nyaangan rohangan luar.
2. Émbaran Kasalametan
Mangga baca sadaya pitunjuk kaamanan sateuacan masang atanapi nganggo produk ieu. Simpen manual ieu kanggo rujukan ka hareup.
- Low Voltage Sistem: Produk ieu beroperasi dina voltase handap 24Vtagsistem e, anu sacara inheren langkung aman tibatan vol rumah tangga standartage. Nanging, pastikeun heula unit catu daya parantos dicabut tina stop kontak sateuacan dipasang atanapi diropéa.
- Sasayogian tanaga: Ngan ukur nganggo unit catu daya Philips GardenLink anu dirancang pikeun sistem ieu. Nyambungkeun ka sumber daya anu teu cocog tiasa ngaruksak produk atanapi nyababkeun résiko kaamanan.
- Rating waterproof: Lampu ieu ngagaduhan peringkat IP67, anu hartosna dijaga tina lebu anu asup sareng kacemplungkeun kana cai dugi ka 1 méter salami 30 menit. Pastikeun sadaya sambungan disegel pageuh pikeun ngajaga peringkat ieu.
- Perlindungan kabel: Sedengkeun volumna handaptagKabel e teu merlukeun panguburan anu jero, ngajagaan tina karusakan mékanis (contona, alat seukeut, barang beurat) sareng mastikeun henteu bahaya tijalikeuh.
- Pembongkaran: Produk ieu mangrupikeun 'Produk anu ngandung', anu hartosna tiasa dibongkar pikeun pamariksaan sumber cahaya anu misah. Hubungi tanaga anu mumpuni pikeun ngaganti sumber cahaya upami diperyogikeun.
- Rentang Suhu: Produk ieu dirancang pikeun beroperasi dina kisaran suhu anu khusus. Hindarkeun pamasangan di daérah anu suhuna ekstrim di luar kaayaan operasi anu disarankeun.
3. Eusi Paket
Pariksa heula sadaya komponén aya sareng henteu ruksak nalika bungkusan dibuka. Upami aya barang anu leungit atanapi ruksak, hubungi padagang anjeun.
- Philips Spora GardenLink Low VoltagLampu Luar Ruangan (1 unit)
- Pitunjuk pamasangan / Buku Panduan Pangguna
Gambar 2: Bungkusan produk Philips Spore GardenLink.
4. Setup jeung Instalasi
Sistem Philips GardenLink nampilkeun pamasangan sareng sambungan anu saderhana pisan nganggo konektor Twist & Lock. Hatur nuhun kana voltase rendah 24Vtage, anjeun teu kedah ngubur kabel listrik jero-jero.
4.1. Ngarencanakeun Tata Letak Anjeun
Sateuacan dipasang, rencanakeun heula panempatan lampu anu dipikahoyong sareng rute kabelna. Pastikeun total daya listriknatagJumlah lampu anu nyambung henteu ngaleuwihan kapasitas unit catu daya Philips GardenLink anjeun (dijual misah atanapi kalebet sareng kit starter).
4.2. Léngkah Instalasi
- Posisikeun Lampuna: Tempatkeun unit lampu di lokasi anu dipikahoyong. Pikeun titik-titik anu aya di taneuh, pastikeun taneuhna cocog pikeun nempelkeun lampu kalayan pageuh.
- Sambungkeun kabel: Anggo konektor Twist & Lock pikeun nyambungkeun lampu kana kabel utama GardenLink, teras sambungkeun kabel utama kana unit catu daya. Pastikeun sambunganna pageuh sareng kedap cai.
- Nyambungkeun Power Supply: Colokkeun unit catu daya Philips GardenLink kana stop kontak listrik luar ruangan standar.
- Ngarasakeun: Sakali disambungkeun, sistem lampu anjeun siap dioperasikeun.
Gambar 3: Pituduh pamasangan léngkah-léngkah pikeun lampu Philips GardenLink.
Gambar 4: Rincian sambungan kabel Twist & Lock.
5. Parentah Operasi
Lampu Philips Spore GardenLink beroperasi sacara otomatis nalika disambungkeun ka unit catu daya Philips GardenLink anu cocog sareng dicolokkeun kana stop kontak listrik. Kaseueuran unit catu daya GardenLink dilengkepan timer atanapi sénsor ti magrib dugi ka subuh pikeun operasi otomatis. Tingali manual unit catu daya anjeun pikeun modeu operasi sareng setélan khusus.
- Hurungkeun/Pareuman: Lampuna bakal hurung nalika unit catu daya aktip sareng nyayogikeun daya. Pikeun mareuman lampu, pegatkeun unit catu daya tina stop kontak atanapi anggo kontrol terintegrasi dina catu daya.
- ékspansi: Anjeun tiasa kalayan gampang nambihan langkung seueur lampu Philips GardenLink kana sistem anjeun anu tos aya, salami total dayatage henteu ngaleuwihan kapasitas catu daya.
6. Pangropéa
Lampu Philips Spore GardenLink dirancang pikeun awét sareng pangropéa minimal.
- beberesih: Bersihkeun lampu sacara berkala nganggo lap anu lemesamp lawon pikeun miceun kokotor sareng lebu. Entong nganggo pembersih atanapi pangleyur anu abrasif. Pastikeun listrikna dicabut sateuacan dibersihkeun.
- Résistansi Cuaca: Produk ieu parantos diuji pikeun tahan korosi sareng karat dina hujan ageung, kalembaban anu luhur, panonpoé anu caang, radiasi UV, sareng suhu anu ekstrim, hatur nuhun kana peringkat IP67-na.
- Pamariksaan kabel: Pariksa kabel sareng sambungan sacara berkala pikeun tanda-tanda karusakan, karusakan, atanapi sambungan anu leupas. Perbaiki atanapi gentos komponén anu ruksak langsung.
- Sumber cahaya: Sumber lampu LED anu terintegrasi dirancang pikeun umur anu panjang (dugi ka 25,000 jam) sareng henteu tiasa digentos ku pangguna. Upami sumber lampu rusak, sadaya luminer panginten kedah digentos. Produk ieu ngandung sumber lampu kelas énergi G.
Gambar 5: Lampu Philips GardenLink cocog pikeun sadaya kaayaan cuaca.
7. Cara ngungkulan
Upami anjeun ngalaman masalah sareng lampu Philips Spore GardenLink anjeun, tingali masalah sareng solusi umum ieu:
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Lampu henteu hurung. | Teu aya daya ka unit catu daya. | Pariksa naha unit catu daya parantos dipasang kalayan pageuh kana stop kontak anu tiasa dianggo. Uji stop kontakna nganggo alat anu sanés. |
| Lampu henteu hurung. | Sambungan kabelna leupas atanapi teu leres. | Pastikeun sadaya konektor Twist & Lock parantos dipasang pageuh. Cabut sareng sambungkeun deui upami diperyogikeun. |
| Lampu henteu hurung. | Unit catu daya teu jalan atanapi kaleuwihan beurat. | Pariksa lampu indikator unit catu daya (upami aya). Pastikeun total dayatagJumlah lampu anu nyambung henteu ngaleuwihan kapasitas maksimum catu daya. Coba pegatkeun sababaraha lampu pikeun ningali naha masalahna parantos direngsekeun. |
| Lampu kedip-kedip atanapi taram. | Sambunganna kendor atanapi dayana teu cekap. | Pariksa sadaya sambungan kabel. Pastikeun unit catu daya henteu kelebihan beban. |
| Asupna cai kana cahaya. | Segel ruksak atanapi pamasangan anu teu leres. | Pegatkeun listrik langsung. Pariksa lampu pikeun karusakan. Upami segelna ruksak, peringkat IP67 tiasa kapangaruhan. Hubungi dukungan upami karusakanna ageung. |
8. Spésifikasi
| Fitur | Rincian |
|---|---|
| merek | Lampu Philips |
| Produsén | Signify |
| Nomer modél | 929004072801 |
| Ukuran produk (L x W x H) | 4 x 6.4 x 4 cm |
| Item Beurat | 220 gram |
| Warna | Pérak logam |
| Komponén Kaasup | Lampu LED |
| Operasi Voltage | 24 Volt (Low Voltage Sistem) |
| Input Suplai Daya Voltage | 240 Volt (pikeun unit catu daya Philips GardenLink anu cocog, dijual misah) |
| Konsumsi Daya | 1 Watt |
| Énergi Éfisiensi Label | E |
| Peunteun IP | IP67 (Tahan lebu, dijaga tina kakeueum dina cai) |
| Jangka waktu hirup | Nepi ka 25,000 jam |
| Batré diperlukeun / kaasup | No |
| Tanggal Kahiji Sadia | Pébruari 1, 2024 |

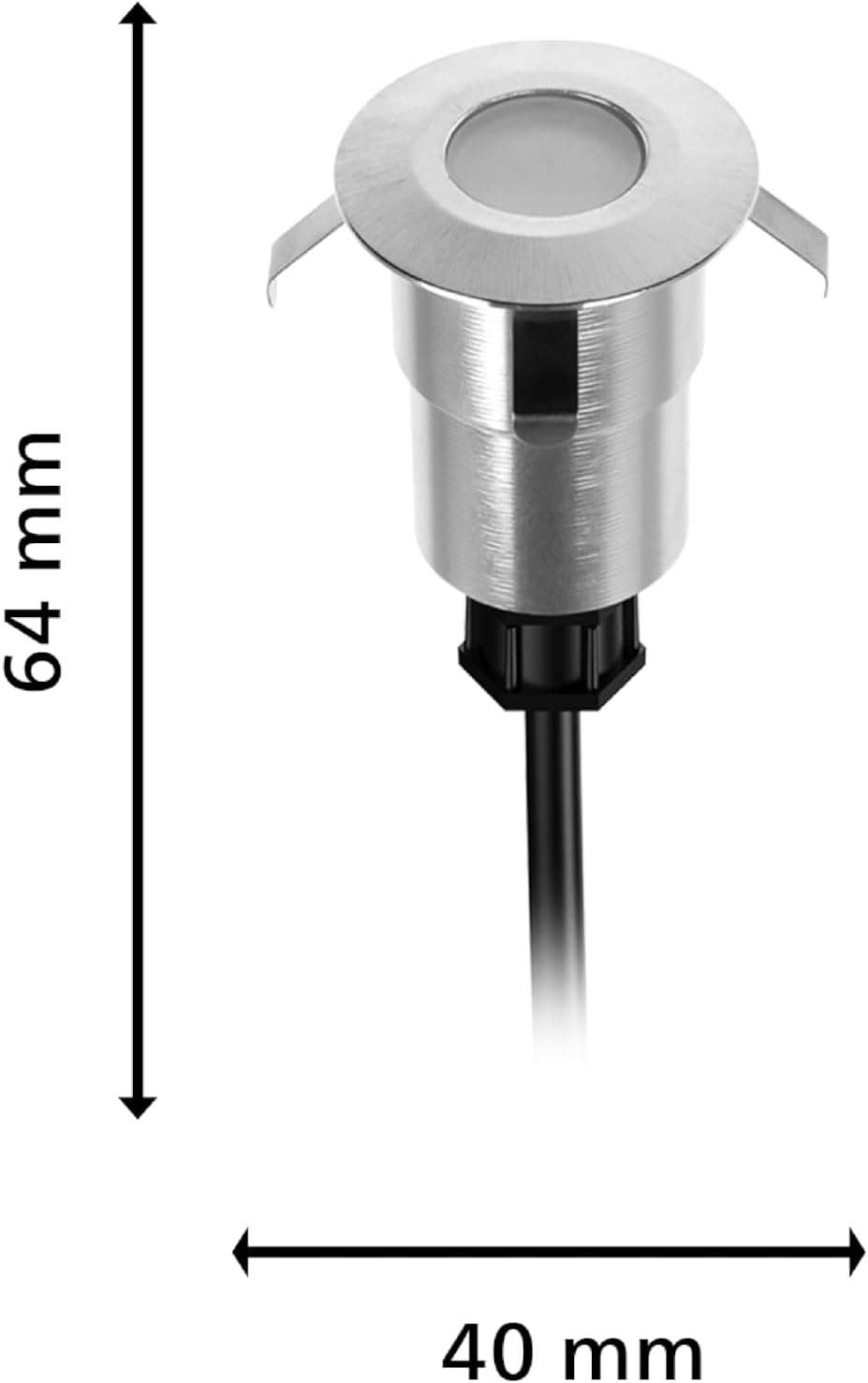

Gambar 6: Diménsi lampu Philips Spore GardenLink.
9. Garansi jeung Rojongan
Kanggo inpormasi garansi, mangga tingal dokuméntasi anu disayogikeun sareng unit catu daya Philips GardenLink anjeun atanapi kunjungi kantor pusat Philips Lighting resmi. websitus. Produk Philips Lighting dirancang pikeun kualitas sareng reliabilitas.
Kanggo dukungan téknis, kasadiaan suku cadang (upami aya), atanapi bantosan salajengna, mangga ngahubungi layanan palanggan Philips Lighting. Inpormasi ngeunaan kasadiaan suku cadang pikeun modél khusus ieu ayeuna teu sayogi.
Anjeun tiasa mendakan langkung seueur inpormasi sareng sumber dukungan dina Toko Merek Lampu Philips.
