Mayoritas Moto Turntable Pamaké Manual

1. Bubuka

Buku panduan ieu nyayogikeun inpormasi penting pikeun operasi Majority Moto Turntable anjeun anu aman sareng efisien. Mangga baca heula sateuacan dianggo sareng simpen kanggo rujukan ka hareup.

Gambar 1.1: Turntable Moto Mayoritas kalayan panutup lebu pelindungna.

2. Émbaran Kasalametan

Salawasna perhatikeun tindakan pencegahan kaamanan ieu pikeun nyegah sengatan listrik, tatu, atanapi karusakan kana unit.

• Ulah ngalaan unit ka hujan atawa Uap.
• Ulah muka casing. Rujuk sadayana jasa ka tanaga anu mumpuni.
• Pastikeun kabel listrik henteu diciwit atanapi dijalankeun.
• Teundeun unit dina permukaan datar anu stabil.
• Jauhkeun unit ieu tina sinar panonpoé langsung, sumber panas, sareng lebu anu kaleuleuwihi.

3. Naon dina Box

Buka bungkus kotak sareng pastikeun sadaya barang aya:

• 1 x Mayoritas Moto Turntable
• 1 x 45 RPM Adaptor
• 1 x Dirasakeun Mat
• 1 x Mains Adaptor Daya
• 1 x Manual Pamaké (dokumén ieu)

Gambar 3.1: Gambaran visual barang-barang anu kalebet dina kemasan produk.

4. Produk Langkungview

4.1. komponén

Turntable Moto Mayoritas ngagaduhan sababaraha komponén konci pikeun kinerja anu optimal:

• Piring: Ngarojong rékaman vinil.
• Dirasakeun Mat: Nyayogikeun bantalan sareng ngirangan statis pikeun rékaman.
• Tonearm: Nyepeng cartridge sareng stylus.
• Kartrid AT3600L: Kartrid Audio Technica kualitas luhur pikeun réproduksi audio anu akurat.
• Stylus: Jarum anu maca alur rékaman.
• Panutup lebu: Ngajaga turntable tina lebu nalika teu dianggo.
• Speaker Diwangun-di: Spiker stereo terintegrasi pikeun muterkeun audio langsung.
• Port USB: Pikeun ngarékam sareng muterkeun data nganggo USB.
• Modul Bluetooth 5.3: Ngaktipkeun input sareng output audio nirkabel.
• Input AUX: Pikeun nyambungkeun alat audio éksternal.
• Kaluaran RCA: Pikeun nyambungkeun ka éksternal amplifiers atanapi spéker Powered.
• Jack headphone: Pikeun déngékeun pribadi.

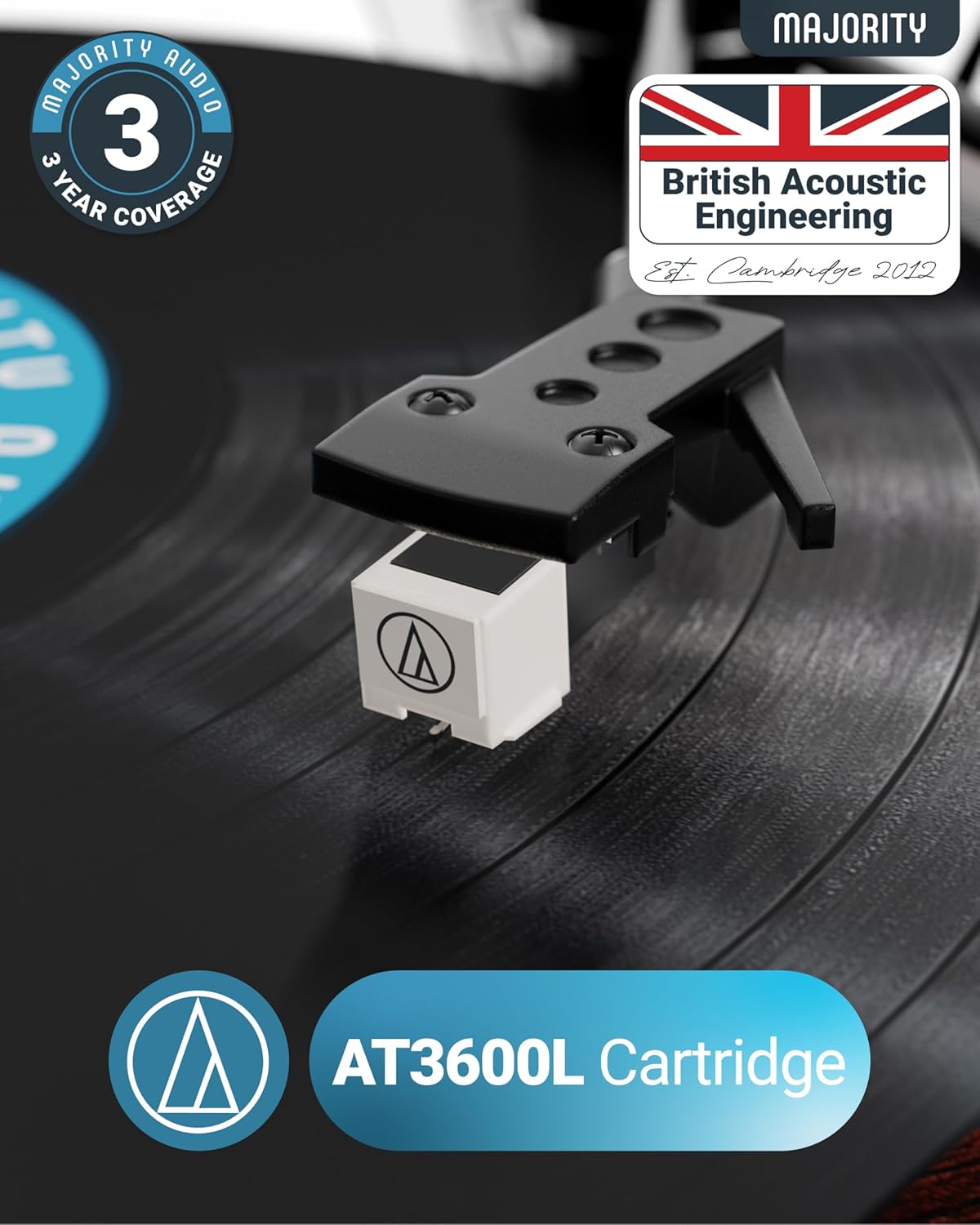

Gambar 4.1: Kartrid AT3600L, komponén konci pikeun kualitas audio.

5. Setélan

1. Ngabongkar bungkusan: Sacara saksama miceun sadaya komponén tina bungkusan. Simpen bungkusan pikeun transportasi atanapi neundeun ka hareup.
2. panempatan: Tempatkeun turntable dina permukaan anu stabil sareng rata, jauh tina panas langsung, kalembaban, sareng getaran anu kuat. Pastikeun ventilasi anu cekap.
3. Panutup lebu: Gantelkeun panutup lebu kana hinges di tukangeun turntable nu.
4. Piring jeung Alas Kain Felt: Tempatkeun piring kana spindel. Teras, tempatkeun alas karpét di luhur piring.
5. Sambungan Daya: Sambungkeun adaptor daya utama kana port DC IN dina turntable teras colokkeun kana stop kontak témbok.
6. Daya mimiti Hurung: Puterkeun kenop daya/volume searah jarum jam pikeun ngahurungkeun alat.

6. Parentah Operasi

6.1. Maén Rékam Vinyl

1. Pastikeun turntable diaktipkeun.
2. Pilih kecepatan anu leres (33, 45, atanapi 78 RPM) nganggo saklar pamilih kecepatan, cocog sareng rékaman anjeun. Anggo adaptor 45 RPM kanggo single upami diperyogikeun.
3. Tempatkeun piringan hitam anjeun dina alas karpét.
4. Buka konci klip tonearm.
5. Angkat tonearm ngagunakeun uas cueing.
6. Sacara saksama posisikeun stylus dina luhureun alur awal piringan anu dipikahoyong.
7. Turunkeun tonearm lalaunan ngagunakeun uas cueing. Rékor bakal mimiti diputer.
8. Saluyukeun polumeu nganggo kenop polumeu.
9. Pikeun ngeureunkeun puteran, angkat tonearm nganggo tuas isyarat teras balikkeun deui kana sandaran tonearm. Amankeun nganggo klip.

Gambar 6.1: Kecepatan rékaman anu béda-béda anu dirojong ku turntable.

6.2. Konéktivitas Bluetooth (Asup & Kaluar)

Moto Turntable ngadukung Bluetooth 5.3 pikeun narima sareng ngirimkeun audio.

6.2.1. Input Bluetooth (Narima Audio)

1. Pastikeun turntable diaktipkeun.
2. Pencét tombol Bluetooth (BT) pikeun pindah ka modeu input Bluetooth. Lampu indikator bakal kedip-kedip.
3. Dina alat éksternal anjeun (contona, smartphone), aktipkeun Bluetooth teras milarian "Mayoritas Moto".
4. Pilih "Mayoritas Moto" pikeun dipasangkeun. Sakali nyambung, lampu indikator bakal hurung padet.
5. Anjeun ayeuna tiasa ngalirkeun audio tina alat anjeun ka spiker internal turntable.

6.2.2. Kaluaran Bluetooth (Nularkeun Audio)

1. Pastikeun turntable dihurungkeun sareng dina modeu puter vinil.
2. Asupkeun headphone atanapi spiker Bluetooth anjeun kana modeu papasangan.
3. Pencét terus tahan tombol Bluetooth (BT) dina turntable. Lampu indikator bakal kedip-kedip gancang.
4. Meja putar bakal otomatis milarian sareng nyambung ka alat audio Bluetooth anu caket. Sakali nyambung, lampu indikator bakal hurung padet.
5. Audio tina rékaman anu diputer ayeuna bakal dikirimkeun ka alat Bluetooth anjeun anu dipasangkeun.

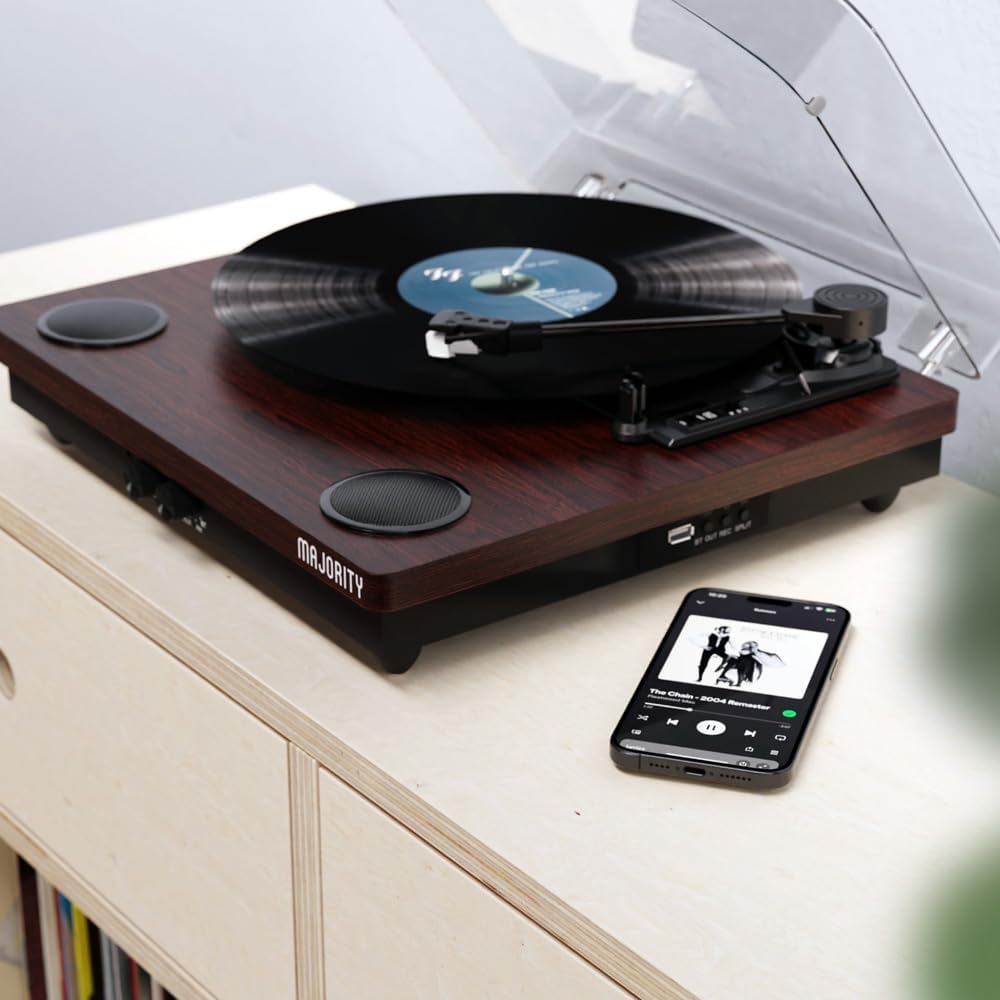

Gambar 6.2: Turntable anu nunjukkeun konéktivitas Bluetooth sareng alat sélulér.

6.3. Ngarékam USB

Digitalisasi koleksi vinil anjeun ku cara ngarékam langsung kana flash drive USB.

1. Selapkeun flash drive USB kana port USB dina turntable.
2. Mimitian muterkeun piringan hideung anjeun sapertos anu dijelaskeun dina Bagian 6.1.
3. Pencét tombol "REC" pikeun ngamimitian ngarékam. Lampu indikator bakal hurung.
4. Pikeun misahkeun lagu nalika ngarékam, pencét sakeudeung tombol "REC SPLIT". Ieu bakal nyiptakeun audio anyar file pikeun lagu salajengna.
5. Pikeun eureun ngarékam, pencét deui tombol "REC". Lampu indikator bakal pareum.
6. Cabut flash drive USB. Audio anu direkam files bakal dina format MP3.

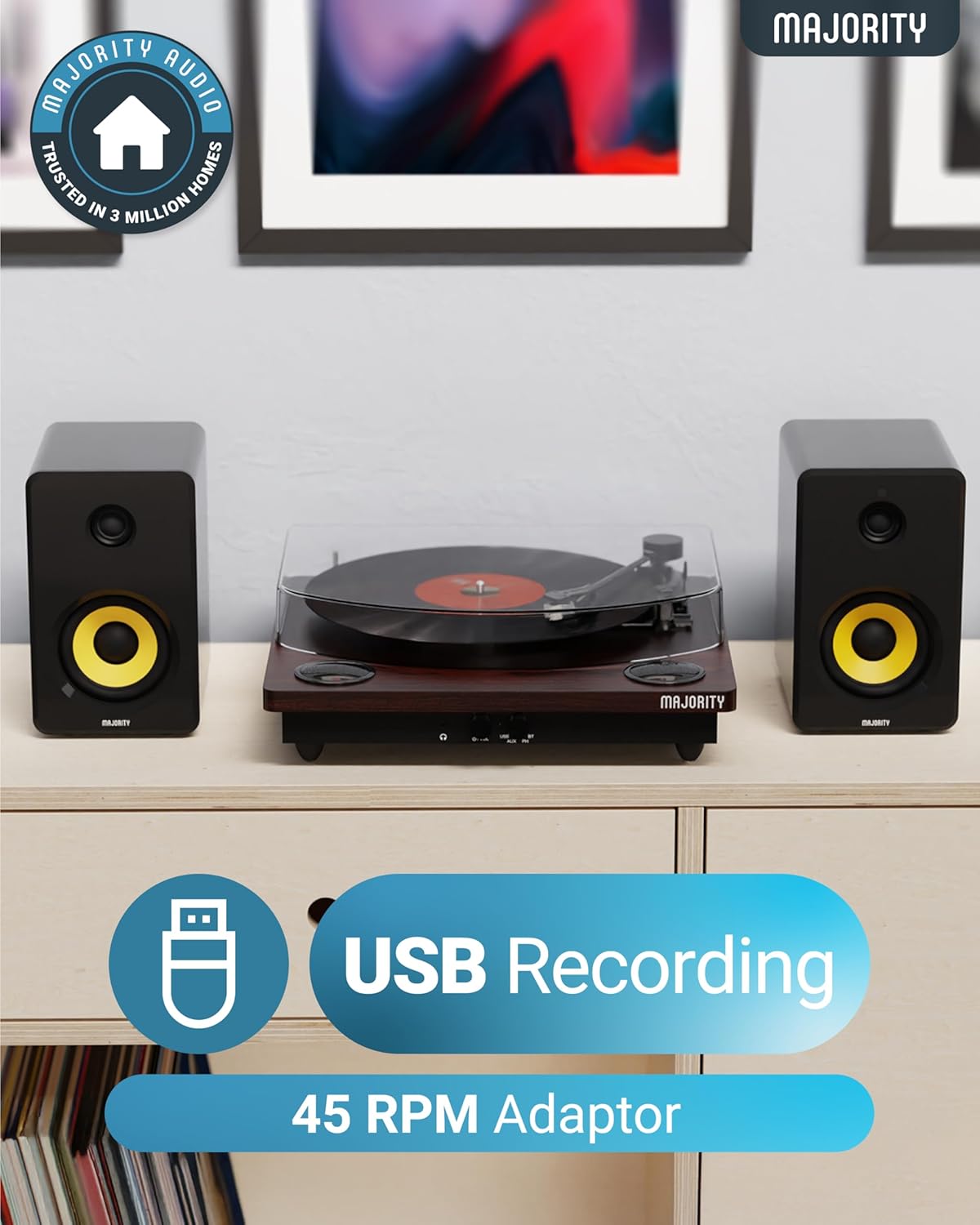

Gambar 6.3: Port USB pikeun ngarékam sareng adaptor 45 RPM.

Gambar 6.4: Detil view port USB pikeun ngarékam vinil ka digital files.

6.4. AUX Input

Sambungkeun alat audio éksternal nganggo input AUX.

1. Sambungkeun kabel audio 3.5mm tina output audio alat éksternal anjeun ka port AUX IN dina turntable.
2. Turntable bakal otomatis ngalih ka modeu input AUX.
3. Puterkeun audio tina alat éksternal anjeun, teras éta bakal dikaluarkeun ngalangkungan speaker turntable.

6.5. Kaluaran RCA

Sambungkeun turntable ka éksternal ampspeaker atawa speaker nu dikuatkeun pikeun audio nu leuwih alus.

1. Sambungkeun kabel RCA tina port RCA OUT dina turntable ka input audio anu saluyu dina amplifier atanapi speaker Powered.
2. Pastikeun sistem audio éksternal anjeun disetel ka input anu leres.
3. Audio tina turntable ayeuna bakal diputer ngaliwatan sistem audio éksternal anjeun.

6.6. Kaluaran headphone

Pikeun ngadangukeun sacara pribadi, sambungkeun headphone kana colokan headphone.

1. Colokkeun headphone anjeun kana colokan headphone 3.5mm dina turntable.
2. Audio bakal otomatis dialihkeun ka headphone anjeun, sahingga speaker internal bakal dipareuman.

7. Pangropéa

7.1. Ngabersihan Turntable

• Ngusap panutup lebu sareng kabinét ku kaén anu garing sareng lemes.
• Entong nganggo bahan kimia kasar atanapi beberesih kasar.
• Pikeun stylus, anggo sikat lemes teras sikat lalaunan ti tukang ka hareup.

7.2. Perawatan Rékaman

• Nanganan rékaman ku edges maranéhna pikeun ngahindarkeun sidik.
• Simpen rékaman sacara vertikal dina selongsongna, jauh tina panas sareng sinar panonpoé langsung.
• Bersihkeun rékaman sacara rutin nganggo sikat atanapi larutan pembersih rékaman khusus.

8. Cara ngungkulan

9. Spésifikasi

Ngaran modél:

Moto

merek:

mayoritas

Ukuran produk:

20.87 x 20.08 x 12.2 inci

Beurat barang:

6.61 pon

Bahan:

Kai

warna:

Walnut

Laju Rotasi Maksimum:

78 RPM (ngarojong 33, 45, sareng 78 RPM)

Fitur husus:

Input AUX, Kartrid Audio Technica AT3600L, Spiker Terintegrasi, Panarima sareng Pemancar Bluetooth Terintegrasi, Kaluaran Jack Headphone

Komponén Kaasup:

Moto Turntable, Adaptor 45 RPM, Alas Kain Felt, Daya Listrik, Buku Panduan Pangguna

10. Garansi jeung Rojongan

Mayoritas Moto Turntable dilengkepan ku garansi 3 taun, mastikeun katengtreman pikiran ngeunaan kualitas sareng kinerja produk.

Kanggo dukungan téknis, bantuan ngungkulan masalah, atanapi klaim garansi, mangga tingal inpormasi kontak anu disayogikeun dina bungkus produk anjeun atanapi kunjungi kantor pusat resmi Mayoritas. websitus.
