1. Bubuka
Manual ieu nyayogikeun inpormasi penting pikeun operasi, pamasangan, sareng pangropéa Cecotec Bolero Flux Ire 388000 Island Extractor Hood anjeun anu aman sareng efisien. Mangga baca manual ieu sacara saksama sateuacan dianggo sareng simpen kanggo rujukan ka hareup.
Fitur konci:
- Sungkup ekstraktor pulo buleud kalayan diaméter 38 cm.
- Lapisan stainless steel pikeun daya tahan sareng daya tarik estetika.
- Daya sedot anu luhur 800 m³/jam nganggo motor 210W.
- Kelas efisiensi énergi A++.
- Kontrol éléktronik kalayan 3 tingkat daya.
- Dilengkepan saringan karbon Ø176 pikeun miceun bau.
- Saringan gajih aluminium 5 lapis pikeun néwak gajih sareng haseup anu efektif.
- Lampu LED terintegrasi pikeun ningkatkeun pisibilitas.
- Fungsi reureuh pikeun mareuman otomatis.
2. Parentah Kasalametan
Salawasna taat kana pancegahan kaamanan di handap ieu pikeun nyegah tatu atanapi karusakan kana alat.
- Pastikeun catu daya voltage cocog sareng labél rating dina tiung mobil.
- Ulah ngidinan barudak pikeun beroperasi alat.
- Rutin ngabersihan saringan gajih pikeun nyegah bahaya seuneu.
- Ulah flambé handapeun tiung rentang.
- Pastikeun ventilasi nyukupan di rohangan nalika tiung rentang dianggo sakaligus sareng gas atanapi alat-alat anu ngaduruk suluh sanés.
- Cabut sambungan alat tina catu daya utama sateuacan beberesih atanapi pangropéa naon waé.
- Pamasangan kedah dilaksanakeun ku jalmi anu mumpuni luyu sareng peraturan lokal.
- Hawa haseup teu kedah dibuang kana liang haseup anu dianggo pikeun nyéépkeun haseup tina alat-alat anu ngaduruk gas atanapi bahan bakar sanés.
3. Eusi Paket
Pastikeun yén sadaya komponén aya sareng henteu ruksak nalika dibongkar.
- Unit Sungkup Ékstraktor Cecotec Bolero Flux Ire 388000
- Pamasangan Kit
- Manual pangguna (dokumén ieu)
- 2 x Saringan Karbon (Ø176)
Catetan Penting: Sababaraha pangguna ngalaporkeun nampi pakét anu teu lengkep. Mangga pastikeun anjeun gaduh sadaya bagian anu diperyogikeun pikeun pamasangan, kalebet unit tiung utama sareng komponén jangkar atanapi pemasangan anu misah. Hubungi dukungan palanggan langsung upami aya bagian anu leungit.
4. Setup jeung Instalasi
Sungkup ekstraktor pulo ieu peryogi dipasang di lalangit. Disarankeun dipasang sacara profésional.
4.1. Daptar pariksa Pra-Pasang
- Pastikeun struktur plafon tiasa nahan beurat tiung.
- Pariksa jarak antara permukaan masak sareng sungkupna aya dina pedoman anu disarankeun (biasana 65-75 cm kanggo kompor listrik, 70-80 cm kanggo kompor gas).
- Pastikeun suplai listrik sayogi di tempat pamasangan.
- Bongkar sadaya komponén teras parios naha aya karusakan atanapi bagian anu leungit.
4.2. Pasang Tiung
Sungkupna dirancang pikeun dipasang di pulo. Panjang maksimalna nyaéta 126 cm ti lalangit.
Gambar: Hareupeun view tina sungkup ekstraktor pulo Cecotec Bolero Flux Ire 388000.
Gambar: Sisi view kalayan dimensi, nunjukkeun jangkungna maksimum 126 cm sareng lébar 38 cm.
Turutan parentah lengkep anu disayogikeun dina kit pamasangan pikeun ngamankeun sungkup kana lalangit. Pastikeun sadaya sambungan pageuh sareng aman.
4.3. Sambungan Listrik
Sambungkeun sungkup listrik kana stop kontak anu dihubungkeun ka ground. Sungkup listrikna beroperasi dina tegangan 220 Volt. Sadaya padamelan listrik kedah dilakukeun ku tukang listrik anu mumpuni.
5. Parentah Operasi
Cecotec Bolero Flux Ire 388000 dilengkepan kontrol éléktronik pikeun operasi anu gampang.

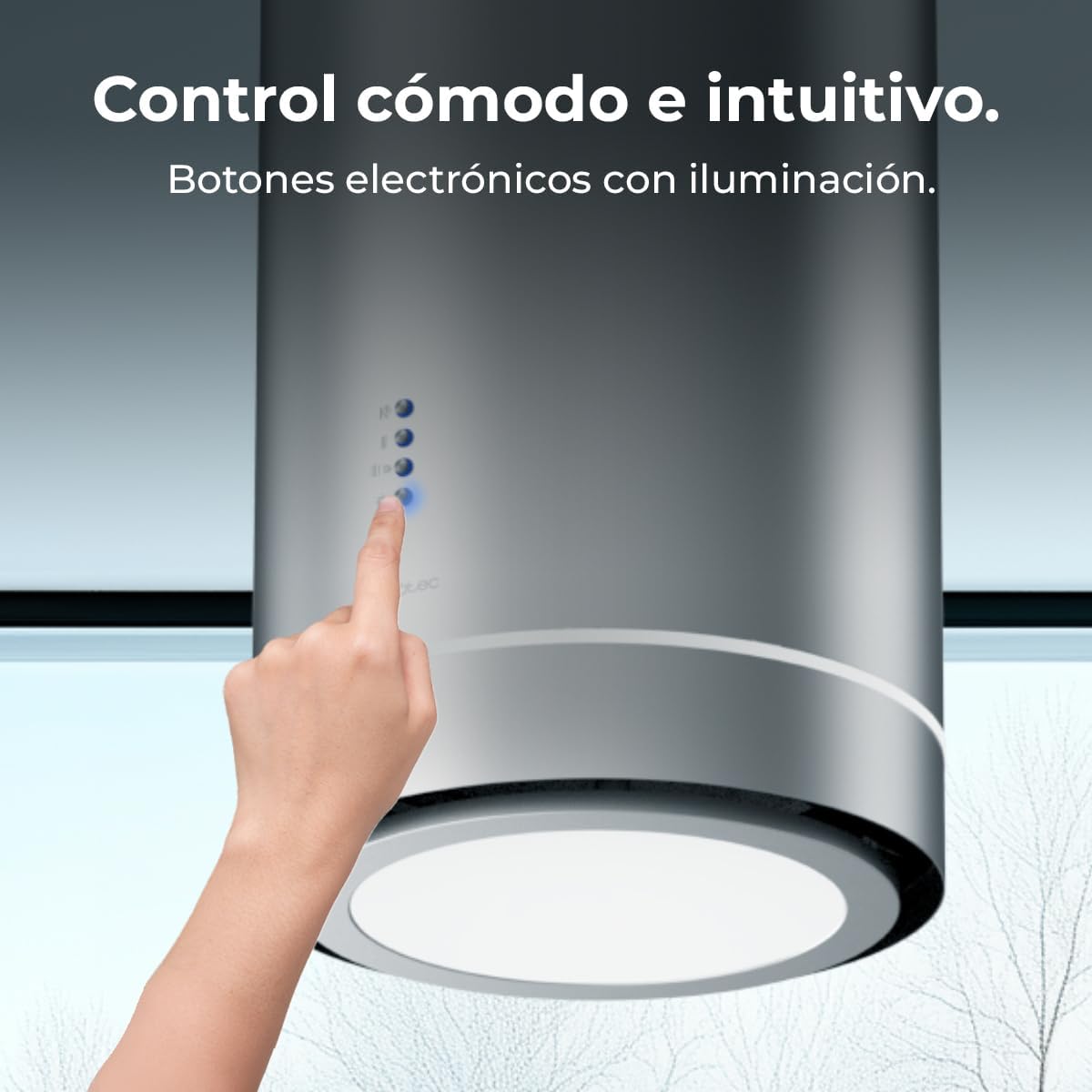

Gambar: Panel kontrol éléktronik kalayan tombol anu hurung.
5.1. Daya Hurung / Pareum
Pencét tombol daya pikeun ngahurungkeun atanapi mareuman sungkup. Lampu LED ogé bakal hurung bareng jeung sungkup.
5.2. Nyaluyukeun Daya Sedot
Sungkupna nawiskeun 3 tingkat kakuatan sareng fungsi pendorong pikeun nyeuseup anu kuat.
- Tingkat 1: Pikeun masak anu hampang sareng ngagolak lalaunan.
- Tingkat 2: Pikeun masak umum.
- Tingkat 3: Pikeun masak anu beurat kalayan haseup sareng bau anu nyedek.
- booster: Nyayogikeun daya sedot maksimal dina waktos anu singget pikeun miceun haseup anu kuat kalayan gancang.
Gambar: Gambaran visual tina 3 tingkat daya sedot.
5.3. Lampu LED
Lampu LED anu terintegrasi nyayogikeun cahaya anu jelas ka daérah masak anjeun. Lampu ieu tiasa dikontrol sacara mandiri atanapi bakal otomatis hurung nganggo sungkup.

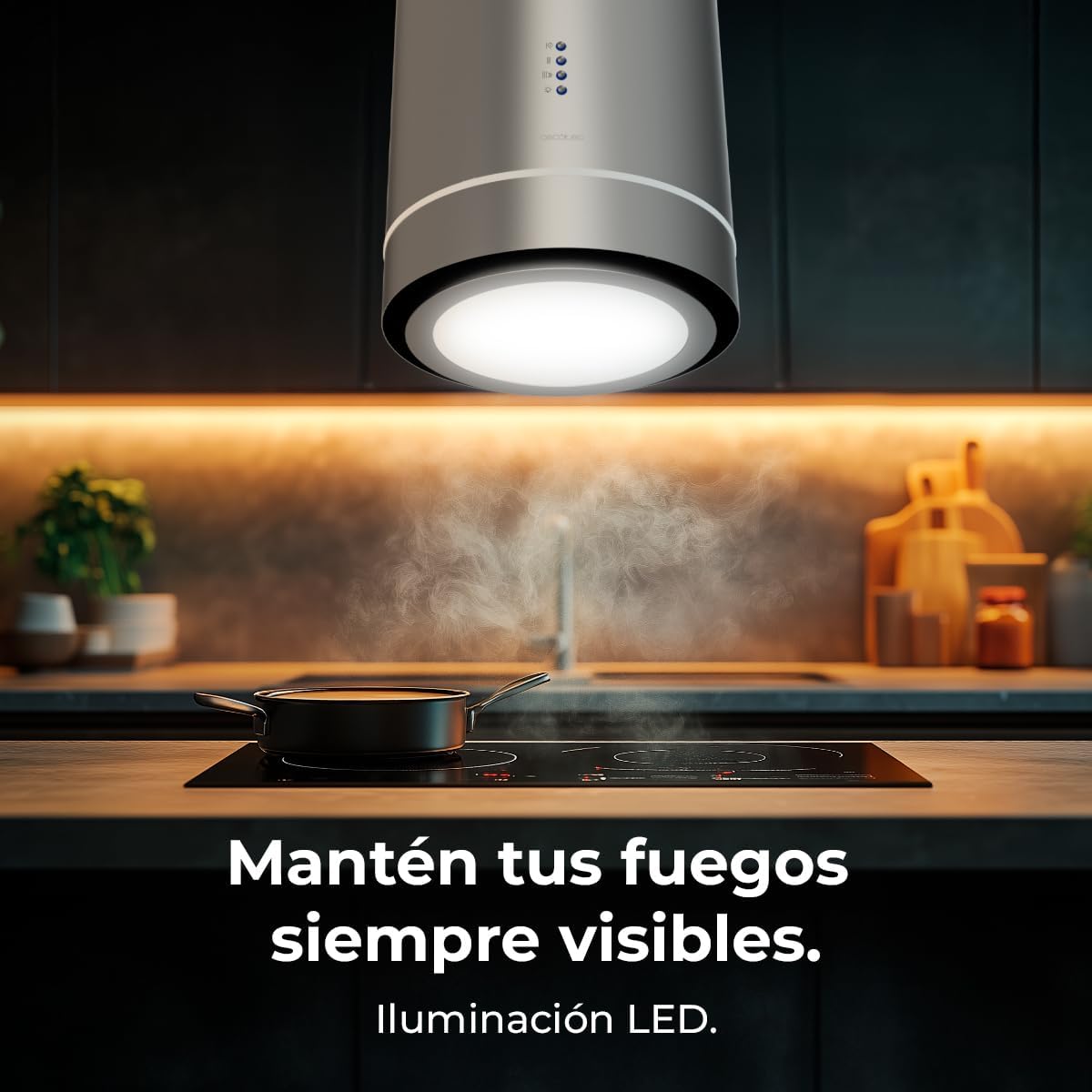

Gambar: Lampu LED nyaangan permukaan masak.
5.4. Fungsi Reureuh
Aktipkeun fungsi reureuh supados sungkup tiasa teras beroperasi salami periode anu ditangtukeun saatos masak, mastikeun sadaya sésa haseup sareng bau leungit sateuacan pareum otomatis.
6. Pangropéa
Pangropéa rutin mastikeun kinerja anu optimal sareng manjangkeun umur sungkup ekstraktor anjeun.
6.1. Ngabersihan Exterior
Bersihkeun bagian luar stainless steel nganggo lawon lemes sareng pembersih anu henteu abrasif. Hindarkeun bahan kimia anu keras atanapi bantalan abrasif anu tiasa ngagores permukaan.
6.2. Ngabersihkeun/Ngaganti Filter Lemak
Saringan gajih aluminium 5 lapis kedah dibersihkeun sacara rutin (contona, unggal bulan, gumantung kana panggunaan) pikeun ngajaga efisiensi nyeuseup. Éta tiasa dikumbah ku leungeun nganggo cai sabun panas atanapi dina mesin cuci piring.

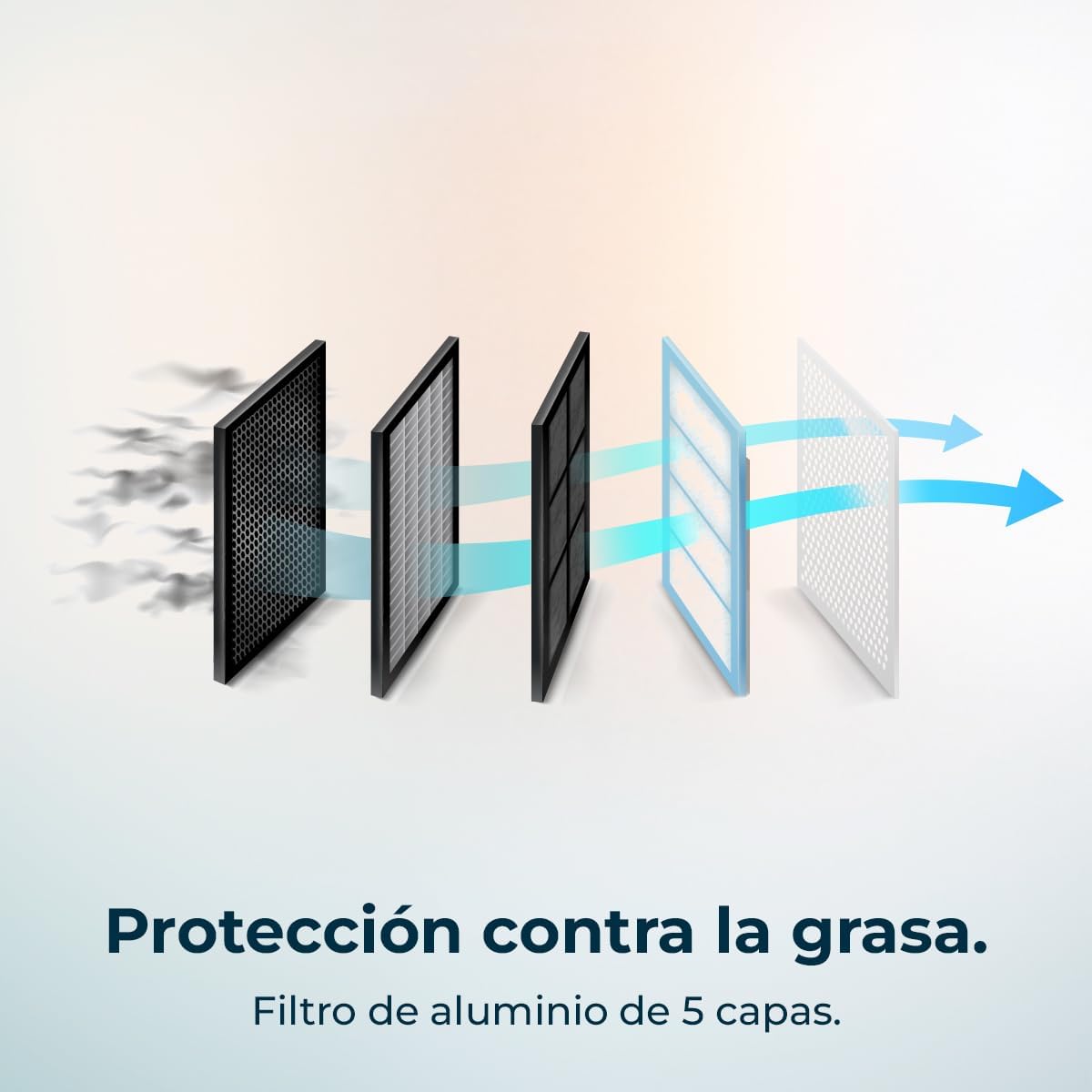

Gambar: Ilustrasi sistem filter gajih aluminium 5 lapis.
6.3. Ngaganti Filter Karbon
Saringan karbon Ø176 penting pisan pikeun miceun bau dina modeu sirkulasi ulang. Saringan ieu teu tiasa dikumbah sareng kedah digentos sacara périodik (biasana unggal 3-6 bulan, gumantung kana panggunaan). Tingali kit pamasangan pikeun pitunjuk ngeunaan cara ngaksés sareng ngagentos saringan karbon.
Gambar: Saringan karbon pikeun ngaleungitkeun bau.
7. Cara ngungkulan
Upami anjeun ngalaman masalah sareng sungkup ekstraktor anjeun, tingali masalah sareng solusi umum ieu.
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Hood teu hurung. | Teu aya catu daya; sambunganna kendor; saklarna rusak. | Pariksa stop kontak sareng pemutus sirkuit. Pastikeun sadaya sambungan aman. Hubungi teknisi anu mumpuni upami masalahna terus-terusan. |
| kakuatan nyeuseup low. | Saringan gajih tersumbat; saringan karbon jenuh; pamasangan anu teu leres. | Bersihkeun atanapi gentos saringan gemuk. Gentos saringan karbon. Pariksa pamasangan sareng saluran anu leres (upami aya). |
| Sora kaleuleuwihi. | Bagian leupas; masalah motor; pamasangan teu leres. | Pariksa heula naha aya komponén anu leupas. Pastikeun sungkupna dipasang pageuh. Upami aya sora anu terus-terusan, hubungi dukungan palanggan. |
| Bau teu dipiceun. | Saringan karbon jenuh; sungkupna teu cukup lila dianggo. | Ganti saringan karbon. Anggo fungsi tunda pikeun ngajalankeun sungkupna langkung lami saatos masak. |
| Bagian pamasangan anu leungit. | Pangiriman pakét teu lengkep. | Langsung hubungi layanan palanggan Cecotec atanapi pangecér anjeun kalayan bukti pameseran pikeun nyuhunkeun komponén anu leungit. |
8. Spésifikasi
Spésifikasi téknis anu lengkep pikeun Cecotec Bolero Flux Ire 388000 Island Extractor Hood.
| Fitur | Spésifikasi |
|---|---|
| Info modél | 02903 |
| Kapasitas Aliran Udara | 800 m³/jam (800 CMPH) |
| Daya Motor | 210 W |
| Wattage | 217 watt |
| Voltage | 220 volt |
| Kelas Énergi Énergi | A++ (skala A+++ dugi ka D) |
| Konsumsi Énergi Taunan | 40.1 Kilowatt Jam Per Taun |
| Tingkat Noise | 66 dB |
| Bahan | Beusi sténless |
| Tipe rengse | Dipoles |
| Warna | Beusi sténless |
| Tipe Pamasangan | Gunung Pulo |
| Ukuran produk (L x W x H) | 10D x 10W x 10H milimeter (Catetan: Pedaran produk nyatakeun diaméter 38cm) |
| Item Beurat | 1 kg |
| Tipe Kontrol | Tombol (Kontrol Éléktronik) |
| Tipe Sumber Cahaya | LED |
| Jenis Filter | Baffle (Saringan Lemak Aluminium) |
| Jenis ventilasi | Tanpa Saluran/Sirkulasi Ulang |
| Komponén Kaasup | Sungkup ekstraktor, pakakas pamasangan, manual pangguna, 2 saringan karbon Ø176 |
| Fitur husus | Réduksi Noise |
Catetan: Diménsi produk anu didaptarkeun salaku 10x10x10 mm sareng beurat 1kg dina spésifikasi sigana mangrupikeun nilai placeholder. Pedaran produk nunjukkeun diaméter 38 cm sareng gambar nunjukkeun alat anu penting. Mangga tingali bungkus produk atanapi inpormasi resmi produsén. websitus pikeun ukuran sareng beurat anu akurat.
9. Garansi jeung Rojongan
Cecotec nyayogikeun dukungan pikeun produk-produkna. Pikeun klaim garansi atanapi bantosan téknis, mangga ngahubungi layanan palanggan Cecotec sacara langsung.
- Durasi Kasadiaan Suku Cadang EU: 10 Taun.
- Tingali dokuméntasi pameseran anjeun pikeun syarat sareng katangtuan garansi anu khusus.
- Kanggo dukungan, mangga buka situs resmi Cecotec websitus atanapi ngahubungan garis layanan palanggan maranéhanana.
