Palang Derek Westfalia anu Tiasa Dicopot & Pakakas Listrik 13-Pin

1. Bubuka

Manual ieu nyayogikeun pitunjuk lengkep pikeun pamasangan, operasi, sareng pangropéa palang derek Westfalia anu tiasa dicabut sareng kit listrik 13-pin khusus kendaraan. Produk ieu dirancang pikeun Volvo V60 II (Tipe 225, 227) anu diproduksi ti bulan Pebruari 2018 ka payun. Mangga baca manual ieu sacara saksama sateuacan dipasang sareng dianggo pikeun mastikeun operasi anu aman sareng leres.

Palang derek Westfalia anu tiasa dicabut ngagaduhan sirah bal anu dipasang ti handap, nawiskeun penampilan anu teu katingali nalika henteu dianggo. Hulu bal tiasa dikonci pikeun kaamanan, sareng élémen pangiketna tetep disumputkeun saatos dicabut.

2. Émbaran Kasalametan

Salawasna utamakeun kaamanan nalika pamasangan sareng operasi. Gagal nuturkeun pitunjuk ieu tiasa nyababkeun cilaka atanapi karusakan kana kendaraan atanapi produk.

• Pamasangan profésional disarankeun: Sanaos teu peryogi persetujuan khusus pikeun pamasangan palang derek, tapi disarankeun pisan pikeun masang koplingna ku bengkel otomotif profésional.
• Kasaluyuan kandaraan: Pastikeun tow bar sareng kit listrik cocog sareng modél sareng taun kendaraan anjeun (Volvo V60 II, Tipe 225, 227, 02/2018-).
• Wates beban: Ulah ngaleuwihan kapasitas derek maksimum (2000 kg) atanapi beban vertikal maksimum (150 kg) anu ditangtukeun pikeun palang derek ieu atanapi kendaraan anjeun, mana waé anu langkung handap.
• Sistem éléktrik: Pakakas listrik peryogi kodeu/aktivasi saatos dipasang. Ieu kedah dilakukeun ku teknisi anu mumpuni.
• Inspeksi rutin: Pariksa sacara berkala palang derek sareng sambungan listrik pikeun tanda-tanda karusakan, karusakan, atanapi korosi.
• Lampiran Aman: Salawasna pastikeun sirah bal anu tiasa dicabut parantos dikonci kalayan leres sareng pageuh dina tempatna sateuacan ditarik.

3. Eusi Paket

Saatos nampi tow bar sareng kit listrik Westfalia anjeun, mangga pariksa yén sadaya komponén aya sareng henteu ruksak. Pakétna biasana ngawengku:

• Westfalia Tow Bar anu tiasa dicabut (struktur utama sareng sirah bal anu tiasa dicabut)
• Pakakas Listrik 13-Pin Khusus Kendaraan (kalebet unit kontrol sareng kabel)
• Pitunjuk Pamasangan / ABE (Ijin Operasi Umum)
• Konci pikeun sirah bal anu tiasa dikonci

Gambar 3.1: Bungkusan produk utama, nunjukkeun komponén palang derek sareng kit listrik.

Gambar 3.2: Examptina bungkus kardus anu kuat sareng berlapis-lapis nganggo staples kandel sareng tali pengikat, dirancang pikeun ngajagi produk salami transit.

4. Setup jeung Instalasi

Prosés pamasangan ngalibatkeun masang struktur palang derek mékanis sareng nyambungkeun kit listrik khusus kendaraan. Tingali pitunjuk pamasangan lengkep (ABE) anu kalebet dina pangiriman anjeun pikeun panduan léngkah-léngkah anu tepat khusus pikeun Volvo V60 II anjeun.

4.1. Pamasangan Tow Bar Mékanis

Palang derek dirancang pikeun motong bemper anu teu katingali. Struktur utama napel langsung kana rangka kendaraan.

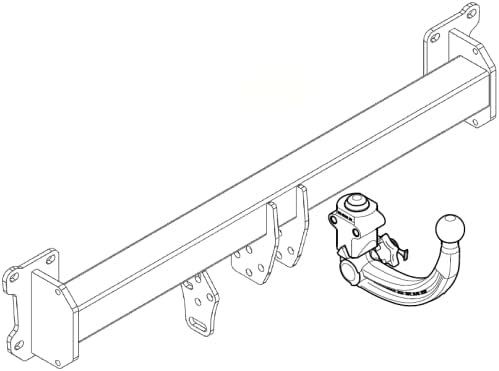

Gambar 4.1: Diagram anu ngagambarkeun struktur palang derek utama sareng komponén sirah bal anu tiasa dicabut.

4.2. Pamasangan Kit Listrik

Kit listrik 13-pin khusus kendaraan ieu nyambung ka sistem kabel mobil anjeun anu tos aya. Kit ieu ngawengku unit kontrol sareng disaluyukeun kana panjang kabel mobil.

Gambar 4.2: Bungkusan pikeun kit listrik khusus kandaraan.

Gambar 4.3: Gambar caket tina stop kontak listrik 13-pin, anu nyambung ka sistem listrik trailer.

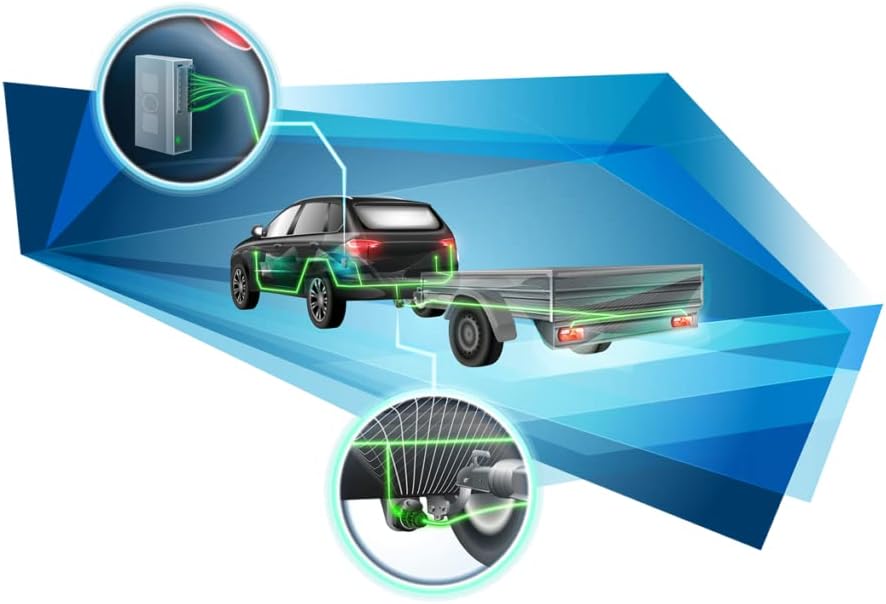

Gambar 4.4: Diagram anu nunjukkeun integrasi kit listrik sareng sistem kendaraan, kalebet mareuman alat bantu parkir.

penting: Kit listrik ngadukung mareuman alat bantu parkir. Ngoding/ngaktipkeun komputer onboard kendaraan diperyogikeun saatos dipasang kit listrik. Léngkah ieu penting pisan pikeun fungsi anu leres sareng kedah dilakukeun ku pusat layanan anu mumpuni.

Jalur listrik sareng ngecas permanén pikeun karavan henteu diintegrasikeun sacara standar tapi tiasa ditambahkeun ku kit panyambung (22400001 pikeun listrik permanén, 22400509 pikeun jalur ngecas) anu sayogi kalayan biaya tambahan.

5. Parentah Operasi

5.1. Ngapasangkeun Hulu Bal anu Tiasa Dicopot

1. Pastikeun panarima dina struktur palang derek bersih sareng bébas tina kokotor.
2. Selapkeun sirah bal anu tiasa dicabut ti handap kana panarima dugi ka ngaklik pageuh kana tempatna.
3. Pastikeun mékanisme konci parantos dipasang sareng sirah balna pageuh sareng teu tiasa ditarik kaluar.
4. Anggo konci anu disayogikeun pikeun ngonci sirah bal, nyegah maling sareng teu kahaja dicabut. Cabut konci saatos dikonci.

Gambar 5.1: Gambar deukeut sirah bal anu tiasa dicabut, nunjukkeun mékanisme konci sareng titik panyisipan.

5.2. Nyabut Hulu Bal anu Tiasa Dicopot

1. Buka konci sirah bal nganggo konci éta.
2. Turutan prosedur pelepasan khusus anu dijelaskeun dina pitunjuk pamasangan lengkep anjeun (ABE). Ieu biasana ngalibatkeun narik tuas atanapi muterkeun kenop.
3. Tarik sirah bal ka handap kalawan ati-ati teras kaluar tina panarima.
4. Simpen sirah bal di tempat anu bersih sareng garing, langkung saé dina kantong atanapi wadah aslina, pikeun ngajagi tina kokotor sareng karusakan.

5.3. Nyambungkeun Trailer

1. Pastikeun sirah bal anu tiasa dicabut parantos dipasang sareng dikonci kalayan pageuh.
2. Turunkeun kopling trailer kana bal derek.
3. Sambungkeun colokan listrik 13-pin ti trailer kana stop kontak 13-pin kendaraan. Pastikeun sambunganna pageuh.
4. Pariksa sadaya lampu trailer (indikator, lampu rem, lampu tukang) pikeun fungsina leres sateuacan nyetir.

6. Pangropéa

Pangropéa anu leres mastikeun umur panjang sareng operasi anu aman tina tow bar Westfalia anjeun.

• beberesih: Jaga stang derek sareng stop kontak listrik tetep bersih tina kokotor, uyah, sareng kokotor jalan. Anggo deterjen hampang sareng cai.
• Lubrication: Lumasi bagian anu bergerak tina mékanisme anu tiasa dicabut sareng bal derek sacara berkala ku gemuk anu pas pikeun mastikeun operasi anu lancar sareng nyegah korosi.
• Pamariksaan: Pariksa sacara rutin sadaya baut sareng pangiket pikeun pageuhna. Pariksa struktur palang derek pikeun tanda-tanda retakan, deformasi, atanapi korosi anu parah. Pariksa kabel listrik pikeun anu ruksak atanapi ruksak.
• Perawatan Socket: Jaga stop kontak 13-pin tetep bersih sareng garing. Anggo tutup pelindung nalika henteu dianggo pikeun nyegah kalembaban sareng lebu asup.

7. Cara ngungkulan

Bagian ieu ngabahas masalah umum anu anjeun tingali.

• Hulu Bal Hésé Dipasangkeun/Dicabut:
  Solusi: Pastikeun mékanismena bersih sareng dilumasi. Pariksa naha aya halangan dina panarima. Tong maksakeun sirah bal. Upami masalahna masih aya, konsultasi ka ahli.
• Lampu Trailer Teu Jalan:
  Solusi: Pariksa sambungan colokan 13-pin kana stop kontak. Pariksa kabel sareng bohlam trailer. Pariksa yén sistem listrik kendaraan parantos dikodekeun/diaktipkeun kalayan leres saatos dipasang kit listrik. Pariksa sekering dina kendaraan sareng unit kontrol kit listrik.
• Alat Bantu Parkir Teu Pareuman:
  Solusi: Fungsi ieu meryogikeun coding/aktivasi anu leres pikeun sistem kendaraan saatos pamasangan kit listrik. Upami henteu tiasa dianggo, codingna tiasa lepat atanapi henteu lengkep. Konsultasi ka bengkel profésional.
• Sora-sora Anu Aneh Nalika Ngaderek:
  Solusi: Eureunkeun langsung teras parios palang derek sareng sambungan trailer. Pastikeun sadaya komponén dipasang pageuh sareng teu aya ulir anu kaleuleuwihi.

8. Spésifikasi

8.1. Spésifikasi Tow Bar

8.2. Spésifikasi Kit Listrik

9. Garansi jeung Rojongan

Palang derek Westfalia sareng kit listrik Hak-System dilengkepan garansi 2 taun ti produsénna masing-masing. Mangga simpen bukti pameseran anjeun kanggo klaim garansi.

Pikeun dukungan téknis, patarosan pamasangan, atanapi klaim garansi, mangga ngahubungi dealer Westfalia resmi anjeun atanapi tempat pameseran. Disarankeun pikeun konsultasi ka bengkel otomotif profésional pikeun masalah atanapi pamasangan anu rumit.
