1. Bubuka
Manual ieu nyayogikeun pitunjuk lengkep pikeun pamasangan, operasi, pangropéa, sareng ngungkulan masalah Kran Dapur APPASO APS202-BS anjeun. Mangga baca manual ieu sacara saksama sateuacan dipasang sareng simpen kanggo rujukan ka hareup. Pamasangan sareng perawatan anu leres bakal mastikeun kinerja optimal sareng umur panjang keran anjeun.
Gambar 1.1: Kran Dapur APPASO APS202-BS Hideung Matte, kalayan desain beuheung angsa busur luhur sareng sprayer anu tiasa ditarik ka handap.
2. Émbaran Kasalametan
- Salawasna mareuman suplai cai utama sateuacan ngamimitian pamasangan atanapi pangropéa.
- Anggo alat pelindung pribadi anu pas, sapertos kacamata kaamanan sareng sarung tangan, salami instalasi.
- Pastikeun sadaya sambungan aman pikeun nyegah bocor. Ulah overighten.
- Upami anjeun henteu yakin kana bagian mana waé tina prosés pamasangan, konsultasi ka tukang ledeng anu mumpuni.
- Tetep bagian leutik jauh ti barudak.
3. Eusi Paket
Pariksa heula sadaya komponén parantos aya sateuacan ngamimitian pamasangan. Upami aya bagian anu leungit atanapi ruksak, mangga ngahubungi dukungan palanggan.
Gambar 3.1: Ngabeledug view tina komponén keran APPASO APS202-BS, kalebet awak keran utama, pelat dek, jalur suplai cai panas sareng tiis, perangkat keras pemasangan, sareng beurat selang semprotan.
- Awak Kran APPASO APS202-BS
- Pelat Dek (Opsional, kanggo pamasangan 3 liang)
- Parabot Pemasangan (Mur, Ring, Gasket)
- Selang Suplai Cai Panas sareng Tiis (Saatos dipasang)
- Beurat Selang Sprayer
- Instruksi Manual
- Adaptor 3/8" nepi ka 1/2" (upami diperyogikeun)
4. Spésifikasi
| Fitur | Rincian |
|---|---|
| merek | APPASO |
| Ngaran modél | APS202-BS |
| Warna | Matte Hideung |
| Bahan | Beusi sténless |
| Tipe rengse | Lacquered |
| Tipe Pamasangan | Dek Gunung |
| Tipe Pamasangan | 1 atanapi 3 liang |
| Jumlah gagang | 1 |
| Laju aliran maksimum | 1.8 Galon Per Menit |
| Panjang selang | 27.5 Inci (50.8 cm) |
| Jangkung Spout | 16 séntiméter |
| Jangkauan Spout | 20 séntiméter |
| Fitur husus | Putar 360, Semprotan Fungsi Ganda, Bebas Timah, Semprotan Tarik ka Bawah, Tahan Noda |
Gambar 4.1: Diménsi lengkep sareng spésifikasi pamasangan pikeun keran APPASO APS202-BS, kalebet sarat jumlah liang sareng ukuran selang.
5. Setup jeung Instalasi
Turutan léngkah-léngkah ieu kalawan saksama pikeun pamasangan anu leres. Pakakas anu diperyogikeun (henteu kalebet): konci anu tiasa diatur, obeng Phillips, dempul tukang ledeng atanapi sealant silikon.
- Nyiapkeun Sink: Pareuman klep suplai cai panas sareng tiis di handapeun solokan. Cabut keran lami anjeun upami aya. Bersihkeun permukaan solokan di sakitar liang keran.
- Pasang Pelat Dek (Opsional): Upami bak cuci piring anjeun gaduh tilu liang, pasang pelat dek (upami dipikahoyong) di luhur liangna. Tempelkeun dempul tukang ledeng atanapi sealant silikon di sakitar dasar pelat dek pikeun ngadamel segel kedap cai.
- Pasang Awak Keran: Lebetkeun awak keran ngaliwatan liang tengah bak cuci (sareng pelat dek, upami dianggo). Pastikeun keran diorientasikeun kalayan leres.
- Amankeun Keran: Ti handapeun solokan, geserkeun gasket karét, ring logam, sareng mur pemasangan kana gagang ulir keran. Kencengkeun mur pemasangan ku leungeun, teras anggo konci anu tiasa diatur pikeun ngamankeun keran kalayan pageuh, pastikeun lempeng sareng stabil. Entong kenceng teuing.
- Sambungkeun Jalur Pasokan Cai: Sambungkeun jalur suplai cai panas sareng tiis ti keran ka klep suplai cai panas sareng tiis anu saluyu. Selang biasana ditandaan (beureum pikeun panas, biru pikeun tiis). Kencengkeun ku leungeun, teras anggo konci konci pikeun puteran anu terakhir. Entong kenceng teuing. Upami jalur suplai anjeun 1/2 inci, anggo adaptor anu disayogikeun.
- Beurat Selang Sprayer Pasang: Pasangkeun beurat selang kana selang semprotan anu tiasa ditarik ka handap. Beuratna kedah ditempatkeun sakitar 6-8 inci ti handapeun awak utama keran pikeun mastikeun semprotan narik deui kalayan lancar.
- Uji pikeun Bocor: Sakali sadaya sambungan parantos dijieun, lalaunan hurungkeun suplai cai utama. Pariksa sadaya sambungan naha aya bocor. Upami aya bocor, kencengkeun sambungan sakedik dugi ka eureun.
- Siram kran: Cabut sirah semprotan teras hurungkeun cai pikeun miceun kokotor tina saluran salami sakitar 1 menit. Pasangkeun deui sirah semprotan.
Gambar 5.1: Ilustrasi nempatkeun awak keran sareng pelat dek opsional kana liang wastafel.
Gambar 5.2: Pituduh visual pikeun nyambungkeun selang suplai cai panas sareng tiis kana pipa cai utama di handapeun bak cuci piring.
Gambar 5.3: Pitunjuk pikeun masangkeun panyeimbang kana selang anu tiasa ditarik ka handap, pikeun mastikeun rétraksi sirah sprayer anu leres.
6. Parentah Operasi
Keran APPASO APS202-BS anjeun dirancang pikeun gampang dianggo sareng serbaguna.
6.1 Aliran Cai sareng Kontrol Suhu
- Operasi nanganan: Gagang tuas tunggal ngontrol aliran cai sareng suhu.
- Aliran cai: Angkat gagangna ka luhur pikeun ningkatkeun aliran cai. Dorong ka handap pikeun ngirangan atanapi mareuman cai.
- Kontrol Suhu: Pindahkeun cecekelan ka kénca pikeun cai panas jeung ka katuhu pikeun cai tiis.
Gambar 6.1: Gagang tuas tunggal ngamungkinkeun pangaturan suhu sareng aliran cai kalayan gampang.
6.2 Fungsi Sprayer
- Sprayer Tarik-Ka handap: Tarik sirah semprotan ka handap tina corongna lalaunan pikeun manjangkeun selang supados jangkauanna langkung lega.
- Modeu Semprot Ganda: Kepala semprotan ngagaduhan dua modeu:
- Modeu aliran: Idéal pikeun ngeusian pot sareng cuci umum.
- Mode semprot: Nyayogikeun semprotan anu ampuh pikeun ngumbah piring sareng ngabersihkeun wastafel.
- Retraction: Beurat selang mastikeun sirah sprayer mundur lancar deui kana corong nalika dileupaskeun.
Gambar 6.2: Sprayer anu tiasa ditarik ka handap nawiskeun dua pola cai anu béda: aliran cai anu ajeg pikeun ngeusian sareng semprotan anu lega pikeun ngumbah.
6.3 Corong Putar 360-Derajat
Corong keran tiasa muter 360 derajat, nyayogikeun aksés pinuh ka wastafel sareng kalenturan pikeun rupa-rupa tugas dapur, cocog pikeun wastafel tunggal sareng ganda.
Gambar 6.3: Fitur puteran 360 derajat dina keran ngamungkinkeun pikeun nutupan sakabéh daérah solokan.
7. Pangropéa
Pangropéa rutin bakal ngabantosan ngajaga kualitas sareng fungsi keran APPASO anjeun.
7.1 Ngabersihan Keran
- Bersihkeun keran sacara teratur ku kaén anu lembut sareng sabun anu lembut.
- Ulah make pembersih anu abrasif, wol baja, atanapi bahan kimia anu keras, sabab ieu tiasa ngaruksak lapisan akhir.
- Bilas sacara saksama saatos beberesih sareng garing ku kaén anu lembut pikeun nyegah bintik cai.
- Lapisan hideung matte dirancang supados tahan kusam sareng anti sidik jari.
Gambar 7.1: Konstruksi keran anu dijieun tina Baja Tahan Karat SUS 304 sareng lapisan anu dilapis pernis nyayogikeun résistansi ngalawan korosi, karat, goresan, sareng sidik jari, ngagampangkeun beberesih.
7.2 Ngabersihkeun Nozzle Sprayer
- Endapan mineral bisa ngumpul dina nozzle sprayer kana waktu, mangaruhan aliran cai.
- Pikeun ngabersihkeun, gosok muncung karét lalaunan ku ramo anjeun atanapi sikat lemes pikeun miceun kokotor naon waé.
- Pikeun kokotor anu bandel, buka sirah sprayer teras rendem dina larutan cuka bodas sareng cai anu sami salami 30 menit, teras bilas dugi ka bersih.

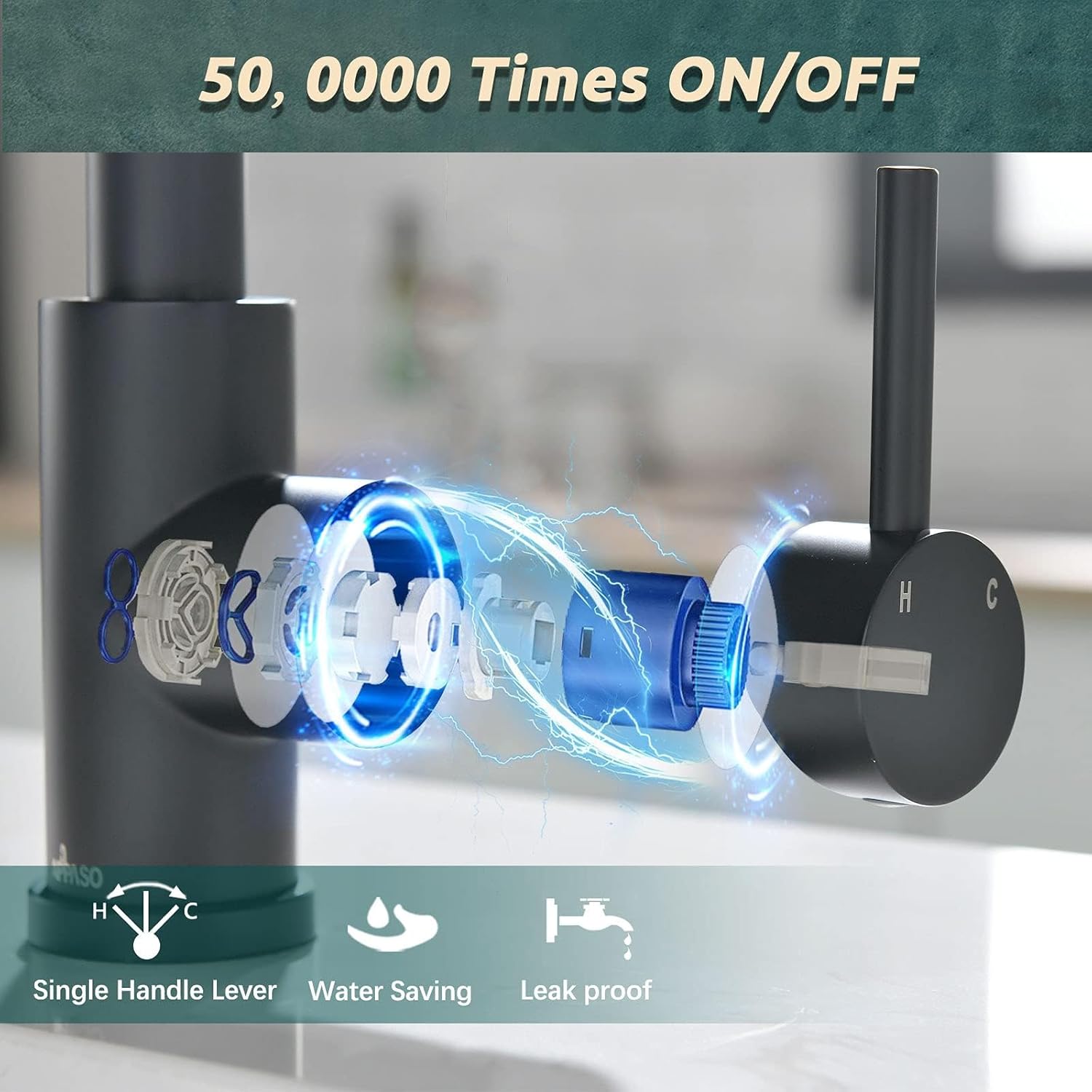

7.3 Kartrid Keramik
Keran ieu dilengkepan ku kartrid keramik kualitas luhur, anu parantos diuji salami 500,000 siklus pikeun mastikeun kinerja anu awét sareng henteu bocor.
Gambar 7.2: Kartrid keramik anu awét mastikeun operasi anu tiasa diandelkeun sareng henteu netes salami langkung ti 10 taun.
8. Cara ngungkulan
Upami anjeun ngalaman masalah naon waé, tingali masalah sareng solusi umum di handap ieu.
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Aliran Cai Lemah | Muncung aerator atawa sprayer katutup ku lebu/mineral; klep suplai cai katutup sabagian. | Bersihkeun nozzle sprayer (tingali bagian Pangropéa); pastikeun klep suplai cai muka sapinuhna. |
| Bocor tina Dasar Keran | Mur pemasanganna kendor; segelna teu bener. | Kencengkeun mur pemasangan di handapeun bak cuci; oleskeun dempul tukang ledeng atanapi sealant silikon upami diperyogikeun. |
| Bocor tina Sambungan Selang | sambungan leupas; ruksak O-cingcin. | Pastikeun sadaya sambungan selang pageuh; pariksa sareng ganti O-ring upami ruksak. |
| Sprayer Henteu Mundur Sapinuhna | Beurat selang teu leres diposisikeun atanapi kahalangan; selang kusut. | Saluyukeun posisi beurat selang; pastikeun selang henteu kusut atanapi kahalangan di handapeun bak cuci. |
| Suhu Cai Teu Nyaluyukeun | Masalah sareng kartrid keramik atanapi suplai cai. | Pastikeun klep suplai cai panas sareng tiis duanana dibuka; upami masalah terus-terusan, hubungi dukungan palanggan. |
9. Émbaran jaminan
Kran Dapur APPASO APS202-BS hadir sareng garansi terbatas. Mangga tingali kartu garansi anu kalebet dina produk anjeun pikeun syarat sareng katangtuan khusus. Simpen bukti pameseran anjeun pikeun klaim garansi.
10. Rojongan Palanggan
Kanggo bantosan salajengna, dukungan téknis, atanapi patarosan garansi, mangga ngahubungi layanan palanggan APPASO. Kami berkomitmen pikeun nyayogikeun layanan anu haneut sareng ramah.
- Dukungan Online: Kunjungi APPASO resmi websitus pikeun FAQs sarta pilihan kontak.
- Rojongan Email: Mangga tingali bungkus produk atanapi kartu garansi anjeun kanggo email kontak.
- Rojongan Telepon: Mangga tingali bungkus produk atanapi kartu garansi anjeun kanggo nomer kontak.
