Buku Panduan Gergaji Selam Festool TS 55 REBQ-Plus-FS

1. Bubuka

Manual ieu nyayogikeun inpormasi penting pikeun operasi, setelan, sareng pangropéa gergaji selam Festool TS 55 REBQ-Plus-FS anu aman sareng efektif. Mangga baca sadaya pitunjuk kalayan saksama sateuacan nganggo alat ieu pikeun mastikeun fungsi anu leres sareng nyegah tatu.

Festool TS 55 REBQ-Plus-FS nyaéta gergaji selam presisi anu dirancang pikeun motong anu akurat dina rupa-rupa bahan, utamina kai. Fitur-fiturna kalebet baji pituduh pikeun operasi anu aman, a viewjandela pikeun ningali garis potongan kalayan jelas, sareng setélan sudut anu tiasa diatur pikeun aplikasi anu serbaguna.

2. Émbaran Kasalametan

Salawasna perhatoskeun peringatan sareng pedoman kaamanan umum pakakas listrik. Gagal nuturkeun pitunjuk ieu tiasa nyababkeun sengatan listrik, kahuruan, sareng/atanapi tatu parah.

• Kasalametan Area Gawé: Jaga wewengkon gawé anjeun beresih jeung cahayana alus. Wewengkon nu pabalatak atawa poek ngocorkeun kacilakaan.
• Kasalametan listrik: Ulah ngalaan alat listrik ka hujan atawa kaayaan baseuh. Hindarkeun kontak awak sareng permukaan bumi atanapi grounded.
• Kasalametan Pribadi: Salawasna nganggo pelindung panon, pelindung dédéngéan, sareng masker lebu. Pasangkeun baju anu leupas sareng rambut panjang.
• Pamakéan sareng Perawatan Alat: Ulah maksakeun alat kakuatan. Anggo alat kakuatan anu leres pikeun aplikasi anjeun. Pegatkeun sambungan colokan ti sumber listrik samemeh nyieun sagala panyesuaian, ngaganti asesoris, atawa nyimpen parabot kakuatan.
• Pencegahan Kickback: Pastikeun benda kerja dirojong kalayan leres. Anggo mata gergaji anu seukeut. Ulah motong paku atanapi sekrup anu tos aya.

3. Setélan

3.1 Ngabongkar bungkusan sareng Mariksa Komponén

Bungkus sadaya komponén kalayan ati-ati sareng pariksa kana daptar bungkusan. Pangiriman standar kalebet:

• Gergaji Selam Festool TS 55 REBQ-Plus-FS
• Rel Panduan Festool FS 1400/2
• Mata Gergaji HW W48
• Protection Splitter
• Viewing Jandéla
• Pakakas Gawé (contona, konci heksadesimal pikeun ngaganti bilah)
• Festool Systainer SYS3 M 337 (wadah panyimpenan sareng transportasi)

Gambar 3.1: Pakakas lengkep Festool TS 55 REBQ-Plus-FS, kalebet gergaji, rel pituduh, bilah gergaji, sareng wadah panyimpenan Systainer.

3.2 Pamasangan sabeulah

1. Pastikeun ragaji dicabut tina sumber listrik.
2. Pencét tombol konci spindle pikeun ngamankeun mata gergaji.
3. Anggo alat kerja anu disayogikeun (konci heksagonal) pikeun ngaleupaskeun sekrup penahan bilah.
4. Cabut bilah anu lami teras pasangkeun bilah gergaji HW W48 anu énggal kalayan ati-ati, pastikeun arah puteranna cocog sareng panah dina gergaji.
5. Kencengkeun sekrup penahan bilah kalayan pageuh.

Gambar 3.2: Detil view bagian bilah ragaji, ngagambarkeun prosés ngaganti atanapi mariksa bilahna.

3.3 Ngapasangkeun Rel Panduan

Rel pituduh Festool (FS 1400/2) dirancang pikeun motong anu presisi sareng lempeng. Tempatkeun rel pituduh dina benda kerja teras sajajarkeun sareng garis potong anu dipikahoyong. Gergaji bakal ngajalankeun sapanjang rel, mastikeun akurasi.

Gambar 3.3: Pamaké nuju ngademonstrasikeun panggunaan Festool TS 55 REBQ-Plus-FS kalayan rel pituduh pikeun motong anu presisi.

4. Parentah Operasi

4.1 Nyaluyukeun jero motong

Jero motong tiasa disaluyukeun ti 0 dugi ka 55 mm dina 90° sareng 0 dugi ka 43 mm dina 45°. Anggo tuas sareng skala pangaluyuan jerona dina gergaji pikeun nyetel jerona anu dipikahoyong. Pastikeun jerona rada langkung ageung tibatan ketebalan bahan pikeun mastikeun potongan anu lengkep.

Gambar 4.1: Bagian hareup gergaji, nyorot bilah anu katingali sareng tanda pangaturan jerona anu jelas.

4.2 Nyaluyukeun Sudut Motong

Gergaji ieu ngamungkinkeun pikeun nyaluyukeun sudut ti -1° nepi ka 47°. Longgarkeun kenop pangaturan sudut, atur sudut anu dipikahoyong, teras kencengkeun deui kenopna. Desain awak anu datar nyayogikeun kalenturan maksimum pikeun setélan sudut.

Gambar 4.2: Sisi profile tina gergaji, ngagambarkeun mékanisme pangaturan sudut sareng sebutan modél.

4.3 Nyieun cut a

1. Pastikeun workpiece stabil sarta clampdiedit upami diperyogikeun.
2. Posisikeun gergaji dina rel pituduh (upami dianggo) atanapi langsung dina benda kerja, sejajarkeun viewjandela nganggo garis potong anjeun.
3. Hurungkeun ragaji sareng ngantepkeun sabeulah ngahontal laju pinuh.
4. Celupkeun gergaji kana bahan sacara lalaunan, jaga laju asupan anu ajeg sareng rata.
5. Sakali potongan réngsé, leupaskeun picuna teras antepkeun bilahna eureun sateuacan ngangkat gergaji tina benda kerja.

Gambar 4.3: Pamaké nuju nunjukkeun aksi motong plunge tina Festool TS 55 REBQ-Plus-FS dina bahan anu poék.

4.4 Protéksi Splitter sareng Viewing Jandéla

Protéksi splitter anu terintegrasi ngaminimalkeun robekan, khususna dina bahan anu sénsitip. Anu transparan sareng tiasa dipindahkeun viewjandela ing nyadiakeun jelas view tina mata gergaji sareng tali potong, ningkatkeun katepatan sareng kaamanan.

Gambar 4.4: A close-up view tina dasar gergaji, nyorot panyalindungan splitter sareng transparan viewjandela ing.

5. Pangropéa

Pangropéa rutin mastikeun umur panjang sareng kinerja optimal tina gergaji selam Festool anjeun.

• beberesih: Saatos dianggo, bersihan gergaji sareng rel pituduh pikeun miceun serbuk gergaji sareng lebu. Anggo sikat lemes atanapi hawa anu dikomprés. Pastikeun liang ventilasi kosong.
• Inspeksi sabeulah: Pariksa mata gergaji sacara rutin pikeun ningali seukeutna sareng ruksakna. Ganti mata gergaji anu kusam atanapi ruksak gancang-gancang.
• Inspeksi kabel: Pariksa kabel listrikna bisi aya tanda-tanda karusakan. Ulah nganggo alat ieu upami kabelna ruksak.
• Lubrication: Mangga tingali manual layanan anu lengkep pikeun titik pelumasan khusus, upami aya. Sacara umum, alat Festool dirancang pikeun pelumasan minimal pikeun pangguna.
• Panyimpenan: Simpen gergaji sareng asesorisna dina Systainer SYS3 M 337 anu disayogikeun di tempat anu garing, aman, sareng teu kahontal ku barudak.

6. Cara ngungkulan

Upami anjeun ngalaman masalah sareng Festool TS 55 REBQ-Plus-FS anjeun, tingali léngkah-léngkah ngungkulan masalah umum ieu:

• Saw teu dimimitian: Pariksa sambungan listrikna. Pastikeun colokanna dipasang kalawan bener sareng stop kontakna tiasa dianggo. Pariksa kabel listrikna pikeun ayana karusakan.
• Kualitas potongan anu goréng (contona, pecah, sisi anu kasar): Mata gergajina tiasa kusam atanapi ruksak. Pasang deui mata gergajina. Pastikeun panyalindungan splitter dipasang kalayan leres. Saluyukeun jerona motong kalayan leres.
• Gergaji panas teuing: Pastikeun liang ventilasi bébas tina lebu. Ulah maksa gergaji nembus bahan; kurangi laju asupan. Keun gergaji tiis.
• Geter kaleuleuwihan: Pariksa naha bilah gergaji parantos dipasang sareng dikencengkeun kalayan leres. Pariksa bilahna naha aya karusakan atanapi bengkok.

Pikeun masalah anu terus-terusan atanapi perbaikan anu rumit, hubungi pusat layanan Festool anu resmi.

7. Spésifikasi

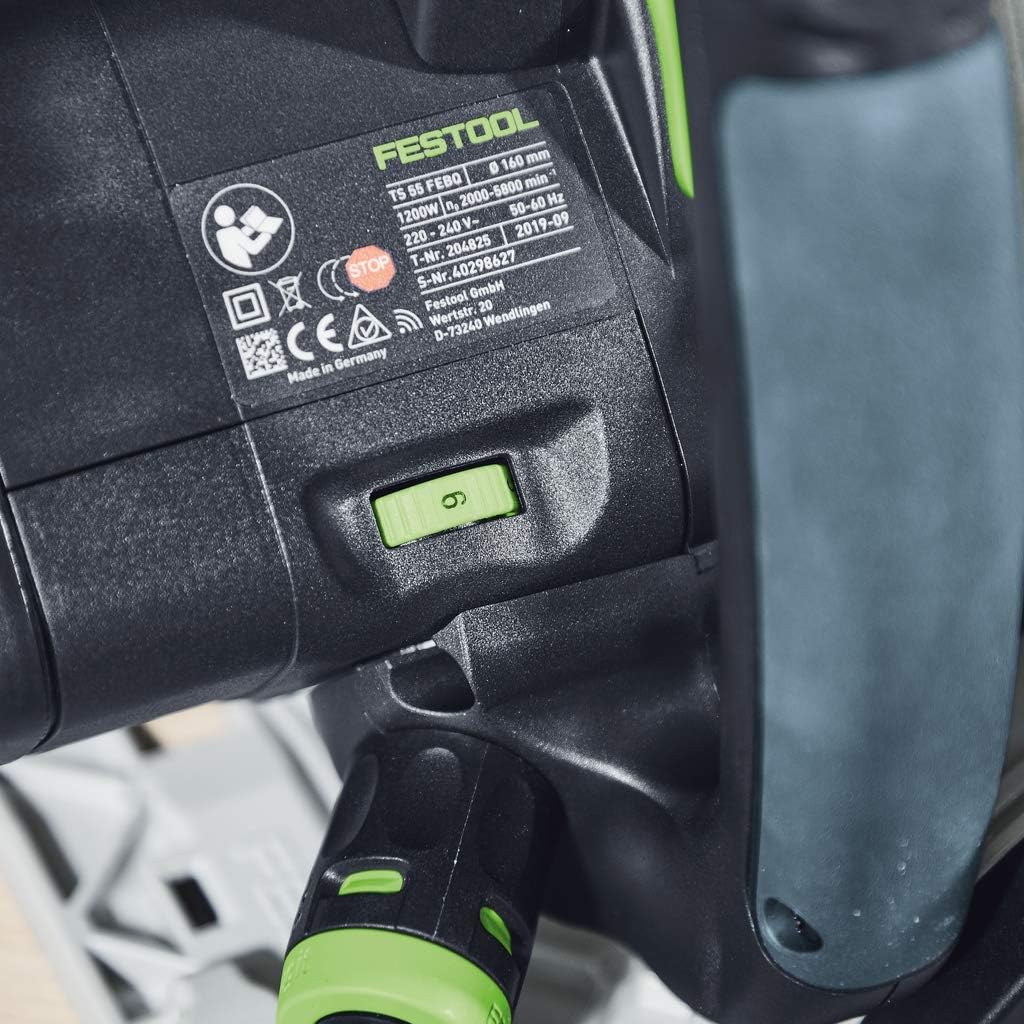

Gambar 7.1: Labél produk anu némbongkeun spésifikasi téknis sareng detil manufaktur.

8. Garansi jeung Rojongan

8.1 Émbaran jaminan

Festool TS 55 REBQ-Plus-FS hadir sareng Garansi Kawates. Mangga tingali kartu garansi anu kalebet dina produk anjeun atanapi kunjungi Festool resmi. websitus kanggo syarat sareng katangtuan anu lengkep ngeunaan jangkauan sareng durasi. Pendaptaran produk anjeun panginten diperyogikeun pikeun ngaktipkeun garansi lengkep.

8.2 Rojongan Palanggan

Kanggo bantosan téknis, suku cadang, atanapi patarosan layanan, mangga ngahubungi dukungan palanggan Festool. Inpormasi kontak biasana tiasa dipendakan di situs resmi Festool. websitus atawa dina dokuméntasi disadiakeun kalawan alat Anjeun.

Sumber daya online, kalebet FAQ sareng pidéo instruksional tambahan, ogé tiasa sayogi dina Festool. websitus.
