1. Bubuka
Manual ieu nyayogikeun inpormasi penting pikeun pamasangan, operasi, sareng pangropéa Relay Allen Bradley 700-Hc24a24-1-4 Seri C anu aman sareng efektif. Mangga baca manual ieu sacara saksama sateuacan nyobian masang atanapi ngoperasikeun alat ieu.
700-Hc24a24-1-4 Séri C nyaéta relay kontrol industri tujuan umum anu dirancang pikeun ngaganti sirkuit listrik. Relay ieu beroperasi dina 24 Vac dina 50/60 Hz.
2. Émbaran Kasalametan
PERHATOSAN: Bahaya Setrum Listrik
- Salawasna pegatkeun daya sateuacan masang, ngalayanan, atanapi nyabut relay.
- Pamasangan sareng pangropéa ngan kedah dilakukeun ku tanaga anu mumpuni.
- Pastikeun sadaya kabel saluyu sareng kode listrik lokal sareng nasional.
- Ulah ngoperasikeun relay upami katingalina ruksak.
Paranti nuturkeun parentah ieu bisa ngakibatkeun tatu serius atawa maot.
3. Produk Langkungview
Relay Allen Bradley 700-Hc24a24-1-4 Seri C nyaéta relay tipe colokan anu kompak. Relay ieu dilengkepan ku wadah anu transparan anu ngamungkinkeun pamariksaan visual kontak sareng koil. Relay ieu dirancang pikeun kinerja anu tiasa dipercaya dina aplikasi kontrol industri.
Gambar 3.1: Hareupeun view tina Relay Allen Bradley 700-Hc24a24-1-4 Seri C. Gambar ieu nunjukkeun c anu jelasasing, komponén internal, sareng branding Allen-Bradley.

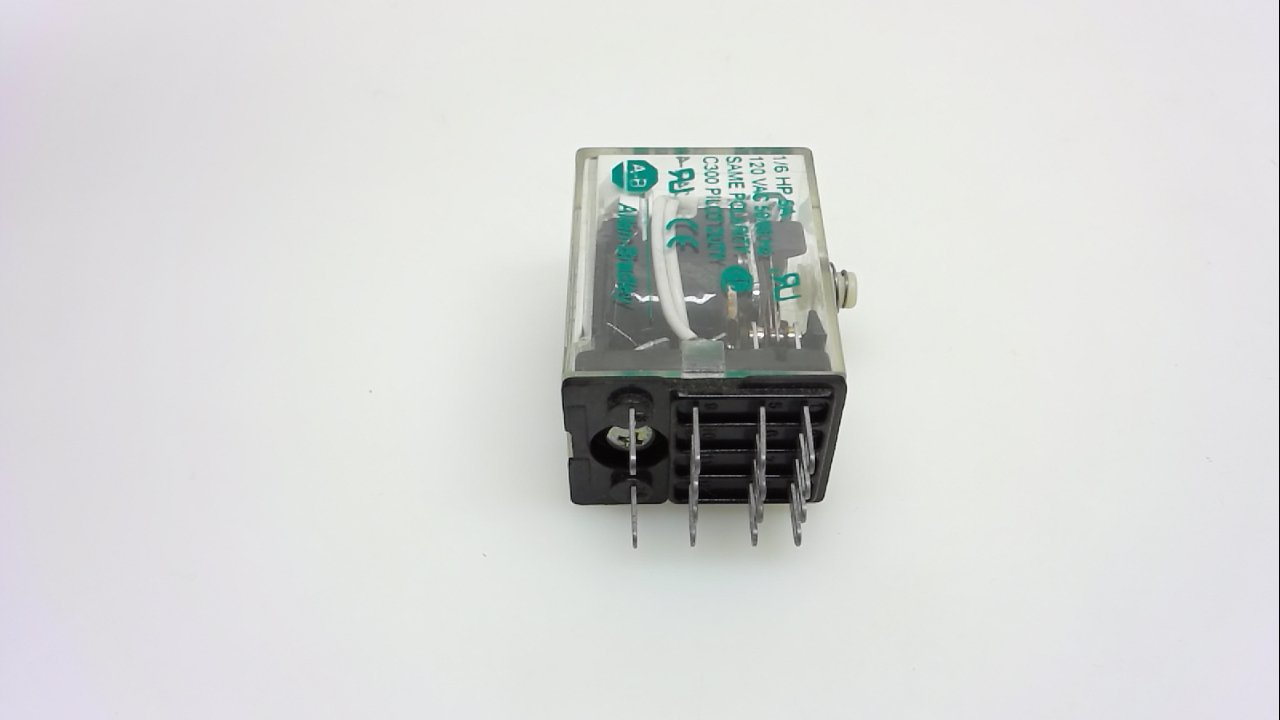

Gambar 3.2: Samping view tina Relay Allen Bradley 700-Hc24a24-1-4 Seri C, nyorot terminal listrik pikeun sambungan.
Gambar 3.3: Puncak miring view tina Relay Allen Bradley 700-Hc24a24-1-4 Seri C, nunjukkeun desain kompak sacara umum.
4. Instalasi jeung Setup
Turutan léngkah ieu pikeun instalasi anu leres:
- Pegatkeun daya: Pastikeun sadaya daya ka sirkuit parantos dicabut sateuacan ngamimitian pamasangan.
- Pamasangan: Selapkeun relay kana stop kontak atanapi dasar anu cocog. Pastikeun éta dipasang pageuh.
- Wiring: Sambungkeun vol kontroltage (24 Vac, 50/60 Hz) kana terminal koil sakumaha anu dituduhkeun dina relay atanapi soket anu aya hubunganana. Sambungkeun kabel sirkuit beban kana terminal kontak anu pas (biasana kabuka atanapi biasana ditutup) numutkeun skéma aplikasi anjeun. Tingali diagram pinout relay (biasana aya dina relay sorangan atanapi lembar datana) pikeun idéntifikasi terminal anu leres.
- Verifikasi: Pariksa deui sadaya sambungan kabel pikeun mastikeun leres sareng aman.
- Pamulihan kakuatan: Balikkeun daya ka sirkuit sareng uji operasi relay.
Catetan: Relay ieu meryogikeun stop kontak anu cocog pikeun pamasangan sareng sambungan listrik anu leres. Stop kontak ieu biasana dijual misah.
5. Operasi
Relay Seri C 700-Hc24a24-1-4 beroperasi ku cara méré énergi ka koilna. Nalika 24 Vac, 50/60 Hz diterapkeun kana terminal koil, medan éléktromagnétik dihasilkeun, anu narik armature, nyababkeun kontak robah kaayaan.
- Kaayaan Énergi: Nalika koil dialiri énergi, kontak normally open (NO) nutup, sareng kontak normally closed (NC) muka.
- Kaayaan Tanpa Énergi: Nalika daya dicabut tina koil, kontak balik deui ka kaayaan aslina (NO kontak muka, kontak NC nutup).
Relay bertindak salaku saklar listrik, anu ngamungkinkeun sinyal kontrol daya rendah pikeun ngontrol beban daya anu langkung luhur atanapi pikeun nyayogikeun isolasi antara sirkuit.
6. Pangropéa
Relay Allen Bradley 700-Hc24a24-1-4 Seri C dirancang pikeun pangropéa minimal. Nanging, pamariksaan périodik disarankeun:
- Inspeksi Visual: Pariksa relay sacara rutin pikeun ningali tanda-tanda karusakan fisik, perubahan warna, atanapi sambungan anu kendur.
- Pariksa Kontak: Upami relay gaduh panutup anu transparan, pariksa sacara visual kontakna pikeun ayana pitting anu kaleuleuwihi atanapi penumpukan karbon, anu tiasa nunjukkeun karusakan atanapi kaleuwihan beurat.
- beberesih: Jaga relay sareng sakurilingna bébas tina lebu sareng kokotor. Anggo lawon anu garing sareng lemes pikeun ngabersihkeun. Entong nganggo pangleyur atanapi pembersih anu abrasif.
- ngagantian: Upami relay nunjukkeun tanda-tanda karusakan, aus, atanapi operasi anu teu konsisten, éta kedah langsung diganti ku teknisi anu mumpuni.
7. Cara ngungkulan
Upami relay henteu jalan sapertos anu dipiharep, pertimbangkeun masalah umum ieu:
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Koil relay teu bisa dicas. | Taya kontrol voltage; salah voltage; kabelna rusak; koilna ruksak. | Pariksa 24 Vac, 50/60 Hz aya dina terminal koil; pariksa sambungan kabel; ganti relay upami koil ruksak. |
| Kontakna teu bisa diganti. | Koil teu ngaluarkeun énergi (tingali di luhur); kontak dilas katutup; halangan mékanis. | Atasi masalah koil; ganti relay upami kontakna ruksak atanapi dilas. |
| Operasi intermittent. | Sambungan leupas; voltase kontrol teu stabiltage; kontak anu geus ruksak. | Kencengkeun sadaya sambungan; pastikeun catu dayana stabil; ganti relay upami kontakna tos ruksak. |
Upami léngkah-léngkah ngungkulan masalah henteu ngarengsekeun masalah, hubungi tukang listrik anu mumpuni atanapi dukungan téknis Allen-Bradley.
8. Spésifikasi
| Parameter | Nilai |
|---|---|
| Nomer modél | 700-Hc24a24-1-4 |
| Runtuyan | C |
| Coil Voltage | 24 Waktos |
| Frékuénsi | 50/60 Hz |
| Produsén | ALLEN BRADLEY |
| ASIN | B079WZNNJS |
| Tanggal Kahiji Sadia | Pébruari 19, 2018 |
9. Garansi jeung Rojongan
Kanggo inpormasi garansi sareng dukungan téknis, mangga tingal ka Allen-Bradley resmi websitus atanapi hubungi distributor Allen-Bradley anu sah. Sarat sareng katangtuan garansi khusus tiasa bénten-bénten gumantung kana daérah sareng produk. Salawasna pasihan nomer modél (700-Hc24a24-1-4) nalika milarian dukungan.
Anjeun tiasa mendakan langkung seueur inpormasi ngeunaan resmi Allen-Bradley websitus.
