Manual Pangguna Keypad Antarmuka Operator Allen-Bradley 22-HIM-C2S PowerFlex

1. Bubuka

Manual ieu nyayogikeun inpormasi penting pikeun pamasangan, operasi, sareng pangropéa anu leres tina Allen-Bradley 22-HIM-C2S PowerFlex Operator Interface Keypad. Alat ieu dirancang pikeun nyayogikeun kamampuan kontrol lokal sareng tampilan pikeun drive frékuénsi variabel PowerFlex anu cocog. Mangga baca manual ieu sacara saksama sateuacan nyobian masang atanapi ngoperasikeun keypad.

2. Produk Langkungview

Allen-Bradley 22-HIM-C2S nyaéta Modul Antarmuka Manusa (HIM) anu ngalayanan salaku antarmuka operator lokal pikeun drive PowerFlex. Éta ngagaduhan tampilan LCD sareng sakumpulan tombol taktil pikeun navigasi, pangaturan parameter, sareng kontrol drive.

Gambar 2.1: Hareupeun view tina Allen-Bradley 22-HIM-C2S PowerFlex Operator Interface Keypad. Gambar ieu nampilkeun panel hareup keypad 22-HIM-C2S, anu nampilkeun layar LCD di luhur sareng sarangkaian tombol kontrol di handap. Tombol-tombolna kalebet 'Esc', 'Sel', 'Disp', 'Remove', 'ALT', 'LANG', panah ka luhur/ka handap, 'Jog', 'Run' (héjo), 'Stop' (beureum), sareng panah navigasi.

Gambar 2.2: Samping view tina Allen-Bradley 22-HIM-C2S PowerFlex Operator Interface Keypad. Hiji pro sampingfile tina keypad 22-HIM-C2S, nunjukkeun faktor bentukna anu kompak sareng panel kontrol anu rada luhur.

Gambar 2.3: Tukangeun view tina Allen-Bradley 22-HIM-C2S PowerFlex Operator Interface Keypad anu nunjukkeun sirkuit internal. Gambar ieu nunjukkeun bagian tukang keypad kalayan panutupna dicabut, anu ngungkabkeun papan sirkuit utama, konektor, sareng sekrup pemasangan. Brand Allen-Bradley sareng nomer modél '22-HIM-C2S' katingali dina labél.

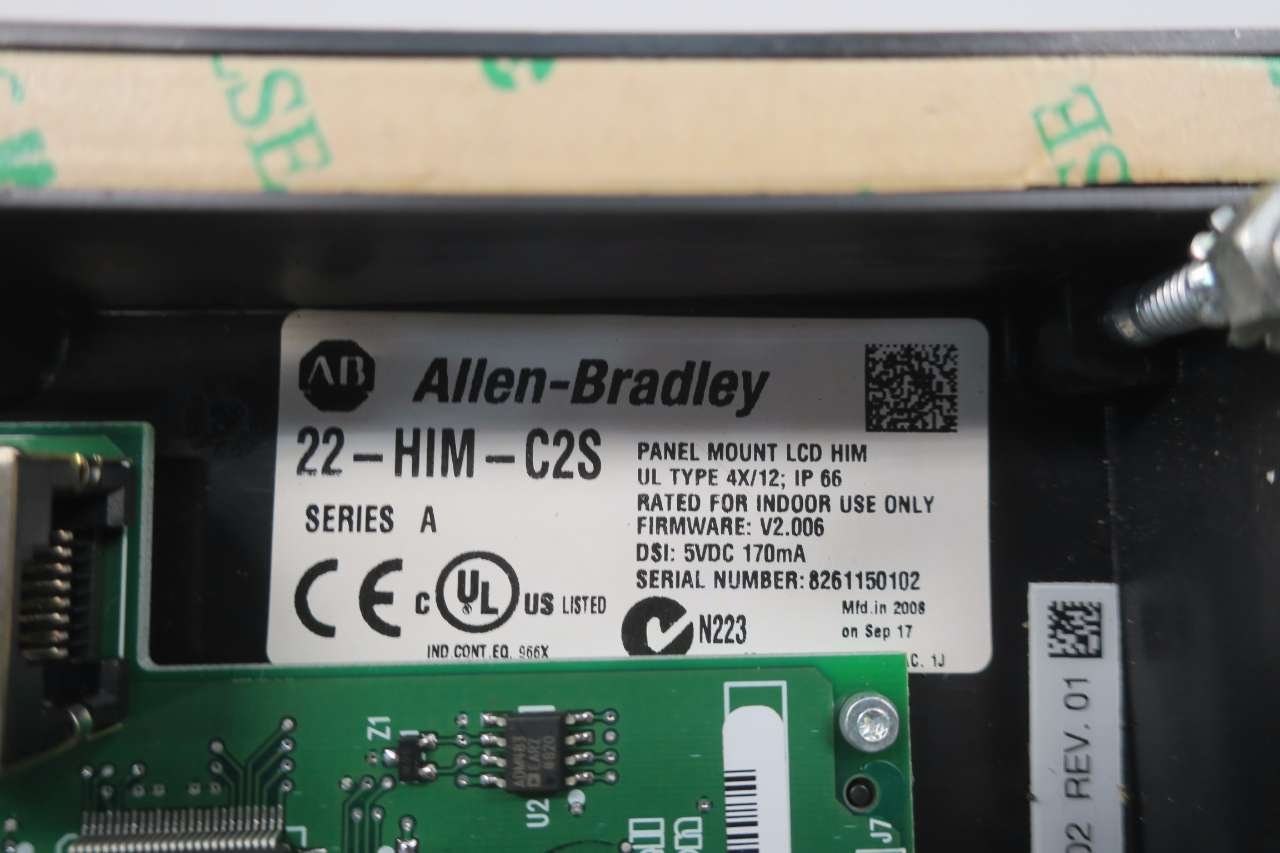

Gambar 2.4: Gambaran caket labél produk Allen-Bradley 22-HIM-C2S dina papan sirkuit internal. Gambaran lengkep view labél produk dina papan sirkuit internal, nu nunjukkeun 'Allen-Bradley 22-HIM-C2S', 'SERIES A', 'PANEL MOUNT LCD HIM', 'UL TYPE 4X/12; IP 66', 'RATED FOR INDOOR USE ONLY', 'FIRMWARE: V2.006', 'DSI: 5VDC 170mA', sareng 'SERIAL NUMBER: 8261150102'.

Gambar 2.5: Potret jarak deukeut papan sirkuit internal nganggo mérek Rockwell Automation. Potret jarak deukeut bagian séjén tina papan sirkuit internal, nu némbongkeun barkod jeung mérek 'Rockwell Automation', bareng jeung nomer bagian 'M003821329' jeung '316553-A01'.

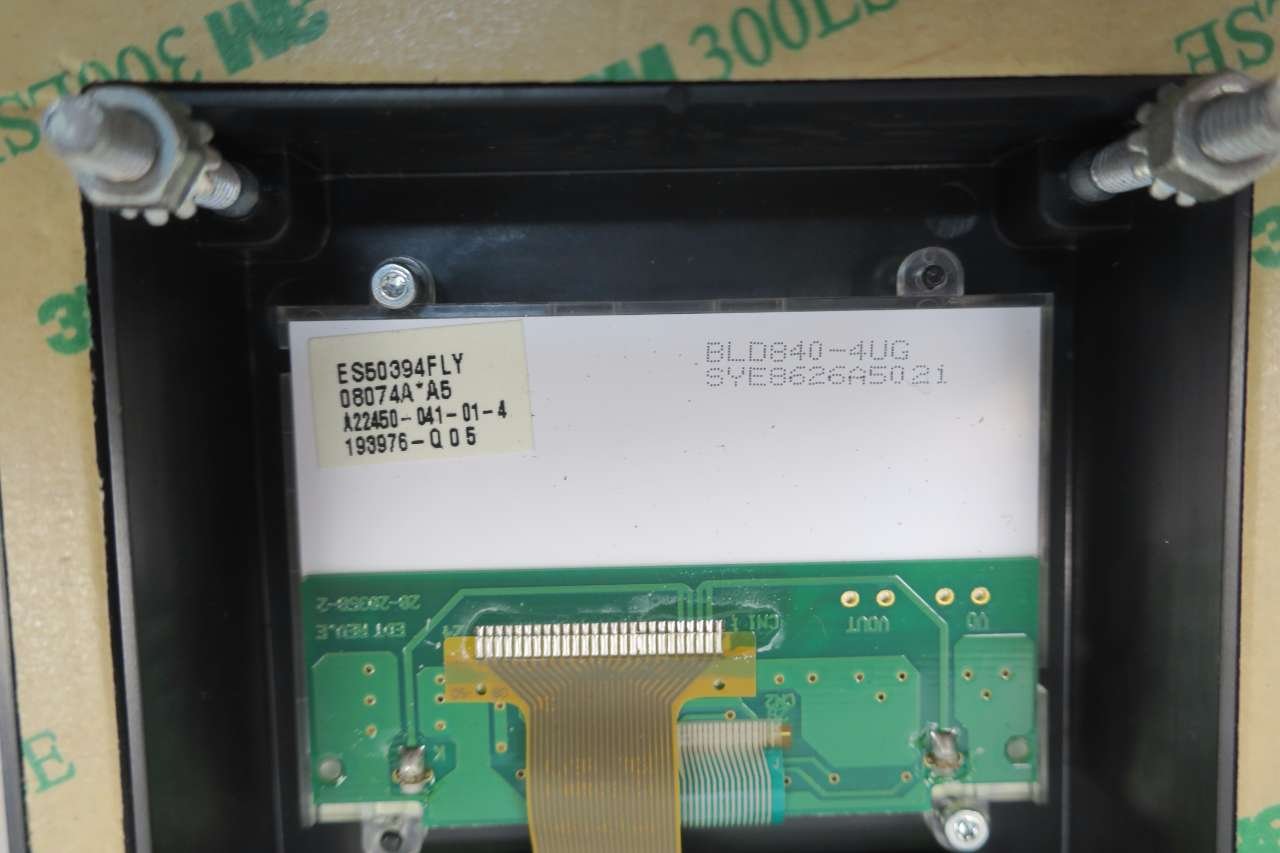

Gambar 2.6: Gambar jarak deukeut tina sambungan LCD dina papan sirkuit internal. Gambar ieu nyayogikeun gambaran anu lengkep view tina kabel pita fléksibel anu nyambungkeun tampilan LCD kana papan sirkuit utama, nyorot sipat hipu tina komponén internal.

2.1 Fungsi Tombol Keypad

• Esc (Kabur): Dianggo pikeun kaluar ti ménu atanapi layar tanpa nyimpen parobihan, atanapi pikeun uih deui ka tampilan sateuacana.
• Pilih (Pilih): Dianggo pikeun mastikeun pilihan atawa asup ka menu.
• Tampilan (Tampilan): Togél antara modeu tampilan atanapi parameter anu béda.
• miceun: Biasana dianggo pikeun ngahapus karakter nalika ngasupkeun data.
• ALT (Alternatif): Nyayogikeun aksés ka fungsi alternatif atanapi operasi shift pikeun konci-konci tertentu.
• LANG (Basa): Dianggo pikeun ngarobah basa tampilan.
• Panah luhur/handap: Dianggo pikeun nganapigasi dina ménu, nambahan/ngurangan nilai, atanapi ngagulung dina daptar.
• Jog: Ngamimitian operasi jog pikeun drive anu nyambung.
• Lumpat (Tombol Héjo): Ngamimitian drive anu nyambung.
• Eureun (Tombol Beureum): Ngeureunkeun drive anu nyambung.

3. Setup jeung Instalasi

Keypad 22-HIM-C2S dirancang pikeun dipasang dina panel. Pamasangan anu leres penting pisan pikeun operasi sareng kaamanan anu tiasa diandelkeun. Disarankeun yén pamasangan kedah dilakukeun ku tanaga anu mumpuni.

3.1 Pamasangan

1. Pastikeun sadaya daya ka drive sareng sistem kontrol parantos dicabut sateuacan ngamimitian pamasangan.
2. Potong liang pasagi panjang dina panel kontrol numutkeun diménsi anu ditangtukeun dina dokuméntasi produk (tingali manual drive pikeun diménsi potongan anu pasti).
3. Selapkeun keypad 22-HIM-C2S kana potongan ti payun panel.
4. Pasangkeun keypad nganggo perangkat keras pemasangan anu disayogikeun ti tukang panel. Pastikeun segelna pageuh pikeun peringkat IP anu ditangtukeun.

3.2 Sambungan Listrik

1. Sambungkeun kabel komunikasi anu pas ti 22-HIM-C2S ka port anu ditunjuk dina drive PowerFlex.
2. Pastikeun sambunganna aman sareng terpolarisasi kalayan leres.
3. Pariksa yén catu daya ka keypad (DSI: 5VDC 170mA) nyumponan sarat anu ditangtukeun.
4. Sakali sadaya sambungan parantos dilakukeun, balikkeun deui daya ka drive sareng sistem kontrol. Layar keypad kedahna hurung.

4. Parentah Operasi

Keypad 22-HIM-C2S ngamungkinkeun pangguna pikeun ngawas status drive, ngarobih parameter, sareng ngontrol drive sacara lokal. Rincian operasional khusus bakal gumantung kana modél drive PowerFlex anu disambungkeun.

4.1 Napigasi Dasar

• Saatos dihurungkeun, keypad biasana nampilkeun status drive atanapi parameter standar.
• Ngagunakeun éta Panah luhur/handap pikeun ngagulung parameter atanapi pilihan menu.
• Pencét Sel pikeun asup ka menu atawa milih parameter pikeun diédit.
• Pencét Esc pikeun balik deui ka layar samemehna atawa kaluar ti menu.

4.2 Parameter adjustment

1. Arahkeun ka parameter anu dipikahoyong nganggo tombol panah teras pencét Sel.
2. Nilai parameter biasana bakal mimiti kedip-kedip, nunjukkeun yén éta tiasa diédit.
3. Ngagunakeun éta Panah luhur/handap pikeun ngarobah nilai.
4. Pencét Sel deui pikeun nyimpen nilai anyar. Pencét Esc pikeun miceun parobihan.

4.3 Drive Control

• Pencét éta Tombol Lumpat Héjo pikeun ngamimitian motor anu disambungkeun kana drive.
• Pencét éta Tombol Eureun Beureum pikeun ngeureunkeun motor.
• Pencét éta Tombol Jog pikeun ngamimitian operasi jog sakeudeung, biasana dianggo pikeun nguji atanapi nempatan posisi.

5. Pangropéa

Keypad 22-HIM-C2S dirancang pikeun pangropéa minimal. Pamariksaan sareng beberesih rutin tiasa ngabantosan mastikeun umur panjang sareng fungsina anu leres.

5.1 beberesih

• Pastikeun daya listrik geus dicabut tina keypad sareng drive sateuacan diberesihan.
• Lap permukaan layar sareng keypad ku kaén anu lemes,amp lawon.
• Ulah nganggo pembersih anu abrasif, pangleyur, atanapi bahan kimia anu kasar, sabab ieu tiasa ngaruksak plastik sareng tampilan.
• Ulah nyemprotkeun cairan langsung kana keypad.

5.2 Pertimbangan Lingkungan

• Keypad ieu dirating kanggo dianggo di jero ruangan hungkul.
• Pastikeun lingkungan operasi aya dina kisaran suhu sareng kalembaban anu ditangtukeun pikeun nyegah karusakan.
• Lindungi keypad tina lebu anu kaleuleuwihi, kalembaban, sareng zat korosif.

6. Cara ngungkulan

Bagian ieu nyayogikeun léngkah-léngkah ngungkulan masalah dasar pikeun masalah umum. Pikeun masalah anu langkung rumit, tingali manual pangguna drive PowerFlex atanapi hubungi dukungan téknis.

6.1 Teu Aya Layar atanapi Keypad Teu Ngarespon

• Pariksa kakuatan: Pariksa yén drive sareng sistem kontrol parantos dihurungkeun sareng keypad nampi catu daya 5VDC na.
• Pariksa sambungan: Pastikeun kabel komunikasi antara keypad sareng drive disambungkeun kalayan pageuh di dua tungtungna.
• Balikan deui System: Pareuman daya drive sareng keypad pikeun ngareset sistem.
• Pariksa Karusakan: Pariksa sacara visual keypad pikeun ningali tanda-tanda karusakan fisik atanapi sambungan anu leupas.

6.2 Nilai Parameter Anu Salah

• Pariksa Setélan Drive: Pastikeun konfigurasi drive ngamungkinkeun parobahan parameter ngalangkungan HIM.
• Konfirmasi Simpen: Saatos ngarobih parameter, pastikeun anjeun mencét Sel pikeun nyimpen nilai anyar.
• Tingali Manual Drive: Tingali manual drive PowerFlex khusus pikeun definisi parameter sareng rentang anu valid.

7. Spésifikasi

8. Garansi sareng Rojongan Téknis

Produk Allen-Bradley biasana ditangtayungan ku garansi standar ti produsén. Pikeun syarat sareng katangtuan garansi khusus, mangga tingal dokuméntasi pameseran asli atanapi hubungi distributor Allen-Bradley resmi anjeun.

Pikeun bantuan téknis, ngungkulan masalah anu saluareun ruang lingkup manual ieu, atanapi pikeun kéngingkeun suku cadang, mangga ngahubungi dukungan téknis Allen-Bradley atanapi perwakilan Rockwell Automation lokal anjeun. Pastikeun anjeun gaduh nomer modél (22-HIM-C2S) sareng nomer séri (anu aya dina labél produk) nalika milarian dukungan.
