Buku Panduan Pangguna Adaptor Telepon Analog Grandstream HT814 4-Port

1. Produk Langkungview

Grandstream HT814 nyaéta Adaptor Telepon Analog (ATA) 4-port anu kuat anu dirancang pikeun lingkungan bumi sareng kantor. Alat ieu ngagaduhan opat port FXS pikeun nyambungkeun telepon analog atanapi mesin fax sareng router Gigabit NAT anu terintegrasi. Alat ieu ngamungkinkeun pangguna pikeun nyambungkeun alat analog tradisionalna ka jaringan Voice over IP (VoIP) modéren, nawiskeun kualitas sora anu luar biasa, fitur kaamanan anu kuat, sareng panyediaan otomatis pikeun palaksanaan sareng manajemen anu efisien.

Gambar 1: Grandstream HT814 4-Port ATA. Gambar ieu nunjukkeun bagian hareup sareng luhur alat, nyorot c hideung kompaknaasing sareng logo Grandstream.

2. Eusi Paket

Pastikeun yén sadaya item aya dina pakét anjeun:

• Adaptor Telepon Analog Grandstream HT814 (ATA)
• Adaptor kakuatan
• Kabel Ethernet
• Pituduh Pamasangan Gancang (Manual Pangguna)

3. Fitur Produk

HT814 nawiskeun sakumpulan fitur anu kuat pikeun komunikasi VoIP anu tiasa dipercaya:

• Ngarojong 4 SIP profilengaliwatan 4 port FXS.
• Port Ethernet Gigabit ganda pikeun konéktivitas jaringan.
• Router NAT terintegrasi kalayan kecepatan routing dugi ka 100Mbps.
• Téhnologi énkripsi kaamanan canggih (TLS sareng SRTP) pikeun ngajagi telepon sareng akun.
• Pilihan panyediaan otomatis pikeun palaksanaan skala ageung.
• Fungsi server SIP Failover, sacara otomatis ngalih ka server sekundér upami sambungan server utama leungit.
• Pangrojong pikeun konfigurasi TR-069 sareng XML files pikeun manajemen alat.

Gambar 2: Top view tina HT814 anu nunjukkeun indikator LED pikeun daya, port FXS (1-4), WAN, sareng LAN. Indikator ieu nyayogikeun status operasi alat sacara real-time.

4. Setup jeung Instalasi

Turutan léngkah-léngkah ieu pikeun nyetél Grandstream HT814 anjeun:

1. Nyambung kana Jaringan: Sambungkeun hiji tungtung kabel Ethernet ka port WAN (biru) dina HT814 sareng tungtung anu sanésna ka router broadband atanapi modem anjeun.
2. Sambungkeun Alat Analog: Sambungkeun telepon analog atanapi mesin fax anjeun ka port FXS (héjo, dilabélan 1-4) dina HT814 nganggo kabel telepon RJ11 standar.
3. Sambungkeun Kakuatan: Colokkeun adaptor daya kana port DC 12V dina HT814 teras kana stop kontak.
4. Daya Hurung: Alatna bakal otomatis hurung. Antosan dugi ka LED Daya sareng LED WAN robah jadi héjo polos, nunjukkeun sambungan jaringan anu suksés. LED port FXS bakal hurung nalika telepon nyambung sareng teu nyambung.
5. Konfigurasi: Aksés ka alat web antarmuka konfigurasi ku cara ngetikkeun alamat IP-na kana web panyungsi. Alamat IP standar biasana tiasa dipendakan ngalangkungan telepon analog anu nyambung ku cara mencet *** teras 02. Tingali manual pangguna lengkep pikeun léngkah konfigurasi anu lengkep.

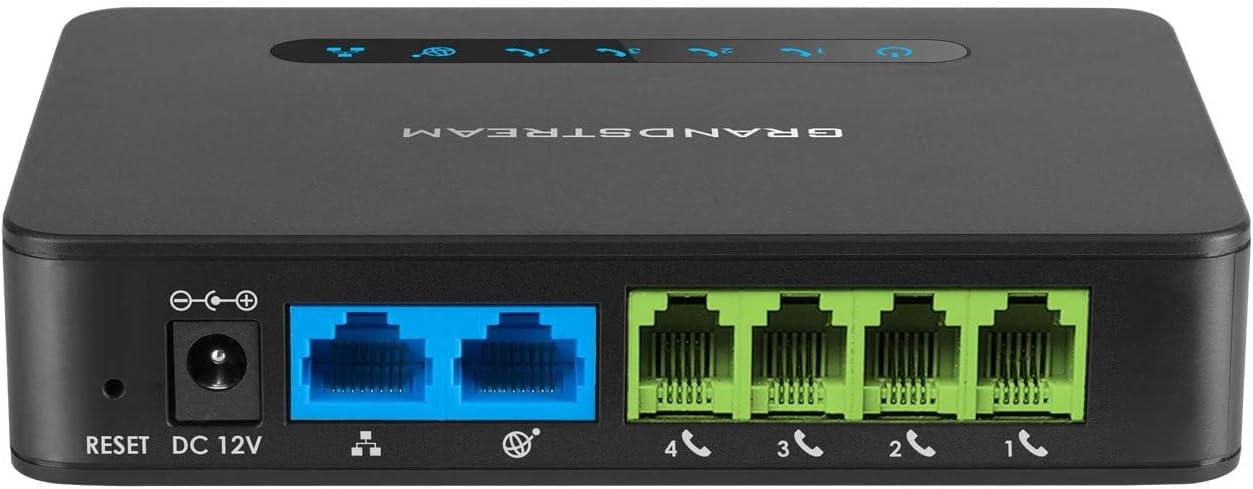

Gambar 3: Tukangeun view tina HT814 anu nunjukkeun input daya DC 12V, tombol Reset, dua port Gigabit Ethernet biru (WAN/LAN), sareng opat port FXS héjo (1-4) pikeun alat analog.

5. Parentah Operasi

Sakali dikonfigurasi, HT814 beroperasi sapertos saluran telepon standar, tapi ngalangkungan sambungan internét anjeun.

• Nelepon: Angkat handset telepon analog anu nyambung. Anjeun kedah ngadangu nada sambung. Pencét nomer telepon anu dipikahoyong.
• Narima Telepon: Telepon analog anu nyambung bakal disada nalika aya telepon asup. Angkat gagang telepon pikeun ngajawab.
• Fitur-fitur VoIP: Gumantung kana panyadia layanan VoIP sareng konfigurasi HT814 anjeun, anjeun tiasa gaduh aksés kana fitur sapertos ngantosan telepon, neraskeun telepon, konferensi tilu arah, sareng voicemail. Taroskeun ka panyadia layanan VoIP anjeun pikeun fitur anu sayogi sareng kode aktivasina.

6. Pangropéa

Pikeun mastikeun kinerja optimal sareng umur panjang HT814 anjeun:

• Simpen alat ieu di tempat anu tiis sareng garing, jauh tina sinar panonpoé langsung sareng panas atanapi kalembaban anu kaleuleuwihi.
• Entong meungpeung lawang angin.
• Bersihkeun alatna nganggo lawon anu lemes sareng garing. Ulah nganggo pembersih cair atanapi aerosol.
• Pariksa sacara berkala apdet firmware ti Grandstream websitus pikeun mastikeun alat éta ngagaduhan fitur sareng patch kaamanan pangénggalna.

7. Cara ngungkulan

Masalah umum sareng solusina:

• Teu aya Nada Telepon:
  • Pastikeun adaptor daya disambungkeun pageuh sareng LED Daya hurung héjo polos.
  • Pastikeun telepon analog parantos dipasang kalayan leres kana port FXS.
  • Pariksa konéktivitas jaringan; LED WAN kedahna héjo polos.
  • Pastikeun layanan VoIP anjeun aktip sareng parantos dikonfigurasi kalayan leres dina alat.
• Teu Bisa Nelepon/Narima Telepon:
  • Pariksa sambungan internét anjeun.
  • Pariksa status pendaptaran SIP dina alat web panganteur.
  • Pastikeun pola nelepon anu leres dianggo.
  • Upami nganggo firewall, pastikeun port VoIP anu diperyogikeun parantos dibuka.
• Kualitas Sora Goréng:
  • Pariksa bandwidth internét anjeun sareng pastikeun éta nyumponan sarat VoIP.
  • Ngurangan kamacetan jaringan upami alat-alat sanés sering nganggo internét.
  • Pastikeun HT814 nyambung langsung ka router/modem anjeun, nyingkahan sababaraha kali lompatan jaringan.
• Alat Teu Bisa Diaksés via Web panganteur:
  • Pastikeun komputer anjeun aya dina jaringan anu sami sareng HT814.
  • Pariksa alamat IP HT814.
  • Coba balikan deui alat.

8. Spésifikasi

Gambar 4: HT814 dicekel ku leungeun, ngagambarkeun ukuran sareng dimensina anu ringkes (3.8 inci / 9 cm dipidangkeun).

9. Garansi jeung Rojongan

Kanggo inpormasi garansi sareng dukungan téknis, mangga tingal Grandstream resmi websitus atanapi ngahubungi layanan palangganna. Manual pangguna anu lengkep dina format PDF ogé sayogi kanggo diunduh tina halaman dukungan produsén, anu nyayogikeun inpormasi konfigurasi sareng ngungkulan masalah anu langkung lengkep.

Anjeun tiasa mendakan manual pangguna resmi Ieuh.
