Saklar Tombol Push Sempit Legrand anu Dipasang dina Permukaan, Bodas (Modél LEG97609)

1. Bubuka

Manual ieu nyayogikeun pitunjuk anu lengkep pikeun pamasangan, operasi, sareng pangropéa Saklar Tombol Tekan Sempit Legrand Surface-Mounted anjeun, Model LEG97609. Mangga baca manual ieu sacara saksama sateuacan dipasang sareng dianggo pikeun mastikeun fungsi sareng kaamanan anu leres. Simpen manual ieu kanggo rujukan ka hareup.

Gambar 1: Hareupeun view tina Saklar Tombol Push Sempit Legrand LEG97609 anu dipasang dina permukaan warna bodas.

2. Émbaran Kasalametan

PERHATOSAN: Pamasangan listrik ngan ukur kedah dilakukeun ku tukang listrik anu mumpuni atanapi jalmi anu kompeten. Pamasangan anu salah tiasa nyababkeun sengatan listrik, kahuruan, atanapi cilaka parah.

• Salawasna pegatkeun daya dina pemutus sirkuit utama atanapi kotak sekering sateuacan ngamimitian padamelan listrik naon waé.
• Pariksa yén kakuatan pareum ngagunakeun voltage tester saméméh noél sagala kawat.
• Pastikeun sadaya sambungan kabel aman sareng sasuai sareng kode sareng peraturan listrik lokal.
• Ulah ngaleuwihan peringkat listrik anu ditangtukeun pikeun alat ieu (6 Amperes, 1380 Watt dina 230 Volt).
• Produk ieu dirancang pikeun pamakéan jero rohangan wungkul.

3. Eusi Paket

Pakét Legrand LEG97609 ngawengku:

• 1 x Saklar Tombol Push Sempit Legrand anu Dipasang dina Permukaan (Bodas)
• 1 x Pigura anu dipasang dina permukaan (terintegrasi atanapi misah, siap dipasang)

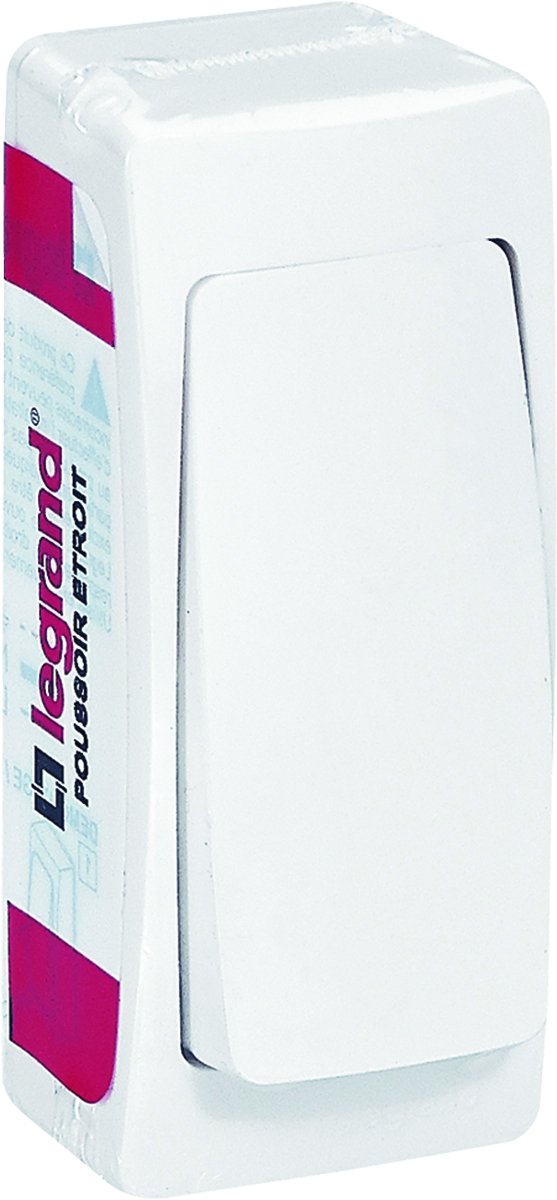

Gambar 2: Saklar tombol pencet Legrand sakumaha anu disayogikeun, seringna nganggo komponén pemasangan permukaan anu terintegrasi.

4. Spésifikasi

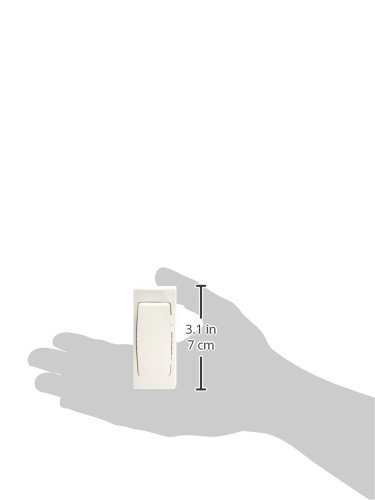

Gambar 3: Perkiraan ukuran saklar tombol push Legrand.

5. Pamasangan

Saklar tombol push Legrand ieu dirancang pikeun dipasang dina permukaan sareng henteu meryogikeun kotak anu dipasang rata, anu ngagampangkeun proyék renovasi.

5.1. Léngkah-léngkah Pra-Pamasangan

1. Pegatkeun Daya: Sateuacan ngamimitian, pastikeun catu daya utama ka sirkuit dipareuman dina pemutus sirkuit atanapi kotak sekering.
2. Pariksa Pareuman Daya: Paké voltage tester pikeun mastikeun yén teu aya daya di lokasi pamasangan.
3. Siapkeun Kawat: Cabut insulasi kira-kira 10-12 mm tina tungtung kabel listrik.

5.2. Parentah Wiring

Saklar ieu nganggo terminal sekrup pikeun sambunganna. Saklar ieu ngamungkinkeun dua kabel per terminal pikeun diulinkeun, anu kapaké pikeun konfigurasi kabel anu tangtu.

Gambar 4: Diagram kabel pikeun tombol push anu bercahaya sareng tombol push anu nganggo tele-interrupter. Konsultasi ka tukang listrik anu mumpuni pikeun pamasangan anu rumit.

Tingali diagram kabel (Gambar 4) pikeun sambungan anu umum. Konfigurasi umum kalebet:

• Tombol Pencét Standar: Sambungkeun kabel fase (L) sareng nétral (N) kana terminal anu pas sakumaha anu dituduhkeun dina alat atanapi dina diagram. Tombol push biasana ngontrol relay atanapi tele-interrupter.
• Tombol Pencét Bercahaya: Upami nganggo vérsi anu caang (sanés modél khusus ieu, tapi dipidangkeun dina diagram), pastikeun sambungan tambahan pikeun lampu indikator parantos dijieun.

5.3. Pasang Pindah

1. Posisikeun pigura pamasangan permukaan dina lokasi témbok anu dipikahoyong.
2. Tandaan titik-titik pangeboran pikeun sekrup pamasangan.
3. Bor liang pilot upami diperyogikeun sareng amankeun pigura kana témbok nganggo sekrup anu cocog.
4. Sambungkeun kabel listrik anu parantos disiapkeun kana terminal sekrup di tukang mékanisme tombol pencet, pastikeun sambunganna pageuh sareng aman.
5. Sacara ati-ati nempatkeun mékanisme tombol pencet kabel kana pigura anu dipasang, pastikeun teu aya kabel anu kajepit.
6. Pasangkeun panutup hareup atawa modul tombol pencet kana pigura.

Gambar 5: KelampLe tina saklar tombol pencet Legrand anu dipasang dina témbok, nunjukkeun desainna anu ringkes sareng wijaksana.

5.4. Post-Pamasangan

Sakali saklar dipasang kalayan pageuh sareng sadaya sambungan parantos dilakukeun, pasang deui daya dina pemutus sirkuit utama. Uji tombol push pikeun mastikeun éta fungsina leres.

6. Parentah Operasi

Legrand LEG97609 nyaéta saklar tombol push basajan. Pikeun ngoperasikeunana, pencét tombol pikeun ngaktipkeun atanapi nganonaktipkeun sirkuit anu nyambung (contona, ngahurungkeun/mareuman lampu via tele-interrupter atanapi relay). Tombol bakal balik deui ka posisi aslina saatos dipencet.

7. Pangropéa

Saklar tombol push ieu meryogikeun pangropéa anu minimal.

• beberesih: Pikeun ngabersihkeun beungeut saklar, usap lalaunan ku kaén anu lemesamp lawon. Ulah nganggo pembersih abrasif, pangleyur, atanapi bahan kimia anu keras, sabab ieu tiasa ngaruksak lapisan plastik.
• Pamariksaan: Pariksa saklar sacara berkala pikeun ningali tanda-tanda karusakan, sambungan anu leupas, atanapi parobahan warna. Upami aya masalah anu katingali, pegatkeun daya sareng konsultasi ka tukang listrik anu mumpuni.
• Henteu aya Bagian anu Bisa Dilayanan Pamaké: Teu aya bagian anu tiasa diservis ku pangguna di jero saklar. Tong nyobian ngabongkar unitna.

8. Cara ngungkulan

Upami saklar tombol push henteu jalan sapertos anu dipiharep, pertimbangkeun hal-hal ieu:

• Henteu aya kakuatan: Pariksa naha pemutus sirkuit tos pegat atanapi aya sekering anu peupeus. Pasang deui listrik upami diperyogikeun.
• Sambungan Leupas: Cabut daya teras parios kalayan saksama sadaya sambungan kabel dina terminal saklar sareng alat anu nyambung (contona, tele-interrupter). Pastikeun éta aman.
• Wiring salah: Review diagram kabel (Gambar 4) sareng pastikeun saklar dipasang kalayan leres pikeun aplikasi anjeun.
• Alat anu Nyambung Rusak: Upami saklarna sigana tiasa dianggo (contona, anjeun ngadangu sora klik tina relay), masalahna tiasa aya dina alat anu dikontrolna (contona, lampu atanapi tele-interrupter).
• Saklar Rusak: Upami saklar ruksak sacara fisik atanapi teu responsif saatos mariksa hal-hal di luhur, éta panginten kedah digentos.

Upami masalah tetep, konsultasi ka tukang listrik anu mumpuni.

9. Garansi jeung Rojongan

Kanggo inpormasi garansi sareng dukungan palanggan, mangga tingal ka Legrand resmi websitus atanapi hubungi distributor Legrand lokal anjeun. Simpen bukti pameseran anjeun kanggo klaim garansi.

10. Sumberdaya tambahan

Kanggo dokuméntasi téknis anu lengkep sareng pitunjuk salajengna, anjeun tiasa ningali manual pangguna resmi Legrand:

• Buku Panduan Pangguna (PDF) - Tautan 1
• Buku Panduan Pangguna (PDF) - Tautan 2
