Buku Panduan Pangguna Pakét Speaker Portabel Electro-Voice Séri EKX

1. Bubuka

Buku pituduh ieu dirancang pikeun nungtun anjeun dina pamasangan, operasi, sareng perawatan anu leres pikeun Bundel Loudspeaker Portabel Electro-Voice EKX Series anjeun. Sistem sora anu komprehensif ieu idéal pikeun rupa-rupa aplikasi, kalebet pagelaran langsung, set DJ, presentasi, sareng acara anu meryogikeun panguatan audio anu kualitasna luhur. Mangga baca buku pituduh ieu sacara saksama sateuacan ngoperasikeun alat pikeun mastikeun kinerja anu aman sareng optimal.

Gambar 1.1: Leuwihview tina Pakét Speaker Portabel Electro-Voice Seri EKX, kalebet speaker, subwoofer, konsol mixing, mikropon, sareng kabel.

2. Émbaran Kasalametan

Salawasna perhatikeun pancegahan kaamanan di handap ieu pikeun nyegah kejutan listrik, seuneu, atanapi tatu:

• Sasayogian tanaga: Sambungkeun alat ngan kana catu daya anu jinisna dijelaskeun dina spésifikasi sareng ditandaan dina unitna.
• Grounding: Pastikeun sadaya alat dihubungkeun ka ground anu leres pikeun nyegah sengatan listrik.
• Kabel: Anggo ngan ukur kabel audio sareng listrik anu kualitasna luhur sareng henteu ruksak. Hindarkeun nempatkeun kabel di tempat anu rame ku lalu lintas anu tiasa nyababkeun kabel éta titajong atanapi ruksak.
• Ventilasi: Ulah ngahalangan liang ventilasi. Pastikeun aliran hawa anu cekap di sakitar sadaya komponén, khususna ampkipas sareng konsol mixer, pikeun nyegah panas teuing.
• Uap: Ulah ngalaan alat-alat kana hujan atawa kalembaban. Ulah neundeun barang-barang anu dieusi cairan, sapertos vas, dina alat éta.
• Palayanan: Entong nyobian ngalayanan alat ieu nyalira. Rujuk sadayana jasa ka tanaga jasa anu mumpuni.
• Volume nyaring: Paparan kana tingkat tekanan sora anu luhur dina jangka waktu anu berkepanjangan tiasa nyababkeun karusakan dédéngéan permanén. Ati-ati nalika ngoperasikeun sistem dina volume anu luhur.

3. Eusi Paket

Pastikeun yén sadaya item anu didaptarkeun di handap kalebet kana pakét anjeun:

• Spiker Portabel Electro-Voice Séri EKX (Jumlah: 2)
• Subwoofer Portabel Electro-Voice Séri EKX (Jumlah: 2)
• Konsol Mixing Yamaha MG16XU (Jumlah: 1)
• Mikropon (Jumlah: 3)
• Stand Mikropon (Jumlah: 3)
• Panarima Bluetooth Profesional Alto (Jumlah: 1)
• Kabel XLR (Rupa-rupa panjang sareng jumlah kanggo spiker, subwoofer, sareng mikropon)
• Kabel daya pikeun sadaya komponén aktif
• Buku Panduan pikeun komponén individu (upami aya)

4. Setélan

4.1 Komponén Leuwihview

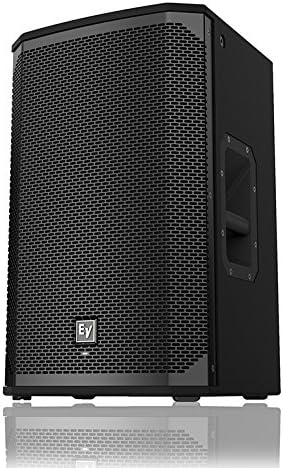

Gambar 4.1.1: Hareupeun view tina Loudspeaker Portabel Electro-Voice EKX Series, nunjukkeunasing grille mantap sarta desain kompak.

Gambar 4.1.2: Panel tukang tina Loudspeaker Portabel Electro-Voice EKX Series, anu nampilkeun input XLR, output, sareng kontrol DSP.

Gambar 4.1.3: Hareupeun view tina Subwoofer Portabel Electro-Voice EKX Series, dirancang pikeun réproduksi frékuénsi rendah anu kuat.

Gambar 4.1.4: Panel tukang Subwoofer Portabel Electro-Voice EKX Series, nunjukkeun input, output, sareng sambungan daya XLR.

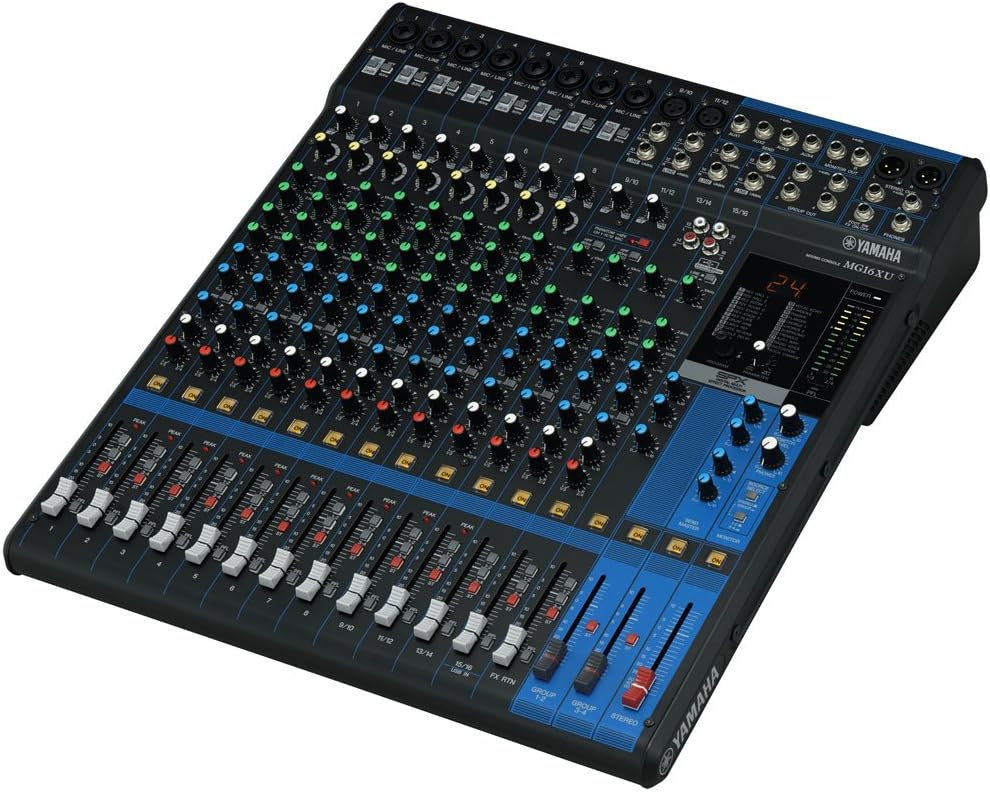

Gambar 4.1.5: Top view tina Konsol Mixing Yamaha MG16XU, nampilkeun 16 saluran, fader, kenop EQ, sareng bagian épékna.

Gambar 4.1.6: Tukangeun view tina Konsol Mixing Yamaha MG16XU, anu nunjukkeun input daya, port USB, sareng pilihan konektivitas anu sanésna.

Gambar 4.1.7: Panarima Bluetooth Alto Professional, alat kompak pikeun streaming audio nirkabel.

Gambar 4.1.8: Mikropon dinamis has anu kalebet dina pakét ieu, cocog pikeun vokal sareng instrumen.

4.2 Panempatan Awal

Posisikeun loudspeaker Electro-Voice EKX dina stand-na, pastikeun éta stabil sareng dina jangkungna anu pas pikeun pamiarsa anjeun. Tempatkeun subwoofer EKX dina lanté, idéalna di tengah atanapi simétris disimpen relatif ka loudspeaker utama pikeun distribusi bass anu optimal. Konsol mixing Yamaha MG16XU kedah disimpen dina permukaan anu stabil anu gampang dijangkau ku operator, jauh tina panas atanapi kalembaban anu kaleuleuwihi.

4.3 Sambungan kakuatan

1. Pastikeun sadaya alat dipareuman sateuacan nyambungkeun daya naon waé.
2. Sambungkeun kabel daya anu disayogikeun kana stop kontak daya loudspeaker EKX, subwoofer EKX, sareng konsol mixing Yamaha MG16XU.
3. Colokkeun tungtung kabel listrik anu sanésna kana stop kontak listrik anu di-ground.
4. Ulah ngahurungkeun alat naon waé dugi ka sadaya sambungan audio réngsé.

4.4 Panyambung Audio

1. Mixer ka Subwoofer: Sambungkeun MAIN STEREO OUT (XLR) tina konsol mixing Yamaha MG16XU ka INPUT (XLR) tina subwoofer EKX nganggo kabel XLR. Upami nganggo dua subwoofer, sambungkeun kaluaran Kénca ka hiji subwoofer sareng kaluaran Katuhu ka subwoofer anu sanésna.
2. Subwoofer ka Speaker: Sambungkeun THRU/OUTPUT (XLR) subwoofer EKX ka INPUT (XLR) loudspeaker EKX. Ieu ngamungkinkeun subwoofer pikeun ngirimkeun sinyal ka loudspeaker full-range.
3. Mikropon ka Mixer: Sambungkeun mikropon kana INPUT XLR dina konsol mixing Yamaha MG16XU nganggo kabel XLR. Anggo saluran 1-3 pikeun mikropon.
4. Panarima Bluetooth ka Mixer: Sambungkeun Alto Professional Bluetooth Receiver ka saluran input stereo anu sayogi dina konsol mixing Yamaha MG16XU (contona, saluran 15/16 atanapi input stereo khusus) nganggo kabel anu pas (contona, XLR ka 1/4" TRS atanapi RCA ka 1/4" TRS, gumantung kana output receiver sareng input mixer).

5. Parentah Operasi

5.1 Urutan Nyala/Pareuman Daya

Pikeun nyegah karusakan kana alat anjeun sareng sora lédak/klik anu teu pikaresepeun, turutan runtuyan kakuatan ieu:

1. Pastikeun sadaya kontrol volume dina konsol mixing sareng loudspeaker dileutikan ka minimumna.
2. Hurungkeun heula konsol mixing Yamaha MG16XU.
3. Saatos mixer parantos disetel sapinuhna, hurungkeun subwoofer EKX.
4. Pamungkas, hurungkeun loudspeaker EKX.
5. Pikeun mareuman, balikkeun runtuyanana: mareuman loudspeaker, teras subwoofer, teras konsol mixing.

5.2 Dasar-Dasar Konsol Mixing Yamaha MG16XU

• Kontrol Gain: Saluyukeun kenop GAIN pikeun unggal saluran input pikeun ngahontal tingkat input anu optimal. LED PEAK ngan ukur kedah kedip-kedip sakali-kali.
• Bagian EQ: Anggo kenop HIGH, MID, sareng LOW pikeun ngabentuk nada unggal input.
• Kiriman Aux: Anggo AUX 1 sareng AUX 2 pikeun ngirim sinyal ka prosesor épék éksternal atanapi campuran monitor.
• Saluran Faders: Atur volume saluran masing-masing nganggo fader.
• Master Fader: Kontrol volume kaluaran sakabéhna tina campuran nganggo master fader STEREO.
• Balukar: MG16XU ngagaduhan épék SPX bawaan. Anggo fader FX RTN pikeun ngontrol tingkat balikna épék.

5.3 Operasi Loudspeaker Electro-Voice Séri EKX

• Tingkat Input: Atur kenop INPUT LEVEL dina panel tukang unggal loudspeaker sareng subwoofer EKX supados cocog sareng tingkat kaluaran tina konsol mixing. Mimitian ku kenop dina posisi jam 12.
• DSP prasetél: Séri EKX nampilkeun DSP anu terintegrasi sareng rupa-rupa preset (contona, Musik, Langsung, Ucapan). Pilih preset anu pas pikeun aplikasi anjeun nganggo kontrol panel tukang.
• Subwoofer Crossover: Pastikeun frékuénsi crossover subwoofer disetel kalayan leres supados tiasa nyampur sareng loudspeaker full-range. Tingali manual subwoofer EKX masing-masing pikeun setélan DSP anu lengkep.

5.4 Pamakéan Mikropon

• panempatan: Posisikeun mikropon kalawan merenah pikeun sumber sora. Pikeun vokal, jaga jarak anu konsisten ti mikropon.
• Keuntungan Staging: Saluyukeun GAIN dina saluran mixer pikeun unggal mikropon pikeun nyegah kliping (distorsi) bari mastikeun sinyal anu kuat.
• Pencegahan eupan balik: Ulah ngarahkeun mikropon langsung ka spiker. Anggo EQ mixer pikeun ngirangan frékuénsi anu nyababkeun eupan balik.

5.5 Konéktivitas Bluetooth (Panarima Profesional Alto)

1. Hurungkeun panarima Bluetooth Alto Professional.
2. Aktipkeun Bluetooth dina alat audio anjeun (smartphone, tablet, laptop).
3. Milarian pikeun teras pilih panarima Alto Professional dina setélan Bluetooth alat anjeun.
4. Sakali dipasangkeun, audio tina alat anjeun bakal ngalir sacara nirkabel ka konsol mixing. Atur fader saluran dina mixer pikeun input Bluetooth.

6. Pangropéa

• beberesih: Anggo lawon anu lemes sareng garing pikeun ngabersihkeun permukaan luar sadaya komponén. Pikeun kokotor anu bandel, radaamp lawon bisa dipaké, tapi pastikeun teu aya Uap anu asup kana unitna. Ulah make pembersih atawa pangleyur anu abrasif.
• Panyimpenan: Upami teu dianggo, simpen alat-alat ieu di tempat anu tiis sareng garing, jauh tina sinar panonpoé langsung sareng suhu anu ekstrim. Anggo panutup atanapi wadah pelindung upami ngangkut atanapi nyimpen kanggo waktos anu lami.
• Perawatan kabel: Pariksa sadaya kabel sacara rutin pikeun tanda-tanda karusakan, motong, atanapi ngagagalkeun. Ganti kabel anu ruksak langsung. Gulung kabel kalayan rapih saatos dianggo pikeun nyegah kusut sareng karusakan.
• Ventilasi: Pariksa sacara berkala yén kisi-kisi ventilasi dina loudspeaker, subwoofer, sareng mixer bébas tina lebu sareng runtah. Anggo sikat lemes atanapi hawa anu dikomprés pikeun ngabersihan sumbatan.

7. Cara ngungkulan

7.1 Taya Kaluaran Sora

• Pariksa kakuatan: Pastikeun sadaya komponén (mixer, loudspeaker, subwoofer) hurung sareng indikator dayana hurung.
• Pariksa sambungan: Pastikeun sadaya kabel audio parantos disambungkeun kalayan pageuh antara mixer, subwoofer, sareng loudspeaker.
• Tingkat volume: Pastikeun yén master fader dina mixer hurung, fader saluran individu hurung, sareng kenop tingkat input dina loudspeaker/subwoofer henteu sahenteuna.
• Sumber Input: Pastikeun sumber input anu leres dipilih dina mixer sareng alat sumber (contona, alat Bluetooth) nuju muterkeun audio.

7.2 Sora menyimpang

• Keuntungan Staging: Leutikan kenop GAIN dina saluran mixer upami LED PEAK terus hurung. Ogé, pariksa tingkat input dina loudspeaker/subwoofer.
• Jilid Master: Turunkeun master fader dina mixer upami output sakabéhna luhur teuing.
• Integritas kabel: Pariksa kabel audio bisi aya karusakan atanapi sambungan anu kendur.

7.3 Eupan Balik (Jeritan Nada Luhur)

• Nempatkeun mikropon: Pindahkeun mikropon leuwih jauh ti speaker. Ulah ngarahkeun mikropon langsung ka speaker.
• Penyesuaian EQ: Anggo EQ dina mixer pikeun motong frékuénsi anu nyababkeun eupan balik. Frékuénsi eupan balik umum sering aya dina kisaran tengah.
• Pangurangan Keuntungan: Turunkeun gain saluran mikropon atanapi volume master.

7.4 Masalah Sambungan Bluetooth

• Daya panarima: Pastikeun Alto Professional Bluetooth Receiver parantos dihurungkeun.
• Mode Papasangan: Asupkeun panarima kana modeu pairing upami teu tiasa kapanggih sacara otomatis.
• Alat Bluetooth: Pastikeun Bluetooth diaktipkeun dina alat audio anjeun sareng teu acan nyambung ka alat anu sanés.
• Jarak: Pastikeun alat audio aya dina jangkauan efektif panarima Bluetooth.

8. Spésifikasi

merek:

Éléktro-Sora

model:

EKX Series Loudspeaker & Subwoofers, Yamaha MG16XU Pergaulan Konsol

Sumber Daya:

Kabel Listrik

Kaluaran Wattage (Speaker):

1500 Watt (Puncak per spiker)

Jumlah Saluran (Mixer):

16

Input Audio:

XLR, 1/4 inci

Tipe Panyambung:

RCA, XLR, 1/4" TRS

warna:

Hideung

Alat anu cocog:

Pamuter Audio, Mixer DJ, Gitar, Kibor, Mikropon, Smartphone

Tipe Pamasangan:

Nangtung di Lantai (pikeun spiker sareng subwoofer)

UPC:

797698476070

ASIN:

B00XNW2ATG

9. Garansi jeung Rojongan

Pakét produk ieu ditangtayungan ku garansi produsén masing-masing pikeun unggal komponén (Electro-Voice pikeun loudspeaker/subwoofer, Yamaha pikeun konsol mixing, jsb.). Mangga tingal dokuméntasi garansi anu disayogikeun sareng unggal barang khusus pikeun detil ngeunaan jangkauan, durasi, sareng syarat.

Kanggo dukungan téknis, bantuan ngungkulan masalah, atanapi klaim garansi, mangga ngahubungi departemén layanan palanggan produsén masing-masing. Inpormasi kontak biasana tiasa dipendakan dina halaman resmi na. websitus atanapi dina manual produk masing-masing.
