1. ആമുഖം
The PAC LPHCH42 Integration T-Harness is designed to simplify the installation of aftermarket audio components in select 2021 non-amplified Chrysler vehicles equipped with the UConnect 5 system. This T-harness provides a plug-and-play solution, allowing for the addition of an amplifier or other audio accessories without cutting or splicing into the factory wiring. It ensures a clean and reversible installation, preserving the integrity of the vehicle's original electrical system.
2 സുരക്ഷാ വിവരങ്ങൾ
- Always disconnect the vehicle's battery before beginning any electrical installation to prevent short circuits and damage.
- Ensure all connections are secure and properly insulated to avoid electrical hazards.
- Consult a professional automotive audio installer if you are unsure about any part of the installation process.
- Do not modify the T-harness or any vehicle wiring unless explicitly instructed.
- Verify vehicle compatibility before installation. This harness is specifically for 2021 non-amplified Chrysler vehicles with UConnect 5.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷനുമായി മുന്നോട്ടുപോകുന്നതിനുമുമ്പ് എല്ലാ ഇനങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- PAC LPHCH42 Integration T-Harness
- Impedance Converter (integrated)
- ഇൻസ്റ്റലേഷൻ ഗൈഡ് (ഈ പ്രമാണം)
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The PAC LPHCH42 T-Harness is designed for straightforward plug-and-play installation. Follow these steps carefully:
- വാഹനം തയ്യാറാക്കുക: Ensure the vehicle is turned off and the negative terminal of the battery is disconnected.
- Access the Factory Radio: Carefully remove the trim panels and fasteners necessary to gain access to the back of the factory radio unit. Refer to your vehicle's service manual for specific instructions on radio removal.
- Disconnect Factory Harness: Locate the main wiring harness connected to the back of the factory radio. Disconnect this harness.
- Connect the T-Harness: Connect the male end of the PAC LPHCH42 T-Harness to the factory radio. Connect the female end of the PAC LPHCH42 T-Harness to the vehicle's factory wiring harness that was just disconnected from the radio. The T-harness will now be inline with the factory radio wiring.
- Connect Aftermarket Components: The T-harness provides RCA outputs from the integrated impedance converter for connecting to an aftermarket amplifier. Connect your amplifier's input cables to these RCA outputs. Ensure proper left/right channel connections.
- സുരക്ഷിത വയറിംഗ്: Route and secure all wiring to prevent pinching or interference with moving parts.
- ബാറ്ററി വീണ്ടും ബന്ധിപ്പിക്കുക: വാഹനത്തിന്റെ നെഗറ്റീവ് ബാറ്ററി ടെർമിനൽ വീണ്ടും ബന്ധിപ്പിക്കുക.
- ടെസ്റ്റ് സിസ്റ്റം: Turn on the vehicle and test the functionality of the factory radio and any newly installed aftermarket audio components. Adjust amplifier gain settings as needed.

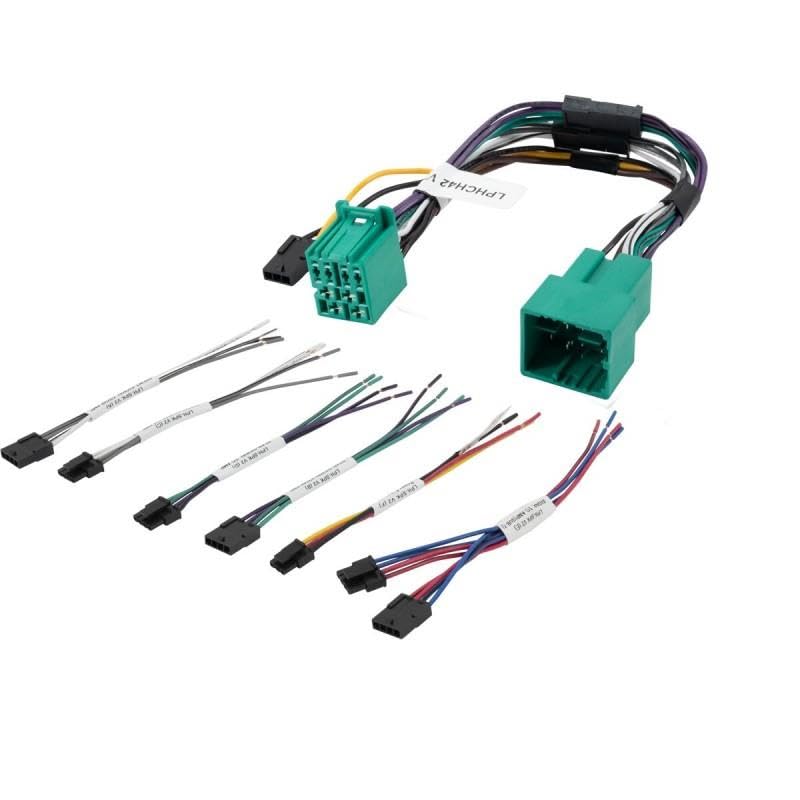

ചിത്രം 1: The PAC LPHCH42 Integration T-Harness, featuring two green multi-pin connectors and an integrated clear impedance converter module. This harness facilitates connecting aftermarket audio equipment to a factory radio without cutting wires.
വീഡിയോ 1: This video demonstrates the plug-and-play functionality of a car radio system adapter harness, similar to the LPHCH42. It shows how the adapter connects inline with the factory wiring, providing RCA outputs for additional audio components like an amplifier, without requiring wire cutting or splicing.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once installed, the PAC LPHCH42 T-Harness operates passively, providing a low-level audio signal from the factory radio to your aftermarket amplifier via the RCA outputs. The integrated impedance converter ensures proper signal matching for optimal audio quality.
- ഓഡിയോ സിഗ്നൽ: The harness taps into the speaker-level outputs of the factory radio and converts them to a low-level RCA signal.
- Ampലൈഫയർ നിയന്ത്രണം: Your aftermarket amplifier will receive its audio input from the RCA connections provided by the T-harness. Power and remote turn-on for the amplifier must be wired separately according to the amplifier's instructions.
- വോളിയം നിയന്ത്രണം: The factory radio's volume control will continue to adjust the overall system volume, including the ampലിഫൈഡ് സിഗ്നൽ.
6 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ | LPHCH42 |
| അനുയോജ്യത | 2021 Non-Amplified Chrysler with UConnect 5 |
| മെറ്റീരിയൽ | Copper wiring |
| ഇനത്തിൻ്റെ ഭാരം | 0.35 പൗണ്ട് (ഏകദേശം 5.6 ഔൺസ്) |
| കണക്റ്റർ തരം | 12-പിൻ |
| പാക്കേജ് അളവുകൾ | 8.5 x 8.25 x 1 ഇഞ്ച് |
7. പ്രശ്നപരിഹാരം
- ഓഡിയോ ഔട്ട്പുട്ട് ഇല്ല:
- Check all connections to ensure they are secure and fully seated.
- പരിശോധിച്ചുറപ്പിക്കുക amplifier is powered on and receiving a remote turn-on signal.
- സ്ഥിരീകരിക്കുക amplifier's gain settings are not set too low.
- Ensure the factory radio is functioning correctly.
- വികലമായ ഓഡിയോ:
- ക്രമീകരിക്കുക amplifier's gain settings to prevent clipping.
- Check for proper grounding of the ampജീവൻ.
- Ensure no wires are pinched or damaged.
- ഇടയ്ക്കിടെയുള്ള ഓഡിയോ:
- എല്ലാ കണക്ഷനുകളിലും അയവ് അല്ലെങ്കിൽ നാശനത്തിനായി പരിശോധിക്കുക.
- Verify the vehicle's battery connections are secure.
8. പരിപാലനം
The PAC LPHCH42 T-Harness requires minimal maintenance. Periodically inspect all connections to ensure they remain secure and free from corrosion. Keep the harness free from excessive moisture and extreme temperatures to ensure long-term reliability.
9. വാറൻ്റിയും പിന്തുണയും
For specific warranty information and technical support regarding your PAC LPHCH42 Integration T-Harness, please refer to the manufacturer's official webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
