ഹൈപ്പർഡ്രൈവ് നെക്സ്റ്റ് 10 പോർട്ട് യുഎസ്ബി-സി ഹബ് യൂസർ മാനുവൽ

ആമുഖം

The HyperDrive Next 10 Port USB-C Hub is a versatile connectivity solution designed to expand the capabilities of your Mac, PC, or Chromebook. This hub provides a comprehensive array of ports, including 4K60Hz HDMI, multiple USB-A and USB-C ports with 10Gbps data transfer, 140W Power Delivery, SD and microSD card readers, Gigabit Ethernet, and a 3.5mm audio jack. It is engineered to enhance productivity, streamline workflows, and offer robust connectivity for various devices and peripherals.

പാക്കേജ് ഉള്ളടക്കം

• ഹൈപ്പർഡ്രൈവ് അടുത്ത 10 പോർട്ട് USB-C ഹബ്
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

തുറമുഖങ്ങൾ കഴിഞ്ഞുview

The HyperDrive Next 10 Port USB-C Hub features a comprehensive set of ports to meet diverse connectivity needs. Understanding each port's function is essential for optimal use.

ചിത്ര വിവരണം: A detailed diagram illustrating the layout and labeling of all 10 ports on the HyperDrive Next USB-C Hub. This includes USB-A 10Gbps, USB-A 5Gbps, 2x USB-C 10Gbps, SD 312MB/s, microSD 312MB/s, USB-C 140W PD 3.1, 4K60Hz HDMI, 3.5mm Audio Jack Combo, and Gigabit Ethernet.

• 4K60Hz HDMI Port: Connect an external monitor for extended display at up to 4K resolution at 60Hz.
• USB-A 10Gbps Port: For high-speed data transfer with USB-A devices.
• USB-A 5Gbps Port: For standard data transfer with USB-A devices.
• 2 x USB-C 10Gbps Ports: For high-speed data transfer with USB-C devices.
• USB-C 140W PD 3.1 Port: For power delivery to charge your host device (up to 125W) while using the hub. Requires a 140W PD 3.1 charger.
• SD Card Reader (312MB/s): For high-speed data transfer from SD memory cards.
• microSD Card Reader (312MB/s): For high-speed data transfer from microSD memory cards.
• ഗിഗാബിറ്റ് ഇഥർനെറ്റ് പോർട്ട്: Provides a stable and fast wired internet connection.
• 3.5mm Audio Jack Combo: For connecting headphones or microphones.

സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

1. നിങ്ങളുടെ ഉപകരണത്തിലേക്ക് ഹബ് ബന്ധിപ്പിക്കുക: Insert the integrated USB-C cable of the HyperDrive Next 10 Port USB-C Hub into an available USB-C port on your Mac, PC, or Chromebook.
2. പവർ കണക്ഷൻ (ഓപ്ഷണൽ എന്നാൽ ശുപാർശ ചെയ്യുന്നത്): For optimal performance and to charge your host device, connect a compatible USB-C Power Delivery charger (up to 140W PD 3.1) to the USB-C 140W PD 3.1 port on the hub. This allows pass-through charging up to 125W.
3. പെരിഫറലുകൾ ബന്ധിപ്പിക്കുക: Once the hub is connected, you can begin connecting your peripherals to the respective ports on the hub.
   • For external displays, use the HDMI port.
   • For USB devices (flash drives, external hard drives, keyboards, mice), use the USB-A or USB-C data ports.
   • For memory cards, insert them into the SD or microSD card slots.
   • For wired internet, connect an Ethernet cable to the Gigabit Ethernet port.
   • For audio, plug your headphones or microphone into the 3.5mm audio jack.
4. പ്ലഗ് ആൻഡ് പ്ലേ: The HyperDrive Next hub is designed for plug-and-play functionality. No additional drivers or software installation are typically required for basic operation on compatible operating systems.

ചിത്ര വിവരണം: ഒരു ക്ലോസപ്പ് view of the HyperDrive Next 10 Port USB-C Hub, showcasing its compact design and the integrated USB-C cable ready for connection to a host device. This image highlights the hub's sleek appearance and port accessibility.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

ഡിസ്പ്ലേ ഔട്ട്പുട്ട് (HDMI)

Connect an HDMI cable from the hub's HDMI port to your external monitor. Your device should automatically detect the display. You may need to adjust display settings (resolution, mirroring/extending) in your operating system's display preferences.

ചിത്ര വിവരണം: A laptop connected to an external monitor through the HyperDrive Next USB-C Hub, demonstrating the extended display functionality. The image shows a workspace setup with the hub facilitating multi-monitor use.

Data Transfer (USB-A, USB-C, SD/microSD)

Insert your USB devices (flash drives, external hard drives) into the appropriate USB-A or USB-C data ports. For SD or microSD cards, insert them into the corresponding slots. Files can then be accessed and transferred via your computer's file പര്യവേക്ഷകൻ.

ചിത്ര വിവരണം: The HyperDrive Next USB-C Hub connected to an external hard drive, illustrating its capability for high-speed data transfer via USB 3.2. The image emphasizes the efficiency of moving large files.

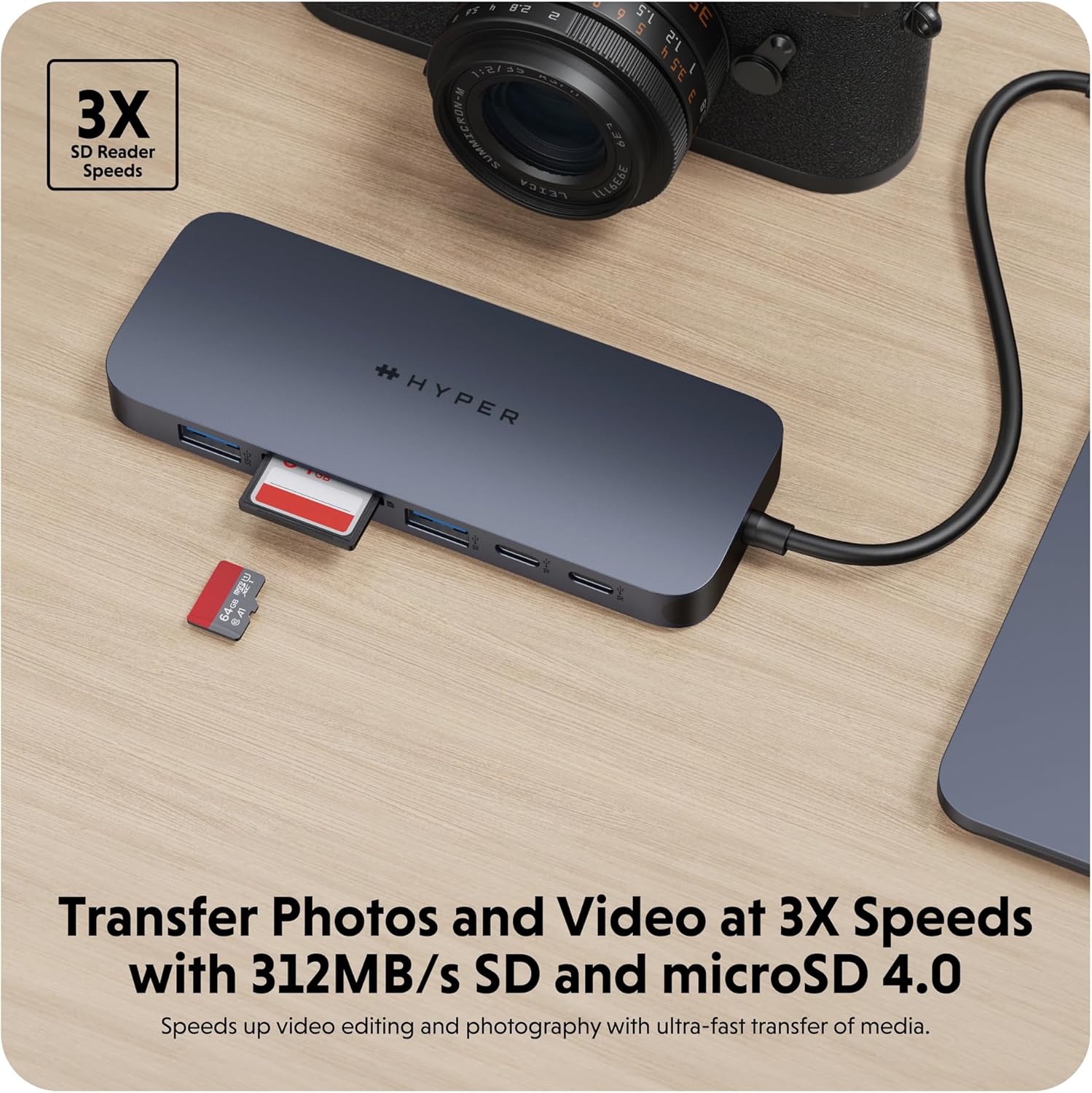

ചിത്ര വിവരണം: The HyperDrive Next USB-C Hub with an SD card and a microSD card inserted into their respective slots, demonstrating the hub's fast media transfer capabilities for photographers and videographers.

Power Delivery (USB-C PD 3.1)

To charge your host device through the hub, connect a USB-C power adapter (140W PD 3.1 recommended) to the dedicated USB-C PD port on the hub. The hub will then pass through up to 125W of power to your connected laptop or device.

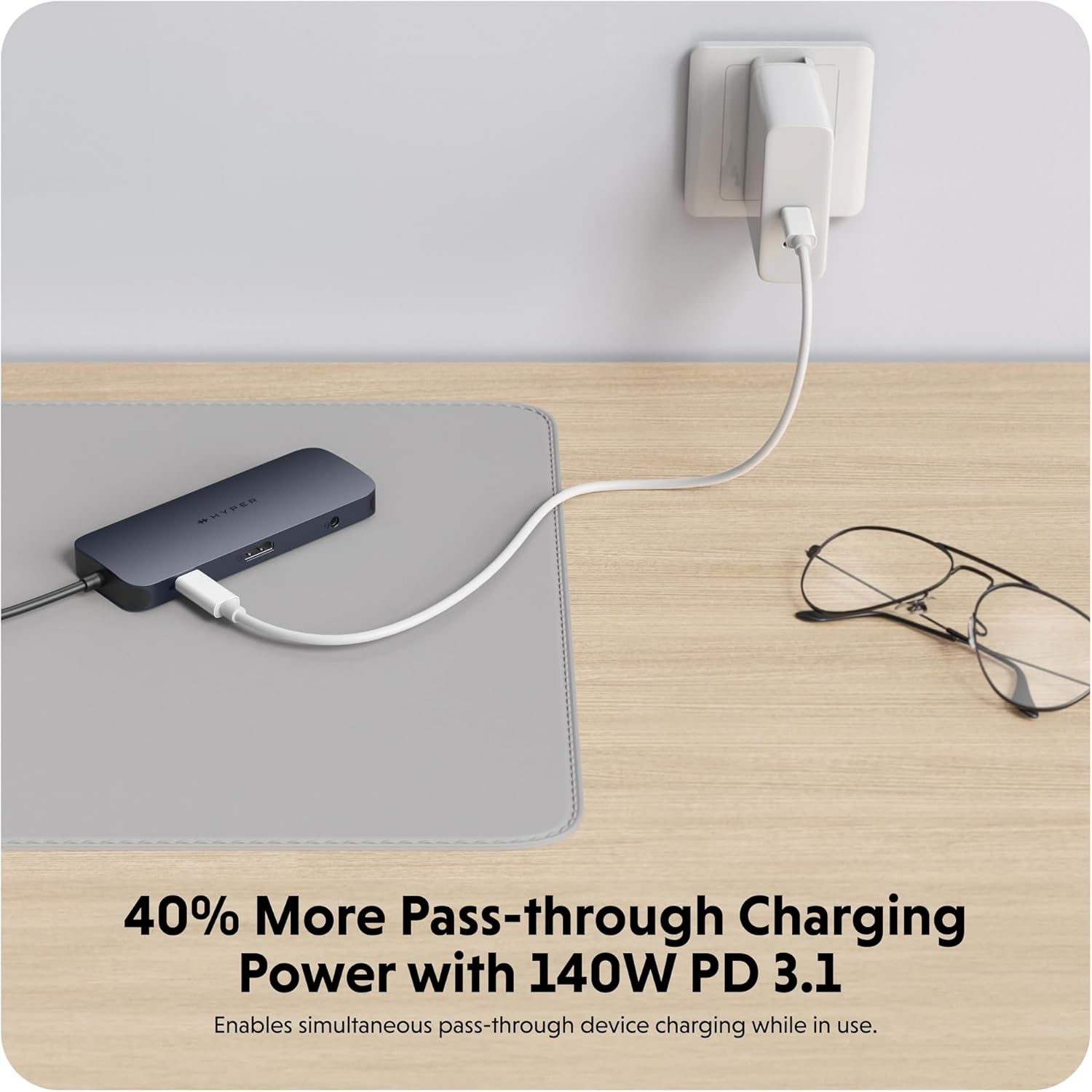

ചിത്ര വിവരണം: The HyperDrive Next USB-C Hub connected to a wall charger, illustrating its 140W Power Delivery 3.1 pass-through charging capability. This image shows the hub providing power to a connected device.

Network Connection (Gigabit Ethernet)

Plug an Ethernet cable from your router or modem into the Gigabit Ethernet port on the hub. Your device should automatically establish a wired network connection, providing stable and high-speed internet access.

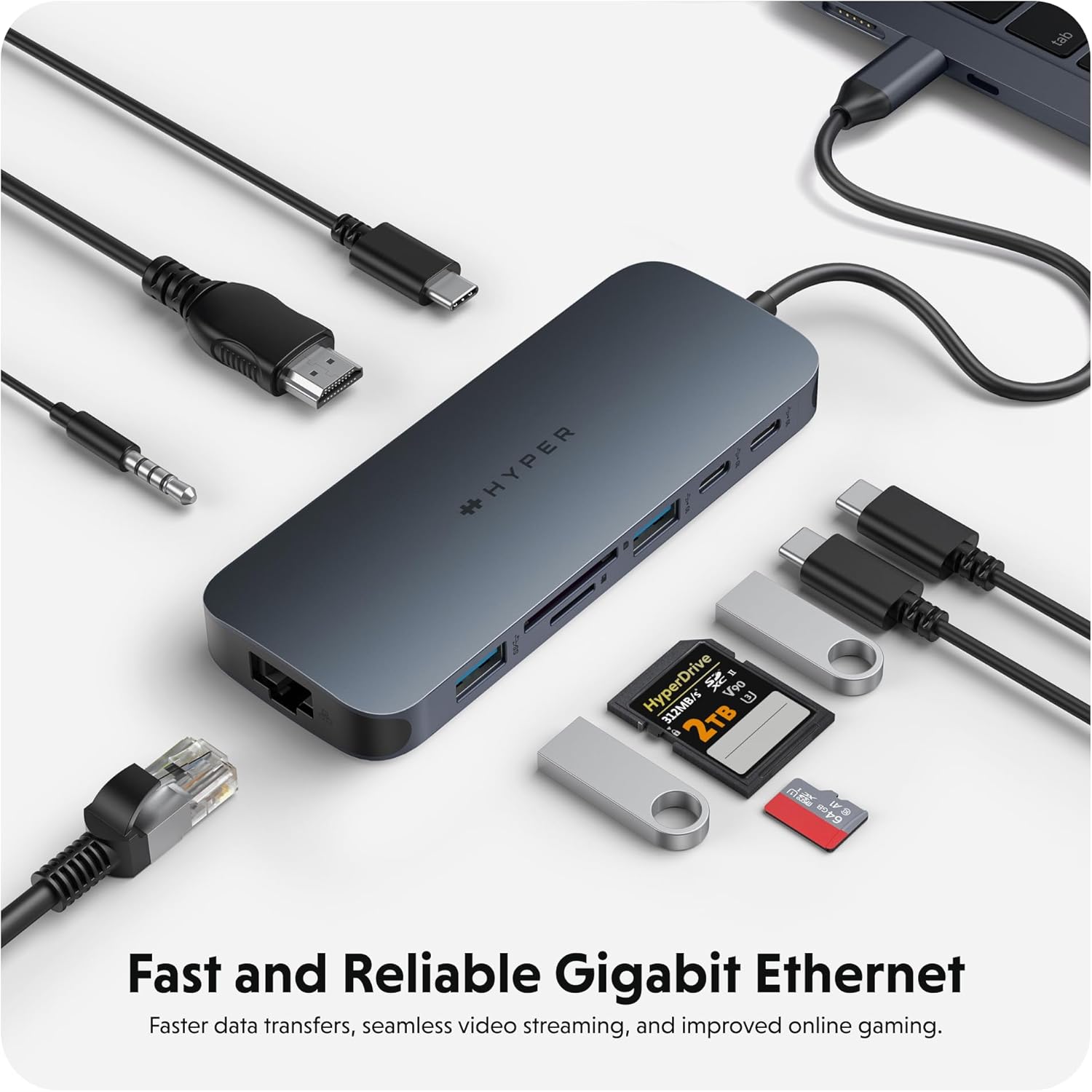

ചിത്ര വിവരണം: The HyperDrive Next USB-C Hub with an Ethernet cable connected, highlighting its Gigabit Ethernet port for fast and reliable wired internet access. The image also shows other cables and accessories, emphasizing the hub's comprehensive connectivity.

Audio Connection (3.5mm Audio Jack)

Connect your headphones or microphone to the 3.5mm audio jack. Ensure your device's audio output/input settings are configured to use the hub's audio port if it doesn't switch automatically.

ചിത്ര വിവരണം: A pair of headphones connected to the 3.5mm audio jack of the HyperDrive Next USB-C Hub, demonstrating its support for wired audio peripherals.

അനുയോജ്യത

The HyperDrive Next 10 Port USB-C Hub is compatible with a wide range of devices that feature a USB-C port with DisplayPort Alternate Mode (Alt Mode) and Power Delivery capabilities. This includes:

• മാക്: MacBook Pro, MacBook Air, iMac, Mac mini, and other Mac models with USB-C/Thunderbolt 3/4 ports.
• വിൻഡോസ് പിസി: Laptops and desktops with USB-C ports supporting DisplayPort Alt Mode and Power Delivery.
• Chromebook: Devices with USB-C ports supporting DisplayPort Alt Mode and Power Delivery.

For optimal performance, ensure your device's USB-C port supports the necessary features for video output and power delivery.

പരിപാലനവും പരിചരണവും

• വൃത്തിയാക്കൽ: ഹബ്ബിന്റെ ഉപരിതലം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് ക്ലീനറുകളോ എയറോസോളുകളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശവും കടുത്ത താപനിലയും ഏൽക്കാത്ത തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ഹബ് സൂക്ഷിക്കുക.
• കൈകാര്യം ചെയ്യൽ: Avoid dropping the hub or subjecting it to strong impacts. Do not attempt to disassemble the device.
• തുറമുഖ സംരക്ഷണം: When not in use, consider using port covers (if available) to prevent dust and debris from entering the ports.

ട്രബിൾഷൂട്ടിംഗ്

HDMI വഴി ഡിസ്പ്ലേ ഔട്ട്പുട്ട് ഇല്ല:

• നിങ്ങളുടെ ഹോസ്റ്റ് ഉപകരണത്തിന്റെ USB-C പോർട്ട് DisplayPort Alt മോഡിനെ പിന്തുണയ്ക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
• ഹബ്ബിലും മോണിറ്ററിലും HDMI കേബിൾ കണക്ഷൻ പരിശോധിക്കുക.
• കഴിയുമെങ്കിൽ മറ്റൊരു HDMI കേബിളോ മോണിറ്ററോ പരീക്ഷിച്ചു നോക്കുക.
• നിങ്ങളുടെ ഹോസ്റ്റ് ഉപകരണം പുനരാരംഭിക്കുക.
• Adjust display settings in your operating system.

USB Devices Not Detected:

• നിങ്ങളുടെ ഹോസ്റ്റ് ഉപകരണവുമായി ഹബ് സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• USB ഉപകരണം പ്രവർത്തനക്ഷമമാണെന്ന് ഉറപ്പാക്കാൻ അത് നിങ്ങളുടെ ഹോസ്റ്റ് ഉപകരണത്തിലേക്ക് നേരിട്ട് ബന്ധിപ്പിക്കാൻ ശ്രമിക്കുക.
• If using a high-power USB device (e.g., external hard drive), ensure the hub is connected to a power source via the PD port.
• ഹബ്ബിൽ മറ്റൊരു USB പോർട്ട് പരീക്ഷിക്കുക.

മന്ദഗതിയിലുള്ള ഡാറ്റാ ട്രാൻസ്ഫർ വേഗത:

• Ensure you are using the correct USB 3.2 (10Gbps) ports for maximum speed.
• The speed is also dependent on the connected device's capabilities.
• Avoid transferring multiple large files simultaneously if performance is critical.

PD പോർട്ട് വഴി ഹോസ്റ്റ് ഉപകരണം ചാർജ് ചെയ്യുന്നില്ല:

• Ensure your USB-C power adapter is connected to the hub's 140W PD 3.1 port.
• Verify that your power adapter is functional and provides sufficient wattage (140W recommended for full pass-through).
• നിങ്ങളുടെ ഹോസ്റ്റ് ഉപകരണം USB-C പവർ ഡെലിവറിയെ പിന്തുണയ്ക്കുന്നുണ്ടെന്ന് സ്ഥിരീകരിക്കുക.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

Hyper products are designed with quality and reliability in mind. For information regarding warranty coverage, technical support, or to register your product, please visit the official Hyper webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക.

Official Hyper Webസൈറ്റ്: www.hyper.com

For additional assistance, refer to the product's Amazon listing or contact Amazon customer support.
