ഹൈലെറ്റ്ഗോ TDA7297 ഓഡിയോ Ampലൈഫ് ബോർഡ് യൂസർ മാന്വൽ

1. ആമുഖം

This manual provides detailed instructions for the proper installation, operation, and maintenance of your HiLetgo TDA7297 Audio Amplifier Board. This dual-channel amplifier module is designed for various audio applications, offering 15W+15W output power with a 12V DC power supply. Please read this manual thoroughly before use to ensure optimal performance and safety.

2 സുരക്ഷാ വിവരങ്ങൾ

• വൈദ്യുതി വിതരണം: Use a DC power supply within the specified range of 8-18V. Exceeding this voltage can damage the board. A 12V DC, 2A power supply is recommended.
• ധ്രുവത: Ensure correct polarity when connecting the power supply. Incorrect connections can cause irreversible damage.
• സ്പീക്കർ ഇംപെഡൻസ്: Connect speakers with an impedance of 4-8 ohms. Using speakers outside this range may reduce performance or damage the ampജീവൻ.
• ചൂട് മാനേജ്മെൻ്റ്: ദി amplifier generates heat during operation. Ensure adequate ventilation around the heatsink to prevent overheating. Do not cover the heatsink.
• ഷോർട്ട് സർക്യൂട്ടുകൾ: Avoid short-circuiting the speaker outputs or power terminals.
• ഈർപ്പം: സൂക്ഷിക്കുക amplifier board away from moisture and liquids.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉൾപ്പെടുന്നു:

• 2 x HiLetgo TDA7297 Audio Ampലൈഫ് ബോർഡ്

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The HiLetgo TDA7297 Audio Amplifier Board is a compact, high-performance stereo amplifier module. It features a TDA7297 chip, a volume potentiometer, and screw terminals for easy connections.

Figure 4.1: General view of two HiLetgo TDA7297 Audio Ampലൈഫയർ ബോർഡുകൾ.

ചിത്രം 4.2: മുകളിൽ നിന്ന് താഴേക്ക് view യുടെ amplifier board, showing the TDA7297 chip, capacitors, and terminals.

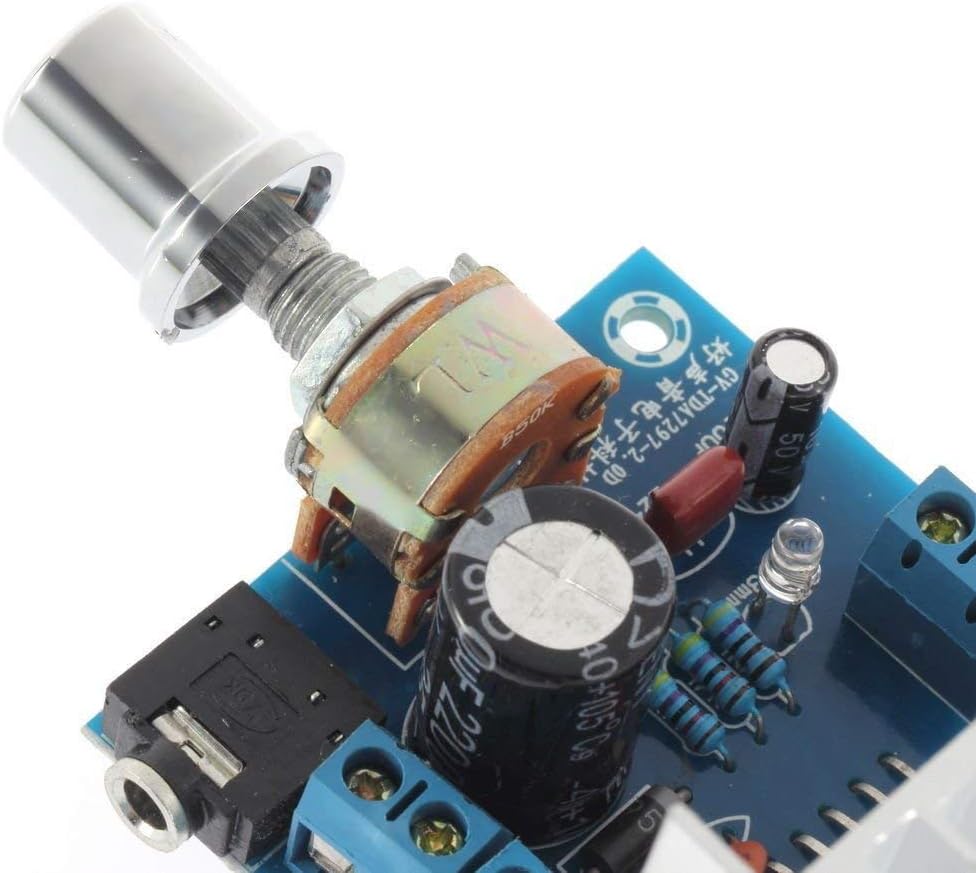

Figure 4.3: Detail of the volume control potentiometer and the 3.5mm audio input jack.

Figure 4.4: Detail of the blue screw terminals for power input and speaker outputs.

ചിത്രം 4.5: വശം view highlighting the aluminum heatsink for thermal dissipation.

5. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

Follow these steps to correctly set up your TDA7297 Audio Ampലൈഫയർ ബോർഡ്:

Figure 5.1: Wiring diagram for the ampലൈഫ് ബോർഡ്.

1. പവർ കണക്ഷൻ: Connect your DC power supply (8-18V, recommended 12V 2A) to the power input terminals labeled '+AC/DC 12V-' on the board. Ensure correct polarity: positive to '+' and negative to '-'.
2. ഓഡിയോ ഇൻപുട്ട്: Connect your audio source (e.g., smartphone, MP3 player) to the 3.5mm audio input jack on the board using a standard audio cable.
3. സ്പീക്കർ കണക്ഷൻ: Connect your speakers (4-8 ohms impedance) to the speaker output terminals. The board supports two channels (left and right). Connect the positive and negative terminals of each speaker to the corresponding output terminals on the ampലൈഫ് ബോർഡ്.
4. വോളിയം നിയന്ത്രണം: The board features an integrated potentiometer for volume adjustment. Turn it counter-clockwise to decrease volume and clockwise to increase volume.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

ഒരിക്കൽ ദി amplifier board is correctly wired:

1. എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
2. Turn the volume potentiometer to its minimum setting (fully counter-clockwise).
3. പവർ പ്രയോഗിക്കുക ampലൈഫ് ബോർഡ്.
4. Start playing audio from your connected source.
5. Slowly adjust the volume potentiometer clockwise to your desired listening level.

7. പരിപാലനം

• വൃത്തിയാക്കൽ: Keep the board clean and free from dust. Use a soft, dry cloth for cleaning. Avoid using liquids or solvents.
• വെൻ്റിലേഷൻ: Regularly check that the heatsink is not obstructed and has sufficient airflow to prevent overheating.
• കണക്ഷനുകൾ: Periodically inspect all wiring connections to ensure they remain tight and secure.
• സംഭരണം: ദീർഘകാലത്തേക്ക് ഉപയോഗിക്കാത്തപ്പോൾ, സൂക്ഷിക്കുക amplifier board in a dry, cool environment.

8. പ്രശ്‌നപരിഹാരം

• ശബ്ദമില്ല:
  • Check power supply connections and ensure the power source is active.
  • Verify audio input cable is securely connected to both the source and the ampജീവൻ.
  • സ്പീക്കർ വയറുകൾ ശരിയായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും ഷോർട്ട് സർക്യൂട്ട് ചെയ്തിട്ടില്ലെന്നും ഉറപ്പാക്കുക.
  • Increase the volume using the potentiometer.
• വികലമായ ശബ്ദം:
  • Reduce the volume from both the audio source and the ampജീവൻ.
  • Check speaker impedance; ensure it is within the 4-8 ohm range.
  • Verify the audio source is not overdriving the input.
• അമിത ചൂടാക്കൽ:
  • Ensure adequate ventilation around the heatsink.
  • Reduce the output volume or operating time.
  • വൈദ്യുതി വിതരണം വോളിയം സ്ഥിരീകരിക്കുകtagഇ വളരെ ഉയർന്നതല്ല.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please refer to the HiLetgo official webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
