1. Вовед
Thank you for choosing the Dannilong 40-inch Modern Ceiling Fan with Light. This manual provides detailed instructions for the safe installation, operation, and maintenance of your new ceiling fan. Please read this manual thoroughly before installation and keep it for future reference.
2. Важни безбедносни информации
Секогаш следете ги основните безбедносни мерки на претпазливост при инсталирање и ракување со електрични апарати. Непочитувањето на ова може да резултира со пожар, електричен удар или телесна повреда.
- Пред инсталација или сервисирање, осигурајте се дека напојувањето е исклучено на прекинувачот.
- Сите електрични инсталации мора да бидат во согласност со националните и локалните електрични прописи.
- Инсталирањето треба да го изврши квалификуван електричар.
- Mount the fan to a ceiling outlet box marked "Acceptable for Fan Support of 35 lbs (15.9 kg) or less."
- Не го вклучувајте вентилаторот ако некој дел е оштетен.
- Keep hands, clothing, and other objects clear of fan blades during operation.
3. Содржина на пакетот
Проверете дали сите компоненти се присутни пред да започнете со инсталацијата:
- Склоп на тело на вентилаторот
- Сечила на вентилаторот (5 реверзибилни сечила)
- LED извор на светлина
- Lampсенка
- Mounting Bracket/Canopy
- Далечински управувач
- Screws and Hardware Kit
- Упатство за употреба
4. Поставување и инсталација
This section guides you through the assembly and installation process. For visual assistance, please refer to the embedded installation videos.
4.1. Чекори пред инсталација
- Исклучете го напојувањето: Ensure the power supply to the ceiling fan location is turned off at the circuit breaker.
- Отпакувајте ги компонентите: Внимателно извадете ги сите компоненти од пакувањето и поставете ги на чиста, рамна површина.
- Подгответе држач за монтирање: Unscrew the two mounting bracket screws from the fan body assembly and remove the bracket.
4.2. Fan Blade Assembly
- Прикачете ножеви: Insert each of the 5 fan blades into the motor, aligning them with the screw holes.
- Безбедни сечила: Secure each blade in place using the provided screws. Ensure all screws are tightened securely.
- Реверзибилни ножеви: Note that the fan blades are reversible, with one side being white and the other a natural wood color, allowing you to choose your preferred aesthetic.
4.3. Electrical Wiring and Mounting
- Држач за монтирање: Прикачете го држачот за монтирање на електричната кутија на таванот користејќи ги испорачаните завртки.
- Виси вентилатор: Use the S-shaped hook (if provided) to temporarily hang the fan body from the mounting bracket while making electrical connections.
- Поврзете жици: Connect the ground wire (green/yellow), live wire (black), and neutral wire (white) from the ceiling to the corresponding wires on the fan. Ensure all connections are secure with wire nuts.
- Secure Fan Body: Once wiring is complete, carefully lift the fan body and align it with the mounting bracket. Secure it in place with the remaining screws.
4.4. Инсталација на комплет за осветлување
- Attach LED Light Source: Connect the LED light source wires to the corresponding terminals on the fan motor.
- Secure LED Panel: Align the LED ceiling panel with the triangular slots beneath the motor, rotate it into place, and use 3 screws to securely attach it.
- Инсталирајте го Lampсенка: Gently bend the acrylic lampshade slightly and insert it into the LED ceiling plate to complete the installation.
5. Упатства за работа
Your Dannilong ceiling fan can be controlled via the included remote control or a dedicated mobile application.
5.1. Функции на далечински управувач
The remote control allows you to manage all fan and light settings:
- Вклучување/исклучување: Вклучете или исклучете го вентилаторот и светлото.
- Брзина на вентилаторот: Select from 6 adjustable fan speeds (1-2 for low/sleep, 3-4 for medium/natural, 5-6 for high/cooling).
- Вклучено/исклучено светло: Control the light independently from the fan.
- Температура на боја: Adjust the light color between 3000K (warm white), 4000K (natural white), and 5000K (cool white).
- Осветленост: Dim the light from 5% to 100% brightness.
- Тајмер: Поставете го вентилаторот автоматски да се исклучува по 1, 2 или 4 часа.

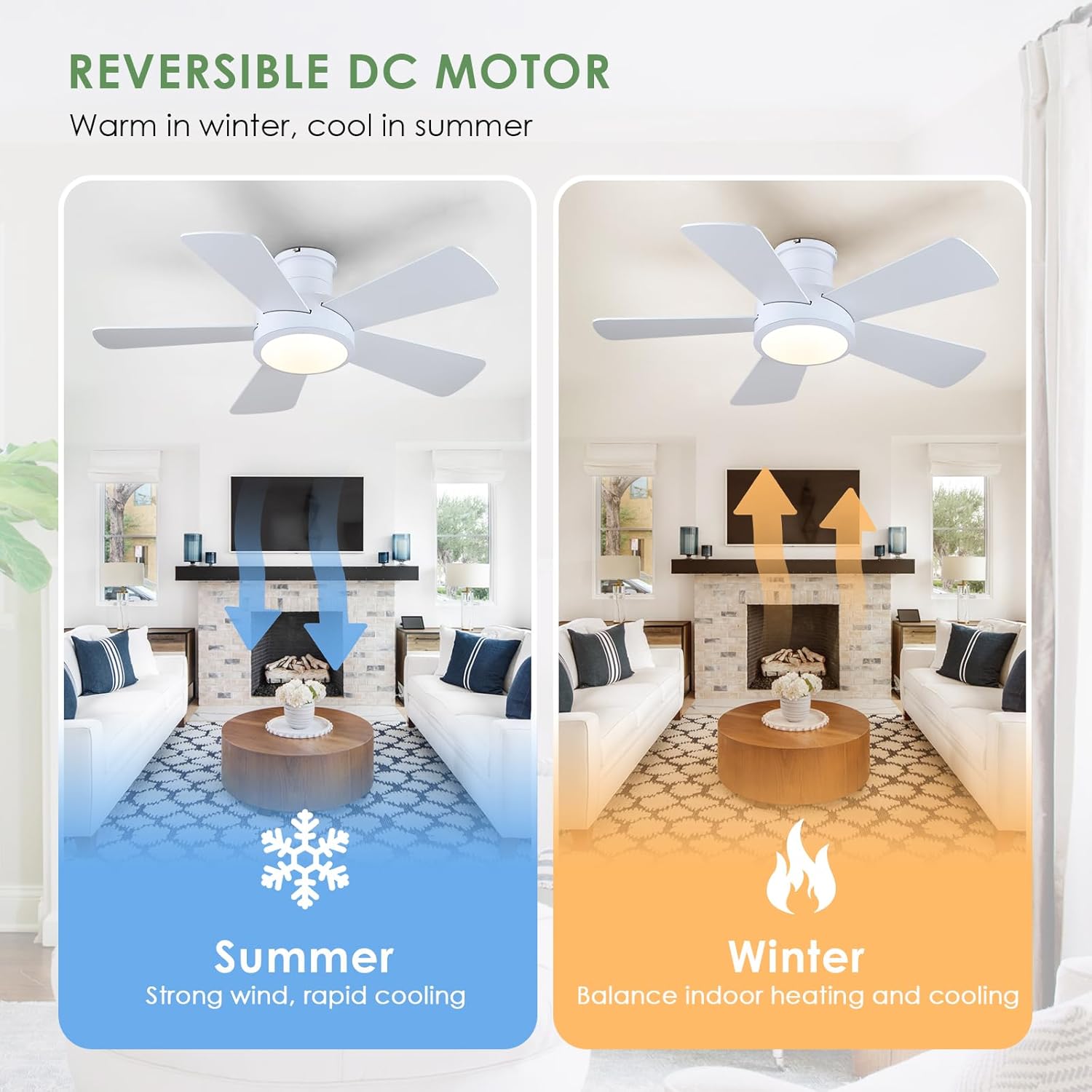

- Реверзибилна функција (летен/зимски режим):
- Летен режим (проток на воздух надолу): Сечилата се вртат спротивно од стрелките на часовникот за да создадат ладен ветрец.
- Зимски режим (проток на воздух нагоре): Сечилата се вртат во насока на стрелките на часовникот за да циркулираат топол воздух заробен во близина на таванот.
5.2. Контрола на АПП
For APP functionality, please refer to page 11 of the printed installation manual. Scan the provided QR code to download the APP and complete the pairing process to control your fan from your smartphone.
6. Одржување
Редовното одржување обезбедува оптимални перформанси и долготрајност на вашиот тавански вентилатор.
- Чистење: Користете мека, гamp крпа за чистење на перките на вентилаторот и куќиштето на моторот. Не користете абразивни средства за чистење или растворувачи.
- Чистење на сечилото: Clean the blades regularly to prevent dust buildup, which can affect airflow and balance.
- Затегнете ги завртките: Periodically check all screws for tightness, especially those securing the fan blades and mounting bracket.
- Не е потребно подмачкување: Моторот на вентилаторот е трајно подмачкан и не бара подмачкување.
7 Смена на проблеми
Доколку имате проблеми со вентилаторот, погледнете ги следните вообичаени проблеми и решенија:
| Проблем | Можна причина | Решение |
|---|---|---|
| Вентилаторот не се вклучува | Нема струја до вентилаторот; лабави жичени врски; слаба батерија на далечинскиот управувач. | Проверете го прекинувачот; Проверете дали сите жичени врски се безбедни; Заменете ја батеријата на далечинскиот управувач. |
| Вентилаторот е бучен | Loose fan blades; Loose mounting screws; Fan not properly balanced. | Tighten blade screws; Tighten mounting screws; Use a balancing kit (not included) to balance blades. |
| Светлината не работи | Loose wire connection to light kit; Faulty LED light source. | Check light kit wiring; Contact customer support for replacement LED light source. |
| Далечинскиот управувач не работи | Слаба батерија; далечинскиот управувач не е поврзан со вентилаторот. | Replace battery; Refer to remote pairing instructions in the full manual. |
8. Спецификации
- Број на модел: 8502
- Големина: 40 инчи
- Боја: Бело
- Материјал: Пластика
- Извор на енергија: DC
- Voltage: 110 волти
- Ватtage: 20 вати
- Капацитет на проток на воздух: 3000 кубни стапки во минута
- Тип на сијалица: LED
- Осветленост: 2200 лумени
- Поставки за брзина: 6 вртежи во минута (брзини)
- Тип на монтирање: Избегнувајте ја планината
- Посебни карактеристики: Remote Controlled, Timer, Reversible, APP Control
- Тежина на ставката: 6.81 кг
- Димензии на производот: 27.94 x 15 x 43.18 cm
9. Гаранција и поддршка
For warranty information or technical support, please refer to the contact details provided in your product packaging or visit the Dannilong official website. Our customer support team is available to address any inquiries and provide suitable solutions.
