Упатство за употреба на копче за премин KC2300 за тешки комерцијални возила од Tell Manufacturing

1. Производот завршиview

Цилиндричната рачка за комерцијална врата од серијата KC2300 е дизајнирана за области со голем сообраќај, нудејќи робусни перформанси и издржливост. Тестирана е според стандардите ANSI A156.2 од степен 2, што гарантира дека може да издржи над 400,000 циклуси. Неговиот цилиндричен дизајн на шасијата го поместува абењето на механичкото тело, зголемувајќи го долготрајноста на резето. Оваа рачка за издржливост, исто така, се одликува со најдобра 3-часовна UL оценка во класата, што ја прави погодна за противпожарни врати. Тркалезната топчеста рачка има сатенски хромирана завршница и доаѓа со квадратна Т-ознака. Како рачка за премин, не се заклучува, што ја прави идеална за ходници или врати од плакари во разни комерцијални услови како што се канцеларии, училишта, болници, станови, хотели и мотели.

Слика 1: Копче за премин за тешки услови на комерцијална употреба на Tell Manufacturing KC2300 во сатенски хромирана завршница.

2. Клучни карактеристики

• Сертифицирано од ANSI A156.2 од 2 степен: Тестирано над 400,000 циклуси, што обезбедува висока издржливост за комерцијална употреба.
• Цилиндричен дизајн на шасијата: Го намалува абењето на резето за продолжен век на траење на производот.
• 3-часовна UL рејтинг: Погодно за употреба на противпожарни врати, исполнувајќи ги строгите безбедносни стандарди.
• Функција на премин: Дизајниран за апликации без заклучување, како што се ходници, плакари и соби што се поврзуваат.
• Издржлива конструкција: Направено од не'рѓосувачки челик со сатенски хромирана завршница за долготрајност и естетски изглед.
• Лесна инсталација: Дизајниран за едноставна инсталација со заден дел од 2 3/4", одговара на стандардни подготовки за врати.
• Ограничена доживотна гаранција: Обезбедува гаранција за квалитет и сигурност на производот.

3. Технички спецификации

4. Водич за инсталација

Копчето за премин KC2300 е дизајнирано за лесна инсталација, вклопувајќи стандардни подготовки за врати. Следете ги овие општи чекори за правилна инсталација:

1. Подгответе ја вратата: Погрижете се вашата врата да има стандардна подготовка за врата од 161, вклучувајќи отвор со дијаметар од 2-1/8" за рачката и жлеб од 1-1/8" x 2-1/4" за резето. Задниот дел треба да биде 2 3/4".


Слика 2: Стандардни димензии за подготовка на врата 161.

2. Инсталирајте го бравата: Вметнете ја цилиндричната резена во жлебот на работ од вратата. Прицврстете ја со завртки. Осигурајте се дека завртката на резената е свртена во правилната насока за нишање на вратата.

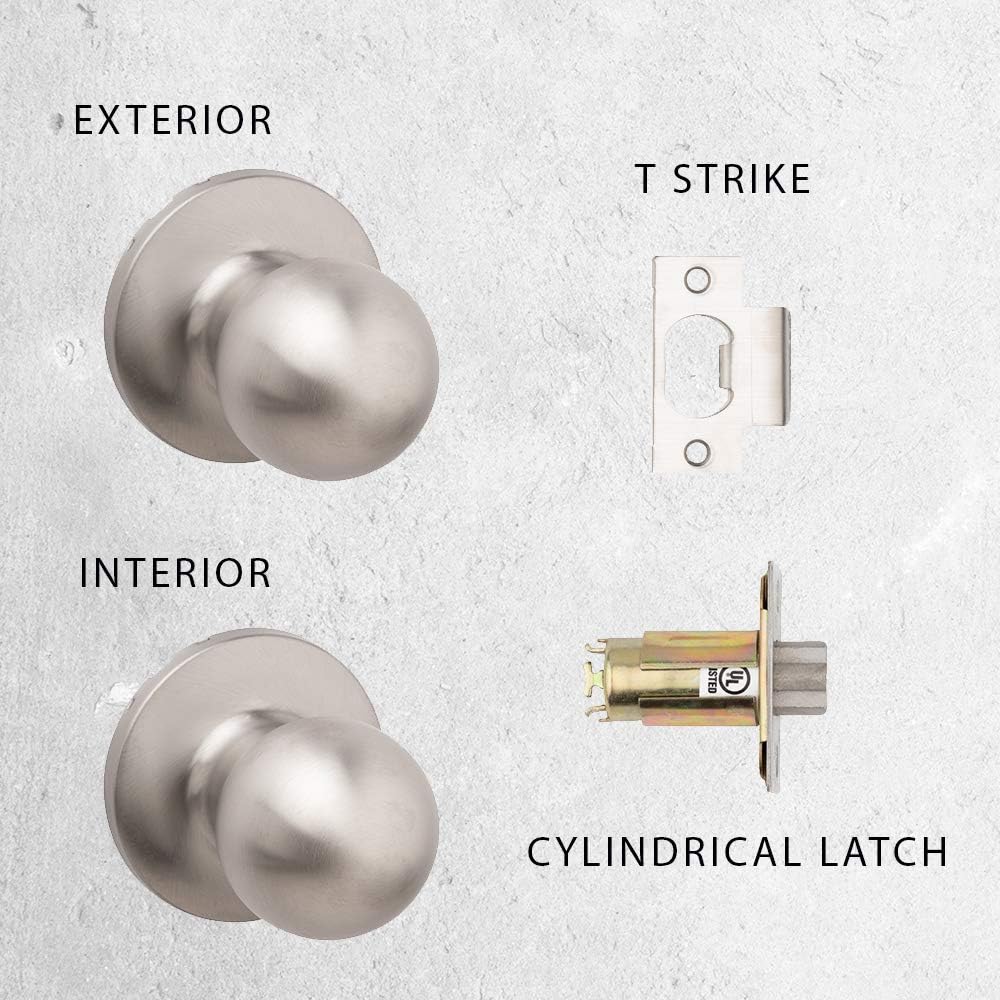

Слика 3: Клучни компоненти на копчето за премин KC2300.
3. Составете ги копчињата: Лизнете го склопот на надворешната рачка низ отворот, осигурувајќи се дека вретеното се заглавува со механизмот на заклучувањето. Потоа, прикачете го склопот на внатрешната рачка, порамнувајќи го со надворешните компоненти.
4. Обезбедете ги рачките: Прицврстете ги склоповите на копчињата заедно со помош на приложените завртки или шрафови, осигурувајќи се дека се цврсто затегнати, но не премногу затегнати.


Слика 4: Внатрешно view на цилиндричната шасија и механизмот.

5. Инсталирајте ја клучната плоча: Означете ја и засечете ја рамката на вратата за Т-плочката. Прицврстете ја плочката со завртки, осигурувајќи се дека завртката на резето се заглавува непречено кога вратата е затворена.
6. Тест операција: Отворете ја и затворете ја вратата неколку пати за да се осигурате дека рачката се врти слободно и дека резето се вовлекува и се протега непречено без да се залепи.

5. Операција

Моделот Tell Manufacturing KC2300 е копче за премин, што значи дека нема механизам за заклучување. За да го ракувате со копчето:

• За да ја отворите вратата: Едноставно свртете го копчето во која било насока за да го повлечете завртката на резето, а потоа притиснете или повлечете ја вратата за да се отвори.
• За да ја затворите вратата: Притиснете или повлечете ја вратата за да ја затворите. Завртката на резето автоматски ќе се повлече кога ќе ја допре плочката за отклучување, а потоа ќе се протега во отворот на плочката за отклучување, држејќи ја вратата затворена.

Не се потребни посебни дејства за оваа функција без заклучување.

6. Нега и одржување

За да се обезбеди долготрајност и оптимални перформанси на вашето копче за премин Tell Manufacturing KC2300, следете ги овие упатства за нега и одржување:

• Редовно чистење: Исчистете ја рачката и исечете ја со мека, дamp крпа. Избегнувајте абразивни средства за чистење, растворувачи или груби хемикалии, бидејќи тие можат да ја оштетат завршната обработка.
• Подмачкување: Периодично нанесувајте мала количина лубрикант на база на силикон на завртката на бравата и внатрешниот механизам (доколку е достапен без расклопување) за да обезбедите непречено работење и да спречите лепење. Не користете лубриканти на база на масло бидејќи можат да привлечат прашина и остатоци.
• Проверете ги сврзувачките елементи: Повремено проверувајте дали сите завртки за монтирање се затегнати. Лабавите завртки може да доведат до нишање или нерамномерно порамнување, што влијае на перформансите.
• Проверете дали има абење: Доколку забележите значително абење или оштетување на копчето или резето, размислете да контактирате со службата за корисници за помош или замена на делови.

7 Смена на проблеми

Доколку наидете на проблеми со вашето копче за премин KC2300, погледнете ги следните вообичаени проблеми и решенија:

Доколку не можете да го решите проблемот со помош на овие чекори, контактирајте ја службата за корисничка поддршка.

8. Информации за гаранцијата

Копчето за тешки комерцијални премини на Tell Manufacturing KC2300 доаѓа со ограничена доживотна гаранцијаОваа гаранција ги покрива дефектите во материјалот и изработката при нормална употреба и сервис. За специфични услови, одредби и ограничувања на гаранцијата, ве молиме погледнете ја гарантната документација вклучена во вашата нарачка или контактирајте ја поддршката за корисници на Tell Manufacturing.

Чувајте го вашиот доказ за купување за барања за гаранција.

9. Поддршка за корисници

За дополнителна помош, техничка поддршка или за да се распрашате за резервни делови, ве молиме контактирајте ја поддршката за корисници на Tell Manufacturing. Контакт информациите обично можете да ги најдете на пакувањето на производот или на официјалната страница на производителот. webсајт.

Кога контактирате со поддршката, ве молиме имајте го при рака бројот на моделот на вашиот производ (ITS2.37/11.88) и деталите за купување за да го забрзате процесот.
