вступ
Thank you for choosing the RCB R19 Electric Scooter. This manual provides essential information for the safe operation, maintenance, and troubleshooting of your scooter. Please read it thoroughly before your first ride to ensure optimal performance and safety.

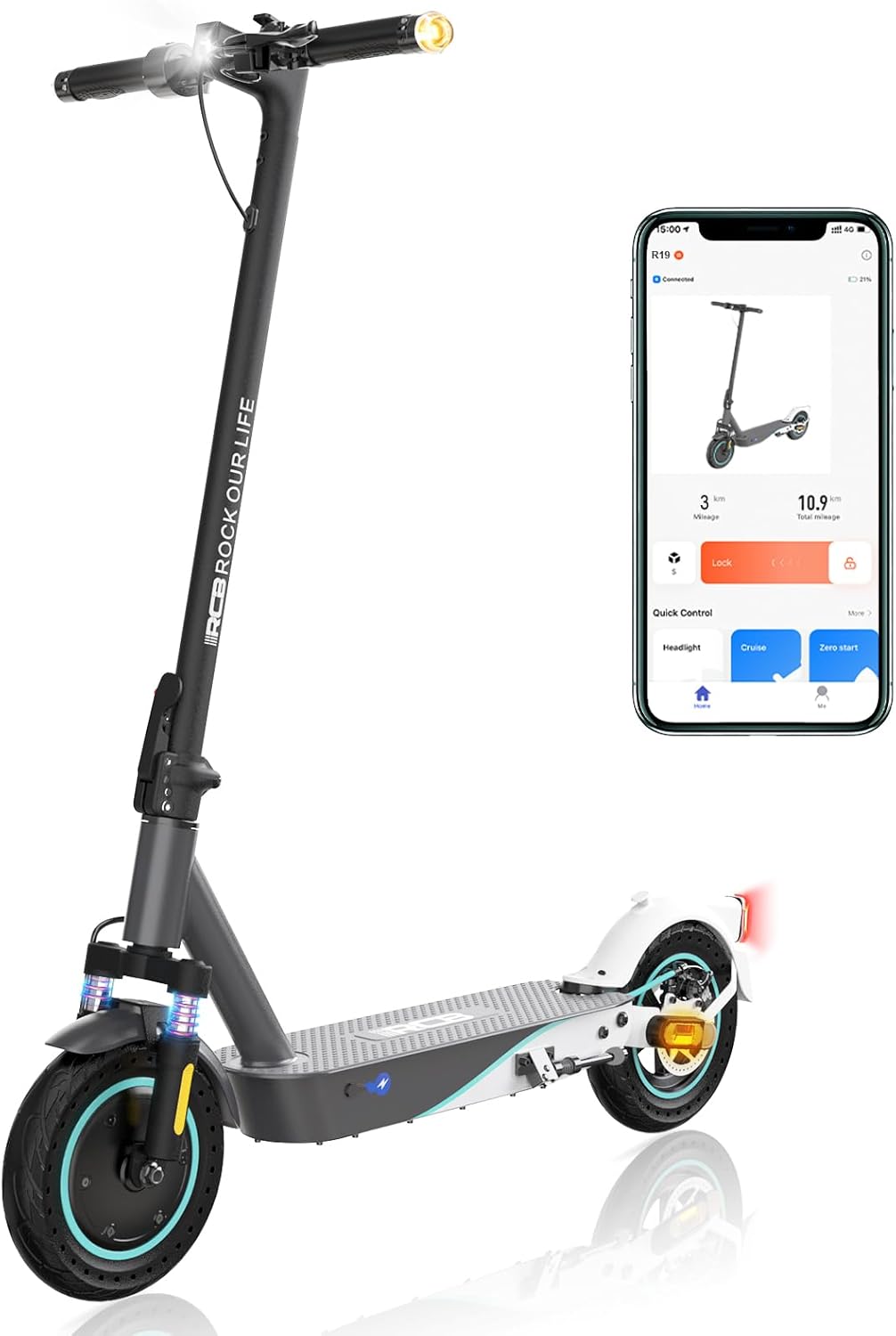

Image: The RCB R19 Electric Scooter, showcasing its sleek design and an accompanying smartphone app interface for smart control.
Інструкції з техніки безпеки
Your safety is paramount. Always adhere to local traffic laws and regulations. Wear a helmet and appropriate protective gear. Do not ride under the influence of alcohol or drugs.
- Always wear a helmet and other protective gear (knee pads, elbow pads).
- Не їздіть під час сильного дощу або по калюжах глибиною більше 2 см.
- Уникайте їзди по слизьких поверхнях, пухкому гравію або крутих схилах.
- Дотримуйтесь безпечної дистанції від інших транспортних засобів та пішоходів.
- Не виконуйте трюків або різких маневрів.
- Ensure all screws and components are tightened before each use.
- Do not charge the battery while the scooter is in use.
Image: Illustration highlighting the scooter's night riding lighting system (headlight and taillight) and the dual braking system for enhanced safety.
Вміст упаковки
Після відкриття упаковки, будь ласка, перевірте наявність усіх наступних предметів:
- 1 x електричний самокат RCB R19
- 1 x зарядний пристрій
- 4 гвинти (для складання керма)
- 1 x L-подібний шестигранний ключ
- 1 x Посібник користувача (цей документ)
If any accessories are missing, please contact customer support immediately.
Налаштування
1. Розкладання самоката
- Поставте скутер на рівну поверхню.
- Release the folding mechanism latch, usually located near the base of the steering column.
- Carefully lift the steering column until it locks into the upright position. Ensure the locking mechanism is fully engaged.
2. Attaching the Handlebar
- Align the handlebar with the top of the steering column.
- Insert the provided screws into the designated holes and tighten them securely with the L-shaped Allen key.
- Ensure the handlebar is firmly attached and does not wobble.
3. Початковий платіж
Before first use, fully charge the scooter's battery. Connect the charger to the charging port on the scooter and then to a power outlet. The charging indicator light on the charger will change color (e.g., red to green) when fully charged. Charging time is approximately 6 hours.
Інструкція з експлуатації
1. Увімкнення/вимкнення живлення
Натисніть і утримуйте кнопку живлення на дисплеї, щоб увімкнути або вимкнути самокат.
2. Їзда на самокаті
- Поставте одну ногу на палубу та відштовхніться іншою ногою, щоб набрати початковий імпульс.
- Після початку руху обережно натисніть важіль акселератора, щоб увімкнути двигун.
- To slow down or stop, release the accelerator and use the brake levers (disc brake and electronic brake).
3. Режими швидкості
The RCB R19 features 4 speed modes. Press the mode button on the display to cycle through the available speeds (e.g., 12 km/h, 20 km/h, 25 km/h). Select the appropriate speed for your riding conditions and experience level.
4. APP Control (Smart Control)
Download the official RCB app to your smartphone. Connect your scooter via Bluetooth to access additional features:
- Lock & Unlock the scooter.
- Activate Cruise Control.
- View Інформація про акумулятор.
- Control Lights.
- Access Navigation (if supported).
- Review Riding Data.
Image: A smartphone displaying the RCB app interface, illustrating features like lock/unlock, cruise control, battery info, light control, navigation, and riding data.
5. Складання скутера
To fold the scooter for transport or storage, ensure the scooter is powered off. Locate the folding mechanism latch, release it, and carefully fold the steering column downwards until it clicks into place. The folded dimensions are approximately 110 x 51 x 54 cm.
Image: A visual representation of the RCB R19 scooter in both its unfolded and folded states, with key dimensions (110cm length, 51cm width, 118cm height unfolded; 54cm height folded) and net weight (16kg) indicated.
Технічне обслуговування
Regular maintenance ensures the longevity and safe operation of your RCB R19 Electric Scooter.
- Тиск в шинах: While the R19 uses solid honeycomb tires, regularly inspect them for any damage or wear.
- Гальма: Periodically check the brake levers and disc brake for proper function and wear. Adjust or replace brake components as needed.
- Прибирання: Почистіть скутер за допомогою рекламиamp cloth. Do not use high-pressure water jets or corrosive cleaners. Ensure the charging port cover is securely closed when cleaning.
- Догляд за акумулятором: Charge the battery regularly, even if the scooter is not in use for extended periods (at least once every 30 days) to maintain battery health. Do not overcharge or completely drain the battery.
- Кріплення: Regularly check and tighten all screws and bolts, especially those on the handlebar, folding mechanism, and wheels. This is crucial for safety and product lifespan.
Усунення несправностей
| проблема | Можлива причина | Рішення |
|---|---|---|
| Самокат не вмикається. | Низький заряд батареї; неправильно натиснута кнопка живлення; внутрішня несправність. | Charge the battery fully. Press and hold the power button for 3-5 seconds. If problem persists, contact support. |
| Мотор не включається. | Not enough initial push-off; Accelerator fault; Brake engaged. | Ensure you push off to gain momentum before pressing the accelerator. Check if brake levers are fully released. Contact support if accelerator is faulty. |
| Reduced range/speed. | Low battery charge; Overload (rider weight); Steep incline; Headwind; Cold weather. | Fully charge the battery. Ensure rider weight is within limits (max 150 kg). These factors naturally affect performance. |
| Гальма слабенькі. | Brake pads worn; Brake cable loose; Disc brake adjustment needed. | Inspect brake pads for wear and replace if necessary. Check brake cable tension. Consult a professional for brake adjustment if unsure. |
| Незвичайні звуки. | Loose components; Debris in wheels/motor; Worn bearings. | Check all screws and bolts for tightness. Inspect wheels and motor area for foreign objects. If noise persists, contact support. |
Технічні характеристики
| Особливість | Деталь |
|---|---|
| Модель | RCB-R19 |
| Потужність двигуна | 400 Вт (пікова 500 Вт) |
| Максимальна швидкість | Up to 25 km/h (4 speed modes: 12/20/25 km/h) |
| Ємність акумулятора | 10.4 Ah (Lithium Battery) |
| Час зарядки | прибл. 6 години |
| Максимальний діапазон | 30-35 km (affected by weight, road conditions, wind, incline) |
| Максимальне навантаження | 150 кг |
| Шини | 10-дюймові стільникові суцільні шини |
| Гальмівна система | Dual Brake (Disc Brake + Electronic Brake) |
| Підвіска | Подвійна система підвіски |
| Розміри в складеному вигляді (Д x Ш x В) | 110 х 51 х 54 см |
| Розміри в розкладеному вигляді (Д x Ш x В) | 110 х 51 х 118 см |
| Вага нетто | 16 кг |
| Рейтинг IP | IP54 |
| Матеріал рами | Алюміній |
Image: Visual representation of the scooter's battery capacity (10.4 Ah), charging time (6 hours), and maximum range (35 km).

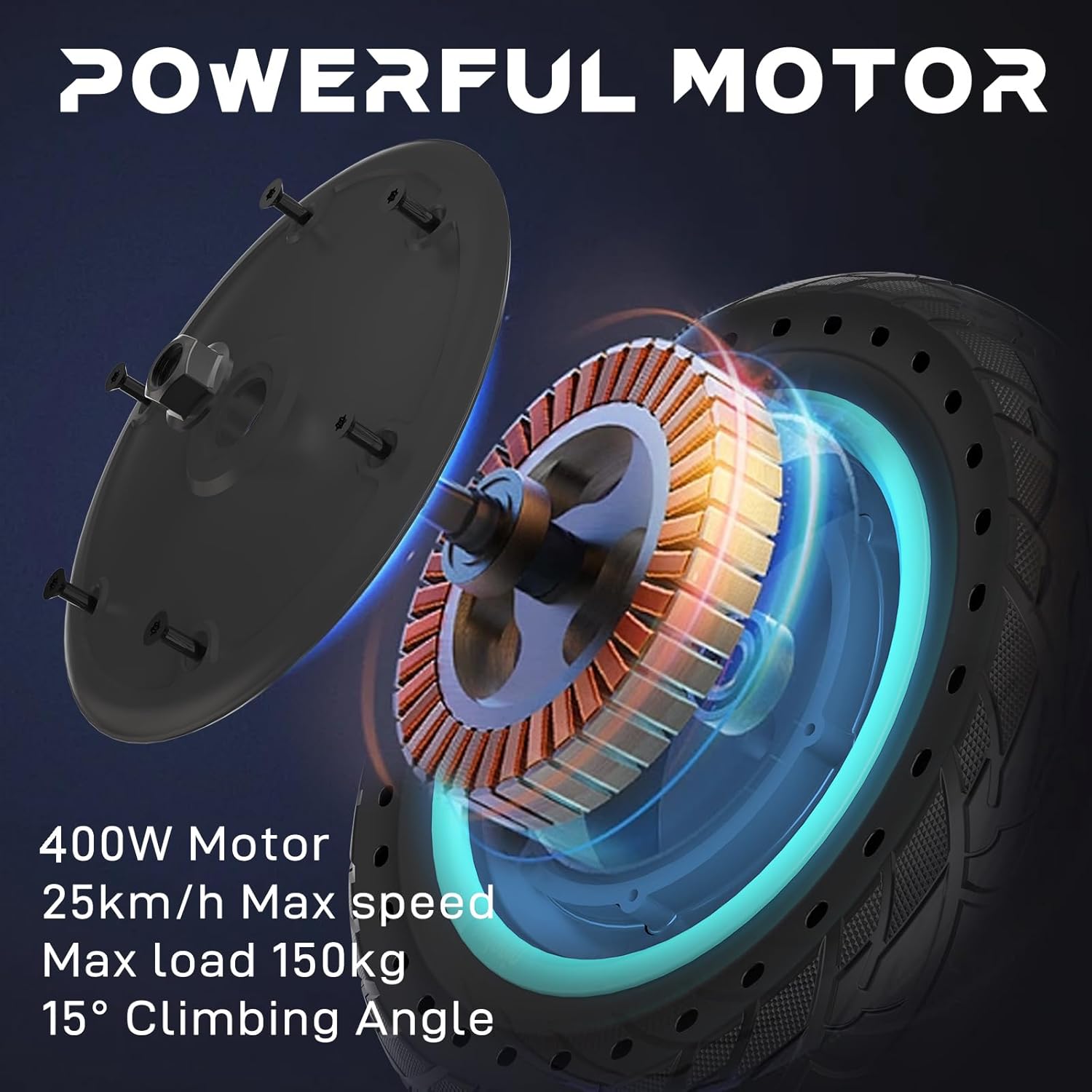

Зображення: Вибух view of the scooter's 400W motor, detailing its power, maximum speed (25 km/h), maximum load capacity (150 kg), and climbing angle (15°).
Гарантія та підтримка
The RCB R19 Electric Scooter comes with a manufacturer's warranty. Please refer to the warranty card included in your package for specific terms and conditions. For any questions, technical support, or missing parts, please contact RCB EU STORE customer service. We provide 24-hour after-sales service.
Контактна інформація:
- Продавець: RCB EU STORE
- Please refer to your purchase platform for direct contact methods.
