1. บทนำ
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your IBO Furiatka V1500 submersible pump. Please read these instructions carefully before using the product to ensure proper function and longevity.
The IBO Furiatka V1500 is a high-quality submersible pump designed for pumping domestic wastewater. It features a robust construction of stainless steel and cast iron, ensuring durability and resistance to corrosion. The integrated shredder effectively handles impurities, making it suitable for demanding applications. This kit includes the V1500 pump, a 30-meter hose, and a 2-inch connector.

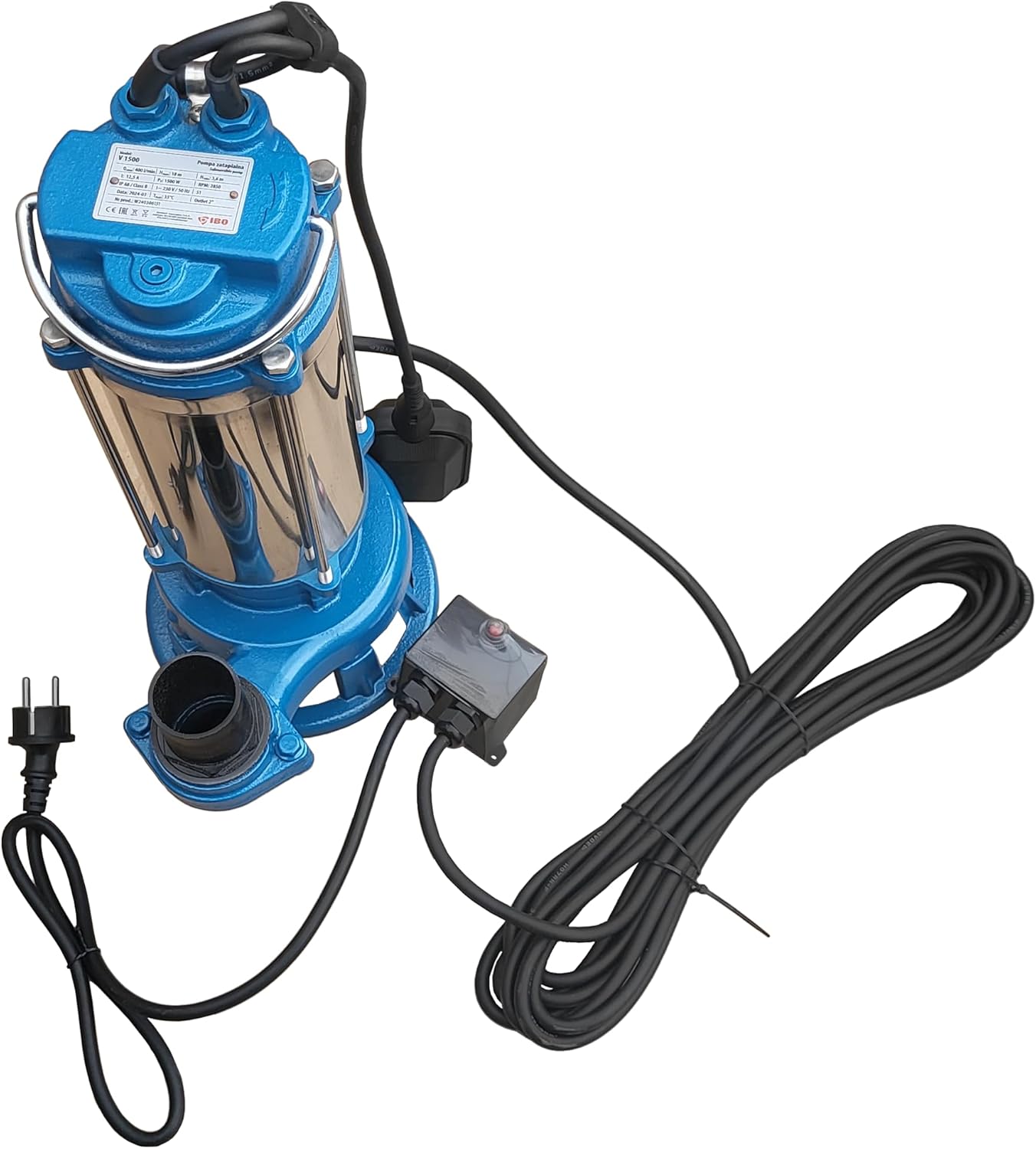

Figure 1: IBO Furiatka V1500 submersible pump with included accessories.
2. ข้อมูลด้านความปลอดภัย
โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอ เพื่อป้องกันการบาดเจ็บและความเสียหายต่อปั๊ม:
- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงกับระดับเสียงของปั๊มtagอี (230 โวลต์).
- ห้ามใช้งานปั๊มหากสายไฟหรือปลั๊กชำรุด
- Never lift or carry the pump by its power cable. Use the handle provided.
- Keep hands and feet clear of the pump's inlet and shredder during operation.
- ถอดปลั๊กปั๊มออกจากแหล่งจ่ายไฟก่อนทำการบำรุงรักษาหรือทำความสะอาดใดๆ
- The pump is designed for domestic wastewater with a maximum temperature of 35°C. Do not use it for flammable liquids, corrosive chemicals, or water exceeding this temperature.
- ตรวจสอบให้แน่ใจว่าปั๊มจมอยู่ในน้ำอย่างสมบูรณ์ขณะใช้งานเพื่อป้องกันความร้อนสูงเกินไป
3. การตั้งค่า
ทำตามขั้นตอนเหล่านี้สำหรับการตั้งค่าเริ่มต้น:
- แกะส่วนประกอบ: Carefully remove the pump, 30-meter hose, and 2-inch connector from the packaging. Inspect all components for any signs of damage.
- ติดท่อ: Connect the 2-inch hose to the pump's outlet nozzle. Secure it firmly using appropriate clamps (not included) to prevent leaks and disconnections during operation.
- ตำแหน่งปั๊ม: Place the pump on a stable, flat surface in the liquid to be pumped. Ensure the pump is fully submerged and not resting directly on soft sediment, which could block the inlet.
- การปรับสวิตช์ลูกลอย: The pump is equipped with a float switch for automatic operation. Adjust the float switch cable length to set the desired ON/OFF levels. A shorter cable results in a smaller operating range, while a longer cable allows for a wider range. Ensure the float switch can move freely without obstruction.
- การเชื่อมต่อไฟฟ้า: Connect the pump's power cable to a grounded 230V electrical outlet.
Figure 2: The included 30-meter hose.
Figure 3: The 2-inch connector.

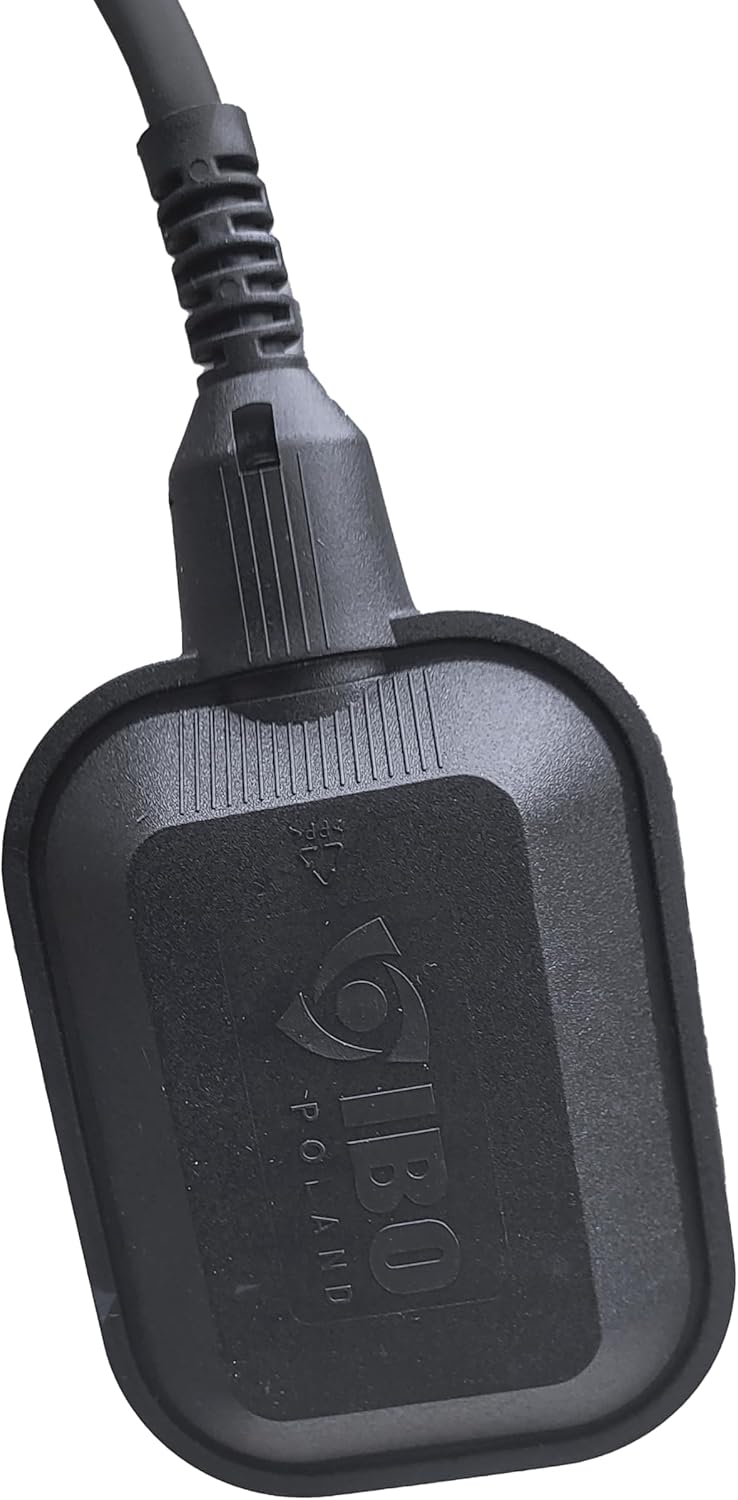

Figure 4: The float switch, which controls automatic pump operation.
4. คู่มือการใช้งาน
The IBO Furiatka V1500 pump operates automatically via its float switch:
- Once connected to power and submerged, the pump will start automatically when the water level rises and lifts the float switch to its 'ON' position.
- The pump will continue to operate until the water level drops, causing the float switch to fall to its 'OFF' position, at which point the pump will stop.
- The integrated shredder is designed to handle solid impurities in wastewater, preventing blockages and ensuring continuous flow.
- The pump is equipped with overload protection, which will automatically shut down the pump if it experiences excessive load or overheating, protecting the motor from damage.
5. การบำรุงรักษา
การบำรุงรักษาตามปกติจะช่วยให้ปั๊มทำงานได้อย่างมีประสิทธิภาพสูงสุดและยืดอายุการใช้งานของปั๊ม:
- การทำความสะอาด: Periodically remove the pump from the liquid and clean any debris or sediment that may have accumulated around the inlet or the shredder. Ensure the shredder blades are free from obstructions.
- การตรวจสอบสายเคเบิล: Regularly inspect the power cable and float switch cable for any signs of wear, cuts, or damage. Replace immediately if damage is found.
- พื้นที่จัดเก็บ: หากต้องเก็บรักษาปั๊มไว้เป็นเวลานาน ควรทำความสะอาดอย่างทั่วถึง ระบายน้ำออกให้หมด และเก็บไว้ในที่แห้ง ปราศจากน้ำแข็ง
- บริการระดับมืออาชีพ: For any complex repairs or internal inspections, contact a qualified service technician. Do not attempt to open the motor housing yourself.
รูปที่ 5: ด้านล่าง view of the pump, highlighting the inlet and shredder.
6 การแก้ไขปัญหา
If you encounter issues with your IBO Furiatka V1500 pump, refer to the following table:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ปั๊มไม่ทำงาน | No power supply; Float switch in 'OFF' position; Overload protection activated; Motor fault. | Check power connection and circuit breaker; Ensure float switch is free to move and in 'ON' position; Allow pump to cool down if overload protection tripped; Contact service if motor fault suspected. |
| Low flow rate or no water pumped | Inlet blocked; Hose kinked or blocked; Air in pump; Impeller/shredder clogged. | Clean pump inlet; Check and clear hose; Submerge pump completely and ensure no air pockets; Clean impeller/shredder. |
| ปั๊มทำงานอย่างต่อเนื่อง | Float switch stuck in 'ON' position; Leak in discharge line. | Check float switch for obstructions; Inspect hose and connections for leaks. |
| เสียงหรือการสั่นสะเทือนที่ผิดปกติ | Debris in pump; Worn bearings; Pump not stable. | Disconnect power and clean pump; Contact service for bearing issues; Ensure pump is on a stable surface. |
7. ข้อมูลจำเพาะ
Technical data for the IBO Furiatka V1500 submersible pump:
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | วี1500 |
| Max Flow Rate (Qmax) | 400 ลิตรต่อนาที |
| แรงดันสูงสุด (Hmax) | 18 เมตร |
| Motor Power (P2) | 1.5 กิโลวัตต์ |
| เล่มที่tage | 230 โวลต์ |
| ความถี่ | 50 เฮิรตซ์ |
| แม็กซ์ปัจจุบัน | 12.5 ก |
| Pressure Nozzle / Outlet | DN50 (2 inches) |
| Crusher / Shredder | ใช่ |
| อุณหภูมิของเหลวสูงสุด | 35 องศาเซลเซียส |
| ระดับการป้องกัน | IP 68 / Class B |
| ขนาด (กว้าง x ยาว x สูง) | 71 x 36 x 28 ซม. (ขนาดของผลิตภัณฑ์) |
| น้ำหนัก | 23 กก. |
รูปที่ 6: ฉลากผลิตภัณฑ์พร้อมข้อมูลจำเพาะโดยละเอียด
8. การรับประกันและการสนับสนุน
For warranty information, please refer to the terms and conditions provided at the time of purchase or contact your retailer. In case of technical issues or questions not covered in this manual, please contact the manufacturer or your authorized dealer for support.
