1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your FERMAX Monitor Wifi Veo-Xs 4.3" Duox Plus. Please read this manual thoroughly before using the device to ensure proper functionality and safety. The FERMAX Veo-Xs monitor is a key component of your Duox Plus video intercom system, offering advanced communication and control features for your home or office.
2. สินค้าหมดview
The FERMAX Monitor Wifi Veo-Xs 4.3" Duox Plus is a state-of-the-art video intercom monitor designed for modern living. It features a 4.3-inch display, intuitive controls, and Wi-Fi connectivity for integration with smart home systems and mobile applications.
คุณสมบัติหลัก:
- High-resolution display for clear video quality.
- User-friendly interface with clear audio transmission.
- Wi-Fi connectivity for remote access and smart integration.
- Integration capabilities with existing video systems.
- Customizable solutions to meet personal preferences and needs.
ส่วนประกอบ:
The FERMAX Monitor Wifi Veo-Xs 4.3" Duox Plus includes the monitor unit and necessary mounting hardware. Familiarize yourself with the various parts of the monitor:

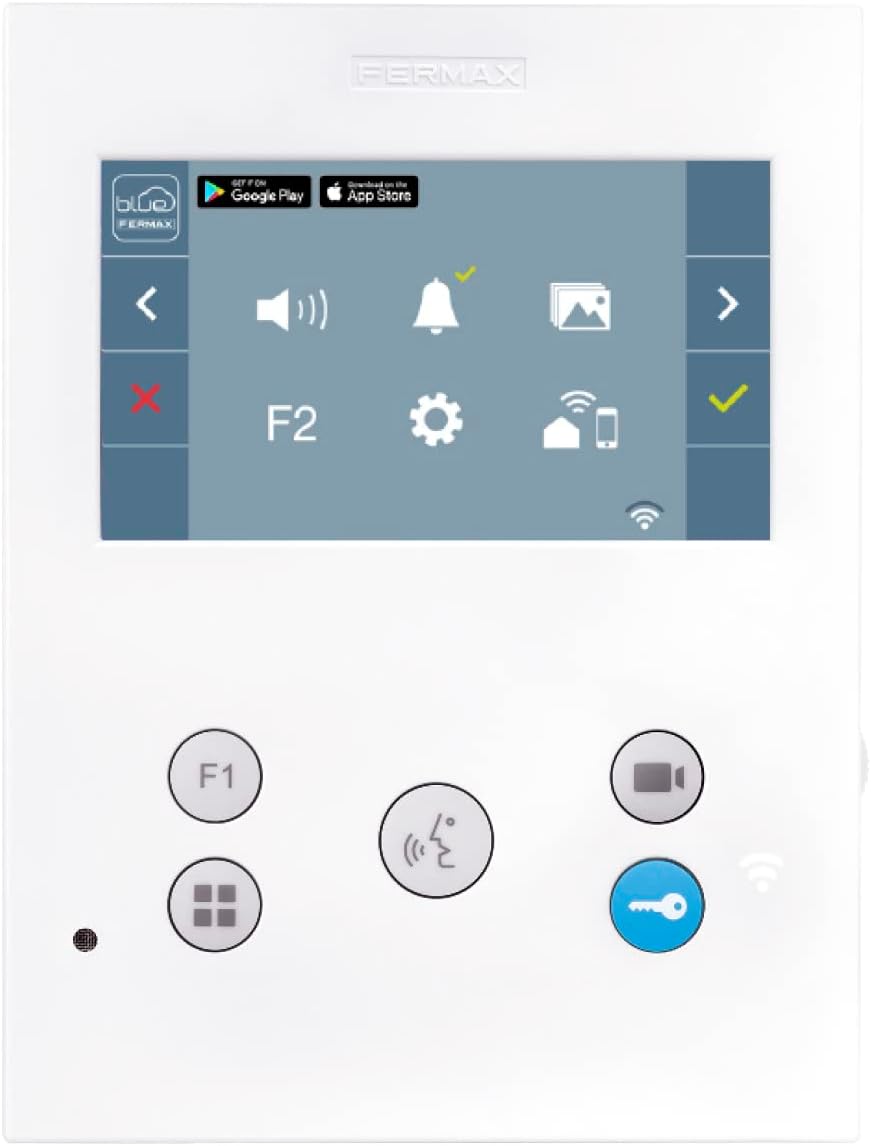

รูปที่ 2.1 : ด้านหน้า View ของจอภาพ This image displays the monitor's front panel, including the 4.3-inch screen, touch-sensitive controls for navigation, volume, settings, and call management, along with the FERMAX branding at the top.
รูปที่ 2.2: ย้อนกลับ View ของจอภาพ This image shows the rear of the monitor, highlighting the wiring terminals (A+, B-, Bout, Bin) for system connection, the product label with model number (REF 9448), voltage requirements (18-24 Vdc), and manufacturing details.
รูปที่ 2.3: ด้านข้าง View ของจอภาพ ภาพนี้แสดงให้เห็นถึงความเพรียวบางfile of the FERMAX Veo-Xs monitor from the side.
3. การตั้งค่าและการติดตั้ง
Proper installation is crucial for the optimal performance of your FERMAX Monitor. It is recommended that installation be performed by a qualified technician.
3.1 การติดตั้งจอภาพ
- Choose a suitable location on an interior wall, away from direct sunlight or heat sources.
- Secure the mounting bracket (not shown, typically included) to the wall using appropriate screws and anchors.
- Ensure the bracket is level before proceeding.
3.2 การเชื่อมต่อสายไฟ
Refer to Figure 2.2 for the location of the wiring terminals on the back of the monitor. The FERMAX Veo-Xs uses the Duox Plus system, which simplifies wiring.
- A+ / B- Terminals: Connect these to the main Duox Plus bus line from your building's intercom system. Ensure correct polarity.
- Bout / Bin Terminals: These are typically used for daisy-chaining multiple monitors in a single apartment or for specific accessory connections. Consult your system's overall wiring diagram for details.
- แหล่งจ่ายไฟ: The monitor operates on 18-24 Vdc. Ensure your system provides the correct voltage.
คำเตือน: Incorrect wiring can damage the device and the intercom system. Always disconnect power before making any connections.
3.3 Initial Configuration and Wi-Fi Setup
- Once wired and mounted, restore power to the system. The monitor will power on.
- Follow the on-screen prompts for initial language selection and basic settings.
- To enable Wi-Fi features and app connectivity, navigate to the "Settings" menu on the monitor (represented by a gear icon).
- Select "Wi-Fi" and connect to your home's wireless network. You will need your network name (SSID) and password.
- Download the official FERMAX app (available on Google Play and App Store, as indicated on the monitor's UI in Figure 2.1) to your smartphone or tablet.
- Follow the app's instructions to pair your mobile device with the monitor for remote access and control.
4. คู่มือการใช้งาน
The FERMAX Veo-Xs monitor provides intuitive controls for daily use. The main screen displays various icons for quick access to functions.
Figure 4.1: Monitor Displaying Live Video. This image shows the monitor's screen actively displaying a video feed, likely from the outdoor panel, indicating an incoming call or monitoring function.
4.1 การรับสาย
When someone calls from the outdoor panel, the monitor will ring, and the screen will automatically display the video feed from the outdoor camera (as seen in Figure 4.1).
- To answer the call: Press the ปุ่มโทร/รับสาย (typically a phone icon or a green checkmark on the screen).
- To end the call: Press the ปุ่มวางสาย (typically a red 'X' on the screen).
- To open the door: During a call, press the Door Unlock button (key icon).
4.2 การติดตามตรวจสอบทางเข้า
คุณสามารถเปิดใช้งานกล้องภายนอกอาคารด้วยตนเองได้ view the entrance at any time.
- กดปุ่ม ปุ่มกล้อง (video camera icon) on the monitor's control panel. The screen will display the live video feed.
- Press the button again to turn off monitoring.
4.3 การปรับการตั้งค่า
Access the settings menu to customize your monitor's behavior.
- กดปุ่ม ปุ่มตั้งค่า (gear icon) on the screen.
- Use the navigation arrows (left/right chevrons) to browse through options such as:
- ปริมาณ: Adjust ringtone and conversation volume.
- ความสว่าง/คอนทราสต์: Modify display settings.
- ไวไฟ : จัดการการเชื่อมต่อเครือข่าย
- วันที่/เวลา: ตั้งเวลาของระบบ
- การตั้งค่าขั้นสูง: For system-specific configurations (consult a technician if unsure).
- กดปุ่ม Checkmark button to confirm changes or the Red X button การยกเลิก
4.4 Using the F1/F2 Buttons
The F1 and F2 buttons are programmable function buttons. Their specific actions depend on your system's configuration. They can be used to activate secondary doors, turn on lights, or other auxiliary functions.
- กด F1 or F2 to activate their assigned function.
5. การบำรุงรักษา
To ensure the longevity and optimal performance of your FERMAX Monitor, follow these simple maintenance guidelines:
- การทำความสะอาด: Use a soft, dry, lint-free cloth to clean the screen and exterior. For stubborn marks, slightly dampen the cloth with water. Avoid abrasive cleaners, solvents, or aerosol sprays, as these can damage the finish and screen.
- สิ่งแวดล้อม: Keep the monitor in a dry environment, away from excessive dust, humidity, and extreme temperatures.
- พลัง: If the monitor will be unused for an extended period, it is advisable to disconnect it from the power supply.
6 การแก้ไขปัญหา
If you encounter issues with your FERMAX Monitor, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟเข้าจอมอนิเตอร์ | Power supply disconnected or faulty wiring. | Check power connections and ensure the system's power supply is active. Verify wiring to A+/B- terminals. |
| ไม่มีภาพหรือเสียงระหว่างการโทร | Wiring issue, outdoor panel malfunction, or monitor settings. | Check A+/B- wiring. Ensure the outdoor panel is functioning. Check monitor volume and brightness settings. |
| ไม่สามารถเชื่อมต่อ Wi-Fi ได้ | รหัสผ่านไม่ถูกต้อง สัญญาณอ่อน หรือมีปัญหาเครือข่าย | Verify Wi-Fi password. Ensure the monitor is within range of your router. Restart your router and the monitor. |
| Door unlock function not working. | Wiring issue to the door release, or system configuration. | Check wiring to the door release mechanism. Consult your system installer for configuration verification. |
| ปัญหาการเชื่อมต่อแอป | Monitor not connected to Wi-Fi, app not paired, or network firewall. | Ensure monitor has active Wi-Fi. Re-pair the app if necessary. Check router settings for any firewalls blocking communication. |
If the problem persists after attempting these solutions, please contact FERMAX technical support or a qualified technician.
7. ข้อมูลจำเพาะ
Technical specifications for the FERMAX Monitor Wifi Veo-Xs 4.3" Duox Plus:
- หมายเลขรุ่น: 8424299094496
- ผู้ผลิต: เฟอร์แม็กซ์
- ขนาดจอแสดงผล: 4.3 นิ้ว
- ประเภทระบบ: ดู็อกซ์ พลัส
- แหล่งจ่ายไฟ: 18-24 Vdc
- การใช้พลังงานสูงสุด: 6.5 วัตต์
- วัสดุ: Metal, Plastic, Polycarbonate
- สี: Multicolore (หลากสี)
- น้ำหนักสินค้า: 40 กรัม
- ขนาด : One Size (Specific dimensions not provided in detail, but implied by "Taglia unica")
- การเชื่อมต่อ: ไวไฟ
- วันที่พร้อมใช้งานครั้งแรก: วันที่ 5 สิงหาคม 2019
8. การรับประกันและการสนับสนุน
For warranty information, please refer to the documentation provided with your purchase or visit the official FERMAX website. FERMAX products typically come with a manufacturer's warranty covering defects in materials and workmanship.
For technical assistance, troubleshooting beyond this manual, or to inquire about repairs, please contact FERMAX customer support:
- Webเว็บไซต์: www.fermax.com (Check for local support contacts)
- ข้อมูลติดต่อ: Refer to the FERMAX webเว็บไซต์นี้รวบรวมหมายเลขโทรศัพท์และอีเมลติดต่อของแต่ละภูมิภาค
เมื่อติดต่อฝ่ายสนับสนุน โปรดเตรียมหมายเลขรุ่นผลิตภัณฑ์ (8424299094496) และวันที่ซื้อให้พร้อม
