1. పరిచయం మరియు ఓవర్view
The Eaton Tripp Lite OMNI1500LCDT 1500VA Uninterruptible Power Supply (UPS) provides comprehensive power protection for your electronic equipment. This unit safeguards against power outages, voltage fluctuations, and surges, ensuring continuous operation and protecting sensitive devices. It features a 1500VA/810W capacity, 10 outlets, Automatic Voltage Regulation (AVR), and an intuitive LCD screen for real-time status monitoring.
This manual provides essential information for the safe and efficient installation, operation, and maintenance of your OMNI1500LCDT UPS.
2. భద్రతా సూచనలు
Please read and follow all safety instructions carefully to prevent injury or damage to the unit and connected equipment.
- విద్యుత్ భద్రత: Connect the UPS to a grounded AC power outlet. Do not remove the grounding prong.
- ఇండోర్ ఉపయోగం మాత్రమే: This UPS is designed for indoor use in a controlled environment. Avoid exposure to moisture, extreme temperatures, or direct sunlight.
- వెంటిలేషన్: UPS చుట్టూ తగినంత గాలి ప్రసరణ ఉండేలా చూసుకోండి. వెంటిలేషన్ ఓపెనింగ్లను బ్లాక్ చేయవద్దు.
- బ్యాటరీ హ్యాండ్లింగ్: Batteries contain hazardous materials. Refer to local regulations for proper disposal. Only replace batteries with Tripp Lite RBC51 or equivalent.
- సర్వీసింగ్: There are no user-serviceable parts inside the UPS except for the battery. Refer all servicing to qualified service personnel.
- ఓవర్లోడ్: Do not overload the UPS. Ensure the total wattage of connected equipment does not exceed the UPS capacity (810W).
3. ప్యాకేజీ విషయాలు
మీ ప్యాకేజీ కింది అంశాలను కలిగి ఉందని ధృవీకరించండి:
- OMNI1500LCDT UPS Unit
- USB కమ్యూనికేషన్ కేబుల్
- పవర్ కార్డ్ (NEMA 5-15P)
4 ఫీచర్లు
The OMNI1500LCDT UPS offers a range of features designed for optimal power protection:
- 810W Battery Backup: Provides temporary battery power during outages to allow for safe system shutdown.
- 10 అవుట్లెట్లు: Includes both battery backup/surge protected and surge-only protected outlets.
- ఆటోమేటిక్ వాల్యూమ్tagఇ నియంత్రణ (AVR): బ్రౌన్అవుట్లు మరియు ఓవర్వాల్లను సరిచేస్తుందిtages (between 92V and 150V) to a safe 120V without using battery power.
- LCD స్క్రీన్: Displays real-time power information including battery runtime, wattage load, overload status, AVR status, input voltage, మరియు బ్యాటరీ స్థితి.
- ఉప్పెన రక్షణ: 650 joules of surge protection for connected equipment.
- Dataline Protection: 100 Mbps Ethernet RJ45 port protection and Telephone/DSL RJ11 port dataline protection.
- User-Replaceable Batteries: Internal batteries (Tripp Lite RBC51) can be easily replaced by the user.
5. సెటప్
5.1 ప్లేస్మెంట్
Place the UPS in a cool, dry indoor environment, away from direct sunlight, heat sources, and excessive moisture. Ensure sufficient space around the unit for proper ventilation.
5.2 పవర్కు కనెక్ట్ చేస్తోంది
- Connect the UPS power cord (NEMA 5-15P) to a grounded wall outlet.
- Allow the UPS to charge for 24 hours before initial use to ensure maximum battery runtime.
5.3 కనెక్ట్ చేసే పరికరాలు
The OMNI1500LCDT features 10 outlets on its rear panel:
- Battery Backup and Surge-Protected Outlets: Connect critical equipment such as computers, monitors, and network devices to these outlets to ensure continuous power during outages.
- ఉప్పెన-రక్షిత అవుట్లెట్లు: Connect non-critical equipment like printers or scanners to these outlets for surge protection only. These outlets do not provide battery backup.
Additionally, connect your Ethernet or telephone lines to the respective RJ45/RJ11 ports for dataline surge protection.
5.4 USB కమ్యూనికేషన్ పోర్ట్
Connect the included USB cable from the UPS to your computer's USB port. This allows your computer to communicate with the UPS for automatic shutdown during extended power outages and to monitor UPS status using power management software (available from Tripp Lite's webసైట్).
6. ఆపరేషన్
6.1 పవర్ చేయడం ఆన్/ఆఫ్
- పవర్ ఆన్ చేయడానికి: Press and hold the power button for approximately 2 seconds until you hear a beep. The LCD screen will illuminate.
- పవర్ ఆఫ్ చేయడానికి: Press and hold the power button for approximately 2 seconds until the UPS powers down.
6.2 LCD డిస్ప్లేను అర్థం చేసుకోవడం
The LCD screen provides critical operational information. Use the 'TEST' button to cycle through display modes and the 'MUTE' button to silence alarms or select options.
6.3 ఆటోమేటిక్ వాల్యూమ్tagఇ నియంత్రణ (AVR)
The UPS automatically detects and corrects minor voltage హెచ్చుతగ్గులు (బ్రౌన్అవుట్లు మరియు ఓవర్వోల్tages) without switching to battery power. This extends battery life and provides stable power to your devices.
6.4 Battery Backup Function
శక్తి సమయంలో outage, the UPS will automatically switch to battery power, providing continuous power to connected equipment on the battery backup outlets. An audible alarm will sound, and the LCD will indicate 'On Batt'. The duration of battery backup depends on the load connected.
7. నిర్వహణ
7.1 బ్యాటరీ భర్తీ
The OMNI1500LCDT uses two user-replaceable Tripp Lite RBC51 batteries. Batteries typically last 3-5 years under normal conditions. Replace batteries when the UPS indicates a battery fault or when runtime significantly decreases.
- Power off the UPS and disconnect it from the wall outlet.
- Refer to the detailed battery replacement instructions provided with the replacement battery kit or on the Tripp Lite webసైట్.
- స్థానిక నిబంధనల ప్రకారం పాత బ్యాటరీలను పారవేయండి.
7.2 శుభ్రపరచడం
UPS యొక్క బాహ్య భాగాన్ని మెత్తటి, పొడి వస్త్రంతో కాలానుగుణంగా శుభ్రం చేయండి. ద్రవ లేదా ఏరోసోల్ క్లీనర్లను ఉపయోగించవద్దు. వెంటిలేషన్ ఓపెనింగ్లు దుమ్ము మరియు శిధిలాలు లేకుండా చూసుకోండి.

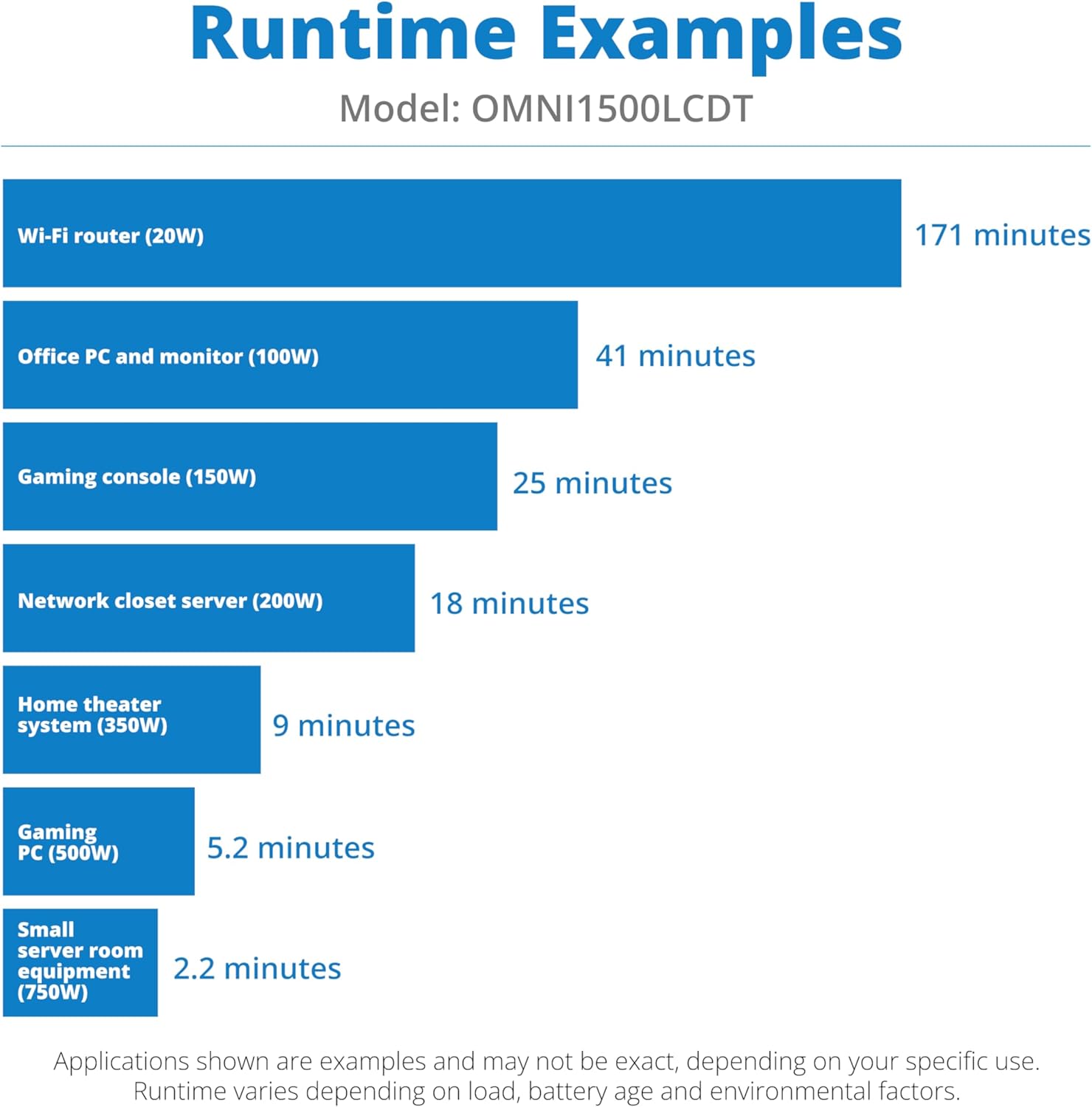

7.3 Runtime Expectations
The battery runtime varies significantly based on the connected load. The following chart provides estimated runtimes for common devices:
8. ట్రబుల్షూటింగ్
If you encounter issues with your OMNI1500LCDT UPS, refer to the following common problems and solutions:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| UPS ఆన్ అవ్వడం లేదు. | AC విద్యుత్తుకు కనెక్ట్ చేయబడలేదు; బ్యాటరీ కనెక్ట్ చేయబడలేదు లేదా డిస్చార్జ్ చేయబడలేదు. | Ensure UPS is plugged into a live, grounded outlet. Allow 24 hours for initial battery charge. Check battery connections. |
| UPS నిరంతరం బీప్ అవుతోంది. | Overload condition; Battery low or faulty. | Reduce connected load. Check LCD for battery status; replace battery if necessary. |
| తక్కువ బ్యాటరీ రన్టైమ్. | Overload; Battery nearing end of life. | Reduce connected load. Replace battery (Tripp Lite RBC51). |
| అవుట్లెట్లకు విద్యుత్ లేదు. | UPS off; Circuit breaker tripped. | Turn on UPS. Check and reset the circuit breaker on the rear panel. |
For further assistance, contact Tripp Lite technical support.
9. స్పెసిఫికేషన్లు
Detailed specifications for the OMNI1500LCDT UPS:
- మోడల్: OMNI1500LCDT
- సామర్థ్యం: 1500VA / 810W
- ఇన్పుట్ వాల్యూమ్tage: 120V AC
- అవుట్పుట్ వాల్యూమ్tage: 120V AC
- అవుట్లెట్లు: 10 (5 Battery Backup/Surge, 5 Surge Only)
- ఉప్పెన రక్షణ: 650 జౌల్స్
- ఆటోమేటిక్ వాల్యూమ్tagఇ నియంత్రణ (AVR): బ్రౌన్అవుట్లు మరియు ఓవర్వాల్లను సరిచేస్తుందిtages between 92V and 150V
- బ్యాటరీ రకం: Sealed Lead Acid (2 x 12V, user-replaceable RBC51)
- రీఛార్జ్ సమయం: పూర్తి డిశ్చార్జ్ తర్వాత 4-6 గంటల నుండి 90% వరకు
- కమ్యూనికేషన్ పోర్ట్లు: USB, RJ45 (Ethernet), RJ11 (Telephone/DSL)

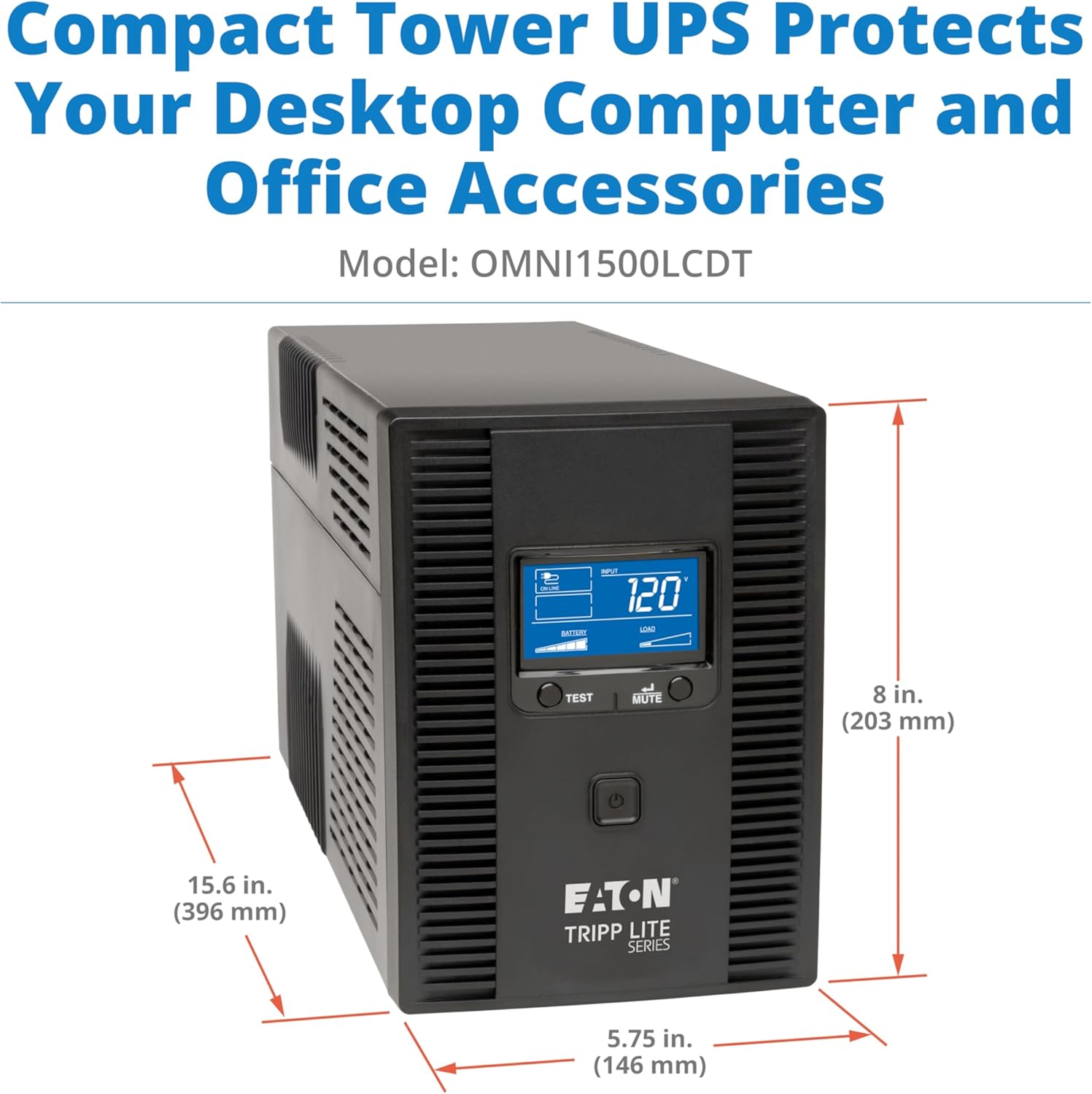

- కొలతలు (H x W x D): 8 x 5.75 x 15.6 అంగుళాలు (203 x 146 x 396 మిమీ)
- బరువు: 24.6 పౌండ్లు (11.16 కిలోలు)
- ఆపరేటింగ్ ఉష్ణోగ్రత: 32°F నుండి 104°F (0°C నుండి 40°C)
10. వారంటీ మరియు మద్దతు
10.1 ఉత్పత్తి వారంటీ
The Eaton Tripp Lite OMNI1500LCDT UPS is protected by a 3-సంవత్సరం పరిమిత తయారీదారుల వారంటీ. ఈ వారంటీ సాధారణ ఉపయోగంలో మెటీరియల్స్ మరియు పనితనంలో లోపాలను కవర్ చేస్తుంది. వారంటీ క్లెయిమ్ల కోసం దయచేసి మీ కొనుగోలు రుజువును ఉంచుకోండి.
10.2 Connected Equipment Insurance
ఈ ఉత్పత్తిలో a $250,000 Ultimate Connected Equipment Insurance policy. This policy provides coverage for equipment damaged by power surges while properly connected to the UPS. Refer to the warranty documentation included with your product for full terms and conditions.
10.3 సాంకేతిక మద్దతు
For technical assistance, troubleshooting, or warranty inquiries, please contact Eaton's expert technical team. Support is available via phone, web, or email. Visit the official Tripp Lite by Eaton webసంప్రదింపు సమాచారం మరియు అదనపు వనరుల కోసం సైట్.
