Gravadora e cortadora a laser LONGER RAY5 10W com gabinete - Manual do usuário

1. Introdução

Este manual fornece informações essenciais para a operação segura e eficaz da sua gravadora e cortadora a laser LONGER RAY5 10W, juntamente com sua caixa de proteção. Leia este manual atentamente antes da montagem e do uso para garantir o funcionamento adequado e a segurança.

Imagem 1.1: A gravadora e cortadora a laser LONGER RAY5 de 10 W, mostrada ao lado de sua caixa de proteção, ventilador e mangueira de exaustão. Diversos materiais gravados e cortados.ampOs objetos expostos abaixo do gravador incluem uma capa de celular, uma pulseira de couro, anéis, uma pequena casa de madeira e um pote de vidro.

Conteúdo da embalagem

Verifique se todos os componentes estão presentes no seu pacote:

• Gravadora a laser LONGER RAY5 10W
• Caixa de proteção para gravador a laser
• Ventilador de exaustão e mangueira
• Adaptador de energia e cabos
• Cabo USB
• Óculos de segurança
• Material Samples para Teste
• Manual do usuário (este documento)
• Ferramentas de montagem

2. Diretrizes de segurança

AVISO: A radiação laser pode causar danos aos olhos e queimaduras na pele. Use sempre óculos de proteção adequados e opere o equipamento em uma área bem ventilada.

• Proteção para os olhos: Use sempre os óculos de proteção fornecidos quando o laser estiver ativo. Nunca olhe diretamente para o feixe de laser.
• Ventilação: Utilize a gravadora a laser em uma área bem ventilada ou use a cabine fornecida com seu sistema de exaustão para remover fumaça e vapores.
• Risco de incêndio: A gravação e o corte a laser podem gerar calor e faíscas, podendo causar incêndios. Não deixe a máquina sem supervisão durante o funcionamento. Mantenha um extintor de incêndio por perto.
• Compatibilidade de materiais: Grave ou corte apenas materiais especificados como seguros para processamento a laser. Evite materiais que produzam gases tóxicos ou sejam altamente inflamáveis ​​(por exemplo, PVC, certos plásticos).
• Crianças e animais de estimação: Mantenha crianças e animais de estimação longe da área de operação.
• Parada de emergência: Familiarize-se com a localização do botão de parada de emergência ou do interruptor de energia para desligar rapidamente a máquina, se necessário.
• Superfície estável: Coloque o gravador sobre uma superfície estável, nivelada e não inflamável.

Imagem 2.1: Esta imagem ilustra duas características de segurança importantes. À esquerda, uma gravadora a laser é mostrada com óculos de proteção colocados sobre o trajeto do laser, indicando "Proteção Ocular" e a recomendação de usar óculos de proteção para evitar irritação nos olhos. À direita, a gravadora a laser é mostrada com um ícone de detecção de chama, indicando "Proteção Térmica" e o recurso de desligamento automático caso uma chama seja detectada ou a área de gravação superaqueça.

Imagem 2.2: Esta imagem destaca dois mecanismos de segurança adicionais. À esquerda, um close da estrutura da gravadora a laser mostra um "Interruptor de Limite" projetado para evitar abrasão causada por colisão entre o equipamento e a borda da área de trabalho. À direita, a gravadora é mostrada com um ícone de mão, indicando "Proteção contra Movimento", que desliga automaticamente a máquina se detectar movimento durante a operação.

3. Produto acabadoview

Gravadora a laser LONGER RAY5 10W

A LONGER RAY5 10W é uma gravadora e cortadora a laser de diodo de alta potência, com um ponto de laser comprimido para detalhes finos e corte eficiente. Inclui uma placa-mãe de 32 bits para desempenho aprimorado e suporta controle offline por meio de um aplicativo.

Imagem 3.1: A gravadora a laser LONGER RAY5 de 10 W é exibida com sua tela de controle e vários exemplos.ampA coleção inclui diversos itens gravados, como uma capa de celular de madeira, uma pulseira de couro, anéis de metal, uma pequena casa de madeira e um pote de vidro, demonstrando sua versatilidade em vários materiais.

Caixa de proteção para gravador a laser com ventilação

A cabine incluída foi projetada para aumentar a segurança e melhorar o ambiente de trabalho, contendo fumaça e odores, além de reduzir o ruído. Ela possui um sistema de exaustão integrado para ventilação eficaz.

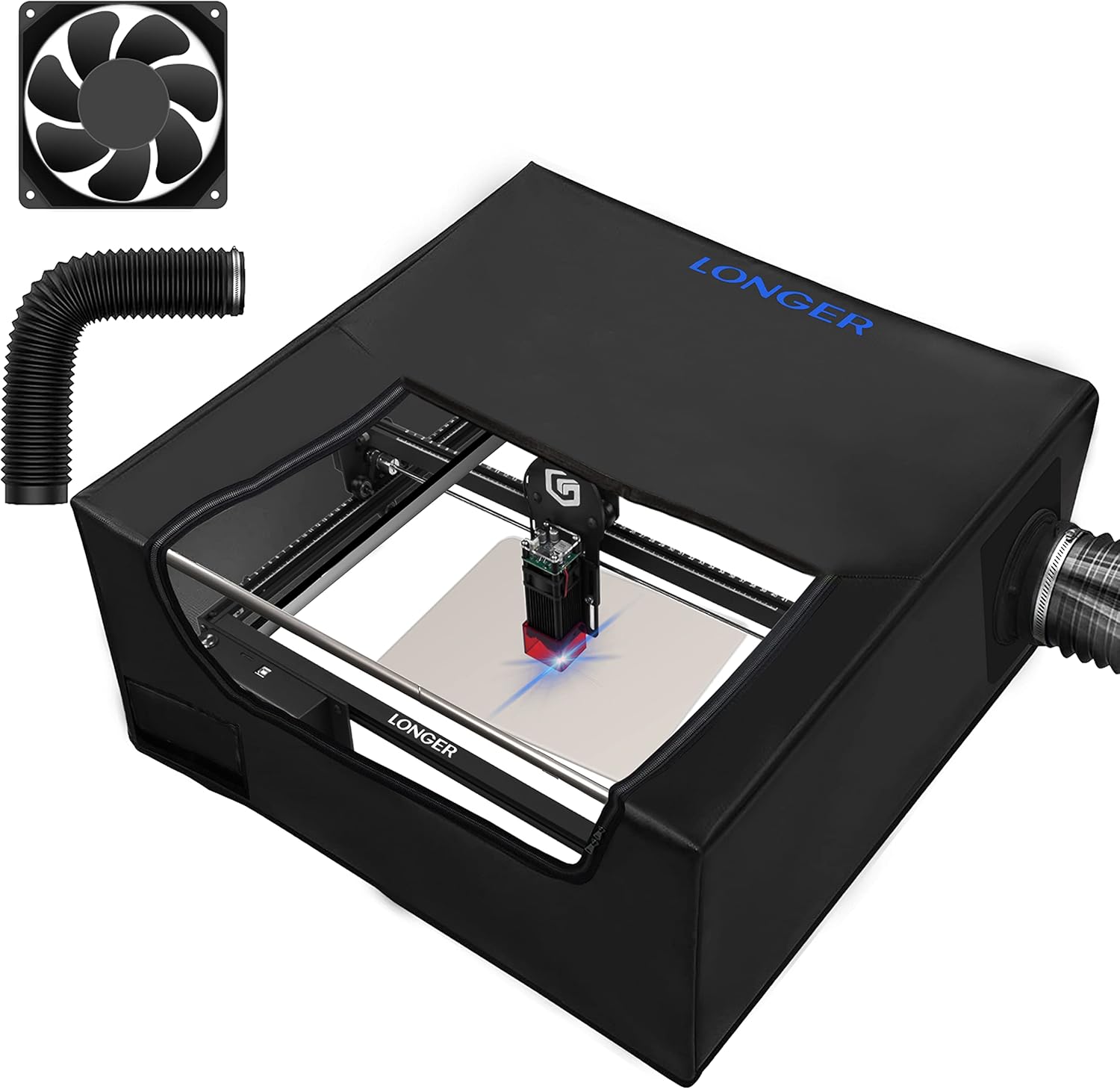

Imagem 3.2: A caixa de proteção preta para a gravadora a laser é mostrada com um ventilador de exaustão e uma mangueira flexível visíveis. A caixa possui uma cobertura transparente. viewjanela de observação, permitindo a visualização do processo de gravação e, ao mesmo tempo, oferecendo proteção.

4. Configuração

4.1. Montagem da gravadora a laser

1. Desembale todos os componentes e verifique se correspondem à lista de conteúdo da embalagem.
2. Siga as instruções detalhadas de montagem fornecidas no guia de montagem separado para construir a estrutura da gravadora a laser.
3. Instale o módulo laser no pórtico, certificando-se de que esteja firmemente fixado.
4. Conecte todos os cabos necessários (alimentação, USB, cabos do motor) de acordo com os diagramas.

4.2. Configuração do Gabinete

1. Coloque a gravadora a laser montada dentro da caixa de proteção.
2. Conecte o exaustor à porta designada na caixa.
3. Conecte a mangueira de exaustão flexível ao ventilador e direcione-a para uma saída de ar externa ou para um sistema de filtragem de ar adequado. Certifique-se de que a mangueira esteja livre de dobras.
4. Conecte o adaptador de energia do exaustor.

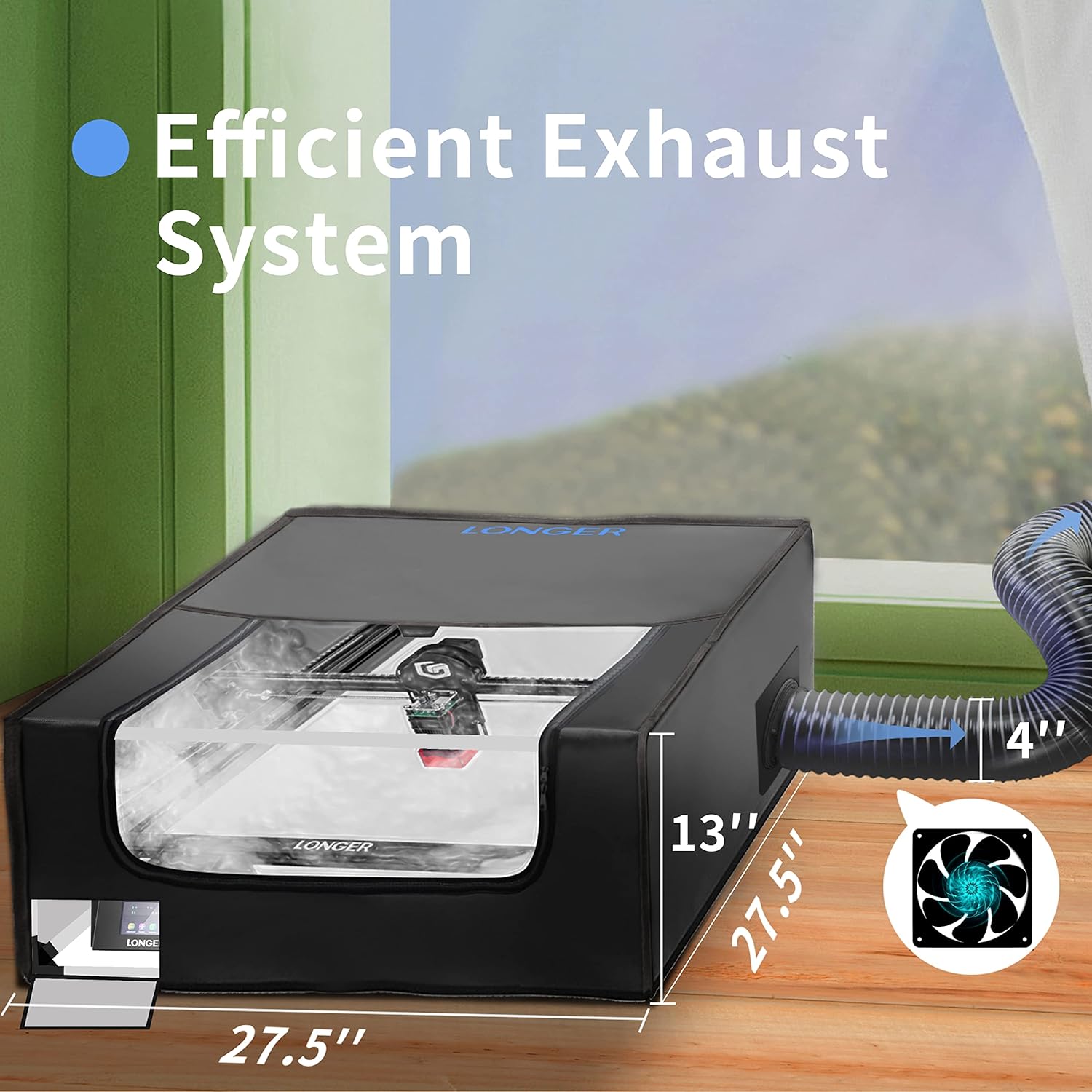

Imagem 4.1: Esta imagem mostra a cabine da gravadora a laser com seu 'Sistema de Exaustão Eficiente'. A cabine tem dimensões aproximadas de 27.5 polegadas de largura e profundidade, e 13 polegadas de altura. Uma mangueira de exaustão flexível, com aproximadamente 4 polegadas de diâmetro, está conectada à lateral da cabine, levando a um ventilador externo, ilustrando como a fumaça e os odores são expelidos para longe da área de trabalho.

5. Instruções de operação

5.1. Instalação e conexão de software

O LONGER RAY5 10W é compatível com softwares populares de controle a laser, como LaserGRBL e LightBurn. Ele também suporta controle offline através do aplicativo MKSLaser.

• Conexão do PC: Baixe e instale o LaserGRBL ou o LightBurn a partir de seus sites oficiais. webConecte a gravadora ao seu computador via USB.
• Controle por Wi-Fi/Aplicativo: Para controlar o dispositivo pelo aplicativo, certifique-se de que a gravadora e seu dispositivo móvel estejam conectados à mesma rede Wi-Fi. Baixe o aplicativo MKSLaser e siga as instruções de conexão exibidas no aplicativo.
• Cartão TF: Você também pode carregar código G. fileOs dados são gravados diretamente em um cartão TF e inseridos no gravador para operação offline.

Imagem 5.1: Esta imagem ilustra a ampla compatibilidade da gravadora a laser LONGER RAY5 10W. Ela mostra ícones para Wi-Fi, cabo USB, aplicativo e cartão TF, indicando vários métodos de conexão. Abaixo destes, são exibidos os logotipos do LaserGRBL e do LightBurn, destacando a compatibilidade de software. À direita, as telas de um laptop, tablet e smartphone mostram a interface do aplicativo MKSLaser e o software de design, demonstrando como o dispositivo pode ser controlado e operado.

5.2. Preparação para gravação/corte

1. Colocação de Materiais: Coloque o material firmemente sobre a superfície de trabalho. Certifique-se de que esteja plano e não se mova durante a operação.
2. Ajuste de foco: Ajuste o foco do laser de acordo com a espessura do material. Consulte o software ou a tela sensível ao toque da gravadora para obter instruções.
3. Carregamento do projeto: Carregue seu design file (JPG, PNG, BMP, G-code, SVG, GIF, NC, GC) no software ou via cartão TF.
4. Configurações de parâmetros: Defina a potência, a velocidade e o número de passagens do laser de acordo com o tipo de material e o efeito desejado. Comece com configurações mais baixas e ajuste conforme necessário.

Imagem 5.2: Esta imagem destaca a interface de tela sensível ao toque de 3.5 polegadas da gravadora a laser LONGER RAY5 10W, projetada para operação simples. Várias telas são exibidas, incluindo controles de potência do laser (1% a 100%), ajustes de movimento (eixos X, Y, Z) e file seleção, demonstrando a interface de usuário intuitiva.

5.3. Iniciando a operação

1. Assegure-se de que todas as precauções de segurança sejam observadas, incluindo o uso de óculos de proteção e a ativação do sistema de exaustão.
2. Inicie o processo de gravação ou corte através do software escolhido ou do painel de controle da gravadora.
3. Monitore o processo atentamente. Se surgir algum problema, utilize imediatamente o botão de parada de emergência ou o interruptor de energia.

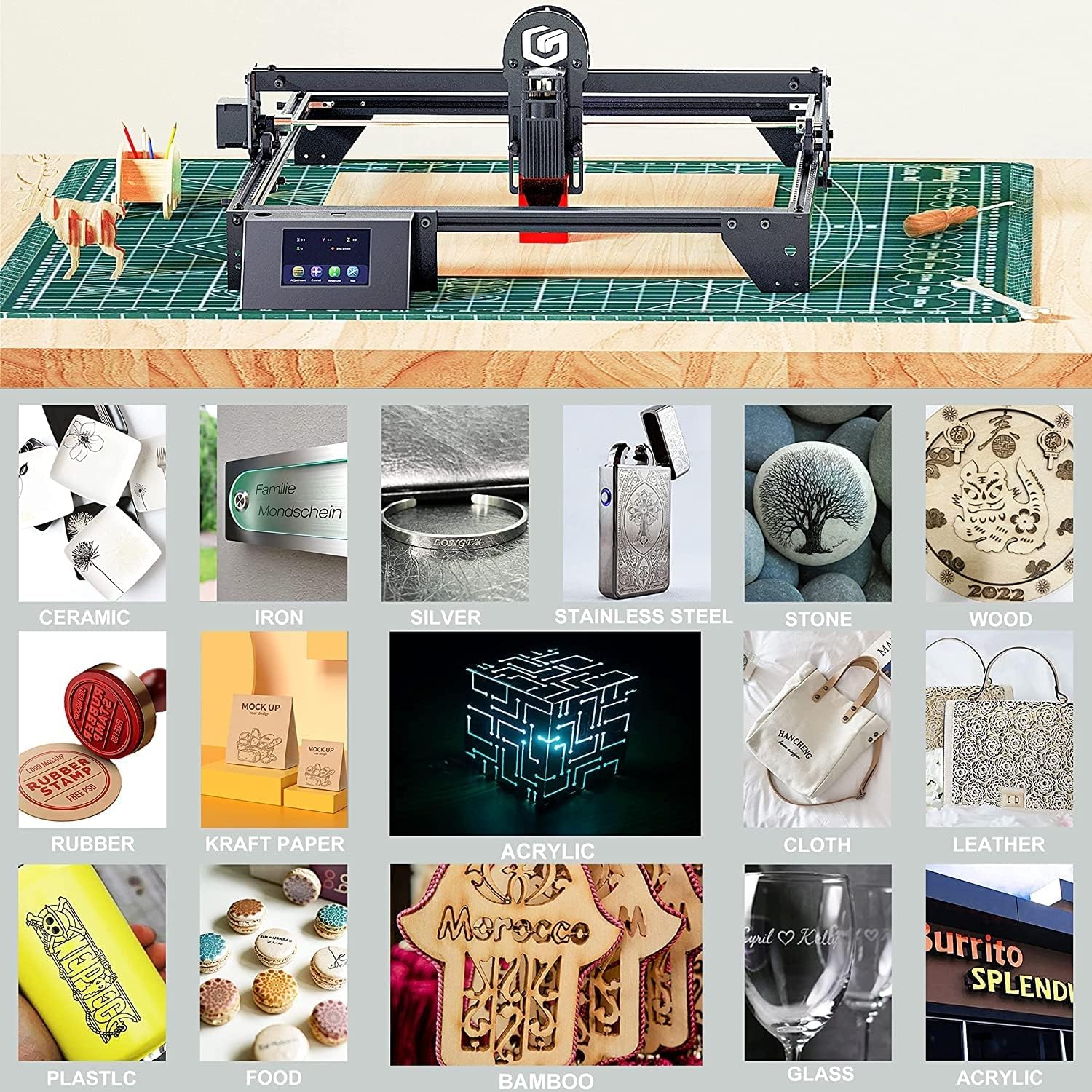

Imagem 5.3: Esta imagem exibe uma grade de diversos materiais que podem ser processados ​​pela gravadora a laser LONGER RAY5 10W. ExemploampOs materiais incluem cerâmica, ferro, prata, aço inoxidável, pedra, madeira, borracha, papel kraft, acrílico, tecido, couro, plástico, alimentos, bambu e vidro, entre outros.asing a ampla gama de aplicações tanto para gravação quanto para corte.

6. Manutenção

A manutenção regular garante a longevidade e o desempenho ideal da sua gravadora a laser.

• Limpeza de lentes: Limpe periodicamente a lente do laser com um pano macio que não solte fiapos e uma solução de limpeza para lentes. Uma lente suja pode reduzir a potência e a precisão do laser.
• Limpeza de trilhos: Mantenha os trilhos-guia e as rodas livres de poeira e detritos. Use uma escova macia ou um pano. Lubrifique as partes móveis conforme recomendado pelo fabricante.
• Sistema de exaustão: Verifique e limpe regularmente o exaustor e a mangueira para garantir uma extração eficiente de fumaça e gases.
• Atualizações de firmware: Verifique o fabricante website para quaisquer atualizações de firmware disponíveis para melhorar o desempenho ou adicionar novos recursos.

7. Solução De Problemas

Esta seção aborda problemas comuns que você pode encontrar.

• Sem saída de laser:
  • Verifique se o módulo laser está devidamente conectado e ligado.
  • Certifique-se de que os dispositivos de segurança (por exemplo, interruptores de limite, sensor de movimento) não sejam acionados.
  • Verifique as configurações de potência do laser no seu software.
• Qualidade de gravação/corte ruim:
  • Ajuste o foco do laser.
  • Limpe a lente do laser.
  • Experimente diferentes configurações de potência e velocidade para o seu material.
  • Certifique-se de que o material esteja plano e firmemente posicionado.
• A máquina não está conectando ao software:
  • Verifique a conexão do cabo USB.
  • Instale os drivers necessários para a gravadora.
  • Certifique-se de que a porta COM correta esteja selecionada no software.
  • Para Wi-Fi, confirme se ambos os dispositivos estão na mesma rede.
• Excesso de fumaça/cheiro:
  • Verifique se o exaustor está funcionando corretamente e se a mangueira está devidamente ventilada.
  • Certifique-se de que o compartimento esteja vedado.
  • Verifique a compatibilidade dos materiais; alguns materiais produzem mais vapores.

Para obter mais ajuda, consulte os recursos de suporte oficiais do Longer.

8. Especificações

Imagem 8.1: Esta imagem ilustra a 'Tecnologia Laser Comprimida Atualizada' do RAY5 10W, destacando seu pequeno tamanho de ponto de 0.06 x 0.06 mm em comparação com outros modelos de 0.15 x 0.15 mm. Também demonstra as capacidades de corte: madeira de tília de 14 mm e acrílico de 6 mm.asing a precisão e a potência do laser.

Imagem 8.2: Esta imagem compara a velocidade e a precisão de gravação da RAY5 10W (à esquerda) com outros modelos (à direita). A RAY5 10W atinge uma velocidade de gravação de 10000 mm/min com uma precisão de 0.01 mm, produzindo um retrato de gato detalhado. A seção "Outros" mostra uma gravação menos detalhada a 6000 mm/min, enfatizando o desempenho superior da RAY5 10W.

9. Garantia e Suporte

Os produtos LONGER são projetados para oferecer confiabilidade e desempenho. Para informações sobre a garantia, consulte o cartão de garantia que acompanha o produto ou visite o site oficial da Longer. website.

Caso encontre algum problema ou necessite de assistência técnica, entre em contato com o suporte ao cliente da Longer através dos canais oficiais. Ao contatar o suporte, tenha em mãos o modelo do seu produto (RAY5 10W) ​​e as informações da sua compra.

Recursos on-line:

• Oficial Mais Longo Website: www.longer3d.com
• E-mail de suporte: Consulte a documentação do seu produto.
