DEWALT DWE4238-QS 150mm 1400W Mini-Angle Grinder Instruction Manual

1. پیژندنه او د خوندیتوب معلومات

This manual provides essential instructions for the safe and effective use of your DEWALT DWE4238-QS 150mm 1400W Mini-Angle Grinder. Please read and understand all safety warnings, instructions, illustrations, and specifications provided with this power tool before use. Failure to follow all instructions listed below may result in electric shock, fire, and/or serious injury.

اراده کارول

The DEWALT DWE4238-QS mini-angle grinder is designed for professional grinding, cutting, and brushing of metal and stone materials without the use of water. It is suitable for use with appropriate grinding, cutting, and wire brush accessories. Do not use this tool for purposes other than those specified.

د بریښنا وسیلې عمومي خوندیتوب خبرداری

• د کاري ساحې خوندیتوب: د کار ساحه پاکه او ښه روښانه وساتئ. ګډوډ یا تیاره سیمې د پیښو لامل کیږي. د بریښنا وسایل په چاودیدونکو فضا کې مه کاروئ، لکه د اور اخیستونکي مایعاتو، ګازونو یا دوړو په شتون کې.
• بریښنایی خوندیتوب: د بریښنا وسیلو پلګونه باید د آوټ لیټ سره سمون ولري. هیڅکله پلګ په هیڅ ډول مه بدلوئ. د اډاپټر پلګونه د خاورې (ځمکې) بریښنا وسیلو سره مه کاروئ. د خاورې یا ځمکې سطحو سره د بدن د تماس څخه ډډه وکړئ.
• شخصي خوندیتوب: تل د سترګو محافظت واغوندئ. شخصي محافظتي تجهیزات لکه د دوړو ماسکونه، د نه چپه کیدو خوندیتوب بوټان، سخت خولۍ، یا د اوریدلو محافظت وکاروئ کله چې مناسب وي. هوښیار اوسئ، هغه څه وګورئ چې تاسو یې کوئ، او د بریښنا وسیلې چلولو پرمهال له عقل څخه کار واخلئ.
• د وسایلو کارول او ساتنه: د برېښنا وسیله مه مجبوروئ. د خپل کارونې لپاره سم برېښنا وسیله وکاروئ. د هر ډول سمونونو کولو، لوازمو بدلولو، یا د برېښنا وسایلو ذخیره کولو دمخه د برېښنا سرچینې څخه پلګ جلا کړئ.

2. اجزاوو ختمview

Your DEWALT DWE4238-QS mini-angle grinder typically includes the following main components:

• Grinder Body with Motor Housing
• Side Handle (Auxiliary Handle)
• ساتونکي ساتونکي
• د سپینډل لاک تڼۍ
• آن/بند سویچ
• د بریښنا تار

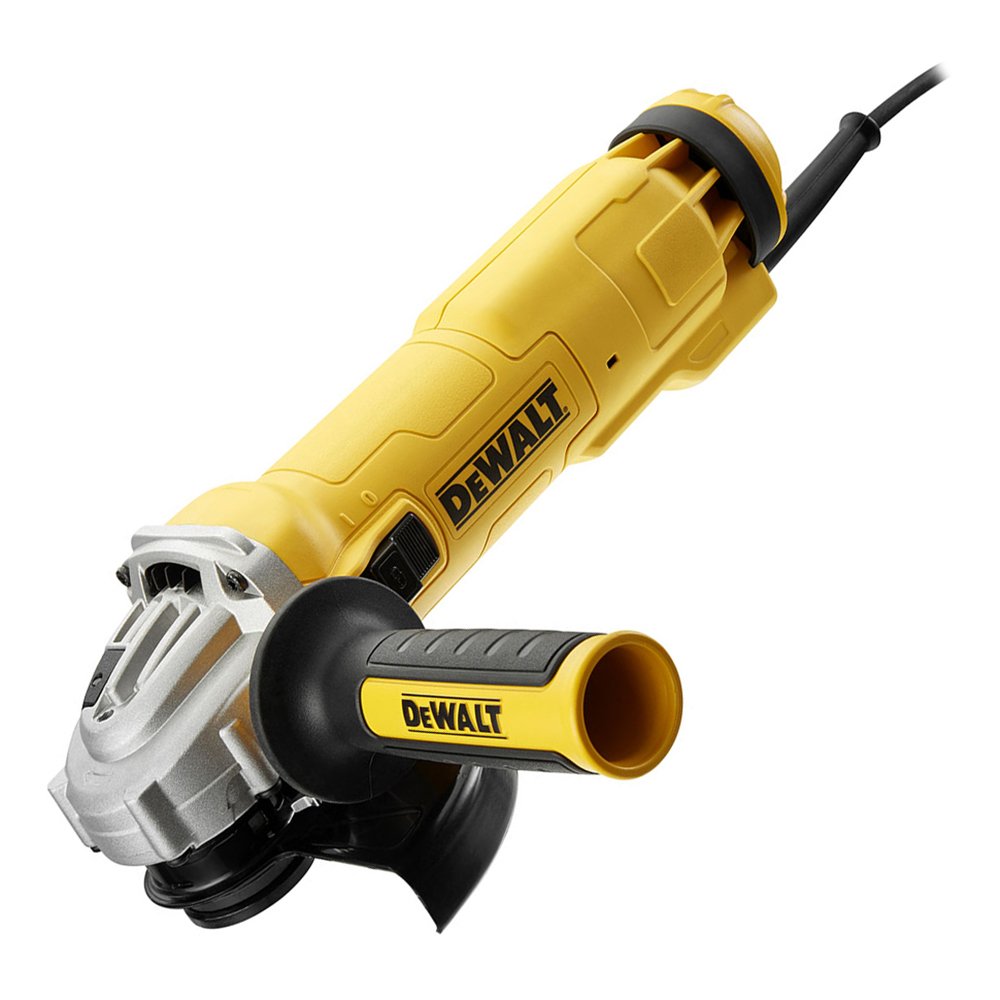

This image displays the DEWALT DWE4238-QS mini-angle grinder, featuring its robust body, adjustable guard, and ergonomic side handle, ready for operation.

3. تنظیم او مجلس

د غاړې لاستی نښلول

The side handle can be screwed into either side of the gear housing, depending on your preference and the application. Ensure it is tightened securely before operation to maintain control of the tool.

د محافظت ساتونکي تنظیم کول

The protective guard must always be used. Adjust its position to provide maximum protection for the operator, shielding against sparks and debris. Loosen the guard clamp screw, rotate the guard to the desired position, and then securely tighten the clamp سکرو

Mounting Grinding/Cutting Discs

1. ډاډ ترلاسه کړئ چې وسیله د بریښنا سرچینې څخه خلاصه شوې ده.
2. د سپینډل د ګرځیدو مخنیوي لپاره د سپینډل لاک تڼۍ فشار ورکړئ او ونیسئ.
3. داخلي فلانج په سپینډل باندې ځای په ځای کړئ.
4. د ګرینډینګ یا پرې کولو ډیسک په داخلي فلانج کې ځای په ځای کړئ، ډاډ ترلاسه کړئ چې دا فلیټ ناست دی.
5. Thread the outer flange (locking nut) onto the spindle and tighten it firmly using the provided spanner wrench. Do not overtighten.
6. د سپینډل لاک تڼۍ خوشې کړئ.

Always use discs that are rated for the maximum RPM of the grinder and are appropriate for the material being worked on. Inspect discs for damage before each use.

4. عملیاتي لارښوونې

بریښنا کول او بندول

• د فعالولو لپاره: Plug the tool into a suitable power outlet. For models with a slide switch, push the switch forward until it locks into the ON position. For paddle switch models, depress the paddle switch.
• بندول: For slide switch models, push the rear of the switch to release it to the OFF position. For paddle switch models, release the paddle switch.

کاري تخنیکونه

• پیسول: Hold the grinder firmly with both hands. Apply light pressure and move the tool evenly across the workpiece. Avoid excessive pressure, which can reduce efficiency and damage the disc.
• پرې کول: Use a cutting disc and ensure the workpiece is securely clamped. Make straight cuts with a steady, controlled motion. Do not twist or bend the cutting disc, as this can cause kickback or disc breakage.
• د عملیاتو پرمهال خوندیتوب: Always wear appropriate personal protective equipment (PPE), including safety glasses, hearing protection, gloves, and a dust mask. Ensure bystanders are at a safe distance. Be aware of sparks and hot debris.

5. ساتنه

Regular maintenance ensures the longevity and safe operation of your angle grinder. Always unplug the tool before performing any maintenance.

• پاکول: Periodically clean the ventilation slots to prevent overheating. Use compressed air to blow out dust and debris from the motor housing. Do not use water or chemical cleaners.
• د تار معاینه: Regularly inspect the power cord for damage, cuts, or fraying. If damaged, have it replaced by a qualified service technician.
• د لوازمو معاینه: Before each use, inspect grinding and cutting discs for cracks, chips, or wear. Replace damaged accessories immediately.
• ذخیره کول: ګرینډر په وچ او خوندي ځای کې وساتئ چې د ماشومانو له لاسرسي څخه لرې وي.

6. ستونزه حل کول

If you encounter issues with your DEWALT DWE4238-QS, refer to the following common troubleshooting steps:

• وسیله نه پیل کیږي:
  • وګورئ چې آیا د بریښنا تار په خوندي ډول په فعاله رسنۍ کې پلګ شوی دی.
  • ډاډ ترلاسه کړئ چې د بریښنا سویچ په 'آن' حالت کې دی.
  • د زیان لپاره د بریښنا مزي معاینه کړئ.
• ډیر وایبریشن:
  • Ensure the grinding/cutting disc is correctly mounted and securely tightened.
  • ډیسک د زیان یا عدم توازن لپاره وګورئ؛ که اړتیا وي بدل کړئ.
  • ډاډ ترلاسه کړئ چې د غاړې لاستی په خوندي ډول تړل شوی دی.
• ډیر ګرمول:
  • د هوا د جریان د ډاډ ترلاسه کولو لپاره د هوا د جریان ځایونه پاک کړئ.
  • Avoid continuous heavy-duty operation; allow the tool to cool periodically.
  • Ensure you are not applying excessive pressure during operation.

For issues not resolved by these steps, contact DEWALT customer service or an authorized service center.

7. مشخصات

8. تضمین او ملاتړ

DEWALT products are manufactured to high-quality standards and are guaranteed for professional use. For detailed warranty information, including terms and conditions, please refer to the warranty card included with your product or visit the official DEWALT webسایټ

If you require technical assistance, service, or replacement parts, please contact DEWALT customer support or an authorized DEWALT service center. Always provide the model number (DWE4238-QS) and serial number of your tool when seeking support.
