Instrukcja obsługi płyty głównej SOYO X99

1. Wprowadzenie

Niniejsza instrukcja zawiera kompleksowe instrukcje dotyczące instalacji, obsługi i konserwacji zestawu płyty głównej SOYO X99. Zestaw zawiera płytę główną SOYO X99, procesor Xeon E5 2650 V4 z procesorem LGA2011-3 oraz 16 GB pamięci RAM DDR4. Przed przystąpieniem do instalacji należy uważnie przeczytać niniejszą instrukcję, aby zapewnić prawidłową konfigurację i optymalną wydajność.

Płyta główna SOYO X99 została zaprojektowana dla komputerów stacjonarnych o wysokiej wydajności i oferuje solidne możliwości dla wymagających aplikacji, gier i zadań profesjonalnych.

2. Zawartość opakowania

Sprawdź, czy w przesyłce znajdują się wszystkie wymienione poniżej elementy. Jeśli brakuje któregokolwiek z nich lub jest on uszkodzony, skontaktuj się natychmiast ze sprzedawcą.

• Płyta główna SOYO X99
• Procesor Intel Xeon E5 2650 V4 (LGA2011-3)
• Moduł(y) pamięci RAM DDR4 o pojemności 16 GB
• Kable danych SATA
• Osłona We / Wy
• Instrukcja obsługi (ten dokument)

3. Główne cechy

• Gniazdo LGA2011-3: Obsługuje procesory Intel Xeon E5 serii 2650 V4 w celu uzyskania wysokiej wydajności obliczeniowej.
• Obsługa pamięci DDR4: Zawiera 16 GB pamięci RAM DDR4 zapewniającej wydajną pracę wielozadaniową i większą szybkość systemu.
• Obsługa NVMe M.2: Zapewnia opcje szybkiego przechowywania danych, co pozwala na szybszy transfer danych i szybszą reakcję systemu.
• Solidna konstrukcja: Zaprojektowane z myślą o stabilności i trwałości w wymagających środowiskach komputerowych.
• Wszechstronna łączność: Oferuje szereg portów i gniazd rozszerzeń dla różnych urządzeń peryferyjnych i ulepszeń.

4. Konfiguracja i instalacja

Przed rozpoczęciem instalacji upewnij się, że miejsce pracy jest czyste, dobrze oświetlone i wolne od ładunków elektrostatycznych. Zaleca się założenie antystatycznej opaski na nadgarstek, aby zapobiec uszkodzeniu podzespołów.

4.1 Płyta głównaview

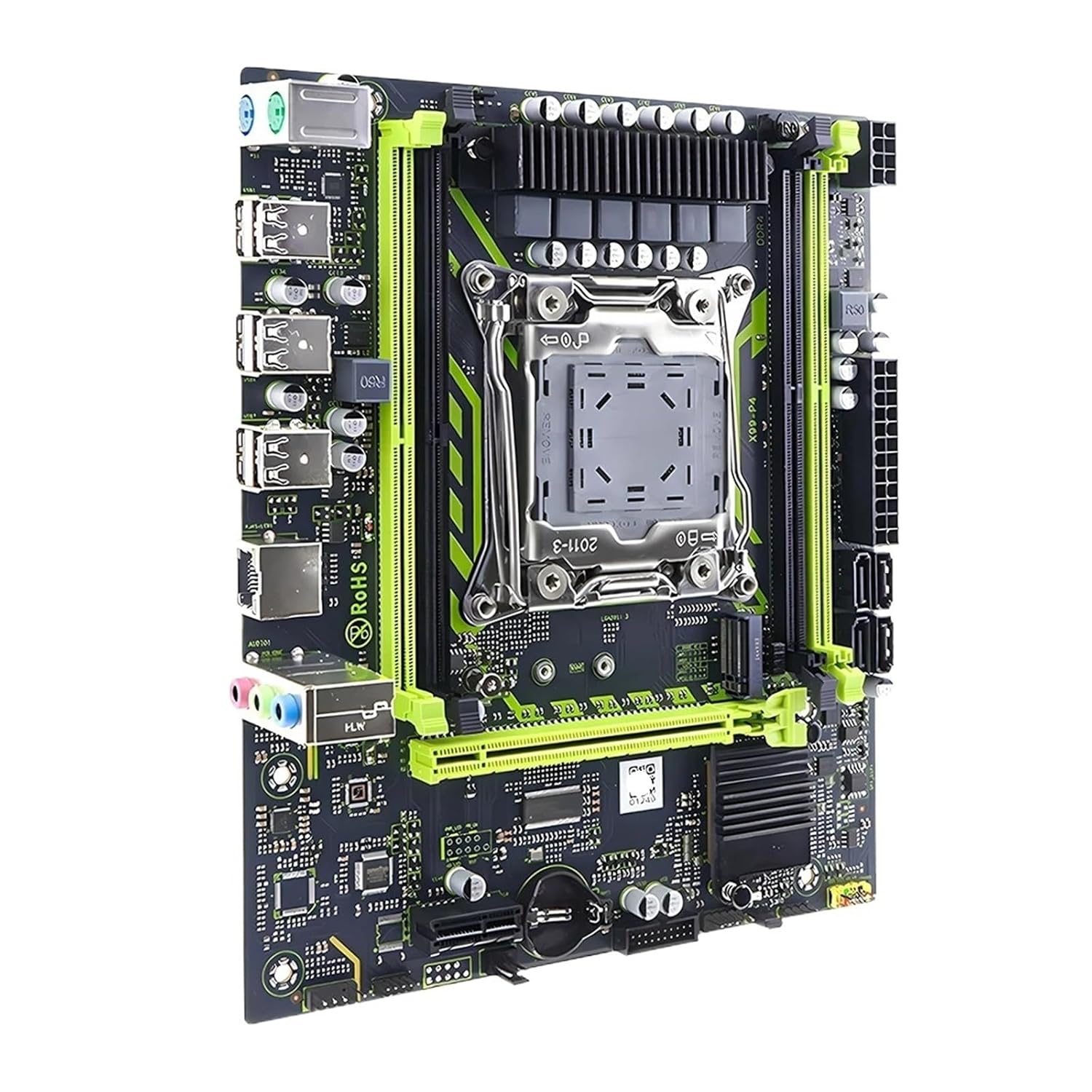

Rysunek 1: Widok z góry na dół view płyty głównej SOYO X99, na której widać gniazdo procesora LGA2011-3, gniazda pamięci RAM DDR4, gniazda PCIe i porty wejścia/wyjścia.

4.2 Instalacja procesora

1. Znajdź gniazdo procesora LGA2011-3 na płycie głównej.
2. Delikatnie naciśnij metalowe ramię mocujące i otwórz je.
3. Ostrożnie dopasuj procesor Intel Xeon E5 2650 V4 do gniazda, dopasowując złoty trójkąt na procesorze do odpowiadającego mu oznaczenia na gnieździe. Nie wciskaj procesora na siłę.
4. Po umieszczeniu urządzenia zamknij ramię mocujące, aż do zatrzaśnięcia.
5. Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na górną część procesora.
6. Zainstaluj chłodzenie procesora zgodnie z instrukcją producenta.

Rysunek 2: Szczegółowy view gniazda procesora LGA2011-3 na płycie głównej SOYO X99, ukazujące uchwyt mocujący.

4.3 Instalowanie pamięci RAM

1. Znajdź gniazda pamięci RAM DDR4 na płycie głównej.
2. Otwórz zatrzaski na obu końcach gniazda pamięci RAM.
3. Dopasuj moduł pamięci RAM DDR4 o pojemności 16 GB do gniazda, upewniając się, że wycięcie na module pokrywa się z wypustką w gnieździe.
4. Naciśnij mocno oba końce modułu RAM, aż klipsy zatrzasną się na swoim miejscu.

4.4 Montaż płyty głównej w obudowie

1. Zainstaluj osłonę I/O w tylnym otworze obudowy komputera.
2. Dopasuj płytę główną do dystansów wewnątrz obudowy.
3. Przymocuj płytę główną śrubami, upewniając się, że jest mocno osadzona.
4. Podłącz niezbędne kable zasilające (24-pinowy ATX i 8-pinowy zasilania procesora) od zasilacza do płyty głównej.
5. Podłącz złącza panelu przedniego (włącznik zasilania, przycisk resetowania, USB, audio) do odpowiednich złączy na płycie głównej. Szczegółowe informacje na temat przypisania pinów znajdziesz w instrukcji obsługi obudowy.
6. Podłącz kable danych SATA do urządzeń pamięci masowej i płyty głównej.

Rysunek 3: Kątowy view płyty głównej SOYO X99, przedstawiający tylny panel I/O z portami USB, gniazdami audio i portem Ethernet.

5. Instrukcja obsługi

5.1 Pierwsze uruchomienie

1. Po zainstalowaniu i podłączeniu wszystkich komponentów należy sprawdzić, czy monitor, klawiatura i mysz są podłączone.
2. Włącz system.
3. Aby uzyskać dostęp do ustawień BIOS/UEFI, należy nacisnąć odpowiedni klawisz (zazwyczaj DEL lub F2) podczas uruchamiania.
4. Skonfiguruj kolejność rozruchu, ustaw czas systemowy i sprawdź rozpoznawanie komponentów.
5. Zapisz zmiany i wyjdź z BIOS-u/UEFI.

5.2 Instalacja systemu operacyjnego

Włóż nośnik instalacyjny systemu operacyjnego (dysk USB lub DVD) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować preferowany system operacyjny. Po zakończeniu instalacji systemu operacyjnego upewnij się, że wszystkie niezbędne sterowniki płyty głównej, chipsetu i innych komponentów są zainstalowane. Sterowniki zazwyczaj można znaleźć na stronie producenta. webstrona.

6. Konserwacja

• Usuwanie kurzu: Regularnie czyść wnętrze obudowy komputera z kurzu za pomocą sprężonego powietrza. Zwróć uwagę na żebra chłodzące procesora, moduły pamięci RAM i powierzchnie płyty głównej.
• Aktualizacje BIOS-u/UEFI: Okresowo sprawdzaj producenta webStrona z aktualizacjami BIOS/UEFI. Aktualizacje mogą poprawić stabilność, kompatybilność i wydajność. Postępuj zgodnie z instrukcjami aktualizacji.
• Aktualizacje sterowników: Aktualizuj na bieżąco wszystkie sterowniki systemowe (chipsetu, dźwięku, sieci itd.), aby zapewnić optymalną wydajność i kompatybilność.
• Warunki środowiskowe: Należy używać systemu w dobrze wentylowanym pomieszczeniu, z dala od bezpośredniego światła słonecznego, nadmiernego ciepła i wilgoci.

7. Rozwiązywanie Problemów

Aby uzyskać dalszą pomoc, skorzystaj z pomocy technicznej producenta lub skontaktuj się z wykwalifikowanym technikiem.

8. Specyfikacje

9. Gwarancja i wsparcie

Ten produkt jest objęty standardową gwarancją producenta. Prosimy o zapoznanie się z kartą gwarancyjną dołączoną do zakupu lub odwiedzenie oficjalnej strony producenta. webSzczegółowe warunki gwarancji można znaleźć na stronie. Aby uzyskać pomoc techniczną, pobrać sterowniki lub uzyskać dalszą pomoc, skontaktuj się bezpośrednio ze sprzedawcą lub producentem produktu.

Zachowaj dowód zakupu na potrzeby roszczeń gwarancyjnych.
