Krüger&Matz TT-501 Belt-Drive Audio Turntable User Manual

1. ആമുഖം

Welcome to the Krüger&Matz TT-501 Belt-Drive Audio Turntable user manual. This guide provides essential information for the safe and optimal use of your new turntable. Please read this manual thoroughly before operating the device and retain it for future reference.

2. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ

• ഊർജ്ജ സ്രോതസ്സ്: വൈദ്യുതി വിതരണം വോളിയം ഉറപ്പാക്കുകtage matches the requirements specified on the turntable.
• ജലവും ഈർപ്പവും: യൂണിറ്റിനെ മഴ, ഈർപ്പം അല്ലെങ്കിൽ അമിതമായ ഈർപ്പം എന്നിവയ്ക്ക് വിധേയമാക്കരുത്.
• വെൻ്റിലേഷൻ: Place the turntable in a well-ventilated area. Do not block ventilation openings.
• താപ സ്രോതസ്സുകൾ: റേഡിയേറ്ററുകൾ, ഹീറ്റ് രജിസ്റ്ററുകൾ, സ്റ്റൗകൾ അല്ലെങ്കിൽ താപം ഉൽപ്പാദിപ്പിക്കുന്ന മറ്റ് ഉപകരണങ്ങൾ പോലുള്ള താപ സ്രോതസ്സുകളിൽ നിന്ന് യൂണിറ്റ് അകറ്റി നിർത്തുക.
• വൃത്തിയാക്കൽ: വൃത്തിയാക്കുന്നതിന് മുമ്പ് വാൾ ഔട്ട്‌ലെറ്റിൽ നിന്ന് യൂണിറ്റ് പ്ലഗ് അൺപ്ലഗ് ചെയ്യുക. മൃദുവായതും ഉണങ്ങിയതുമായ തുണി മാത്രം ഉപയോഗിക്കുക.
• സേവനം: ഈ ഉൽപ്പന്നം സ്വയം സേവിക്കാൻ ശ്രമിക്കരുത്. യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് എല്ലാ സേവനങ്ങളും റഫർ ചെയ്യുക.

3. പാക്കേജ് ഉള്ളടക്കം

Carefully unpack your Krüger&Matz TT-501 turntable and check that all items are present and in good condition. The package should contain:

• Krüger&Matz TT-501 Turntable Unit
• പൊടി കവർ
• തളിക
• ഡ്രൈവ് ബെൽറ്റ്
• സ്ലിപ്പ്മാറ്റ്
• എസി പവർ അഡാപ്റ്റർ
• USB കേബിൾ
• ആർസിഎ ഓഡിയോ കേബിൾ
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

ചിത്രം 3.1: The Krüger&Matz TT-501 turntable packaging box, illustrating the product and its branding. This image shows the external appearance of the product's retail packaging.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Krüger&Matz TT-501 is a belt-drive audio turntable designed for high-quality vinyl playback. It features a built-in Bluetooth receiver for wireless audio streaming and a USB output for digitizing your vinyl collection. The unit is equipped with a precision tonearm and a durable stylus for accurate sound reproduction.

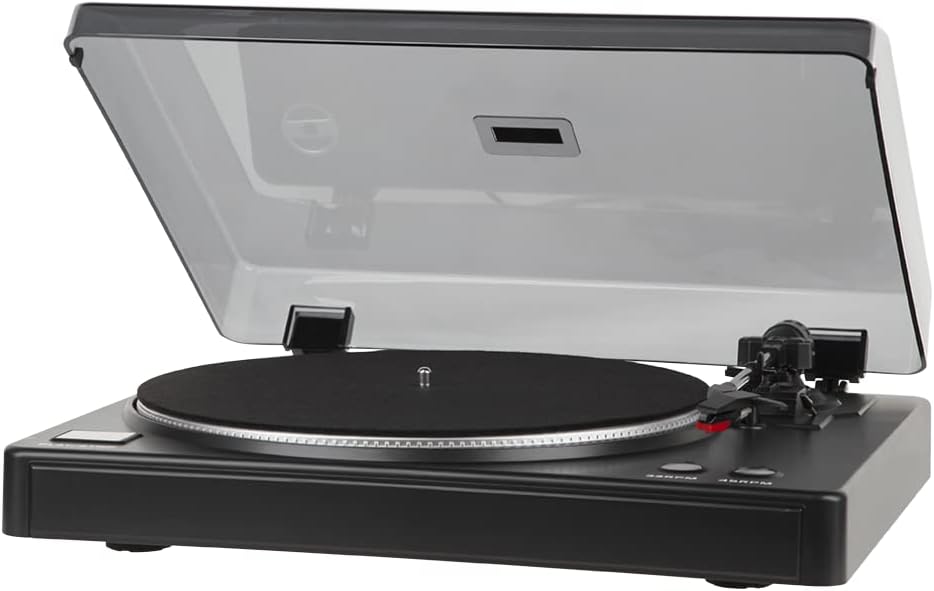

ചിത്രം 4.1: The Krüger&Matz TT-501 turntable with its dust cover open, showcasing the platter, tonearm, and control buttons. This image provides a full view of the turntable's main components.

5. സജ്ജീകരണം

5.1. പായ്ക്ക് ചെയ്യലും പ്ലേസ്മെന്റും

1. പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. Place the turntable on a stable, level surface away from direct sunlight, heat sources, and strong vibrations.
3. Ensure adequate space around the unit for ventilation and dust cover operation.

5.2. അസംബ്ലി

1. Platter and Belt: Gently place the platter onto the spindle. Locate the drive belt and carefully stretch it around the motor pulley and the inner rim of the platter.
2. സ്ലിപ്പ്മാറ്റ്: പ്ലേറ്ററിന് മുകളിൽ ഫെൽറ്റ് സ്ലിപ്പ്മാറ്റ് വയ്ക്കുക.
3. പൊടി കവർ: ടർടേബിൾ ബേസിന്റെ പിൻഭാഗത്തുള്ള സ്ലോട്ടുകളിലേക്ക് പൊടി കവറിന്റെ ഹിംഗുകൾ തിരുകുക.
4. Cartridge/Stylus: The turntable comes with a pre-installed cartridge and stylus. Ensure the stylus guard is removed before use.

5.3. കണക്ഷനുകൾ

Before making any connections, ensure the turntable and all connected audio equipment are powered off.

1. Audio Output (LINE OUT R/L): Connect the RCA audio cables from the 'LINE OUT R' (red) and 'LINE OUT L' (white) jacks on the turntable to the corresponding audio input jacks on your ampലിഫയർ, റിസീവർ അല്ലെങ്കിൽ പവർഡ് സ്പീക്കറുകൾ.
2. ഗ്രൗണ്ട് (GND): എങ്കിൽ നിങ്ങളുടെ amplifier has a ground terminal, connect a ground wire from the turntable's 'GND' terminal to the amplifier's ground terminal to reduce hum.
3. USB to PC: Connect the USB cable from the 'USB TO PC' port on the turntable to an available USB port on your computer for digitizing vinyl.
4. ഓക്സ് ഇൻ: This input allows you to connect an external audio source to the turntable's internal ampജീവൻ.
5. ശക്തി: Connect the AC power adapter to the 'AC INPUT' jack on the turntable, then plug the adapter into a wall outlet.

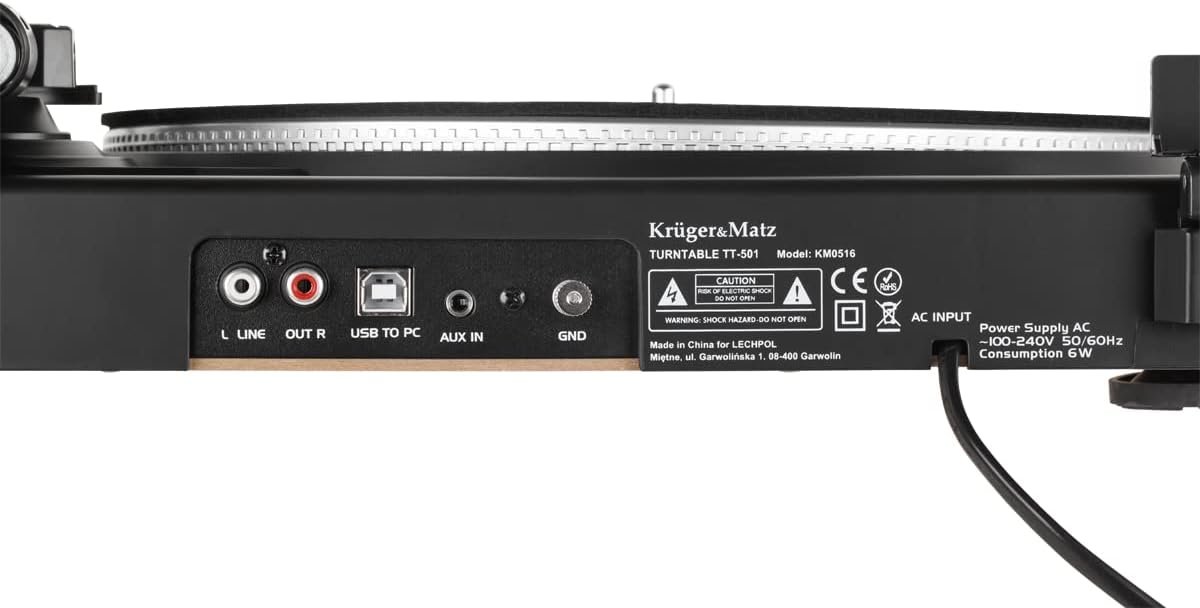

ചിത്രം 5.1: The rear panel of the Krüger&Matz TT-501 turntable, displaying the 'LINE OUT R/L', 'USB TO PC', 'AUX IN', 'GND', and 'AC INPUT' ports. This image clarifies the various connectivity options available on the device.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1. അടിസ്ഥാന പ്ലേബാക്ക്

1. പവർ ഓൺ: എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക, തുടർന്ന് പവർ അഡാപ്റ്റർ പ്ലഗ് ഇൻ ചെയ്യുക.
2. സ്ഥല രേഖ: Place a vinyl record on the platter, centered on the spindle.
3. വേഗത തിരഞ്ഞെടുക്കുക: Press the '33RPM' or '45RPM' button to select the appropriate playback speed for your record. The platter will begin to rotate.
4. സ്റ്റൈലസ് ഗാർഡ് നീക്കം ചെയ്യുക: Carefully remove the clear plastic stylus guard from the cartridge.
5. താഴത്തെ ടോൺ ആം: Gently lift the tonearm from its rest and position it over the desired track on the record. Use the cueing lever to slowly lower the tonearm onto the record.
6. വോളിയം ക്രമീകരിക്കുക: നിങ്ങളുടെ കണക്റ്റഡ് ഫോണിലെ വോളിയം ക്രമീകരിക്കുക ampലൈഫയർ അല്ലെങ്കിൽ പവർഡ് സ്പീക്കറുകൾ.
7. പ്ലേബാക്ക് നിർത്തുക: When the record finishes, or you wish to stop, use the cueing lever to lift the tonearm, then return it to its rest. Press the speed button again to stop the platter rotation.

ചിത്രം 6.1: ഒരു ക്ലോസപ്പ് view of the Krüger&Matz TT-501 turntable's platter, tonearm, and the '33RPM' and '45RPM' speed selection buttons. This image highlights the primary controls for vinyl playback.

6.2. ബ്ലൂടൂത്ത് കണക്റ്റിവിറ്റി

The TT-501 features a built-in Bluetooth receiver, allowing you to stream audio wirelessly from a compatible device (e.g., smartphone, tablet) to the turntable's output. This means the turntable acts as a receiver, playing audio from your Bluetooth device through its RCA outputs.

1. ബ്ലൂടൂത്ത് സജീവമാക്കുക: Power on the turntable. The Bluetooth indicator light will begin to flash, indicating it is in pairing mode.
2. ഉപകരണം ജോടിയാക്കുക: On your Bluetooth-enabled device, search for available Bluetooth devices and select "Krüger&Matz TT-501" (or similar name).
3. സ്ഥിരീകരണം: Once paired, the Bluetooth indicator light on the turntable will become solid.
4. ഓഡിയോ പ്ലേ ചെയ്യുക: Start playing audio on your connected device. The sound will be output through the turntable's RCA LINE OUT ports to your connected ampലൈഫയർ/സ്പീക്കർമാർ.

6.3. USB Recording (Digitizing Vinyl)

The USB TO PC output allows you to connect the turntable to a computer and record your vinyl collection using appropriate audio recording software (not included). Common software options include Audacity (free) or similar programs.

1. USB ബന്ധിപ്പിക്കുക: Connect the USB cable from the turntable's 'USB TO PC' port to your computer.
2. സോഫ്റ്റ്‌വെയർ ഇൻസ്റ്റാൾ ചെയ്യുക: Install your preferred audio recording software on your computer.
3. സോഫ്‌റ്റ്‌വെയർ കോൺഫിഗർ ചെയ്യുക: In your recording software's settings, select the turntable as the audio input device (it may appear as 'USB Audio CODEC' or similar).
4. റെക്കോർഡിംഗ് ആരംഭിക്കുക: Begin playback of your vinyl record on the turntable and simultaneously start recording in your software.
5. സംരക്ഷിക്കുക File: Once recording is complete, stop playback and recording, then save your digitized audio file in your desired format (e.g., MP3, WAV).

7. പരിപാലനം

7.1. വൃത്തിയാക്കൽ

• പൊടി കവർ: Wipe the dust cover with a soft, dry, anti-static cloth. Avoid harsh chemicals.
• ടേൺടേബിൾ ബോഡി: മൃദുവായ, ചെറുതായി ഡി ഉപയോഗിക്കുകamp cloth to clean the turntable's surface. Do not use abrasive cleaners.
• സ്റ്റൈലസ്: Use a specialized stylus cleaning brush (sold separately) to gently brush the stylus from back to front. Never brush from side to side.
• രേഖകള്: Keep your records clean using a record brush and cleaning solution to prevent dust and debris from damaging the stylus and affecting sound quality.

7.2. സ്റ്റൈലസ് മാറ്റിസ്ഥാപിക്കൽ

The stylus is a delicate component that wears out over time. A worn stylus can damage your records and degrade sound quality. Replace the stylus after approximately 300-500 hours of playback, or if you notice a significant drop in sound quality or distortion.

1. Gently pull the old stylus assembly downwards and forwards to detach it from the cartridge body.
2. Align the new stylus assembly with the cartridge body and push it upwards and backwards until it clicks into place.
3. Be extremely careful not to bend the cantilever or touch the stylus tip during this process.

7.3. Belt Replacement

The drive belt may need replacement if it becomes stretched or brittle, leading to inconsistent platter speed. Refer to the manufacturer's instructions for specific belt replacement procedures, typically involving removing the platter and carefully fitting a new belt around the motor pulley and platter sub-platter.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your turntable, consult the table below for common problems and solutions.

9 സ്പെസിഫിക്കേഷനുകൾ

Below are the technical specifications for the Krüger&Matz TT-501 Belt-Drive Audio Turntable:

10. വാറൻ്റിയും പിന്തുണയും

Krüger&Matz products are designed and manufactured to the highest quality standards. This product is covered by a limited warranty from the date of purchase. For detailed warranty terms, conditions, and to access customer support, please refer to the warranty card included with your product or visit the official Krüger&Matz website. Do not attempt to repair the unit yourself, as this may void your warranty.
