SOLAX T58 BMS Parallel Box-II

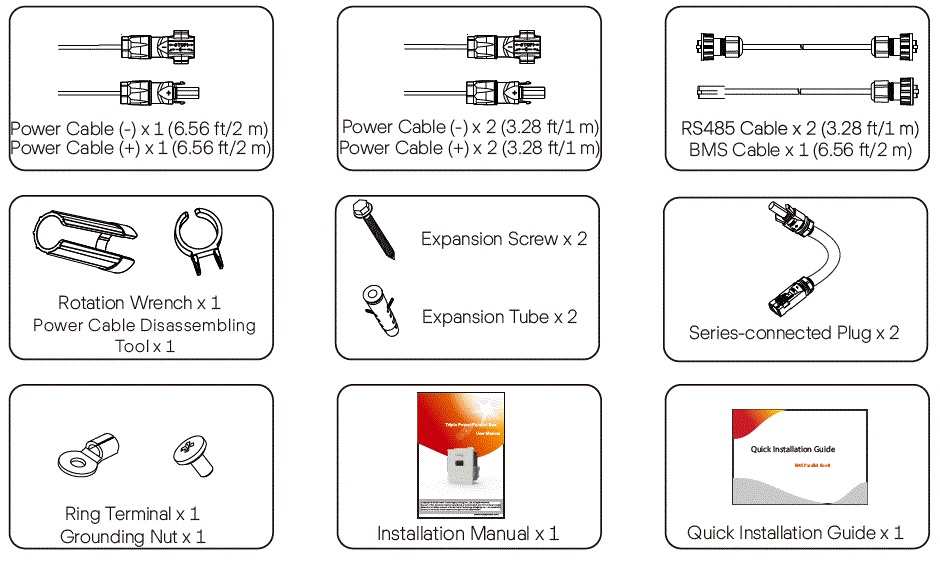

បញ្ជីវេចខ្ចប់ (BMS Parallel Box-II)
ចំណាំ៖ ការណែនាំអំពីការដំឡើងរហ័សពិពណ៌នាយ៉ាងខ្លីអំពីជំហានដំឡើងដែលត្រូវការ។ ប្រសិនបើអ្នកមានសំណួរណាមួយ សូមមើលសៀវភៅណែនាំការដំឡើងសម្រាប់ព័ត៌មានលម្អិតបន្ថែម។
ស្ថានីយនៃ BMS Parallel Box-II
តម្រូវការដំឡើងជាមុន
- ត្រូវប្រាកដថាទីតាំងដំឡើងត្រូវនឹងលក្ខខណ្ឌខាងក្រោម៖
- អគារនេះត្រូវបានរចនាឡើងដើម្បីទប់ទល់នឹងការរញ្ជួយដី
- ទីតាំងស្ថិតនៅឆ្ងាយពីសមុទ្រ ដើម្បីជៀសវាងទឹកប្រៃ និងសំណើមលើសពី 0.62 ម៉ាយ/997.79 ម៉ែត្រ
- ជាន់គឺរាបស្មើនិងកម្រិត
- មិនមានសារធាតុងាយឆេះ ឬផ្ទុះទេ យ៉ាងហោចណាស់ 3 ហ្វីត // 0.91 ម៉ែត្រ
- បរិយាកាសមានម្លប់ និងត្រជាក់ ឆ្ងាយពីកំដៅ និងពន្លឺព្រះអាទិត្យដោយផ្ទាល់
- សីតុណ្ហភាព និងសំណើមនៅតែស្ថិតក្នុងកម្រិតថេរ
- មានធូលី និងកខ្វក់តិចតួចបំផុតនៅក្នុងតំបន់
- មិនមានឧស្ម័នច្រេះ រួមទាំងអាម៉ូញាក់ និងចំហាយទឹកអាស៊ីត
- នៅកន្លែងដែលសាកថ្ម និងបញ្ចេញភ្លើង សីតុណ្ហភាពព័ទ្ធជុំវិញមានចាប់ពី 32°F/0℃ ដល់ 113°F/45℃
- នៅក្នុងការអនុវត្ត តម្រូវការនៃការដំឡើងថ្មអាចមានភាពខុសប្លែកគ្នាដោយសារបរិយាកាស និងទីតាំង។
- ក្នុងករណីនោះ ត្រូវតាមដានតាមតម្រូវការពិតប្រាកដនៃច្បាប់ និងស្តង់ដារមូលដ្ឋាន។
ចំណាំ
- ម៉ូឌុលថ្ម SolaX ត្រូវបានវាយតម្លៃនៅ IP55 ហើយដូច្នេះអាចត្រូវបានដំឡើងនៅខាងក្រៅក៏ដូចជាក្នុងផ្ទះ។
- ទោះយ៉ាងណាក៏ដោយ ប្រសិនបើដំឡើងនៅខាងក្រៅ កញ្ចប់ថ្មមិនត្រូវប៉ះពាល់នឹងពន្លឺព្រះអាទិត្យ និងសំណើមដោយផ្ទាល់ឡើយ។
ចំណាំ
- ប្រសិនបើសីតុណ្ហភាពព័ទ្ធជុំវិញលើសពីជួរប្រតិបត្តិការ កញ្ចប់ថ្មនឹងឈប់ដំណើរការដើម្បីការពារខ្លួន។
- ជួរសីតុណ្ហភាពល្អបំផុតសម្រាប់ប្រតិបត្តិការគឺ 59 ℉ / 15 ℃ទៅ 86 ℉ / 30 ℃។ ការប៉ះពាល់ញឹកញាប់ទៅនឹងសីតុណ្ហភាពដ៏អាក្រក់អាចធ្វើអោយដំណើរការ និងអាយុកាលរបស់វាកាន់តែយ៉ាប់យ៉ឺន។
ចំណាំ
- សម្រាប់ការដំឡើងលើកដំបូង ចន្លោះពេលរវាងកាលបរិច្ឆេទផលិតនៃម៉ូឌុលថ្មមិនត្រូវលើសពី 3 ខែទេ។

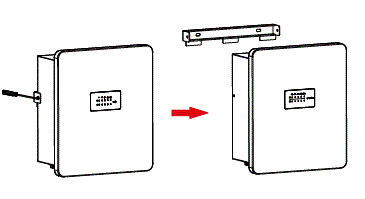

ការដំឡើងថ្ម
- តង្កៀបត្រូវដកចេញពីប្រអប់។
- ខួងរន្ធពីរជាមួយឧបករណ៍ខួង (ø 0.39 អ៊ីញ / 10 មម)
- ជម្រៅ៖ យ៉ាងហោចណាស់ ៣.១៥ អ៊ីញ / ៨០.០០ ម។
- ចាក់សោរសន្លាក់រវាងបន្ទះព្យួរ និងតង្កៀបជញ្ជាំងដោយវីស M5 ។ (កម្លាំងបង្វិល: 1.2-1.5 N·m)
- ជួសជុលប្រអប់ទៅនឹងតង្កៀបដោយវីស M4 ។
ជាងview នៃការដំឡើង
- ចម្ងាយដំឡើងដែលបានណែនាំរវាងប្រអប់ និងក្រុមថ្ម (រួមទាំងក្រុមទី 1 និងក្រុមទី 2) គឺ 11.81-23.62 អ៊ីង/300-600 មីលីម៉ែត្រ ហើយចម្ងាយរវាងម៉ូឌុលគឺ 9.84 អ៊ីង/250.00 មីលីម៉ែត្រ។
ចំណាំ!
- ប្រសិនបើថ្មមិនត្រូវបានប្រើប្រាស់លើសពី 9 ខែទេ ថ្មទាំងនេះត្រូវតែសាកយ៉ាងហោចណាស់ SOC 50% រាល់ពេល។
- ប្រសិនបើថ្មណាមួយត្រូវបានជំនួស នោះ SOC នៃថ្មបន្ទាប់ពីការជំនួសត្រូវស្របជាមួយនឹងថ្មដែលមិនទាន់បានជំនួសដោយភាពខុសគ្នាអតិបរមារវាង -5% និង 5% ។
- ប្រសិនបើអ្នកប្រើប្រាស់ចង់បង្កើនសមត្ថភាពប្រព័ន្ធថ្មរបស់ពួកគេ សូមប្រាកដថា SOC នៃសមត្ថភាពប្រព័ន្ធដែលមានស្រាប់គឺប្រហែល 40% ។ កាលបរិច្ឆេទផលិតថ្មថ្មីមិនលើសពី 6 ខែ។ ក្នុងករណីលើសពី 6 ខែសូមបញ្ចូលថ្មថ្មីប្រហែល 40% ។
- មុនពេលដំឡើងសូមប្រាកដថាជញ្ជាំងអាចទ្រាំនឹងទម្ងន់នៃថ្មដែលបានដំឡើង។ បើមិនដូច្នោះទេសូមយករបៀបនៃការដំឡើងជាន់។
ការភ្ជាប់ខ្សែទៅ Inverter
- ប្រអប់ទៅ Inverter៖
- BAT+ ទៅ BAT+;
- BAT- ទៅ BAT-;
- BMS ទៅ BMS
ជំហានទី 1 ។ ដកខ្សែ (A/B: 6.56 ft/2 m) ដល់ 0.59 in/15 mm។
ជំហានទី 2 ។ បញ្ចូលខ្សែដែលបានច្រូតរហូតដល់កន្លែងឈប់ (ខ្សែអវិជ្ជមានសម្រាប់ដោត DC (-) និងខ្សែវិជ្ជមានសម្រាប់រន្ធ DC (+) គឺជាអាយុកាល)។ សង្កត់លំនៅដ្ឋាននៅលើការតភ្ជាប់វីស។
ជំហានទី 3 ។ ចុចនិទាឃរដូវ clamp រហូតទាល់តែវាចុចស្តាប់ទៅកន្លែង (អ្នកគួរតែអាចឃើញខ្សែលួសល្អនៅក្នុងអង្គជំនុំជម្រះ)
ជំហានទី 4 ។ រឹតបន្តឹងការភ្ជាប់វីស (កម្លាំងបង្វិល៖ 2.0 ± 0.2 N·m)
ការតភ្ជាប់ខ្សែទំនាក់ទំនង
សម្រាប់ប្រអប់
បញ្ចូលចុងម្ខាងនៃខ្សែទំនាក់ទំនង BMS ដោយគ្មានស្នូលខ្សែដោយផ្ទាល់ទៅច្រក BMS នៃ Inverter ។ ប្រមូលផ្តុំក្រពេញខ្សែ និងរឹតបន្តឹងគម្របខ្សែ។ សម្រាប់ម៉ូដែលថ្ម៖
ភ្ជាប់ប្រព័ន្ធទំនាក់ទំនង RS485 II នៅផ្នែកខាងស្តាំទៅនឹង RS485 I នៃម៉ូឌុលថ្មបន្ទាប់ទៀតនៅផ្នែកខាងឆ្វេង។
ចំណាំ៖ មានគម្របការពារសម្រាប់ឧបករណ៍ភ្ជាប់ RS485 ។ ដោះវីសគម្រប ហើយដោតចុងម្ខាងនៃខ្សែទំនាក់ទំនង RS485 ទៅឧបករណ៍ភ្ជាប់ RS485។ រឹតបន្តឹងគ្រាប់វីសផ្លាស្ទិចដែលដាក់នៅលើខ្សែជាមួយនឹង wrench បង្វិល។
កំពុងភ្ជាប់ទៅម៉ូឌុលថ្ម
- ប្រអប់ទៅម៉ូឌុលថ្ម៖
- B1+/B2+ ទៅ “+” ;
- B1- / B2- ទៅ "XPLUG";
- RS485-1 / RS485-2 ទៅ "RS485 I" ។
ចំណាំ
- ក្នុងករណីមួយក្រុម សូមដាក់មួកការពារទឹកជ្រាបនៅលើច្រក។ សូមមើលរូបខាងលើ។
ការតភ្ជាប់ដី
- ចំណុចស្ថានីយសម្រាប់ការតភ្ជាប់ GND ត្រូវបានបង្ហាញខាងក្រោម (កម្លាំងបង្វិលជុំ: 1.5 N·m):
ចំណាំ!
- ការតភ្ជាប់ GND គឺចាំបាច់!
ម៉ូឌុលថ្មទៅម៉ូឌុលថ្ម
ម៉ូឌុលថ្មទៅម៉ូឌុលថ្ម (យកខ្សែតាមរយៈបំពង់):
- “YPLUG” នៅផ្នែកខាងស្តាំនៃ HV11550 ទៅ “XPLUG” នៅផ្នែកខាងឆ្វេងនៃម៉ូឌុលថ្មបន្ទាប់។
- "-" នៅផ្នែកខាងស្តាំនៃ HV11550 ទៅ "+" នៅផ្នែកខាងឆ្វេងនៃម៉ូឌុលថ្មបន្ទាប់។
- “RS485 I” នៅផ្នែកខាងស្តាំនៃ HV11550 ទៅ “RS485 II” នៅផ្នែកខាងឆ្វេងនៃម៉ូឌុលថ្មបន្ទាប់។
- ម៉ូឌុលថ្មដែលនៅសល់ត្រូវបានភ្ជាប់តាមរបៀបដូចគ្នា។
- បញ្ចូលខ្សែដែលភ្ជាប់ជាស៊េរីនៅ “-” និង “YPLUG” នៅផ្នែកខាងស្តាំនៃម៉ូឌុលថ្មចុងក្រោយដើម្បីបង្កើតសៀគ្វីពេញលេញ។
ចំណាំ!
- សូមកុំភ្លេចដាក់មួកការពារទឹកនៅលើច្រកបន្ទាប់ពីខ្សែភ្លើងត្រូវបានបញ្ចប់។ សូមមើលរូបខាងលើ។
ការចាត់តាំង
បន្ទាប់ពីដំឡើងម៉ូឌុលថ្មទាំងអស់ សូមអនុវត្តតាមជំហានខាងក្រោមដើម្បីចាប់ផ្តើមប្រអប់៖
- កំណត់រចនាសម្ព័ន្ធ DIP ទៅលេខដែលត្រូវគ្នាដោយយោងតាមចំនួននៃម៉ូឌុលថ្មដែលបានដំឡើង (បាន) ។
- ដោះបន្ទះគម្របនៃប្រអប់;
- ផ្លាស់ទីឧបករណ៍បំលែងសៀគ្វីទៅ "ON";
- ចុចប៊ូតុង POWER ដើម្បីចាប់ផ្តើមប្រអប់។
- ដំឡើងបន្ទះគម្របទៅប្រអប់;
- បើកកុងតាក់ Inverter AC;
- បន្ទាប់ពីចាប់ផ្តើមប្រអប់ សូមបញ្ជាក់ថាគម្របការពារទឹកត្រូវបានបិទម្តងទៀត។
ការកំណត់រចនាសម្ព័ន្ធបានដំណើរការដោយ Inverter៖
- 0- ការផ្គូផ្គងក្រុមថ្មតែមួយ (ក្រុមទី 1 ឬក្រុមទី 2)
- 1- ការផ្គូផ្គងក្រុមថ្មទាំងពីរ (ក្រុមទី 1 និងក្រុមទី 2)
ប្រយ័ត្ន!
- ប្រសិនបើកុងតាក់ DIP គឺ 1 ចំនួនថ្មនៅក្នុងក្រុមទាំងពីរនេះត្រូវតែដូចគ្នា។
ចំណាំ
- ដើម្បីកែតម្រូវកុងតាក់ DIP ទួណឺវីសក្បាលសំប៉ែតតូចមួយត្រូវរៀបចំដោយអ្នកប្រើប្រាស់ខ្លួនឯង។
