DATOUBOSS 48V 100Ah LiFePO4 リチウム電池 ユーザーマニュアル

1. はじめにview

DATOUBOSS 48V 100Ah LiFePO4リチウムバッテリーをお選びいただき、ありがとうございます。このマニュアルには、バッテリーの安全かつ効率的な設置、操作、メンテナンスに不可欠な情報が記載されています。この高性能5.12kWhサーバーラックバッテリーは、オフグリッドシステム、太陽光発電システム、RV電源、家庭用バックアップソリューションなど、様々な用途向けに設計されています。Bluetoothおよびアプリによる制御、CAN/RS485通信ポート、そして堅牢な100Aバッテリー管理システム（BMS）を備えています。

紹介画像ショーasinDATOUBOSS 51.2V 100Ah LiFePO4 バッテリーは、3U サーバー ラック設計、Bluetooth や WiFi などの堅牢な通信機能、A グレードのセルの使用を強調しています。

2. 安全情報

設置および操作の前に、すべての安全に関する指示をよくお読みください。これらの指示に従わない場合、感電、火災、重傷、または物的損害が発生する可能性があります。

• 設置およびメンテナンス中は、絶縁手袋や目の保護具などの適切な個人用保護具 (PPE) を常に着用してください。
• バッテリー端子をショートさせないでください。
• 熱の蓄積を防ぐために、バッテリーの周囲に適切な換気を確保してください。
• バッテリーを火、水、極端な温度にさらさないでください。
• バッテリーを子供やペットの手の届かない場所に保管してください。
• バッテリーに適合した充電器とインバーターのみを使用してください。
• バッテリーパックを開けたり分解したりしないでください。内部にはユーザーが修理できる部品はありません。
• バッテリーを接続する際は、正しい極性に注意してください。極性を逆にすると損傷の原因となる可能性があります。
• アーク放電や過熱を防ぐために、すべての接続がしっかりと固定されていることを確認してください。

3. パッケージ内容

下記のすべての品目がパッケージに含まれていることをご確認ください。不足品や破損品がある場合は、販売店までご連絡ください。

• DATOUBOSS 48V 100Ah LiFePO4 リチウムバッテリー
• 並列電源ケーブル（赤と黒）
• パラレル通信ケーブル
• 接地線
• 端子ねじ
• ユーザーマニュアル（このドキュメント）

DATOUBOSS バッテリーの詳細な仕様を表形式で示す画像。平行線、通信ケーブル、アース線、端子ネジなどの付属アクセサリがすべて視覚的に表示されます。

4 製品の特徴

DATOUBOSS 48V 100Ah LiFePO4 バッテリーは、信頼性が高く効率的な電力貯蔵を実現する高度な機能を備えて設計されています。

• リアルタイム監視と保護: CAN/RS485をサポートし、人気のオールインワン型ソーラーインバータとのシームレスな通信を実現します。Bluetooth接続に対応したモバイルアプリでバッテリーの状態を監視できます。
• トップクラスのパフォーマンス: 16個の車載グレードA角柱セルを採用し、高いエネルギー密度、安定した性能、そしてより大きな出力を実現。5.12kWhの電力を供給します。
• 内蔵100A BMSと低温カットオフ: 内蔵の100A BMSは、過充電、過放電、過電流、および短絡からバッテリーを保護します。高温カットオフ（149°F / 65°C以上）および低温カットオフ保護機能を備え、寒冷環境におけるバッテリーの損傷を防ぎます。システムの安全性を確保するために、125Aエアスイッチとバッテリー電源スイッチも搭載しています。
• 3Uラックマウント設計、最大15Pをサポート： 標準3Uラックに完全対応し、垂直設置にも対応しているため、スペースを有効活用できます。重量94.8ポンド（約43.3kg）で、最大15個のバッテリーを並列接続できるため、拡張性の高いエネルギー貯蔵が可能です。
• 超長寿命と信頼性の高い電源： 放電深度（DOD）80%で最大15,000サイクル、100% DODで6,000サイクル以上を実現し、安定した電圧で10～15年の耐用年数を保証します。tagコスト効率に優れたパフォーマンス。

DATOUBOSS バッテリーの内部構造を示す X 線スタイルの図。高品質のグレード A 角柱セルと、さまざまな電気的および熱的問題から保護する包括的な 100A バッテリー管理システム (BMS) が強調されています。

5. 製品図とコンポーネント

バッテリーの前面パネルにあるさまざまなコンポーネントとポートについて理解しておいてください。

DATOUBOSS バッテリーのフロント パネルの包括的な図。ハンドル、接地点、端子、125A ブレーカー、電源スイッチ、オン/オフ インジケータ、リセット ボタン、アドレス/メイン コンタクト用の DIP スイッチ、RUN/ALM インジケータ、およびさまざまな通信ポート (RS485、CAN、RS232) などの各コンポーネントを明確にラベル付けしています。

1. ハンドル
2. 接地端子
3. ネガティブターミナル
4. プラス端子
5. 125Aブレイカー
6. 電源スイッチ
7. オン/オフインジケーター
8. リセットボタン
9. ADD（並列アドレス指定用のDIPスイッチ）
10. RUNインジケーター
11. ALM（アラーム）インジケーター
12. ドライコンタクト
13. SOC（充電状態）インジケーター
14. RS485-1 ポート
15. CANポート
16. RS232ポート
17. RS485 入力 / RS485 出力ポート
18. 取り付け耳

6. セットアップとインストール

バッテリーの性能と安全性を確保するには、適切な取り付けが不可欠です。すべての手順を慎重に実行してください。

6.1 インストール前のチェック

• バッテリーに目に見える損傷がないか点検してください。損傷がある場合は取り付けないでください。
• 設置環境が乾燥していて、換気がよく、推奨される動作温度範囲内であることを確認してください。
• 必要なツール（絶縁レンチ、ドライバー、マルチメーター、PPE）をすべて集めます。

6.2 取り付け

バッテリーは、3U ラックマウント設置または垂直配置用に設計されています。

• ラックマウントの場合は、取り付け耳 (R) を使用してバッテリーを標準の 19 インチ サーバー ラックに固定します。
• 換気とケーブル管理のための十分なスペースを確保してください。

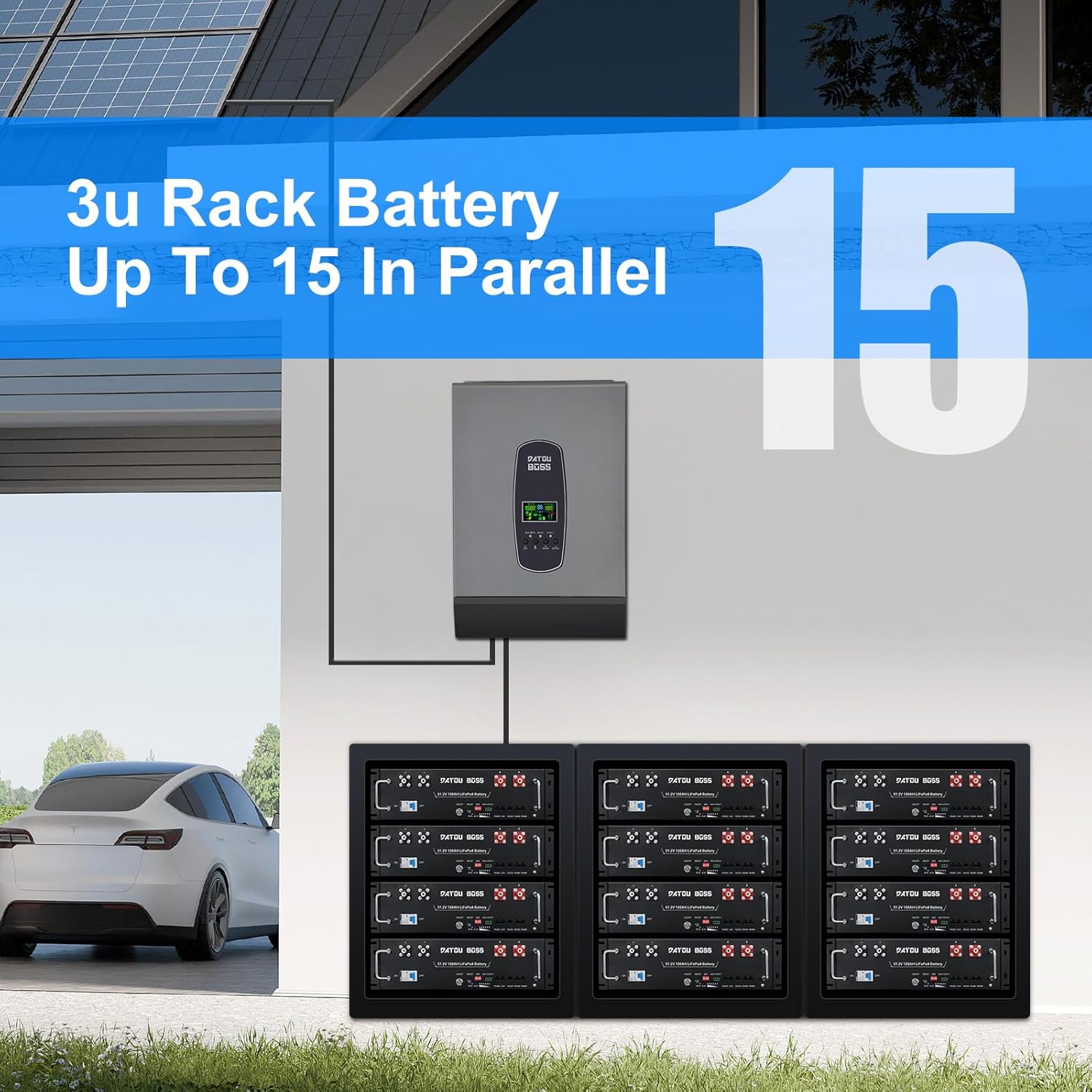

太陽光パネルとインバーターを備えた住宅を描いた画像。asin複数の DATOUBOSS 3U ラック バッテリーを並列 (最大 15 ユニット) に接続して、スケーラブルで堅牢なエネルギー貯蔵システムを構築する方法を説明します。

6.3配線接続

接続を行う前に、125A ブレーカー (E) と電源スイッチ (F) がオフになっていることを確認してください。

1. 接地: アース線をバッテリーのアース端子 (B) とシステム内の信頼できるアース ポイントに接続します。
2. 電源端子： マイナスケーブルをマイナス端子（C）に、プラスケーブルをプラス端子（D）に接続します。しっかりと接続してください。バッテリーは、接続性を高めるために、各極に2つの端子を備えています。
3. 並列接続（オプション）: 複数のバッテリー（最大15個）を並列接続する場合は、付属の並列電源ケーブルを使用して、すべてのバッテリーのプラス端子とマイナス端子を接続してください。並列接続する前に、すべてのバッテリーの充電状態（SOC）が同等であることを確認してください。
4. 通信ケーブル: 並列運転の場合は、並列通信ケーブルをバッテリー間に接続します。インバータ通信の場合は、適切なCANまたはRS485ケーブルをバッテリーの通信ポート（N、O、Q）からインバータに接続します。

6.4 初期電源投入

すべての接続が確実に行われたら、125Aブレーカー（E）をONの位置に切り替え、電源スイッチ（F）をONの位置に切り替えます。ON/OFFインジケーター（G）が点灯します。

7. 操作

7.1 電源のオン/オフ

• 電源を入れるには: 125A ブレーカーがオンになっていることを確認し、電源スイッチをオンにします。
• 電源を切るには: 電源スイッチをオフにしてから、125A ブレーカーをオフにします。

7.2 充電

バッテリーは、適切な充電プロトコルを備えた互換性のあるLiFePO4充電器またはインバータを使用して充電する必要があります。file推奨される充電パラメータについては、仕様セクションを参照してください。

7.3 放電

バッテリーは放電深度（DOD）100%まで放電できます。内蔵BMSが過放電からバッテリーを保護します。最適な寿命を得るには、DOD80%まで放電することをお勧めします。

8. コミュニケーション

DATOUBOSS バッテリーは、監視および制御用の複数の通信インターフェースを提供します。

8.1 Bluetoothとモバイルアプリ

DATOUBOSSモバイルアプリケーションをスマートフォンのアプリストアからダウンロードしてください。デバイスのBluetoothをオンにしてバッテリーとペアリングすると、リアルタイムの状態や電圧を監視できます。tage、電流、温度、充電状態 (SOC) などです。

フロント view DATOUBOSS 48V 100Ah LiFePO4バッテリーのasinラックマウント設計と、リアルタイム監視アプリケーションを表示するスマートフォンを備えています。

8.2 CAN/RS485通信

バッテリーはCANおよびRS485プロトコルをサポートしており、対応するインバータやその他のエネルギー管理システムとの連携が可能です。付属の通信ケーブルを使用して、バッテリーのCAN（O）ポートまたはRS485（N、Q）ポートをインバータに接続してください。

DATOUBOSS バッテリーとソーラー インバータのシームレスな統合を示す画像。CAN と RS485 の両方の通信プロトコルを通じて、多数の一般的なインバータ ブランドとの互換性が強調されています。

並列バッテリー構成の場合、システム内の各バッテリーのアドレス指定にDIPスイッチ（I）が正しく設定されていることを確認してください。具体的な通信設定については、インバータのマニュアルを参照してください。

9. メンテナンス

定期的なメンテナンスにより、バッテリーの寿命が長くなり、最適なパフォーマンスが確保されます。

• 定期点検: 定期的にバッテリーを点検し、物理的な損傷、接続の緩み、端子の腐食などがないか確認してください。
• クリーニング： バッテリーは清潔に保ち、ほこりやゴミが付かないようにしてください。お手入れには乾いた柔らかい布をご使用ください。溶剤や研磨剤は使用しないでください。
• 接続チェック: すべての電源ケーブルと通信ケーブルがしっかりと固定されていることを確認してください。
• ストレージ： バッテリーを長期間保管する場合は、SOC（バッテリー残量）が約50%になるまで充電し、直射日光や極端な温度を避け、涼しく乾燥した場所に保管してください。過放電を防ぐため、3～6ヶ月ごとに充電してください。

10。 トラブルシューティング

このセクションでは、発生する可能性のある一般的な問題について説明します。ここに記載されていない問題については、カスタマーサポートにお問い合わせください。

11. 仕様

DATOUBOSS 48V 100Ah LiFePO4 リチウム バッテリーの主な技術仕様。

DATOUBOSS 48V 100Ah LiFePO4 バッテリーの正確な寸法を示す明確な図。設置計画のために、長さ (521mm/20 インチ)、幅 (483mm/19 インチ)、高さ (110mm/4.3 インチ) を示します。

12. 保証とサポート

DATOUBOSS 48V 100Ah LiFePO4リチウムバッテリーにはメーカー保証が付いています。具体的な保証条件については、製品に付属の保証書をご覧いただくか、ご購入店にお問い合わせください。

技術サポート、トラブルシューティング、または保証請求については、DATOUBOSSカスタマーサービスまたは正規販売店までお問い合わせください。サポートにお問い合わせの際は、モデル番号（DT-3U-48V 100A）と購入情報をご用意ください。
