BlackVue DR970X Box-2CH Plus ダッシュカム ユーザーマニュアル

導入

BlackVue DR970X Box-2CH Plusは、包括的な車両監視のために設計された高度な2チャンネルダッシュカメラシステムです。4KウルトラHDフロントカメラとフルHDリアカメラを搭載し、どちらも優れた低照度性能を発揮するSTARVISセンサーを搭載しています。このモデルの特徴は、独立した「Box」録画ユニットを搭載していることです。これにより、セキュリティが強化され、カメラをより目立たずに設置できます。このマニュアルでは、BlackVueダッシュカメラシステムの設置、操作、メンテナンスに関する詳細な手順を説明しています。

画像: 上view BlackVue DR970X Box-2CH Plus ダッシュ カムのコンポーネントとアプリ インターフェイス。

箱の中身

内容物を丁寧に開梱し、下記のすべての付属品が揃っていることを確認してください。不足または破損している付属品がある場合は、BlackVueカスタマーサポートまでご連絡ください。

画像: BlackVue DR970X Box-2CH Plus 小売パッケージに含まれるすべてのコンポーネント。

• 本体（セキュアボックス）×1
• フロントカメラ×1
• リアカメラ×1
• SOSボタン×1
• 外部GPSモジュール×1
• 本体シガーライター電源ケーブル×1
• カメラ接続ケーブル 2 本
• 本体ハードワイヤリング電源ケーブル x 1
• microSDカード（64GB）×1
• microSD カードリーダー x 1
• クイックスタートガイド x 1
• ベルクロテープ1枚
• こじ開けツール x 1
• 本体キー×1
• 1×アレンレンチ
• スペアマウント粘着パッド
• ネジ
• ケーブルクリップ8個

セットアップとインストール

最適なパフォーマンスとセキュリティを実現するには、適切な設置が不可欠です。モ​​ジュール設計により、コンポーネントを柔軟に配置できます。

1. コンポーネントの配置計画

• フロントカメラ: フロントガラスに取り付ける（理想的にはリアガラスの後ろ）view ミラーでクリアな視界を確保 view ドライバーの視界を妨げることなく、前方の道路の状況を把握できます。
• リアカメラ: リアガラスの中央に取り付けて、クリアな視界を確保します。 view 車両の後部。
• 本体（箱）： このユニットにはmicroSDカードとメインプロセッサが内蔵されています。盗難防止のため、シートの下やグローブボックスなど、安全で目立たない場所に設置してください。ampリングと熱。
• 外部 GPS: ダッシュボードまたは他の透明な場所に置いてください view 正確な GPS 信号受信のために天空の高度を測定します。
• SOSボタン: 手動でイベントをトリガーできるように、ドライバーの手の届きやすい場所に取り付けます。

2. 電源接続オプション

DR970X Box-2CH Plus には、主に 2 つの電源接続方法があります。

• シガライター電源ケーブル: プラグアンドプレイで簡単に操作できます。車両の12V補助電源ソケットに接続します。ドライブレコーダーの電源は車両のイグニッションに連動してオン/オフします。
• ハードワイヤリング電源ケーブル: 内蔵パーキングモード機能のご利用におすすめです。このケーブルは車両のヒューズパネルに直接接続します。配線の誤りを防ぎ、電気系統のトラブルを防ぐため、配線工事は専門家にご依頼ください。

3.ケーブル管理

付属のこじ開けツールとケーブルクリップを使用して、車両のヘッドライナー、Aピラー、トリムに沿ってケーブルをきれいにまとめることができます。これにより、ケーブルが運転の妨げになることなく、すっきりとした取り付けが可能になります。

操作手順

初期設定とアプリのペアリング

BlackVueアプリはダッシュカメラの設定を管理するために不可欠です。 viewふーんtage、クラウド機能にアクセスします。

1. スマートフォンのアプリ ストア (iOS または Android) から BlackVue アプリをダウンロードします。
2. ダッシュ カメラの電源をオンにします。
3. BlackVue アプリを開き、「ダッシュカメラに接続」を選択します。
4. 画面の指示に従ってシームレスにペアリングしてください。デフォルトのWi-Fiパスワードは通常、本体に貼られたシールに記載されています。
5. 接続したら設定を調整できます。 view ライブfootage、録画したビデオをダウンロードします。

画像: BlackVue ダッシュ カメラと BlackVue モバイル アプリケーションのシームレスなペアリング。

記録モード

• 通常録画: 運転中の連続ループ録画。古い filemicroSD カードがいっぱいになると上書きされます。
• イベント録画: 衝撃（Gセンサー）またはSOSボタンによる手動起動。 fileは上書きから保護されています。
• 駐車モード: 車両のイグニッションをオフにすると自動的に起動します（配線が必要です）。動きや衝撃を検知してイベントを記録し、電力を節約します。

クラウド機能（オプション）

クラウド機能を完全に利用するには、インターネット接続 (Wi-Fi ホットスポットまたはオプションの CM100G LTE モジュール経由) が必要です。

• リモートライブ View: どこからでも車両をリアルタイムで監視できます。
• ライブイベントのアップロード: イベントビデオをクラウドに自動的にバックアップします。
• プッシュ通知: 駐車モードで衝撃や動きが検出されるとアラートを受信します。
• GPS追跡： View 車両のリアルタイムの位置情報と運転履歴。

主な機能の説明

STARVIS 2センサー搭載、4K UHDフロント＆フルHDリア録画

フロントカメラは、先進のSTARVIS 2センサーを搭載し、驚異的な鮮明さと低照度性能を実現する4KウルトラHD（3840x2160）を30フレーム/秒で録画します。リアカメラはSTARVISセンサーを搭載し、フルHD（1920x1080）を30フレーム/秒で撮影し、広範囲をカバーします。

画像: STARVIS 2 センサーの強化された低照度性能を強調した視覚的な比較。

独立したセキュリティボックスユニット

従来のドライブレコーダーとは異なり、DR970X Box-2CH PlusはmicroSDカードとメインプロセッサユニットを独立した「Box」ユニットに収納します。これにより、カメラ本体は小型化され、目立たなくなります。メインユニットは安全な場所（グローブボックスやシート下など）に隠すことができるため、ステルス性と盗難防止性を最大限に高めることができます。amp記録された食品の盗難またはtage.

バッテリー保護機能付きネイティブパーキングモード

車両のヒューズパネルに配線接続すると、イグニッションがオフのときに自動的に駐車モードに切り替わります。車両への衝撃や動きを監視します。このシステムにはバッテリー保護機能が内蔵されており、車両のバッテリー電圧が上昇すると自動的にシャットダウンします。tag設定可能なしきい値を下回り、バッテリーの消耗を防ぎます。

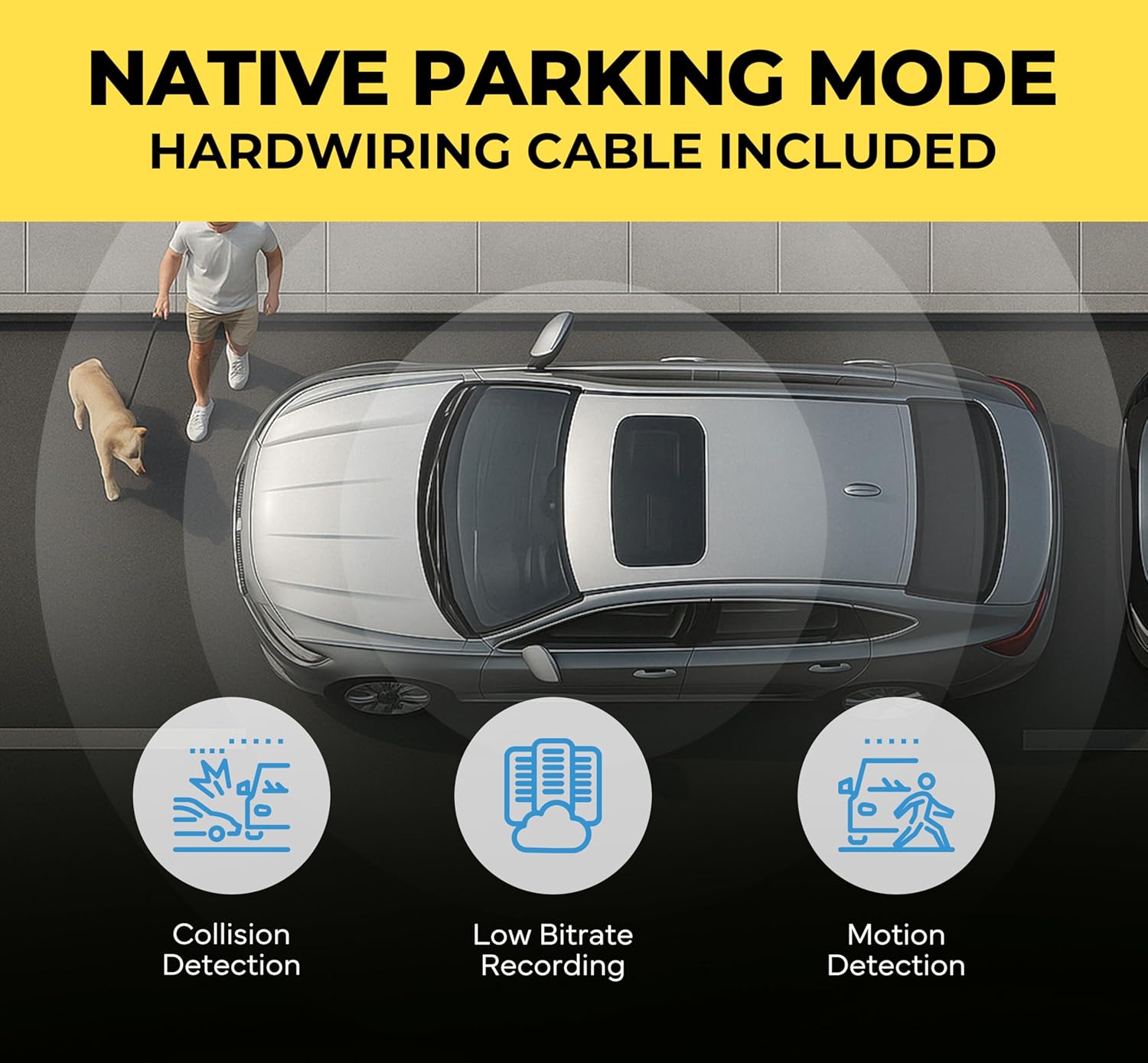

画像: さまざまな検出タイプを含むネイティブ パーキング モードの機能の説明。

耐熱性

DR970X Box-2CH Plus は、メイン プロセッサを車内の涼しい場所に配置できる別の「ボックス」ユニットに収納することで、プロセッサがフロント カメラに統合されているダッシュ カメラでよく見られる過熱の問題 (特に高温の気候や直射日光下) を軽減します。

5GHz Wi-Fi接続

統合された5GHz Wi-Fiモジュールにより、より高速な file BlackVueアプリ経由でスマートフォンに転送され、view 大容量の4Kビデオをダウンロード files.

メンテナンス

• MicroSD カード管理: 最適なパフォーマンスを維持し、データの破損を防ぐため、BlackVueアプリまたはコンピューターを使用して、microSDカードを定期的に（例：月に1回）フォーマットしてください。BlackVueが推奨するmicroSDカードのみを使用してください。
• レンズクリーニング: 鮮明な動画を録画するために、カメラのレンズは柔らかく糸くずの出ない布で優しく拭いてください。研磨剤の使用は避けてください。
• ファームウェアの更新： BlackVueアプリまたはBlackVue経由で最新のファームウェアアップデートを定期的に確認し、インストールしてください。 webサイト。ファームウェアのアップデートには、パフォーマンスの向上やバグ修正が含まれることがよくあります。
• ケーブル検査: すべてのケーブルに摩耗や損傷の兆候がないか定期的に点検してください。

トラブルシューティング

ダッシュカムの電源が入らない:

- 電源ケーブルの接続を確認してください。シガーライターソケットまたはヒューズボックスがしっかりと接続され、電源が供給されていることを確認してください。

- 配線されている場合は、ヒューズが損傷していないこと、配線が正しいことを確認します。

Wi-Fi接続の問題/アプリが接続できない:

- ダッシュ カメラの Wi-Fi が有効になっていることを確認します (本体のステータス ライトを確認します)。

- 正しい BlackVue Wi-Fi ネットワーク (SSID) に接続していること、および正しいパスワード (本体のステッカーに記載) を使用していることを確認します。

- ダッシュ カメラとスマートフォンの両方を再起動してみてください。

- ファームウェアのアップデート後も問題が解決しない場合は、ダッシュ カメラを工場出荷時の設定にリセットしてみてください (手順についてはクイック スタート ガイドを参照してください)。

ビデオ品質が悪い / ナンバープレートが読み取れない:

- カメラのレンズがきれいで、汚れやほこりがないことを確認します。

- BlackVue アプリの設定で、録画解像度が最高の解像度 (前面は 4K、背面はフル HD) に設定されていることを確認します。

- カメラの取り付け角度を確認してください。水平線がフレームのほぼ中央にくるようにします。

暑い天候でダッシュカムが停止する:

- ボックスユニットの設計は放熱性を高めていますが、極端な温度はパフォーマンスに影響を与える可能性があります。本体は車内のできるだけ涼しい場所に設置し、直射日光を避けてください。

- 本体周囲の換気を良好にしてください。

駐車モードが作動しない:

- ダッシュ カメラがシガレット ライター アダプターを使用するだけでなく、車両のヒューズ パネルに配線されていることを確認します。

- BlackVueアプリの駐車モード設定をチェックして、有効になっていることを確認してください。tagカットオフ/タイマー設定は車両のバッテリーに適しています。

仕様

保証とサポート

BlackVue DR970X Box-2CH Plusには、 2年間のメーカー保証 購入日から。この保証は通常の使用における材料および製造上の欠陥をカバーします。

技術サポート、保証請求、その他のサポートについては、BlackVueの公式ウェブサイトをご覧ください。 webご購入いただいたサイトをご覧いただくか、カスタマーサービス部門にお問い合わせください。保証の有効性を確認するため、購入証明書を保管してください。

公式BlackVueストア: BlackVue Amazonストア
