Sistem Konfigurasi Cerdas STAUBLI MPS 080
Spesifikasi
- Nama Produk: MPS 080
- Muatan Maksimum: 350kg
- Modul yang Kompatibel: IDAB, ECAB, ECAE, ECAI, ECAL
Petunjuk Penggunaan Produk
Panduan Konfigurasi:
- Pilih unit dasar yang sesuai untuk sisi peralatan Anda.
- Transfer kode pesanan modul dari modul transfer yang sesuai dengan sisi robot.
- Lihat HALAMAN 22 untuk petunjuk terperinci.
Pemasangan Modul Transfer:
- Tempatkan modul transfer yang diperlukan di lubang pemasangan 1 hingga 20 dengan memasukkan kode modul.
- Hanya gunakan IDAB, ECAB, ECAE, ECAI, dan ECAL pada lubang 17 hingga 20.
- Lihat MODUL SELESAIVIEW di HALAMAN 38 untuk informasi lebih lanjut.
Berbagai Sisi Alat:
- Kurangi investasi Anda dengan memvariasikan sisi alat Anda.
- Hapus modul transfer yang tidak diperlukan pada sisi alat dan ganti kode modulnya dengan 00 atau 0000.
Ambil keuntungantagSalah satu fleksibilitas maksimal dari konsep produk modular Stäubli. Konfigurasikan sistem penggantian alat yang sempurna hanya dalam beberapa langkah.
- Pilih unit dasar Anda dan catat kode pesanan modul.
- Tempatkan modul transfer yang diperlukan di lubang pemasangan 1 hingga 20 dengan memasukkan kode modul. Hanya IDAB, ECAB, ECAE, ECAI, dan ECAL yang dapat dipasang di lubang 17 hingga 20.
- Pilih unit dasar yang sesuai untuk sisi perkakas Anda. Transfer kode pesanan modul dari modul transfer yang sesuai dengan sisi robot.
- Kurangi investasi Anda dengan memvariasikan sisi alat Anda: Hapus modul transfer yang tidak diperlukan pada sisi alat masing-masing (ganti kode modul dengan 00 atau 0000)
Konfigurasi Cerdas
Dengan konsep solusi Smart Config, kami menawarkan kemungkinan unik untuk mengonfigurasi sistem penggantian perkakas robot secara presisi agar sesuai dengan aplikasi individual. Hal ini memungkinkan pelanggan kami untuk memanfaatkan potensi penuh sistem modular kami. Sistem Smart Config kami memungkinkan Anda untuk mengonfigurasi sistem penggantian perkakas Anda sendiri. Anda dapat menempatkan modul transfer tepat di tempat yang Anda butuhkan teknologinya dan di ruang yang tersedia. Di saat yang sama, Anda mendapatkan keuntungan dari waktu pengiriman yang lebih singkat untuk semua sistem penggantian perkakas yang dikonfigurasi dengan Smart Config.
- sistem konfigurasi sederhana untuk seluruh proses pemesanan
- pemilihan modul transfer yang fleksibel
- dipasok sebagai pengubah alat robotik yang dirakit sepenuhnya
- posisi modul transfer yang fleksibel untuk memudahkan penyambungan paket kabel
- waktu pengiriman yang singkat
MODEL BERAKHIRVIEW
| MPS080 | MPS130 | MPS260 | anggota parlemen 260S | |
| Max. muatan | 80 kg | 100 kg | 350 kg | 350 kg |
| Momen statis maks. (Mx/My) | 286 mil/jam | 800 mil/jam | 2,000 mil/jam | 2,500 mil/jam |
| Momen statis maks. (Mz) | 286 mil/jam | 900 mil/jam | 2,000 mil/jam | 2,500 mil/jam |
| Momen dinamis maks. (Mx/My) | 1,001 mil/jam | 2,800 mil/jam | 7,000 mil/jam | 8,750 mil/jam |
| Momen dinamis maks. (Mz) | 1,001 mil/jam | 3,150 mil/jam | 7,000 mil/jam | 8,750 mil/jam |
| Tekanan operasi | 0.45 – 1.0MPa | 0.45 – 0.8MPa | Tekanan 0.5 – 1.0 MPa | Tekanan 0.5 – 1.0 MPa |
| Suhu operasi | +5 °C – +60 °C | +5 °C – +60 °C | +5 °C – +60 °C | +5 °C – +60 °C |
| Kemampuan mengulang | +/- 0.01 mm | +/- 0.01 mm | +/- 0.01 mm | +/- 0.01 mm |
| Tinggi (digabungkan) | 67 mm | 67 mm | 67 mm | 67 mm |
| Diameter lingkaran pitch (PCD) flensa adaptor robot | ISO 9409-1-80-6-M8 | ISO 9409-1-100-6-M8 | ISO 9409-1-125-11-M10 | ISO 9409-1-125-11-M10 |
| Tempat modul | 5 hingga 10 | 6 hingga 12 | 7 hingga 14 | 7 hingga 14 |
MODUL DAN AKSESORIS
- Modul Transmisi
- Tempat alat
- Alat bantu pengajaran

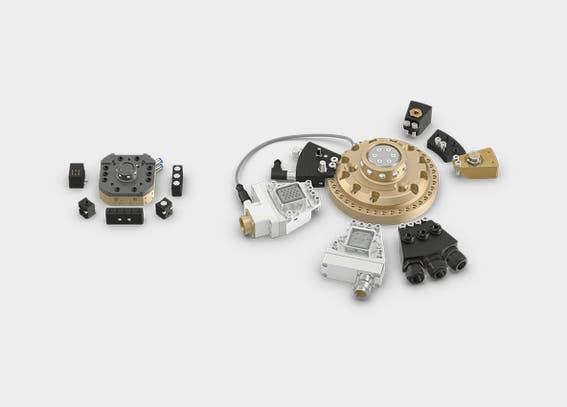

Modul Transmisi
- Modul listrik untuk transmisi sinyal dan daya servo
- Modul transfer untuk konektor fluida, pneumatik, dan vakum
- Modul sirkuit primer untuk transmisi daya pengelasan
- Modul bus IDA terintegrasi untuk pemantauan kondisi
- Modul pin ground untuk perisai dan koneksi arde
- Modul keselamatan Docking Aktif Tingkat Kinerja d, Kategori 3

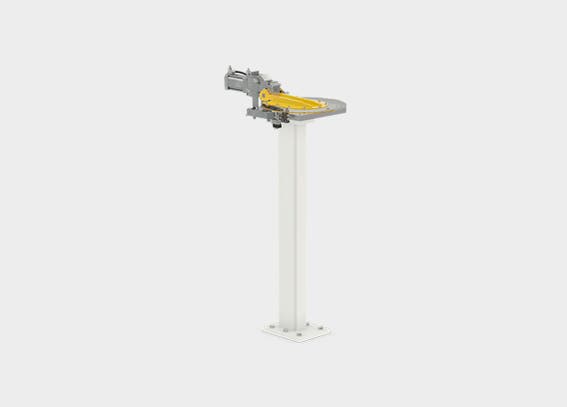

Tempat alat
- Stasiun dok yang fleksibel dan kokoh
- Dapat disebarkan secara vertikal atau horizontal
- Stasiun dok standar atau khusus pelanggan
- Dapat diintegrasikan ke dalam sistem kontrol pabrik
- Penutup pelindung opsional untuk lingkungan yang keras
- Sensor tambahan opsional

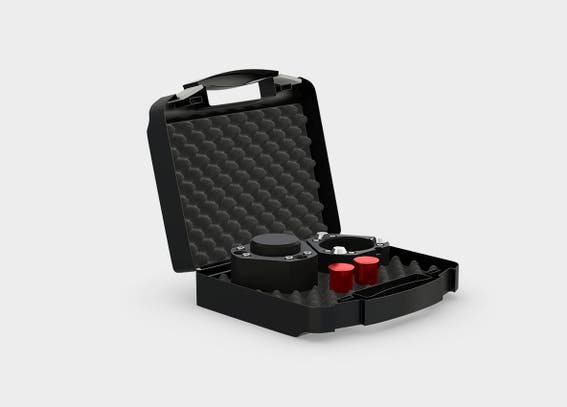

Alat bantu pengajaran
- Pemasangan jig pemrograman yang mudah melalui fungsi klik
- Penentuan posisi kubah yang cepat dan mudah
- Posisi yang tepat untuk operasi docking yang cepat dan bebas masalah serta masa pakai yang lama
- Tidak diperlukan perangkat lunak tambahan
Ini mungkin menarik minat Anda
- Muatan Kecil MPS
Model berdasarkan muatan 10 kg / PCD31.5 20 kg / PCD40 35 kg / PCD50 55 kg / PCD63
- Muatan Tinggi MPS
Model berdasarkan muatan: 630 kg / PCD160 1530 kg / PCD200 2500 kg / PCD315
Tanya Jawab Umum
T: Berapa kapasitas muatan maksimum MPS 080?
J: MPS 080 dapat menangani muatan hingga 350 kg.
T: Modul transfer mana yang kompatibel dengan MPS 080?
A: Modul yang kompatibel adalah IDAB, ECAB, ECAE, ECAI, dan ECAL.
T: Berapa banyak lubang pemasangan yang tersedia untuk modul transfer?
A: Tersedia 20 lubang pemasangan untuk modul transfer.
Dokumen / Sumber Daya
 |
Sistem Konfigurasi Cerdas STAUBLI MPS 080 [Bahasa Indonesia:] Panduan Pengguna MPS 080 TC-00 WA-00 WB-0000-P4WP-ECAB, MPS 080 RD-00 WA-00 WB-0000-P4WP-ECAB, MPS 080 TC-0000-WB-0000-0000-ECAB, Sistem Konfigurasi Cerdas MPS 080, MPS 080, Sistem Konfigurasi Cerdas, Sistem Konfigurasi |
