1. પરિચય
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Tefcold SCU1425H Bottle Cooler. Please read this manual thoroughly before operating the appliance and retain it for future reference.
The Tefcold SCU1425H is a display refrigerator designed for cooling and showcasing bottled beverages. It features a black exterior finish, black ABS interior, and vertical LED interior lighting.

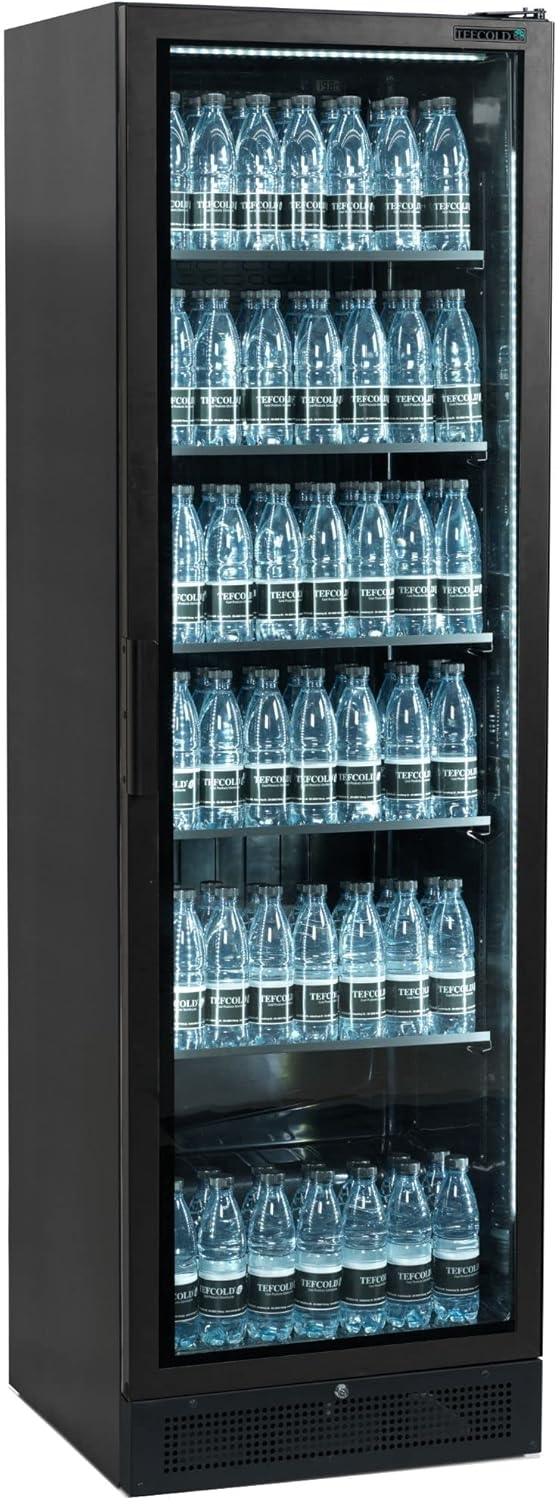

છબી 1.1: આગળ view of the Tefcold SCU1425H Bottle Cooler, showcasing its black finish and interior LED lighting with bottles arranged on shelves.
2. સલામતી સૂચનાઓ
આગ, ઇલેક્ટ્રિક આંચકો અને વ્યક્તિઓને ઇજા થવાનું જોખમ ઘટાડવા માટે વિદ્યુત ઉપકરણોનો ઉપયોગ કરતી વખતે હંમેશા મૂળભૂત સલામતી સાવચેતીઓનું પાલન કરો.
- ખાતરી કરો કે ઉપકરણ યોગ્ય રીતે ગ્રાઉન્ડ છે.
- ક્ષતિગ્રસ્ત કોર્ડ અથવા પ્લગ વડે ઉપકરણને ચલાવશો નહીં.
- વેન્ટિલેશન ઓપનિંગ્સને અવરોધથી દૂર રાખો.
- આ ઉપકરણમાં જ્વલનશીલ પ્રોપેલન્ટ સાથે એરોસોલ કેન જેવા વિસ્ફોટક પદાર્થોનો સંગ્રહ કરશો નહીં.
- આ ઉપકરણ ફક્ત વ્યવસાયિક ઉપયોગ માટે બનાવાયેલ છે.
3. સેટઅપ અને ઇન્સ્ટોલેશન
3.1 અનપેકિંગ
Carefully remove the appliance from its packaging. Inspect for any shipping damage. Report any damage immediately to your supplier.
3.2 પ્લેસમેન્ટ
Place the unit on a firm, level surface. Ensure adequate ventilation around the unit. Maintain a minimum clearance of 10 cm (4 inches) from walls and other objects to allow for proper airflow and heat dissipation.
Image 3.1: Technical drawing showing the external dimensions (595 x 595 x 1990 mm) and internal dimensions (505 x 462 x 1742 mm) of the Tefcold SCU1425H.
3.3 સ્તરીકરણ
The unit is equipped with adjustable feet. Use a spirit level to ensure the appliance is perfectly level before operation. This is crucial for proper door sealing and drainage.
3.4 વિદ્યુત જોડાણ
Connect the appliance to a suitable grounded power outlet. Refer to the specifications section for power requirements.
4. ઓપરેટિંગ સૂચનાઓ
4.1.૧.૧ પ્રારંભિક પ્રારંભ
After installation, wait at least 2 hours before plugging in the unit to allow refrigerants to settle. Once plugged in, the unit will begin cooling. The internal temperature range is 2 to 10 °C.
4.2 તાપમાન નિયંત્રણ
The appliance features a mechanical temperature controller. Adjust the setting as needed to achieve the desired internal temperature within the specified range.
૫.૧ યુનિટ લોડ કરી રહ્યું છે
Distribute bottles evenly on the shelves. Do not block the internal air circulation vents. Overloading the unit or blocking airflow can impair cooling performance.
છબી 4.1: આંતરિક ભાગ view of the Tefcold SCU1425H, showing the adjustable shelves and vertical LED lighting.
5. જાળવણી
5.1 સફાઈ
Regularly clean the interior and exterior of the unit with a mild detergent and warm water. Do not use abrasive cleaners or solvents. Ensure the unit is unplugged before cleaning.
5.2 Condenser Cleaning
The condenser coil should be cleaned periodically (every 3-6 months) to ensure efficient operation. Dust and debris can accumulate on the coil, reducing cooling efficiency and increasing energy consumption. Consult a qualified technician for condenser cleaning if you are unsure.
5.3 ડિફ્રોસ્ટિંગ
This unit features automatic defrosting. However, if excessive ice buildup occurs, manually defrost the unit by unplugging it and leaving the door open until all ice has melted. Dry the interior thoroughly before restarting.
6. મુશ્કેલીનિવારણ
| સમસ્યા | સંભવિત કારણ | ઉકેલ |
|---|---|---|
| એકમ ઠંડક કરતું નથી | No power; Thermostat set too high; Blocked condenser; Door not sealed properly. | Check power supply; Adjust thermostat; Clean condenser; Check door gasket. |
| અતિશય અવાજ | યુનિટ લેવલ નથી; છૂટા ઘટકો; પંખામાં અવરોધ. | Level the unit; Check for loose parts; Clear fan area. |
| ફ્લોર પર પાણી | Clogged drain tube; Excessive humidity. | Clear drain tube; Ensure proper ventilation. |
7. સ્પષ્ટીકરણો
| લક્ષણ | વિગત |
|---|---|
| મોડલ નંબર | SCU1425H |
| બાહ્ય પરિમાણો (WxDxH) | 595 x 595 x 1990 મીમી |
| આંતરિક પરિમાણો (WxDxH) | 505 x 462 x 1742 મીમી |
| કુલ વોલ્યુમ | 387 લિટર |
| નેટ વોલ્યુમ | 347 લિટર |
| તાપમાન શ્રેણી | 2 થી 10 ° સે |
| રેફ્રિજન્ટ | R600a (Charge: 85g) |
| ઊર્જા વપરાશ | 1.87 kWh/24h (683 kWh/annum) |
| ઉર્જા કાર્યક્ષમતા સૂચકાંક (EEI) | 38.9 |
| EEI વોલ્યુમ | 399 એલ |
| અવાજ સ્તર | 45 dB(A) |
| આબોહવા વર્ગ | 4 |
| આંતરિક લાઇટિંગ | વર્ટિકલ એલઇડી |
| ડિફ્રોસ્ટ પ્રકાર | સ્વયંસંચાલિત |
Image 7.1: EU Energy Label for Tefcold SCU1425H, showing energy class D, 683 kWh/annum consumption, and 399 L capacity.
વધુ વિગતો માટે, સત્તાવાર EU EPREL ડેટાબેઝની મુલાકાત લો: https://eprel.ec.europa.eu/qr/647357
8. વોરંટી અને સપોર્ટ
For warranty information and technical support, please contact your local Tefcold distributor or the point of purchase. Keep your purchase receipt as proof of purchase.
Information regarding spare parts availability is not directly provided in the product specifications. Please contact customer support for inquiries about spare parts.
