مقدمه
این دفترچه راهنما اطلاعات ضروری برای راهاندازی، بهرهبرداری و نگهداری از دستگاه درام الکترونیکی XDrum DD-250 شما را ارائه میدهد. لطفاً قبل از استفاده از محصول، آن را به طور کامل مطالعه کنید تا از عملکرد مناسب و طول عمر آن اطمینان حاصل شود.
XDrum DD-250 یک کیت درام الکترونیکی است که برای استفادهی همهکاره در فضاهای مختلف طراحی شده است. این کیت دارای پدهای سر توری حساس به سرعت برای یک تجربهی نوازندگی اصیل و یک ماژول صدا با مجموعهای از کیتها و صداهای از پیش تعیینشده است.
محتویات بسته
پس از باز کردن بستهبندی، بررسی کنید که تمام اجزای ذکر شده در زیر وجود داشته باشند:
- قاب درام الکترونیکی با سرهای توری
- ۴ پد اسنیر/تام تک ناحیهای ۸ اینچی
- ۳ عدد پد سنج منطقهای ۸ اینچی
- دو عدد کنترلر پایی (برای های-هت و کیک درام)
- قفسه درام
- کلیدهای مونتاژ
- جفت چوب درام

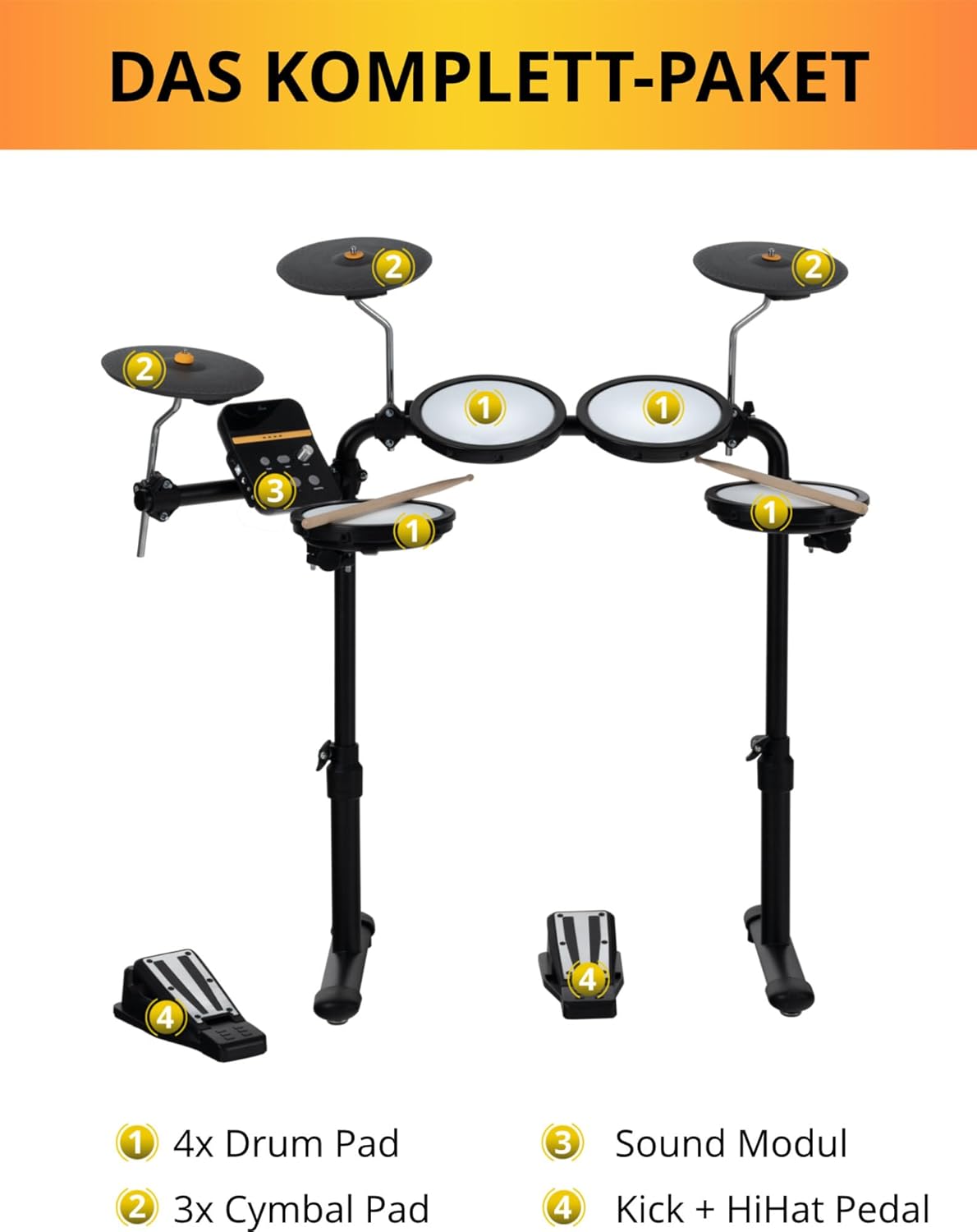

تصویر: نمودار مصور که اجزای اصلی ست درام الکترونیکی XDrum DD-250، شامل پدهای درام، پدهای سنج، ماژول صدا و پدالهای پایی را نشان میدهد.
دستورالعمل های راه اندازی
- باز کردن قطعات: تمام قطعات را با دقت از بسته بندی خارج کرده و آنها را بیرون بکشید.
- قفسه درام را مونتاژ کنید: برای ساخت قفسه اصلی درام، راهنمای مونتاژ موجود در بسته را دنبال کنید. مطمئن شوید که همه اتصالات محکم هستند.
- پدها و سنجها را وصل کنید: ۴ پد درام و ۳ پد سنج را روی قفسه نصب کنید. موقعیت آنها را برای نواختن راحت تنظیم کنید.
- کنترلکنندههای پا را وصل کنید: کنترلرهای پایی های-هت و کیک درام را روی زمین قرار دهید و آنها را به ماژول صدا وصل کنید.
- ماژول صدا را نصب کنید: ماژول صدا را در موقعیتی که به راحتی قابل دسترسی باشد، به درام رک (قفسه درام) محکم کنید.
- کابل های اتصال: هر پد و سنج را با استفاده از کابلهای ارائه شده به ورودی مربوطه در ماژول صدا وصل کنید. مطمئن شوید که همه اتصالات محکم هستند.
- اتصال برق: کابل برق USB را به ماژول صدا و یک منبع تغذیه USB مناسب (مثلاً آداپتور دیواری USB یا پورت USB کامپیوتر) وصل کنید.
تصویر: ست درام الکترونیکی XDrum DD-250 به طور کامل مونتاژ شده است و پدهای درام، پدهای سنج، ماژول صدا و پدالهای پایی را در پیکربندی عملیاتی آنها نشان میدهد.
طراحی جمع و جور DD-250 به آن اجازه میدهد تا در فضاهای کوچک قرار گیرد و تقریباً به 100 در 50 سانتیمتر فضا نیاز دارد. همچنین میتوان آن را در مواقع عدم استفاده برای نگهداری تا کرد.
دستورالعمل های عملیاتی
ماژول صدا تمام شدview
تصویر: مفصل view تصویر پنل کنترل ماژول صدای XDrum DD-250، که دکمههای روشن/خاموش، انتخاب، تنظیم صدا و مترو/پخش را به همراه صفحه نمایش برجسته میکند.
- دکمه پاور: دستگاه را روشن یا خاموش می کند.
- دکمه انتخاب: برای پیمایش بین توابع و پارامترهای مختلف (مثلاً کیتهای درام، آهنگها، تمپو) استفاده میشود.
- کلید تنظیم صدا: میزان صدای خروجی کلی را تنظیم میکند.
- دکمه مترو/پخش: مترونوم را فعال یا غیرفعال میکند و پخش آهنگ را کنترل میکند.
- +/- دکمه ها: برای تنظیم مقادیر یا انتخاب گزینهها استفاده میشود.
عملیات پایه
- روشن کردن: را فشار دهید قدرت دکمه برای روشن کردن درام ست.
- انتخاب کیت درام: استفاده کنید انتخاب کنید برای جابجایی بین ۱۲ کیت درام از پیش تعیینشده، دکمه را فشار دهید. صفحه نمایش شماره کیت را نشان میدهد. از +/- دکمهها برای انتخاب کیت مورد نظر شما.
- تنظیم صدا: را بچرخانید حجم دکمه برای تنظیم سطح شنیداری مورد نظر.
- آهنگهای همراه را پخش کنید: این ماژول شامل 10 آهنگ یکپارچه است. دکمه مترو/بازی برای شروع یا توقف آهنگ، دکمه را فشار دهید. از انتخاب کنید و +/- دکمههایی برای انتخاب آهنگ
- عملکرد مترونوم: برای تمرین با مترونوم، دکمه مترو/بازی دکمه (اگر آهنگی در حال پخش نیست). از انتخاب کنید دکمه برای دسترسی به تنظیمات مترونوم (تمپو، کسر میزان) و تنظیم آن +/- دکمهها. محدودهی مترونوم بین 20 تا 320 ضربه در دقیقه است.
قابلیت اتصال
تصویر: یک نمای نزدیک view از پورتهای ورودی و خروجی مختلف روی ماژول صدای XDrum DD-250، شامل جکهای DC 5V، USB، L/MONO، AUX و PHONE.
- پورت USB: ماژول را برای انتقال دادههای MIDI یا تأمین انرژی به رایانه متصل میکند.
- خروجی L/MONO: به یک متصل می شود ampتقویتکننده، میکسر یا سیستم بلندگوی خارجی.
- ورودی AUX: امکان اتصال دستگاههای صوتی خارجی (مانند تلفن هوشمند، تبلت) برای پخش موسیقی مورد علاقهتان را فراهم میکند.
- خروجی تلفن: برای اتصال هدفون برای تمرین خصوصی.
- ورودی 5 ولت DC: ورودی برق اصلی برای دستگاه.
تصویر: ماژول صدای XDrum DD-250 که به یک آداپتور برق USB متصل شده است، قابلیت تغذیه از طریق USB را نشان میدهد.
فناوری سر مش
تصویر: نمای نزدیکی از یک سر درام توری، که جنس پارچهی آن را برای بازگشت واقعی و تمرین آرام نشان میدهد.
DD-250 دارای پدهای مشبک مخصوصی است که حس نواختن و بازگشت به حالت اولیهی واقعی را، مشابه درامهای آکوستیک، فراهم میکند. این پدهای حساس به سرعت، به قدرت ضربهی شما واکنش نشان میدهند و صداهای بلندتری با ضربات قویتر تولید میکنند. این فناوری، اجرایی ظریف و رسا را تضمین میکند.
تعمیر و نگهداری
- تمیز کردن: از یک پارچه نرم و خشک برای پاک کردن پدها، سنجها و ماژول صدا استفاده کنید. از استفاده از پاککنندههای ساینده یا حلالها خودداری کنید.
- مدیریت کابل: مطمئن شوید که همه کابلها مرتب و منظم هستند و پیچخوردگی یا کشیدگی ندارند تا از آسیب دیدن جلوگیری شود.
- ذخیره سازی: در صورت عدم استفاده، میتوان مجموعه درام را برای نگهداری فشرده تا کرد. در محیط خشک و دور از دمای شدید نگهداری شود.
- تنش پد: به صورت دورهای، میزان کشش سرهای توری را بررسی کنید. در صورت لزوم، با استفاده از کلید درام ارائه شده، آن را تنظیم کنید تا حس و پاسخ بهینه حفظ شود.
عیب یابی
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| صدایی از پدها/سنجها شنیده نمیشود. |
|
|
| پاسخ ناهماهنگ پد. |
|
|
| ماژول صدا روشن نمیشود. |
|
|
مشخصات
- مدل: درام ایکس دی-۲۵۰
- پد: ۴ پد اسنیر/تام مش هد تک ناحیهای ۸ اینچی، ۳ پد سنج ناحیهای ۸ اینچی
- صداها: 68
- کیتهای از پیش تعیینشده: 12
- آهنگهای همخوانی: 10
- مترونوم: ۲۰ تا ۳۲۰ ضربه در دقیقه، میزانهای قابل تنظیم
- اتصال دهنده ها: USB (برای برق/MIDI)، خروجی L/MONO، ورودی AUX، خروجی PHONE، ورودی DC 5V
- منبع تغذیه: یو اس بی (5 ولت مستقیم)
- مواد: توری (لنتها)، پلاستیک (بدنه)
- رنگ: مشکی
- وزن مورد: تقریبا 11.3 کیلوگرم
- ابعاد تا شده: تقریباً 100 در 50 سانتیمتر (در حالت عملیاتی)
گارانتی و پشتیبانی
برای اطلاعات گارانتی و پشتیبانی فنی، لطفاً به مستندات ارائه شده هنگام خرید مراجعه کنید یا از وبسایت رسمی XDrum دیدن کنید. webسایت. فاکتور خرید خود را برای موارد گارانتی نگه دارید.
سازنده: ایکس درام
