SmartFusion2 SoC FPGA - Erroreak hautematea eta Seram memoriaren zuzenketa

Sarrera

Dokumentu honek SmartFusion® 2 gailuen Erroreak hautemateko eta zuzentzeko (EDAC) gaitasunak deskribatzen ditu ausazko sarbide estatikoko memorian (Seram). SmartFusion2 gailuetan inplementatutako EDAC kontrolagailuek errore bakarreko zuzenketa eta errore bikoitzeko detekzioa (SECDED) onartzen dituzte. SmartFusion2-ren Mikrokontrolagailuen Azpisistemaren (MSS) memoria guztiak SECDED-ek babestuta daude. Seram memoria eSRAM_0 edo eSRAM_1 izan daiteke. eSRAM_0 helbide-barrutia 0x20000000 eta 0x20007FFF bitartekoa da eta eSRAM_1 helbide-barrutia 0x20008000 eta 0x2000FFFF bitartekoa.
SECDED gaituta dagoenean:

  • Idazketa-eragiketa batek SECDED kodearen 8 bit kalkulatzen ditu eta 32 datu-bit bakoitzean gehitzen ditu.
  • Irakurketa-eragiketa batek gordetako SECDED kodearekin datuak irakurtzen eta egiaztatzen ditu, 1 biteko erroreen zuzenketa eta 2 biteko erroreak hautemateko laguntzeko.

Demo honetan, EDAC plakako argi-igorle-diodo (LED) keinukariaren bidez eta Erabiltzaile Interfaze grafikoaren bidez (GUI) identifika daiteke.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoriaren zuzenketa - Maila-Bloke DiagramaeSRAM-en EDAC-ek ezaugarri hauek onartzen ditu:

  1. SECDED mekanismoa
  2. ARM Cortex-M3 prozesadoreari eta FPGA ehunari etenaldiak ematen dizkio 1 biteko errorea edo 2 biteko errorea hautematean.
  3. Bit 1 eta 2 biteko erroreen kopurua akatsen kontagailuen erregistroetan gordetzen du.
  4. Azken 1-bit edo 2-bit-eko erroreak eragindako memoria-kokapenaren helbidea gordetzen du.
  5. 1-bit edo 2-bit errore-datuak SECDED erregistroetan gordetzen ditu.
  6. Errore-busen seinaleak ematen dizkio FPGA ehunari.

Ikus UG0443ko EDAC kapitulua: SmartFusion2 eta IGLOO2 FPGA Segurtasun eta Fidagarritasun Erabiltzailearen Gida eta UG0331ko Seram kapitulua: SmartFusion2 Microcontroller Subsystem User Guide.
2.2 Demo-baldintzak
Ondorengo taulak demo diseinua exekutatzeko hardware eta software eskakizunak zerrendatzen ditu.
1. taula • Diseinu-baldintzak

Baldintza Bertsioa
Sistema eragilea 64 biteko Windows 7 eta 10
Hardwarea
SmartFusion2 Segurtasun Ebaluazio Kit:
• FlashPro4 programatzailea
• USB A Mini – B USB kablea
• 12 V-ko egokitzailea
Rev D edo geroago
Softwarea
FlashPro Express Ikusi readme.txt-era file diseinuan aurreikusitakoa files
erreferentzia-diseinu honekin erabiltzen diren software-bertsioetarako.
Liberoa
 System-on-Chip (SoC) softwarea
SoftConsole
Ostalariaren PC kontrolatzaileak USBrako UART kontrolatzaileak
Demo GUI abiarazteko Microsoft.NET Framework 4 bezeroa

Oharra: Gida honetan erakusten diren Libero Smart Diseinua eta konfigurazio pantaila-argazkiak ilustrazioetarako soilik dira.
Ireki Libero diseinua azken eguneraketak ikusteko.
2.3 Aurrebaldintzak
Hasi aurretik:
Deskargatu eta instalatu Libero SoC (inprimakian adierazitako moduan webdiseinu honetarako gunea) ostalari ordenagailuan hurrengo kokapenetik.
https://www.microsemi.com/product-directory/design-resources/1750-libero-soc

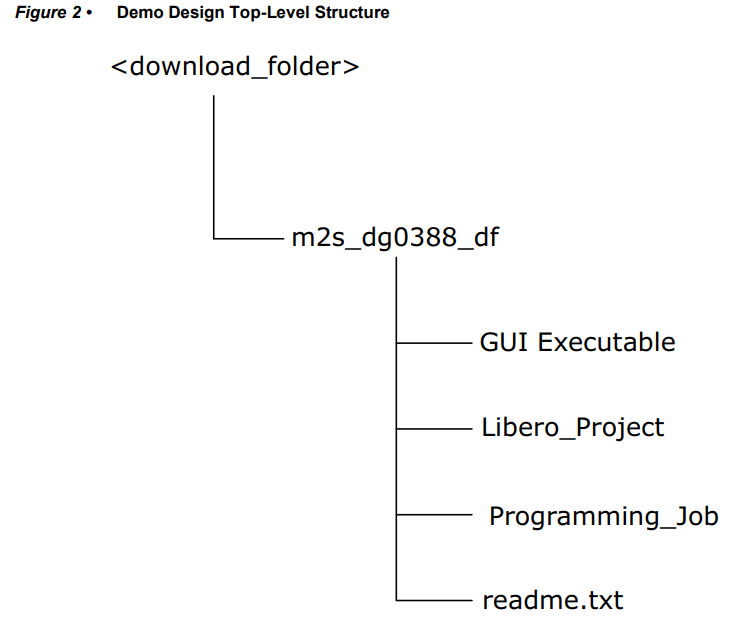

2.3.1 Diseinua Files
Demo diseinua fileDeskargatu daitezke Microsemi-ko hurrengo bidetik webgunea: http://soc.microsemi.com/download/rsc/?f=m2s_dg0388_df
Diseinua filebesteak beste:

  • GUI exekutagarria
  • Libero Proiektua
  • Programazio lana
  • Irakur nazazu file

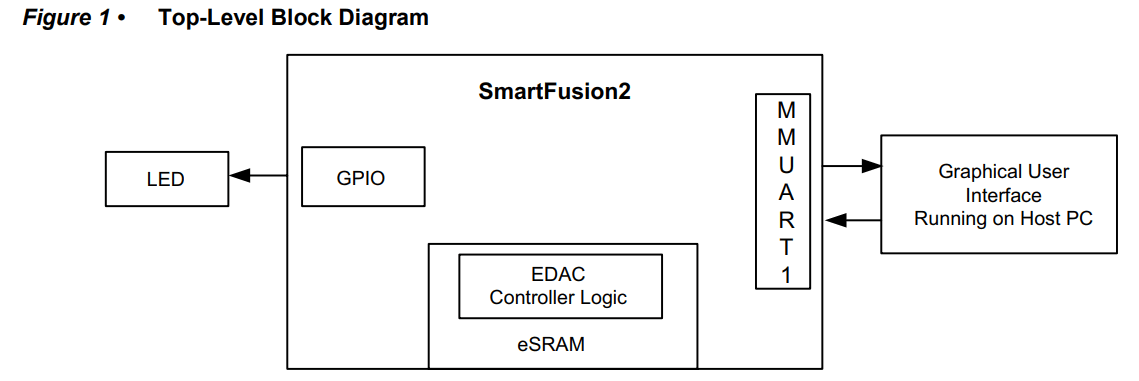

Hurrengo irudiak diseinuaren goi-mailako egitura erakusten du files. Xehetasun gehiagorako, irakurri readme.txt webgunera file.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoriaren zuzenketa - Demo diseinua2.4 Demo Diseinuaren Deskribapena
MSS barruko Seram bakoitza EDAC kontrolagailu dedikatu batek babestuta dago. EDAC-ek 1 biteko errorea edo 2 biteko errorea hautematen du memoriatik datuak irakurtzen direnean. EDAC-ek 1-bit errorea hautematen badu, EDAC kontrolagailuak errore-bit bera zuzentzen du. EDAC gaituta badago 1 biteko eta 2 biteko errore guztietarako, sistema-erregistroetan dagozkien errore-kontagailuak gehitzen dira eta dagozkion etenaldiak eta errore-busen seinaleak sortzen dira FPGA ehunari.
Single Event Upset (SEU) ingurune jasangarrian, Random Access Memory (RAM) ioi astunek eragindako akats iragankorrak izaten dituzte. Hau denbora errealean gertatzen da. Hori frogatzeko, eskuz errore bat sartzen da eta detekzioa eta zuzenketa ikusten da.
Demo diseinu honek zeregin hauek ezartzea dakar:

  • Gaitu EDAC
  • Idatzi datuak Seram-en
  • Irakurri Seram-en datuak
  • Desgaitu EDAC
  • Bit bat edo bi hondatuta
  • Idatzi datuak Seram-en
  • Gaitu EDAC
  • Irakurri datuak
  • 1-bit-eko errore baten kasuan, EDAC kontrolatzaileak errorea zuzentzen du, dagozkion egoera-erregistroak eguneratzen ditu eta 2. urratsean idatzitako datuak ematen ditu 8. urratsean egindako irakurketa-eragiketan.
  • 2 biteko errore baten kasuan, dagokion etenaldia sortzen da, eta aplikazioak datuak zuzendu behar ditu edo eten kudeatzailean dagokion neurria hartu behar du. Demo honetan bi metodo hauek erakusten dira.
    Demo honetan bi proba ezartzen dira: begizta proba eta eskuzko proba, eta bi biteko eta bi biteko erroreetarako aplikagarriak dira.

2.4.1 Begizta proba
Loop Test SmartFusion2-k GUI-tik begizta proba komando bat jasotzen duenean exekutatzen da. Hasieran, errore-kontagailu guztiak eta EDAC erlazionatutako erregistro guztiak RESET egoeran jartzen dira.
Iterazio bakoitzerako urrats hauek exekutatzen dira:

  1. Gaitu EDAC kontrolagailua.
  2. Idatzi datuak Seram memoria-kokapen zehatzera.
  3. Desgaitu EDAC kontrolagailua.
  4. Idatzi 1-bit edo 2-bit-eko erroreak eragindako datuak Seram memoria-kokapen berean.
  5. Gaitu EDAC kontrolagailua.
  6. Irakurri Seram memoria-kokapen bereko datuak.
  7. Bidali 1-bit edo 2-bit erroreak hautemateko eta 1-bit erroreak zuzentzeko datuak 1-bit errorea izanez gero GUIra.

2.4.2 Eskuzko proba
Metodo honek eskuzko probak egiteko aukera ematen du EDAC gaitzeko edo desgaitzeko eta idazteko edo irakurtzeko eragiketa. Metodo hau erabiliz, 1-bit edo 2-bit akatsak sar daitezke josturaren edozein tokitan. Gaitu EDAC eta idatzi datuak zehaztutako helbidean GUI eremuak erabiliz. Desgaitu EDAC eta idatzi 1-bit edo 2-bit hondatutako datuak helbide-kokapen berean. Gaitu EDAC eta irakurri datuak helbide bereko kokapenetik, eta gero plakako LED-ak akatsak hauteman eta zuzentzen jakinarazteko txandakatzen du. Dagokion errore-kontagailua GUIan bistaratzen da. GUI Serial Console-k SmartFusion2-n egindako ekintza guztiak erregistratzen ditu.
Hurrengo irudiak Seram EDAC demo eragiketak erakusten ditu.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoria zuzentzea - ​​Diseinu-fluxua2.5 Demoa exekutatzen
Atal honetan SmartFusion2 Security Evaluation Kit plakaren konfigurazioa, GUI aukerak eta demo diseinua nola exekutatu deskribatzen dira.
2.5.1 Demo konfigurazioa
Ondorengo urratsek demoa nola konfiguratu deskribatzen dute:

  1. Konektatu FlashPro4 programatzailea SmartFusion5 Security Evaluation Kit plakaren J2 konektorera.
  2. Konektatu USB mini-B kablearen mutur bat SmartFusion18 Security Evaluation Kit taulan emandako J2 konektorera. Konektatu USB kablearen beste muturra ostalari ordenagailura. Ziurtatu USB to UART Bridge kontrolatzaileak automatikoki detektatzen direla (Gailu-kudeatzailean egiaztatu daiteke), 4. Irudian, 7. orrialdean ikusten den moduan.
    Oharra: Kopiatu COM atakaren zenbakia serieko ataka konfiguratzeko. Ziurtatu COM ataka kokapena USB Serial Converter D-en bezala zehaztuta dagoela, hurrengo irudian erakusten den moduan.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoria zuzentzea - ​​USB to UART Bridge Drivers

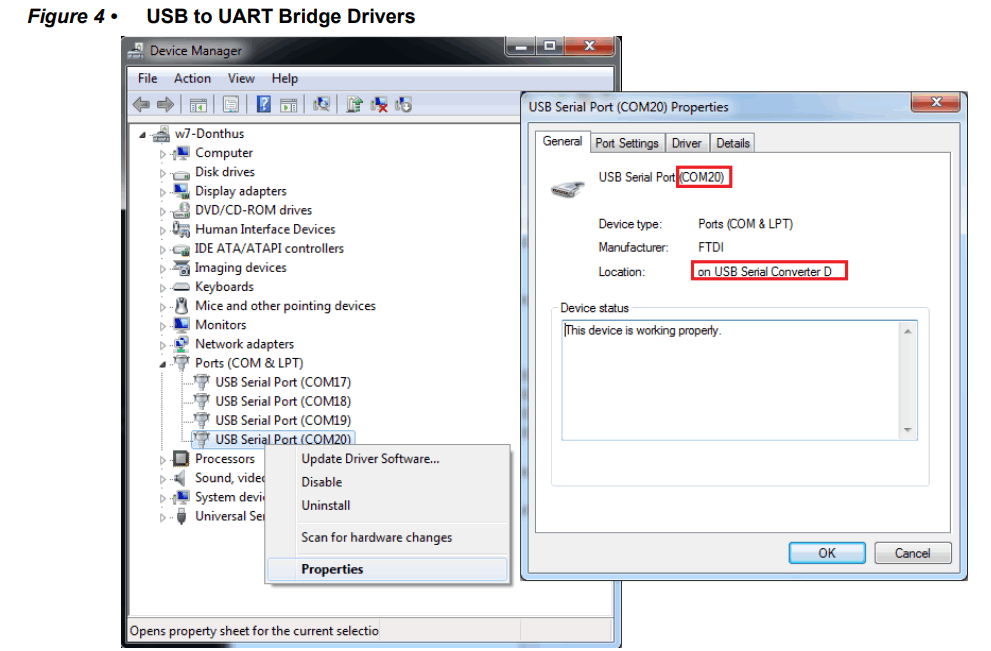

  3. USB to UART zubi kontrolatzaileak instalatuta ez badaude, deskargatu eta instalatu kontrolatzaileak www.microsemi.com/soc/documents/CDM_2.08.24_WHQL_Certified.zip
  4. Konektatu jumperak SmartFusion2 Security Evaluation Kit taulan, hurrengo irudian erakusten den moduan. SW7 elikadura-etengailuaren etengailua itzali egin behar da jumper-konexioak egiten diren bitartean.
    2. taula • SmartFusion2 Security Evaluation Kit Jumper ezarpenak
    Jertsea Ainguratu (Nork) Ainguratu (To)  Iruzkinak
    J22, J23, J24, J8, J3 1 (lehenetsia) 2 Hauek dira SmartFusion2 Security Evaluation Kit plakaren jumper ezarpen lehenetsiak. Ziurtatu jauzi hauek behar bezala ezarrita daudela.
  5.  Konektatu elikadura iturria J18 konektorera.

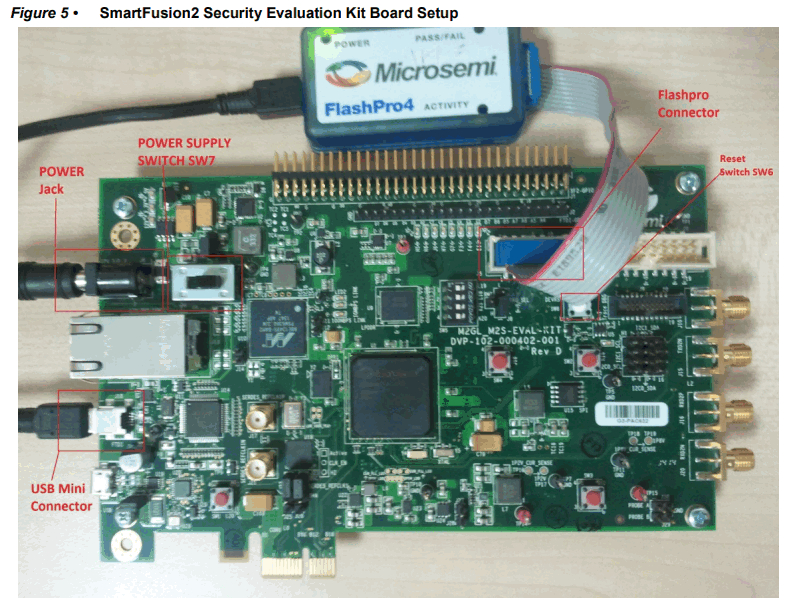

Hurrengo irudian demoa exekutatzeko SmartFusion2 SecuEvaluation Kit-an taularen konfigurazioa erakusten da.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoriaren zuzenketa - Kit-aulkiaren konfigurazioa2.5.2 Erabiltzaile-interfaze grafikoa

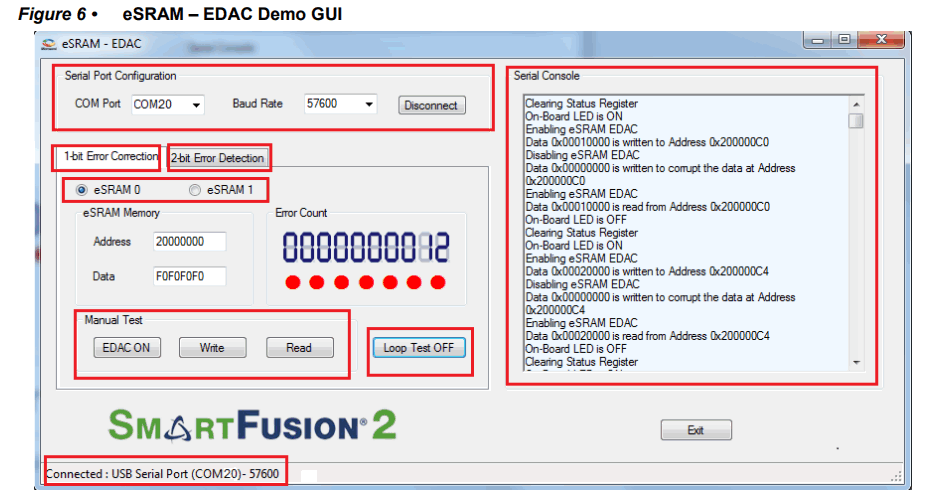

Hurrengo atalean Seram - EDAC demo GUI-i buruz deskribatzen da.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoriaren zuzenketa - Demo GUI

GUI-k funtzio hauek onartzen ditu:

  1. COM ataka eta Baud-tasa hautatzea.
  2.  Biteko erroreak zuzentzeko fitxa edo 1 biteko erroreak hautemateko fitxa hautatzea.
  3. eSRAM0 edo eSRAM1 hautatzea.
  4. Helbide eremua datuak idatzi edo irakurtzeko zehaztutako Seram helbidetik edo honetatik.
  5. Datu-eremua Seram helbidera zehaztutako datuak idazteko edo irakurtzeko.
  6.  Serial Console atala aplikaziotik jasotako egoerari buruzko informazioa inprimatzeko.
  7. EDAC ON/OFF: EDAC gaitzen edo desgaitzen du.
  8. Write: datuak idazteko aukera ematen du zehaztutako helbidean.
  9. Irakurri: zehaztutako helbideko datuak irakurtzeko aukera ematen du.
  10. LOOP test ON/OFF: EDAC mekanismoa begizta metodo batean probatzeko aukera ematen du.

2.5.3 Diseinua exekutatzen
Hurrengo urratsek diseinua nola exekutatu deskribatzen dute:

  1. Piztu hornidura etengailua, SW7.
  2. Programatu SmartFusion2 Security Evaluation kit taula lanarekin file diseinuaren zati gisa eskaintzen da files (\Programming job\eSRAM_0\eSRAM0.job edo \Programming job\eSRAM_1\eSRAM1.job) FlashPro Express softwarea erabiliz, ikus Eranskina: Gailua programatzea FlashPro Express erabiliz, 12. orrialdea.
  3. Sakatu SW6 etengailua programazio arrakastatsuaren ondoren taula berrezartzeko.
  4. Abiarazi EDAC_eSRAM Demo GUI exekutagarria file diseinuan eskuragarri files (\GUI Executable\EDAC_eSRAM.exe). GUI leihoa bistaratzen da, 6. Irudian, 9. orrialdean ikusten den bezala.
  5. Hautatu COM ataka egokia (USB to UART Bridge kontrolatzaileak nora zuzenduta dauden) COM Portua goitibeherako zerrendan.
  6. Hautatu Baud-tasa 57600 gisa eta egin klik Konektatu. Konexioa ezarri ondoren, Konektatu Deskonektatu bihurtzen da.
  7. Hautatu Seram 0 edo Seram 1 programazioaren arabera file 2. urratsean hautatua.

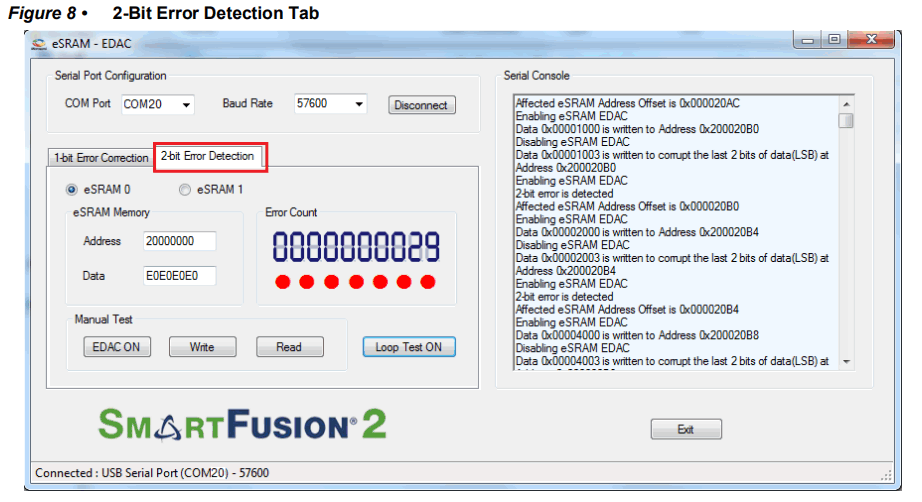

  8. Hautatu 1-bit Erroreen zuzenketa fitxa edo 2-bit Error Detection fitxa, 7. irudian, 10. orrialdean eta 8. irudian, 11. orrialdean erakusten den moduan.
  9. Bi proba mota egin daitezke: Eskuzkoak eta Loop.

2.5.3.1 Begizta proba egitea
Sakatu Loop Test ON. Begizta moduan exekutatzen da non etengabeko zuzenketa eta akatsen detekzioa egiten den. Begizta 200 iteraziorako exekutatzen da. SmartFusion2-n egindako ekintza guztiak GUIko Serieko kontsola atalean erregistratzen dira. 2 biteko erroreak hautemateko begizta probak eragindako errorea Seram helbidearen desplazamendua inprimatzen du Serie kontsolan. Egin klik Loop Test OFF 200 iterazio amaitu ondoren.
3. taula • Loop Testean erabilitako seram memoria-helbideak

Memoria 1 1-Biteko erroreen zuzenketa  2 biteko erroreak hautematea
eSRAM0 0x20000000 0x20002000
eSRAM1 0x20008000 0x2000A000

2.5.3.2 Eskuzko proba egitea
Metodo honetan, erroreak eskuz sartzen dira GUI erabiliz. Erabili urrats hauek 1 biteko erroreen zuzenketa edo 2 biteko erroreen detekzioa exekutatzeko:

  1. Sarrerako Helbidea eta Datuak eremuak (erabili 32 biteko balio hamaseitarrak).
  2. Sakatu EDAC ON.
  3. Sakatu Idatzi.
  4. Sakatu EDAC OFF.
  5. Aldatu besterik ez 1-bit (1-bit errorea zuzentzeko kasuan) edo 2 bit (2-bit errorea hautemateko kasuan) Datu eremuan (errorea sartuz).
  6. Sakatu Idatzi.
  7. Sakatu EDAC ON.
  8. Sakatu Irakurri.
  9. Behatu Errore kopuruaren bistaratzea eta Datuen eremua GUIan. Errore kopuruaren balioa 1 handitzen da.

SmartFusion2-n egindako ekintza guztiak GUI-ko Serial Console atalean erregistratzen dira.
Oharra: 1 biteko Erroreen Zuzenketa fitxatik 2 biteko Erroreak Detektatzeko fitxara aldatzeko edo alderantziz EDAC_eSRAM Demo GUI-n, berrezarri hardware-plaka.Microsemi DG0388 SmartFusion2 SoC FPGA akatsak hautematea eta eSRAM memoriaren zuzenketa - Bit erroreen zuzenketa fitxaMicrosemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoria zuzentzea - ​​Bit Erroreak hautemateko fitxa

2.6 Ondorioa
Demo honek Seram-en SmartFusion2 SECDED gaitasunak erakusten ditu.

Eranskina: Gailua FlashPro Express erabiliz programatzea

Atal honetan SmartFusion2 gailua programazio-lanarekin nola programatu deskribatzen da file FlashPro Express erabiliz.
Gailua programatzeko, egin urrats hauek:

  1. Ziurtatu taulako jumperen ezarpenak 2. taulan, 7. orrialdean, zerrendatutako berdinak direla.
    Oharra: Elikatze-etengailua itzali behar da jumper-konexioak egiten diren bitartean.
  2. Konektatu elikadura-kablea plakako J6 konektorera.
  3. Piztu SW7 elikadura etengailua.
  4. Ostalariaren ordenagailuan, abiarazi FlashPro Express softwarea.

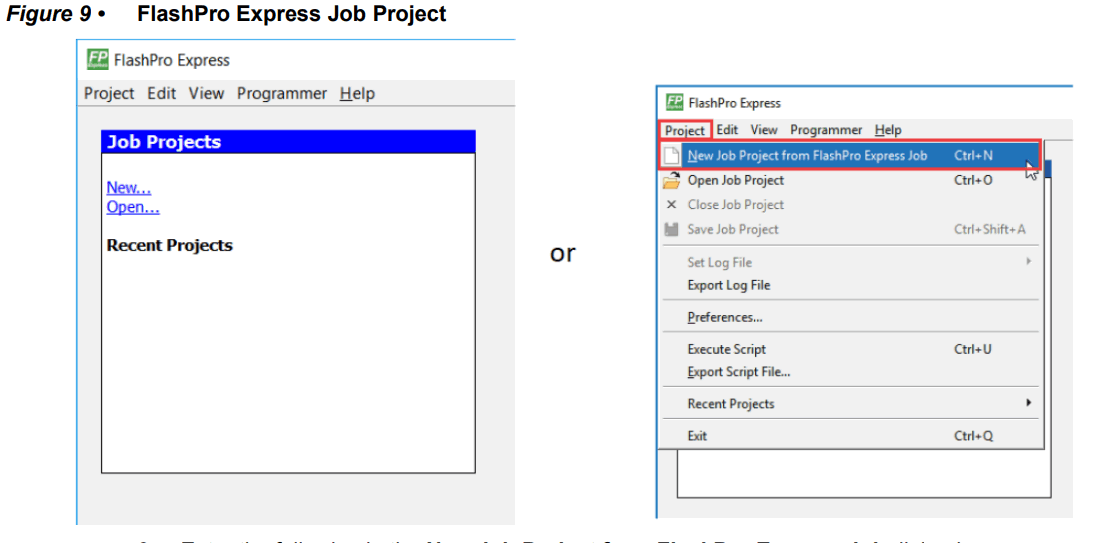

  5. Sakatu Berria edo hautatu Lan-proiektu berria FlashPro Express Lan-proiektua menuko lan-proiektu berri bat sortzeko, hurrengo irudian erakusten den moduan.Microsemi DG0388 SmartFusion2 SoC FPGA akatsak hautematea eta eSRAM memoriaren zuzenketa - Lan proiektua

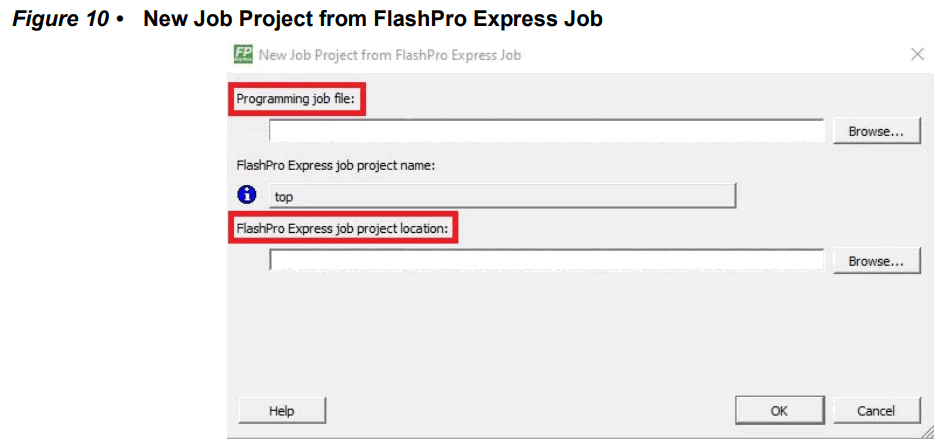

  6. Sartu honako hau FlashPro Express Laneko Lan-proiektu berria elkarrizketa-koadroan:
    • Programazio lana file: Egin klik Arakatu eta nabigatu .job-en kokapenera file kokatzen da eta hautatu file. Kokapen lehenetsia hau da: \m2s_dg0388_df\Programazio lana
    • FlashPro Express lanaren proiektuaren izena: Egin klik Arakatu eta nabigatu proiektua gorde nahi duzun lekura.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoriaren zuzenketa - Lan proiektu berria
  7. Sakatu Ados. Beharrezko programazioa file hautatuta dago eta gailuan programatzeko prest dago.
  8. FlashPro Express leihoa hurrengo irudian agertzen den moduan agertzen da. Berretsi programatzaile-zenbaki bat agertzen dela Programatzailea eremuan. Hala egiten ez badu, berretsi plakako konexioak eta egin klik Freskatu/Berreescaneatu programatzaileak.Microsemi DG0388 SmartFusion2 SoC FPGA akatsak hautematea eta eSRAM memoriaren zuzenketa - Programazioa

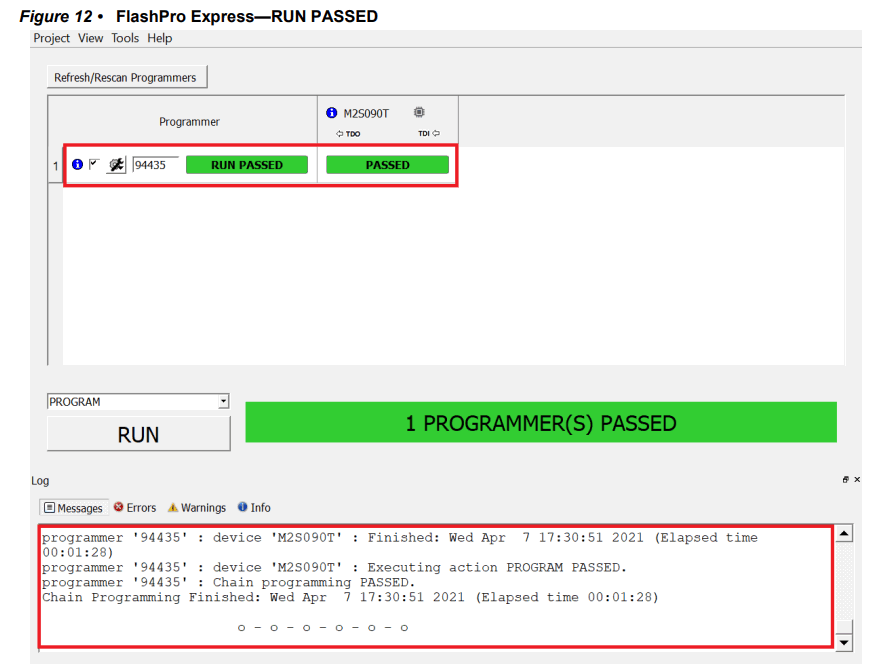

  9. Sakatu RUN. Gailua behar bezala programatzen denean, RUN PASSED egoera bistaratzen da hurrengo irudian erakusten den moduan.Microsemi DG0388 SmartFusion2 SoC FPGA Erroreak hautematea eta eSRAM memoriaren zuzenketa - EGITEA GANATU
  10. Itxi FlashPro Express edo Proiektua fitxan, sakatu Irten.
