Manual del usuario del miniproyector UNIC UC46

1. Introducción

This user manual provides detailed instructions for the operation, setup, and maintenance of your UNIC UC46 Mini Projector. Please read this manual thoroughly before using the product to ensure proper and safe operation. Keep this manual for future reference.

Información de seguridad

• No mire directamente a la lente del proyector cuando la lamp Está encendido.
• Ensure proper ventilation around the projector to prevent overheating. It is recommended to rest the projector after 4-5 hours of continuous operation.
• Mantenga el proyector alejado del agua o de cualquier líquido.
• Utilice únicamente el adaptador de corriente suministrado con el proyector.
• No intente desmontar ni reparar el proyector usted mismo. Contacte con personal de servicio técnico cualificado para obtener ayuda.
• This projector is designed for home entertainment and is not suitable for professional teaching, meetings, or business presentations.

2. Características del producto

• Diseño portátil: Compact and lightweight, ideal for home use, camping, and outdoor parties.
• Brillo alto: 1200 lumens LED lamp for clear and vibrant images.
• Resolución nativa: 800x480 pixels, supporting up to 1920x1080 (Full HD) via input.
• Tamaño de proyección grande: Proyecta imágenes de 34 a 130 pulgadas.
• Múltiples opciones de conectividad: HDMI, VGA, USB, AV, SD Card, and IR.
• Conectividad inalámbrica: Supports WiFi, Miracast, and DLNA for seamless smartphone integration (iOS, Android, Windows).
• Larga vida útil del LED: Lamp life of approximately 20,000 hours.

3. Contenido del paquete

Por favor, marque la casilla correspondiente a los siguientes artículos:

• UNIC UC46 Mini Projector
• Cable de alimentación
• Cable AV 3 en 1
• Mando a distancia
• Manual de usuario (este documento)

4. Producto terminadoview

Familiarize yourself with the different parts and controls of your UNIC UC46 Mini Projector.

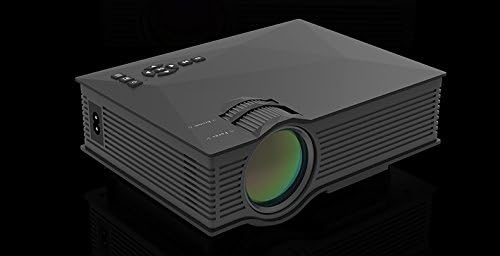

Figura 4.1: Frontal y lateral View of the UNIC UC46 Mini Projector. Shows the main lens, focus wheel, and ventilation grilles.

Figura 4.2: Posterior View of the Projector. Displays various input ports including HDMI, USB, AV, SD card slot, and audio output.

Figura 4.3: Arriba View of the Projector. Shows the control panel buttons for navigation, power, and input selection.

Figure 4.4: Lens Focus and Keystone Adjustment Diagram. Illustrates the location of the lens focus and keystone correction wheels, along with a diagram of the remote control functions.

5. Configuración

5.1 Colocación

Place the projector on a stable, flat surface. Ensure there is adequate space around the projector for ventilation. The projection distance will determine the screen size. Refer to the specifications for recommended distances.

5.2 Conexión de alimentación

1. Connect the power cable to the projector's AC power input port.
2. Plug the other end of the power cable into a standard electrical outlet (100-240V, 50/60Hz).
3. La luz indicadora de encendido del proyector se iluminará.

5.3 Encendido inicial

1. Presione el botón de encendido en el proyector o el control remoto para encender el dispositivo.
2. The projector will display the startup screen.

5.4 Ajuste de imagen

1. Enfocar: Rotate the focus wheel (located near the lens) until the projected image is clear and sharp.
2. Corrección trapezoidal: If the image appears trapezoidal, adjust the keystone correction wheel (usually next to the focus wheel) to square the image.

6. Instrucciones de funcionamiento

6.1 Conexión de dispositivos

The UNIC UC46 projector supports various input sources:

• HDMI: Connect a PC, laptop, DVD player, game console (PS3, PS4), or Smart TV box using an HDMI cable. Select "HDMI" as the input source.
• VGA: Connect a PC or laptop using a VGA cable. Select "VGA" as the input source.
• USB: Inserte una unidad flash USB para reproducir contenido multimedia files (videos, photos, music, text). Select "USB" as the input source and navigate through the files.
• AV: Use the included 3-in-1 AV cable to connect devices with AV output (e.g., older DVD players, VCRs). Select "AV" as the input source.
• Tarjeta SD: Insert an SD card into the slot to play media files. Select "SD" as the input source.

6.2 Conectividad inalámbrica (WiFi)

The projector supports WiFi connectivity for screen mirroring from smartphones (iOS, Android, Windows) and DLNA.

1. Go to the "WiFi" or "Wireless" menu on the projector.
2. Select your WiFi network and enter the password to connect the projector to your home network.
3. For screen mirroring (Miracast/AirPlay):
   • Asegúrese de que su teléfono inteligente y el proyector estén conectados a la misma red WiFi.
   • On your smartphone, enable screen mirroring (e.g., "Screen Mirroring," "Smart View," "AirPlay," "Wireless Display").
   • Seleccione el proyector de la lista de dispositivos disponibles.
4. For DLNA:
   • Asegúrese de que su teléfono inteligente y el proyector estén conectados a la misma red WiFi.
   • Use a DLNA-compatible app on your smartphone to stream media to the projector.

6.3 salida de audio

The projector has a built-in speaker. For enhanced audio, you can connect external speakers or a sound system via the 3.5mm audio output port.

7. Mantenimiento

7.1 Limpieza de la lente

Utilice un paño suave y sin pelusa, especialmente diseñado para lentes ópticas, para limpiar con cuidado la lente del proyector. No utilice limpiadores abrasivos ni disolventes.

7.2 Limpieza del cuerpo del proyector

Limpie el exterior del proyector con un paño suave y seco. Para la suciedad difícil, utilice un paño ligeramente seco.amp Se puede utilizar un paño y luego un paño seco.

7.3 Ventilación

Regularly check that the ventilation grilles are not blocked by dust or debris. Use a soft brush or compressed air to clean them if necessary. Proper airflow is crucial for preventing overheating and extending the projector's lifespan.

7.4 litrosamp Vida

El LED lamp has an estimated life of 20,000 hours. To maximize lamp life, avoid frequent on/off cycles and allow the projector to cool down properly after use.

8. Solución de problemas

9. Especificaciones

Figure 9.1: Detailed Specifications of the UNIC UC46 Mini Projector.

10. Garantía y soporte

Para obtener información sobre la garantía y asistencia técnica, consulte el embalaje del producto o póngase en contacto con su vendedor. Conserve el recibo de compra como comprobante.
