1. Wichtige Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie den Sannover Volt 7.5 kW Elektroboiler installieren, in Betrieb nehmen oder warten. Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden, Verletzungen oder zum Tod führen.
- Professionelle Installation erforderlich: Damit die zweijährige Herstellergarantie gültig ist, muss der Elektroboiler von einem qualifizierten Fachmann installiert werden.
- Professionelle Diagnose und Wartung: Im Falle einer Fehlfunktion ist eine Diagnose durch einen qualifizierten Fachmann erforderlich. Sämtliche Wartungs- und Reparaturarbeiten dürfen ebenfalls nur von einem qualifizierten Fachmann durchgeführt werden. Die Nichteinhaltung dieser Bedingungen führt zum Erlöschen der Garantie.
- Bei Lieferung prüfen: Es ist unbedingt erforderlich, den Zustand des Pakets bei der Lieferung sowohl innen als auch außen zu überprüfen. Ohne Reklamationen zum Zeitpunkt der Lieferung ist kein Umtausch oder keine Rückerstattung möglich.
- Elektrische Sicherheit: Stellen Sie sicher, dass die Stromversorgung den Anforderungen des Heizkessels entspricht (230 V Einphasenstrom / 400 V Dreiphasenstrom).
- Wasseranschlüsse: Stellen Sie sicher, dass alle Wasseranschlüsse sicher und dicht sind.
- Frostschutz: Der Kessel ist als frostbeständig zertifiziert, dennoch wird eine fachgerechte Installation in einer geschützten Umgebung empfohlen.
2. Produktüberschreitungview
Der Sannover Volt 7.5 kW Elektroboiler ist eine komplette Heizanlage für Zentralheizungssysteme mit Heizkörpern oder Fußbodenheizung. Er ist kompakt, leise und verfügt über eine elektronische Modulation.
Hauptmerkmale:
- LCD-Touchscreen
- Integrierte Umwälzpumpe
- 6-Liter-Ausdehnungsbehälter
- Manometer (Druckmessgerät)
- Elektronischer Leistungsregler
- Automatische Frostschutzfunktion
- Einstellbarer Temperaturbereich: 30-80°C
- Frostbeständig zertifiziert
- Intelligente Steuerung, Selbstdiagnose und Fehleranzeige
- Wärmetauscher und Heizelemente aus Edelstahl
- Thermischer Schalter für Notabschaltung

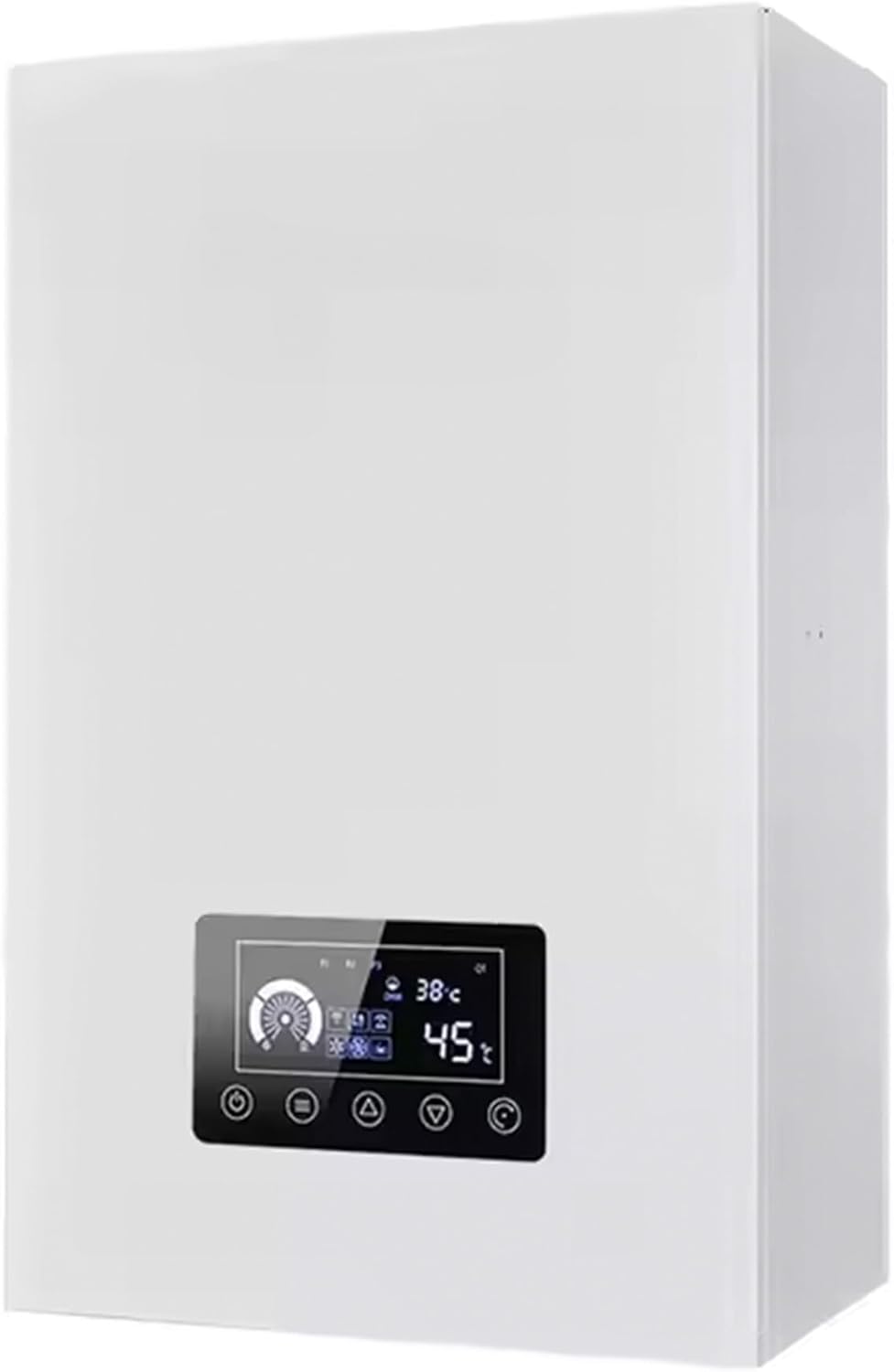

Abbildung 1: Vorderseite view der Sannover Volt Elektroboiler, mit integriertem LCD-Touchscreen.
Abbildung 2: Seite view der Sannover Volt Elektroboiler, die ihre kompakte Bauweise veranschaulicht.
3. Einrichtung und Installation
Notiz: Die Installation muss von einem qualifizierten Fachmann durchgeführt werden.
3.1 Auspacken und Prüfen
- Nehmen Sie den Boiler vorsichtig aus der Verpackung.
- Prüfen Sie das Gerät auf Transportschäden. Melden Sie jegliche Schäden unverzüglich dem Transportunternehmen und dem Lieferanten.
- Prüfen Sie, ob alle in der Packliste aufgeführten Komponenten vorhanden sind.
3.2 Montage des Kessels
Montieren Sie den Heizkessel sicher an einer senkrechten Wand und achten Sie dabei auf ausreichend Freiraum für Belüftung und Wartung. Verwenden Sie die beiliegende Montageschablone (falls vorhanden) zur genauen Positionierung der Bohrlöcher.
3.3 Wasseranschlüsse
Der Heizkessel verfügt über G 3/4"-Wasseranschlüsse. Schließen Sie den Heizkessel an Ihr Zentralheizungssystem an. Dieser Heizkessel dient ausschließlich der Heizung und erzeugt kein direktes Warmwasser. Die Warmwasserbereitung ist nur in Kombination mit einem externen Warmwasserspeicher (ECS-Ballon) mit Heizschlange möglich.

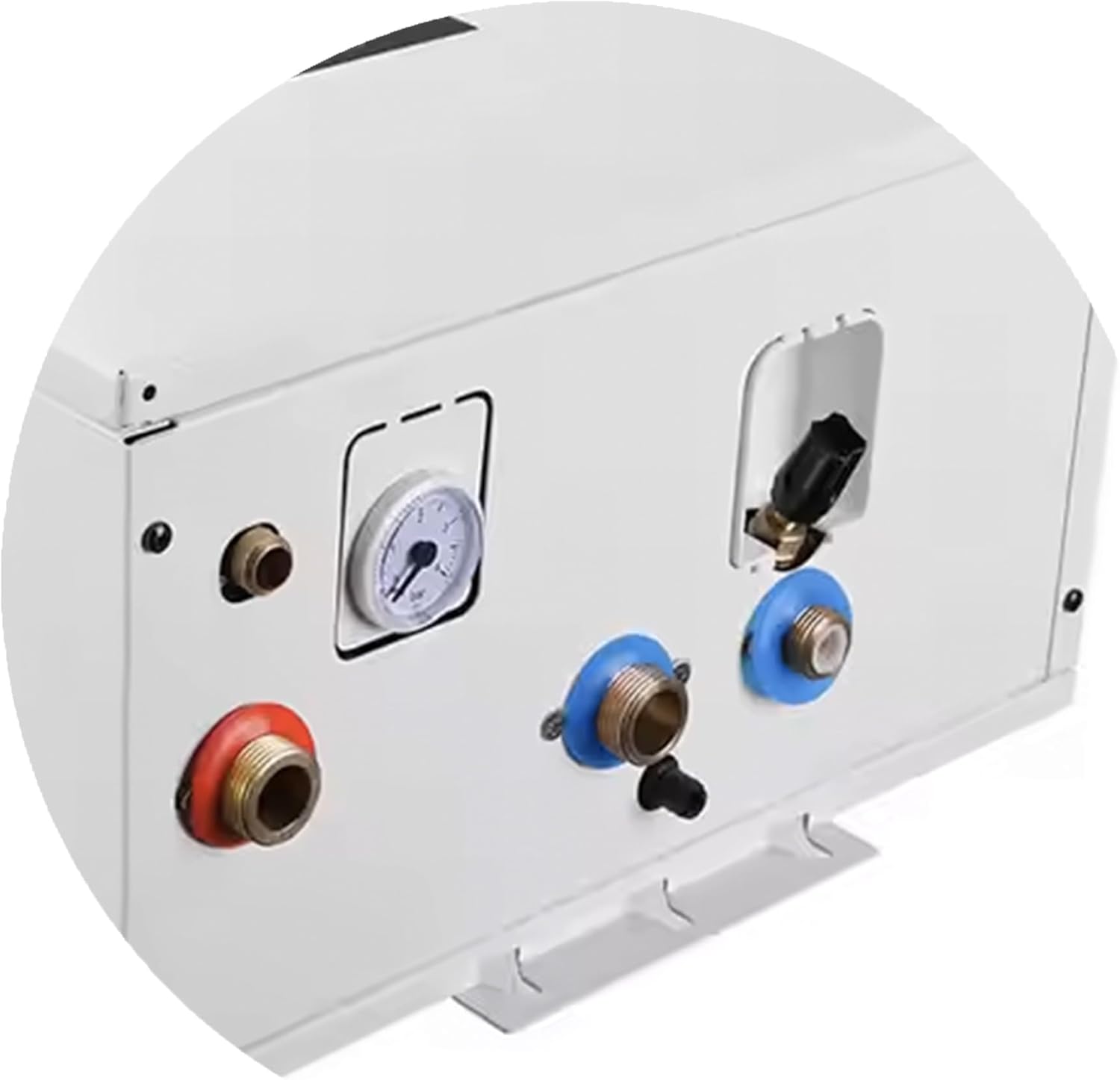

Abbildung 3: Ausführlich view der Anschlusspunkte des Kessels, einschließlich des Manometers und der Wasserzu- und -abflüsse.
3.4 Elektrische Anschlüsse
Der Sannover Volt 7.5 kW Heizkessel ist sowohl für 230-V-Einphasen- als auch für 400-V-Drehstrom geeignet. Achten Sie auf die korrekte Verdrahtung für Ihr Stromnetz. Alle Elektroarbeiten müssen den örtlichen Vorschriften entsprechen und von einem zertifizierten Elektriker durchgeführt werden.
3.5 Befüllen der Anlage
Nachdem alle Anschlüsse hergestellt sind, füllen Sie die Zentralheizungsanlage mit Wasser und entlüften Sie das System. Kontrollieren Sie das Manometer, um sicherzustellen, dass der Systemdruck im empfohlenen Betriebsbereich liegt (maximaler Druck 0.15 MPa).
4. Bedienungsanleitung
Der Sannover Volt Heizkessel ist mit einem intuitiven LCD-Touchscreen für einfache Bedienung ausgestattet.
4.1 Ein-/Ausschalten
Drücken Sie den Ein-/Ausschalter auf dem LCD-Bildschirm, um den Boiler ein- oder auszuschalten.
4.2 Temperatur einstellen
Stellen Sie die gewünschte Heiztemperatur mithilfe der Auf-/Ab-Pfeile auf dem Touchscreen ein. Der Temperaturbereich liegt zwischen 30 °C und 80 °C.
Abbildung 4: Die LCD-Touchscreen-Oberfläche mit Temperaturanzeige und Steuerungsoptionen.
4.3 Bedeutung der Anzeigesymbole
Das LCD-Display zeigt verschiedene Symbole an, die den Betriebszustand, die Einstellungen und mögliche Fehler anzeigen. Eine detaillierte Symbolübersicht finden Sie im vollständigen Handbuch.
4.4 Automatische Frostschutzfunktion
Der Heizkessel verfügt über eine automatische Frostschutzfunktion. Ist diese aktiviert, schaltet sich der Heizkessel automatisch ein, um ein Einfrieren zu verhindern, wenn die Umgebungstemperatur unter einen bestimmten Schwellenwert sinkt.
5. Wartung
Notiz: Sämtliche Wartungs- und Reparaturarbeiten dürfen nur von einem qualifizierten Fachmann durchgeführt werden.
5.1 Regelmäßige Kontrollen
- Systemdruck: Überprüfen Sie regelmäßig den Systemdruck am Manometer. Er sollte innerhalb des empfohlenen Betriebsbereichs liegen.
- Sichtprüfung: Überprüfen Sie den Kessel und die Anschlüsse regelmäßig auf Anzeichen von Lecks, Korrosion oder Beschädigungen.
5.2 Professionelle Wartung
Es wird empfohlen, den Heizkessel jährlich von einem Fachmann warten zu lassen, um optimale Leistung und Langlebigkeit zu gewährleisten. Dies umfasst die Überprüfung der Heizelemente, der Umwälzpumpe, des Ausdehnungsgefäßes und der Sicherheitseinrichtungen.
6. Fehlerbehebung
Der Heizkessel verfügt über Selbstdiagnose- und Fehleranzeigefunktionen. Im Fehlerfall wird ein Fehlercode oder ein Fehlersymbol auf dem LCD-Bildschirm angezeigt.
6.1 Häufige Probleme und Lösungen (Ziehen Sie einen Fachmann hinzu)
- Keine Hitze:
- Stromversorgung prüfen.
- Systemdruck prüfen.
- Überprüfen Sie die Thermostateinstellungen.
- Konsultieren Sie einen Fachmann, wenn das Problem weiterhin besteht oder ein Fehlercode angezeigt wird.
- Niedriger Systemdruck:
- Prüfen Sie das System auf Lecks.
- Das System soll gemäß fachlicher Anleitung wieder unter Druck gesetzt werden.
- Fehlercodes:
Wenn auf dem LCD-Bildschirm ein Fehlercode erscheint, notieren Sie sich diesen und wenden Sie sich zur Diagnose und Reparatur an einen qualifizierten Fachmann. Versuchen Sie nicht, den Heizkessel selbst zu reparieren.
6.2 Aktivierung des Thermoschalters
Der Heizkessel ist mit einem Thermoschalter zur Notabschaltung ausgestattet. Löst dieser Schalter aus, deutet dies auf eine Überhitzung oder einen anderen kritischen Fehler hin. Schalten Sie in diesem Fall sofort die Stromzufuhr zum Heizkessel ab und kontaktieren Sie einen Fachmann.
7. Spezifikationen
| Besonderheit | Spezifikation |
|---|---|
| Modell | Volt7500MT |
| Leistungsabgabe | 7.5 kW |
| Stromversorgung | 230 V Einphasenstrom / 400 V Dreiphasenstrom |
| Maximale Heiztemperatur | 80 °C |
| Maximaler Druck | 0.15 MPa |
| Wasseranschluss | G 3/4" |
| Fassungsvermögen des Ausdehnungsgefäßes | 6 Liter |
| Abmessungen (H x B x T) | 600 x 398 x 214 mm |
| Gewicht | 20 kg |
| Farbe | Weiß |
| Hersteller | Sanover |
8. Garantie und Support
8.1 Herstellergarantie
Der Sannover Volt Elektroboiler wird mit folgendem Lieferumfang geliefert: 2 Jahr HerstellergarantieDiese Garantie gilt nur unter der Voraussetzung, dass der Heizkessel von einem qualifizierten Fachmann installiert, diagnostiziert und gewartet wird. Die Nichteinhaltung dieser Bedingungen führt zum Erlöschen der Garantie.
8.2 Kontaktaufnahme mit dem Support
Für technischen Support, Garantieansprüche oder um einen qualifizierten Servicetechniker zu finden, wenden Sie sich bitte an den Sannover-Kundendienst oder Ihren autorisierten Händler. Halten Sie Ihren Kaufbeleg und die Modellnummer (Volt7500MT) bereit, wenn Sie den Kundendienst kontaktieren.
