Uživatelská příručka k digitálnímu multimetru PEAKMETER PM8237

1. Úvod

The PEAKMETER PM8237 is a high-precision, autoranging digital multimeter designed for professional and home use. It features a 30000-count display with automatic unit symbol indication, True RMS measurement capabilities, and a USB interface for data logging. This manual provides essential information for the safe and effective operation of your PM8237 multimeter.

Mezi klíčové vlastnosti patří:

• 30000 Counts Display with Digital and Analog Bar Graph
• True RMS (TRMS) Measurement
• Měří AC/DC Voltage, AC/DC Current, Resistance, Capacitance, Frequency, Duty Cycle, Diode, Continuity, hFE, and NCV (Non-Contact Voltage)
• USB Interface for PC Connectivity
• Low Pass Filter (LPF) for accurate AC measurements
• MAX/MIN, Data Hold, and Relative Measurement functions
• Automatic Power Off and Low Battery Indication
• Over-range indication: “OL” is displayed
• Backlight for improved visibility in dim conditions

Image 1.1: The PM8237 multimeter highlighting its comprehensive range of functions, including AC/DC Voltage, Current, Resistance, Capacitance, Frequency, Diode, Continuity, HFE, USB Interface, Auto Power Off, and Auto Range.

2. Bezpečnostní informace

To ensure safe operation and avoid damage to the meter, please read and follow all safety instructions carefully. This device complies with EN61010-1, EN61010-2-033, EN61326, CAT.Ⅲ 1000V/CAT.Ⅳ 600V safety standards.

Obecná bezpečnostní opatření:

• Always inspect the test leads for damage (cracks, breaks) before use. Do not use if damaged.
• Neaplikujte voltage or current that exceeds the maximum rated value for the selected range. The maximum voltage allowed between measurement ends and earth is 1000V DC or 1000V AC RMS.
• Ensure the function switch is in the correct position for the measurement you intend to make.
• Be extremely cautious when working with high voltages. Avoid contact with live circuits.
• Pro zajištění přesných údajů vyměňte baterie ihned po zobrazení indikátoru slabé baterie.
• Nepoužívejte měřič, pokud se jeví poškozený nebo pokud je jeho kryt otevřený.
• Používejte měřič pouze tak, jak je uvedeno v tomto návodu; jinak může být narušena ochrana poskytovaná měřidlem.
• Before measuring current, ensure the circuit power is off and the test leads are connected in series with the circuit.
• When measuring resistance, capacitance, or diode, ensure the circuit under test is de-energized and all capacitors are discharged.

3. Konec produktuview

Familiarize yourself with the components and controls of your PM8237 Digital Multimeter.

3.1 Rozložení předního panelu

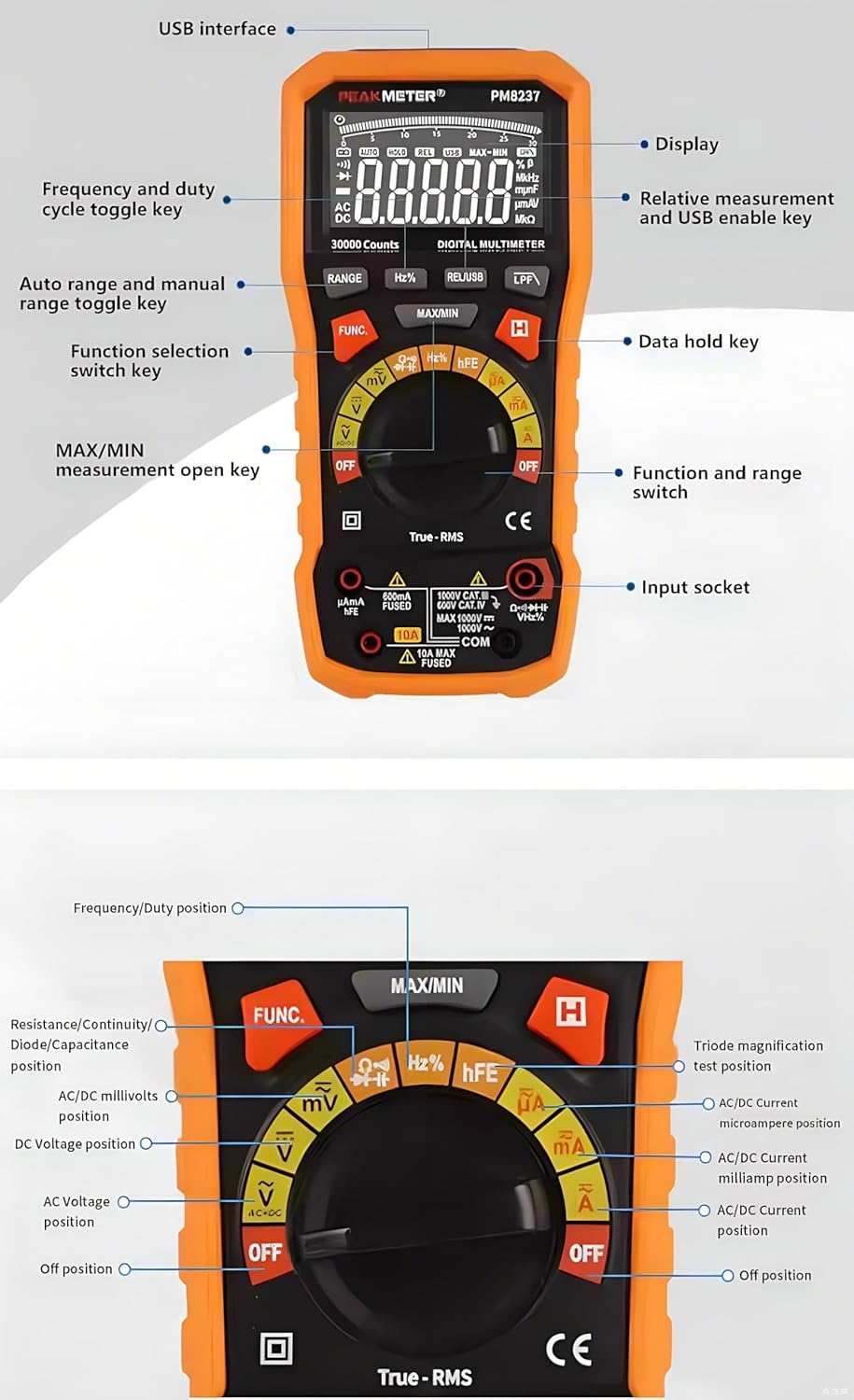

Image 3.1: Detailed diagram of the PM8237's front panel, indicating the display, USB interface, function keys, rotary switch, and input sockets.

1. Zobrazit: 30000-count LCD with backlight and analog bar graph.
2. USB rozhraní: Pro připojení k počítači za účelem přenosu dat.
3. Tlačítko RANGE: Toggles between auto range and manual range.
4. Tlačítko Hz%: Selects frequency or duty cycle measurement.
5. Tlačítko REL/USB: Activates relative measurement mode or enables USB communication.
6. LPF Button: Activates Low Pass Filter for AC voltage/proudové měření.
7. Tlačítko MAX/MIN: Zaznamenává maximální a minimální hodnoty.
8. Tlačítko FUNC: Selects different functions within a single rotary switch position (e.g., AC/DC, Diode/Continuity).
9. Tlačítko HOLD: Zmrazí aktuální údaj na displeji.
10. Otočný přepínač: Selects the main measurement function (e.g., Voltage, Current, Resistance).
11. Vstupní zásuvky:
• COM: Společná svorka pro všechna měření.
• VΩHz: Vstup pro hlasitosttage, Resistance, Frequency, Capacitance, Diode, Continuity, Temperature, NCV.
• mAµA: Vstup pro miliampzde a mikroampaktuální měření.
• 10A: Vstup pro 10 Ampaktuální měření.

3.2 Rozměry

Image 3.2: Physical dimensions of the PM8237 multimeter, measuring 204mm (L) x 94mm (W) x 57mm (H).

4. Nastavení

4.1 Instalace baterie

The PM8237 requires four 1.5V AA batteries for operation. The battery compartment is located on the back of the meter.

1. Ujistěte se, že je multimetr VYPNUTÝ.
2. Vyhledejte kryt přihrádky na baterie na zadní straně jednotky.
3. Pomocí šroubováku povolte šroub(y) zajišťující kryt.
4. Odstraňte kryt.
5. Insert four 1.5V AA batteries, observing the correct polarity (+ and -) as indicated inside the compartment.
6. Nasaďte kryt přihrádky na baterie a utáhněte šroub(y).

Image 4.1: The PM8237 multimeter shown with its carrying case and the four AA batteries required for operation.

4.2 Připojení měřicích kabelů

Always connect the black test lead to the COM input jack. Connect the red test lead to the appropriate input jack based on the measurement type:

• VΩHz: Za svtage, měření odporu, frekvence, kapacity, diod, vodivosti a teploty.
• mAµA: Pro měření proudu do 300 mA.
• 10A: Pro měření proudu do 10 A.

5. Návod k obsluze

This section details how to perform various measurements with your PM8237 multimeter.

5.1 DC svtagMěření (V–)

1. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
2. Turn the rotary switch to the V– position.
3. Připojte měřicí vodiče k DC napětítage source or component to be measured.
4. Přečtěte si svtage hodnota na displeji.

5.2 AC svtagMěření e (V∼)

1. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
2. Turn the rotary switch to the V∼ position.
3. Připojte měřicí vodiče k AC napětítage source or component to be measured.
4. Přečtěte si svtage value on the display. Press the LPF button for measurements in noisy environments.

Obrázek 5.1: Příkladamples of common measurements: DC Voltage, Resistance, Diode Test, DC mA, and DC Amptaky.

5.3 DC Current Measurement (A–, mA–, µA–)

1. Vypněte napájení obvodu.
2. Zasuňte černý měřicí vodič do zdířky COM.
3. For currents up to 300mA, insert the red test lead into the mAµA jack. For currents up to 10A, insert the red test lead into the 10A jack.
4. Turn the rotary switch to the appropriate A–, mA–, or µA– position.
5. Break the circuit and connect the test leads in series with the circuit.
6. Obnovte napájení obvodu a odečtěte hodnotu proudu.

5.4 AC Current Measurement (A∼, mA∼, µA∼)

1. Follow steps 1-5 for DC Current Measurement, but turn the rotary switch to the appropriate A∼, mA∼, or µA∼ position.
2. Read the current value. Press the LPF button for measurements in noisy environments.

5.5 Měření odporu (Ω)

1. Ujistěte se, že obvod je bez napětí a všechny kondenzátory jsou vybité.
2. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
3. Otočte otočný přepínač do polohy Ω.
4. Připojte měřicí vodiče k měřené součástce.
5. Odečtěte hodnotu odporu.

5.6 Měření kapacity (F)

1. Před měřením se ujistěte, že je kondenzátor zcela vybitý.
2. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
3. Turn the rotary switch to the F position.
4. Připojte měřicí vodiče přes kondenzátor.
5. Odečtěte hodnotu kapacity.

5.7 Měření frekvence a pracovního cyklu (Hz%)

1. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
2. Turn the rotary switch to the Hz% position.
3. Připojte měřicí vodiče ke zdroji signálu.
4. Press the Hz% button to toggle between frequency and duty cycle display.

5.8 Diode Test (→|•))

1. Ujistěte se, že je obvod bez napětí.
2. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
3. Turn the rotary switch to the →|•)) position.
4. Press the FUNC button to select Diode Test.
5. Připojte červený měřicí vodič k anodě a černý měřicí vodič ke katodě diody.
6. Přečtěte si dopředu svtagpokles e. Pro kontrolu přepólování vodičů (OL) prohoďte vodiče.

5.9 Continuity Test (•))

1. Ujistěte se, že je obvod bez napětí.
2. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
3. Turn the rotary switch to the →|•)) position.
4. Press the FUNC button to select Continuity Test.
5. Connect the test leads across the circuit or component. A continuous beep indicates continuity (low resistance).

5.10 hFE Measurement

1. Zasuňte černý měřicí vodič do zdířky COM a červený měřicí vodič do zdířky VΩHz.
2. Otočte otočný přepínač do polohy hFE.
3. Insert the transistor leads (E, B, C) into the corresponding hFE socket holes on the meter.
4. Odečtěte hodnotu hFE na displeji.

5.11 Nekontaktní svtage (NCV) Detekce

1. Otočte otočný přepínač do polohy NCV.
2. Přesuňte horní konec multimetru blízko živé zásuvky střídavého proudu.tage zdroj.
3. The meter will emit an audible beep and the NCV indicator will light up, indicating the presence of AC voltage.

5.12 Speciální funkce

• Automatické/manuální nastavení rozsahu: Měřič je ve výchozím nastavení nastaven na automatické přepínání rozsahu. Stiskněte tlačítko RANGE button to switch to manual ranging. In manual ranging, press RANGE opakovaně procházejte dostupné rozsahy.
• Pozastavení dat: Stiskněte tlačítko DRŽET tlačítko pro zmrazení aktuální hodnoty na displeji. Dalším stisknutím tlačítko uvolníte.
• MAX/MIN: Stiskněte tlačítko MAX/MIN button to enter MAX/MIN recording mode. The meter will display the maximum or minimum value measured since activation. Press again to cycle between MAX, MIN, and current reading.
• Relativní měření (REL): Stiskněte tlačítko REL/USB button to store the current reading as a reference value. Subsequent measurements will be displayed as the difference from this reference. Press again to exit.
• Podsvícení: Podsvícení lze aktivovat pro lepší viditelnost za zhoršených světelných podmínek.

6. Údržba

6.1 Čištění

Otřete měřič reklamouamp hadříkem a jemným čisticím prostředkem. Nepoužívejte abrazivní prostředky ani rozpouštědla. Před použitím se ujistěte, že je měřič zcela suchý.

6.2 Výměna baterie

When the low battery indicator appears on the display, replace the batteries as described in Section 4.1. Always use four new 1.5V AA batteries.

6.3 Výměna pojistky

If the current measurement function fails, the fuse may need replacement. Fuse replacement should only be performed by qualified personnel.

1. Ujistěte se, že je multimetr VYPNUTÝ a všechny měřicí vodiče jsou odpojené.
2. Sejměte kryt přihrádky na baterie a baterie.
3. Unscrew the case screws and carefully open the meter casing.
4. Locate the blown fuse (typically near the current input jacks).
5. Replace the fuse with one of the exact same type and rating (e.g., F10A/600V for the 10A range).
6. Carefully reassemble the meter, ensuring all screws are tightened.

7. Řešení problémů

• Bez displeje: Zkontrolujte instalaci baterií a ujistěte se, že nejsou vybité.
• Indikace „OL“: This indicates an over-range condition. The measured value exceeds the current range. Switch to a higher range if available, or the value is simply too high for the meter.
• Nesprávné čtení: Ensure test leads are properly connected, the function switch is in the correct position, and the circuit under test is prepared correctly (e.g., de-energized for resistance). Check battery level.
• Měření proudu nefunguje: Check the fuse as described in Section 6.3.
• Automatické vypnutí: The meter will automatically power off after a period of inactivity to conserve battery life. Press any button or turn the rotary switch to reactivate.

8. Specifikace

Obecné specifikace:

• Zobrazit: 30000 počtů
• Napájení: 4 × 1.5V AA Batteries
• Rozměry: 204 (L) × 94 (W) × 57 (H) mm
• Hmotnost: Přibližně 1 kg (včetně baterií)
• Hodnocení bezpečnosti: EN61010-1, EN61010-2-033, EN61326, CAT.Ⅲ 1000V / CAT.Ⅳ 600V
• Provozní teplota: 0℃ až 40℃ (32℉ až 104℉)
• Skladovací teplota: -10℃ až 50℃ (14℉ až 122℉)
• Vlhkost: <80% RH (nekondenzující)

9. Záruka a podpora

For warranty information and technical support, please refer to the documentation provided with your purchase or contact the seller directly. PEAKMETER products typically come with a manufacturer's warranty covering defects in materials and workmanship.
