Zavedení
Tato příručka obsahuje základní pokyny pro bezpečný a efektivní provoz, nastavení a údržbu vašeho průmyslového šicího stroje s vázaným stehem Juki DNU-1541-7 s jednou jehlou. Před použitím stroje si prosím pečlivě přečtěte tuto příručku, abyste zajistili správné používání a předešli poškození nebo zranění.

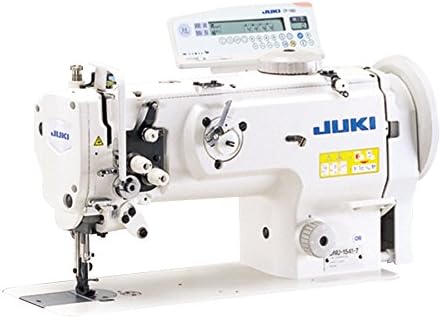

Obrázek: Průmyslový šicí stroj s vázaným stehem Juki DNU-1541-7 s jednou jehlou s bílým tělem, ovládacím panelem nahoře a různými ovládacími prvky viditelnými na přední a boční straně.
Nastavení
1. Vybalení a kontrola
- Opatrně vyjměte všechny součásti z obalu.
- Zkontrolujte všechny díly, zda během přepravy nevykazují známky poškození. Pokud zjistíte jakékoli poškození, ihned kontaktujte svého dodavatele.
- Ujistěte se, že je přítomno veškeré uvedené příslušenství.
2. Instalace stolu a hlavy stroje
Stůl stroje se obvykle dodává smontovaný. Pro umístění hlavy stroje postupujte podle těchto kroků:
- Umístěte hlavu stroje na určený výřez ve stole.
- Upevněte hlavu stroje pomocí dodaných montážních šroubů a podložek. Ujistěte se, že je stabilní a vodorovná.
3. Připojení motoru
- Připojte motor spojky k napájení v souladu s místními elektrotechnickými předpisy a bezpečnostními předpisy.
- Ujistěte se, že je řemen motoru správně nainstalován a napnutý mezi řemenicí motoru a ručním kolem stroje.
4. Sestava stojanu na nitě
- Sestavte stojan na nit a umístěte jej za stroj tak, aby byl stabilní.
- Protáhněte nit vodítky na stojanu nitě.
5. Instalace jehly
- Otáčením ručního kola zvedněte jehelní tyč do nejvyšší polohy.
- Povolte jehlu třamp šroub.
- Vpíchněte novou jehlu (správného typu a velikosti pro váš materiál) plochou stranou k zadní straně stroje a zatlačte ji nahoru až nadoraz.
- Utáhněte jehlu třamp pevně zašroubujte.
6. Navíjení a navlékání cívky
- Navíjení cívky: Nasaďte prázdnou cívku na vřeteno navíječe cívky. Protáhněte nit z cívky napínacím kotoučem a naviňte ji kolem cívky. Zapněte navíječ a nechte stroj běžet střední rychlostí, dokud se cívka nenaplní.
- Horní závit: Postupujte podle očíslované dráhy navlékání vyznačené na stroji a provlékněte nit všemi vodítky, napínacími kotouči, niťovou pákou a nakonec očkem jehly zepředu dozadu.
- Spodní nit: Vložte navinutou cívku do pouzdra cívky a ujistěte se, že se nit správně podává. Vložte pouzdro cívky do člunkového háčku.
- Vytažení cívkové nitě: Přidržte horní nit a otáčením ručního kola směrem k sobě spusťte a zvedněte jehlu, čímž zachytíte nit cívky. Obě nitě protáhněte pod přítlačnou patku a směrem dozadu.
Návod k obsluze
1. Zapnutí/vypnutí
- Zapněte hlavní vypínač umístěný na motoru nebo ovládací skříni.
- Chcete-li přístroj vypnout, vypněte hlavní napájení.
2. Nastavení délky stehu
Délku stehu lze nastavit pomocí voliče nebo páčky pro nastavení délky stehu, která se obvykle nachází na přední straně hlavy stroje. Otáčením voliče délky stehu dle potřeby zvětšíte nebo zmenšíte. Konkrétní délky naleznete na vyznačených místech.
3. Obrácené šití
Pro provedení zpětného stehu (zadního stehu) stiskněte a podržte páčku nebo tlačítko zpětného stehu. Stroj bude šít dozadu, dokud je páčka stisknutá. Uvolněte ji pro obnovení stehu vpřed.
4. Zvedání přítlačné patky
Přítlačnou patku lze zvedat ručně pomocí kolenní páky nebo ruční páky, což umožňuje vkládání a odstraňování látky.
5. Regulace rychlosti
Rychlost šití se ovládá nožním pedálem. Pro nižší rychlost stiskněte jemně, pro vyšší rychlost vyvíjejte větší tlak. Procvičujte si konzistentní ovládání rychlosti.
6. Základní postup šití
- Umístěte látku pod přítlačnou patku.
- Spusťte přítlačnou patku.
- Začněte šít jemným sešlápnutím nožního pedálu.
- Veďte látku plynule strojem.
- Na konci švu použijte funkci zpětného stehu k zajištění stehů.
- Zvedněte přítlačnou patku a vyjměte látku, přičemž odstřihněte nitě.
Údržba
1. Čištění
- Pravidelně čistěte vlákna a prach z oblasti cívky, podávacích zoubků a napínacích kotoučů kartáčem nebo vysavačem.
- Otřete vnější povrch stroje měkkým, suchým hadříkem.
2. Mazání (olejování)
- Řiďte se pokyny k mazání stroje, které jsou obvykle označeny červenými tečkami, nebo specifickými pokyny v kompletní servisní příručce.
- Používejte pouze vysoce kvalitní olej do šicích strojů.
- Pravidelně promazávejte dle použití, při intenzivním používání obvykle denně.
3. Výměna jehly
Jehlu často vyměňujte, zejména při šití hustých materiálů nebo pokud jsou stehy nepravidelné. Tupá nebo ohnutá jehla může způsobit vynechávání stehů a poškození látky.
4. Nastavení napětí
Podle potřeby upravte napětí horní a dolní nitě pro dosažení rovnoměrných stehů. Před šitím vyzkoušejte na zbytku látky. Regulátor horního napětí ovládá horní nit a šroub na pouzdře cívky nastavuje napětí dolní nitě.
Odstraňování problémů
- Vynechané stehy: Zkontrolujte instalaci jehly (plochou stranou dozadu), ujistěte se, že jehla není ohnutá nebo tupá, znovu navlékněte nit do stroje a zkontrolujte napětí nitě.
- Přerušení nitě: Zkontrolujte správnou dráhu navlékání nitě, zkontrolujte, zda na stehové desce nebo pouzdře cívky nejsou otřepy, zajistěte správné napětí nitě a použijte vhodný typ a velikost nitě pro danou jehlu.
- Nerovnoměrné stehy: Upravte napětí nitě (horní i dolní), zajistěte rovnoměrné podávání látky a zkontrolujte správnou kombinaci jehly a nitě.
- Zasekávání stroje: Odstraňte látku, odstraňte všechny zamotané nitě z oblasti cívky a zkontrolujte, zda se v ní nenacházejí cizí předměty.
- Bez napájení: Zkontrolujte připojení napájecího kabelu, ujistěte se, že je hlavní vypínač zapnutý, a ověřte funkčnost zásuvky.
Specifikace
- Značka: JUKI
- Model: DNU-1541-7
- Typ: Průmyslový šicí stroj s jednou jehlou a vázaným stehem
- Motor: Motor spojky (stůl je dodáván smontovaný)
- UPC: 796354896344
- První k dispozici: 2. dubna 2017
Záruka a podpora
Konkrétní informace o záruce naleznete v dokumentaci dodané při nákupu nebo se obraťte na autorizovaného prodejce Juki. Pro technickou podporu nebo servis se obraťte na dodavatele produktu nebo autorizované servisní středisko Juki.
