1. Introducció
Aquest manual proporciona instruccions detallades per al concentrador USB C VENTION, model TOPHB. Aquest adaptador multiport 7 en 1 està dissenyat per ampliar la connectivitat dels vostres dispositius compatibles amb USB-C, oferint una gamma de ports per a la transferència de dades, la sortida de vídeo i el subministrament d'alimentació. Llegiu atentament aquest manual abans d'utilitzar el producte per garantir-ne el funcionament correcte i la seva longevitat.
2. Producte acabatview
El concentrador USB C VENTION (model TOPHB) és un adaptador versàtil 7 en 1 que integra ports essencials en un disseny compacte. És compatible amb diversos dispositius USB-C, com ara ordinadors portàtils, tauletes i telèfons intel·ligents.
Contingut del paquet:
- Concentrador USB C VENTION (model TOPHB)
- Manual d'usuari
Característiques principals:
- Port HDMI: Admet sortida de vídeo 4K a 30 Hz per a pantalles externes.
- Port USB-C PD: Proporciona fins a 100 W de potència per a una càrrega ràpida.
- Ports USB 3.0 (x3): Ofereix transferència de dades d'alta velocitat de fins a 5 Gbps.
- Lector de targetes SD: Admet targetes SD estàndard.
- Lector de targetes TF (Micro SD): Admet targetes Micro SD.
- Lectura i escriptura simultànies de targetes SD/TF.
- Aliatge d'alumini resistent casing per a una dissipació eficient de la calor.
- Indicador LED blau per a l'estat de funcionament.
Imatge: El concentrador USB C VENTION connectat a un ordinador portàtil, mostrantasinels seus múltiples ports, incloent-hi HDMI, USB-C PD, USB 3.0 i ranures per a targetes SD/TF, amb diversos perifèrics com una unitat USB i targetes de memòria.
3. Instruccions de configuració
El concentrador USB C VENTION està dissenyat per a una funcionalitat plug-and-play, sense necessitat de controladors addicionals per a la majoria de sistemes operatius.
Connexió del concentrador:
- Localitza un port USB-C disponible al dispositiu amfitrió (ordinador portàtil, tauleta o telèfon intel·ligent).
- Inseriu fermament el connector USB-C del concentrador VENTION al port USB-C del dispositiu.
- Un indicador LED blau al concentrador s'il·luminarà, confirmant que el concentrador està encès i llest per al seu ús.
Imatge: El concentrador USB C VENTION amb l'indicador LED blau encès, que indica que està connectat correctament i funciona.
4. Instruccions de funcionament
Sortida de vídeo HDMI 4.1
Connecteu un monitor o televisor extern al port HDMI del concentrador per obtenir una sortida de vídeo d'alta definició.
- Admet resolucions de fins a 4K (3840x2160) a 30Hz.
- La configuració de la pantalla del dispositiu es pot configurar per al mode mirall (pantalla duplicada) o el mode ampliat (pantalla separada).
Imatge: Una representació visual de la connexió d'un ordinador portàtil a un monitor extern mitjançant el concentrador, que mostra opcions per duplicar la pantalla o ampliar-la.
Transferència de dades USB 3.0 4.2
Els tres ports USB 3.0 permeten connectar diversos perifèrics USB i transferir dades a alta velocitat.
- Connecteu unitats flash USB, discs durs externs, teclats, ratolins i altres dispositius USB.
- Velocitats de transferència de dades de fins a 5 Gbps.

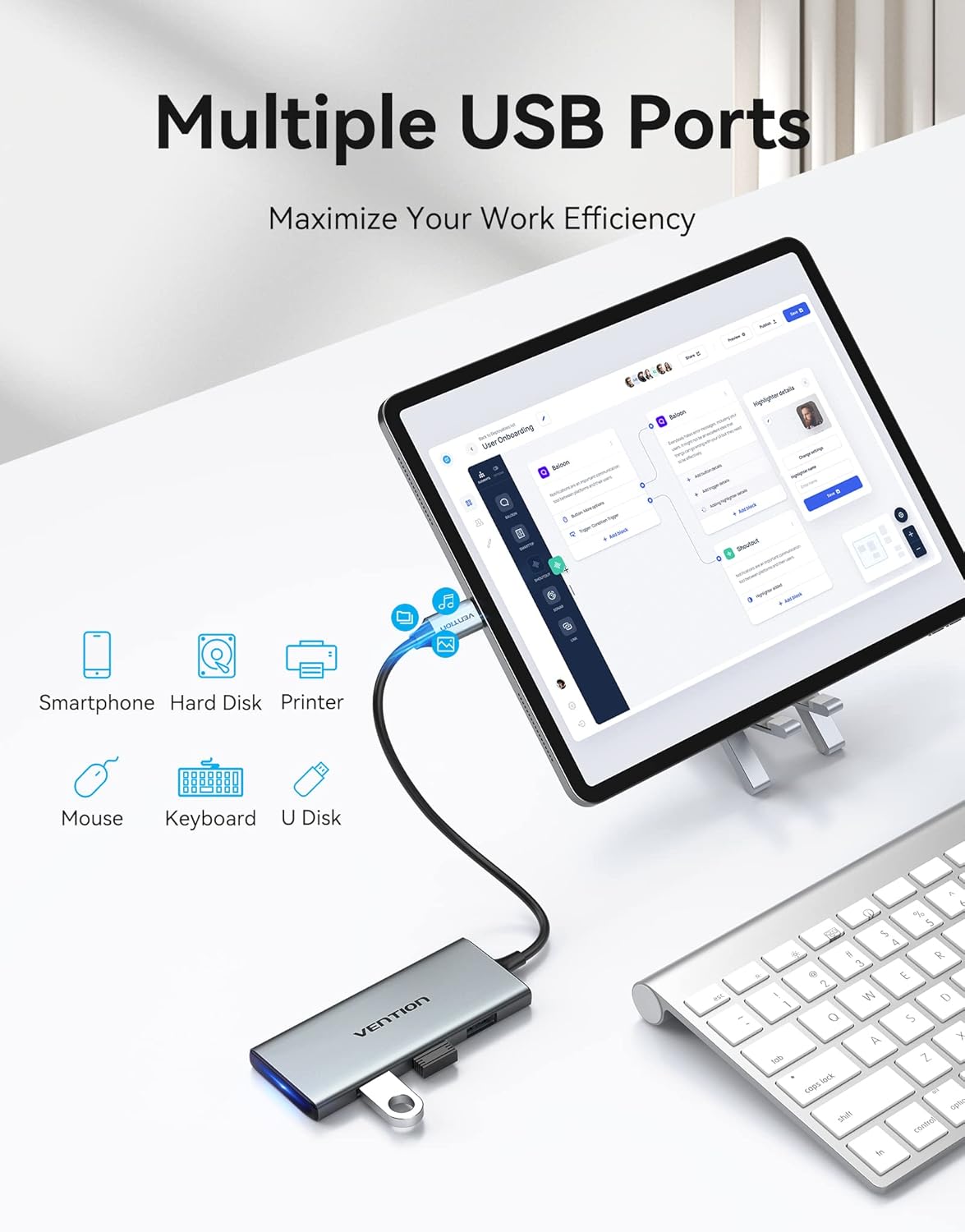

Imatge: Una tauleta connectada al concentrador USB C VENTION, que demostra l'ús de diversos ports USB per connectar un teclat i una unitat USB, millorant la productivitat.
Lector de targetes SD/TF 4.3
Els lectors de targetes integrats admeten targetes SD i Micro SD (TF) estàndard, cosa que permet un accés ràpid als continguts multimèdia. files.
- Inseriu les targetes SD o TF a les seves respectives ranures.
- Admet lectura i escriptura simultànies per a tots dos tipus de targeta.
- Velocitat de lectura/escriptura de fins a 70 MB/s.
Imatge: Un concentrador USB C VENTION connectat a un ordinador portàtil, amb una targeta SD inserida a la ranura, que il·lustra la funcionalitat del lector de targetes per transferir fotos i vídeos des d'una càmera.
4.4 Càrrega de subministrament d'energia (PD)
El port USB-C PD us permet carregar el dispositiu amfitrió mentre feu servir el concentrador.
- Connecteu l'adaptador de corrent USB-C original al port USB-C PD del concentrador.
- Admet un subministrament d'energia de fins a 100 W al dispositiu amfitrió.
Imatge: El concentrador USB C VENTION connectat a un ordinador portàtil i a un adaptador de corrent, demostrant la seva capacitat de càrrega de 100 W Power Delivery.
4.5 Vídeo oficial del producte
Vídeo: Un vídeo oficial del producte de Vention showcasinles característiques i l'ús de l'estació de connexió USB-C 7 en 1, incloent-hi el seu disseny compacte, els diversos ports i les opcions de connectivitat.
5. Manteniment
Per garantir la longevitat i el rendiment òptim del vostre concentrador USB C VENTION, seguiu aquestes pautes de manteniment:
- Neteja: Feu servir un drap suau i sec per netejar el centre. Eviteu netejadors líquids o materials abrasius.
- Emmagatzematge: Guardeu el concentrador en un lloc fresc i sec, allunyat de la llum solar directa i de temperatures extremes.
- Manipulació: Eviteu deixar caure el cub o sotmetre'l a impactes forts.
- Dissipació de calor: L'aliatge d'alumini casing està dissenyat per a una dissipació de calor eficient. Assegureu-vos que el concentrador estigui col·locat en una zona ben ventilada durant un ús prolongat.
6. Solució De Problemes
Si teniu problemes amb el vostre concentrador USB C VENTION, consulteu els problemes i solucions habituals següents:
| Problema | Causa possible | Solució |
|---|---|---|
| No es mostra cap pantalla al monitor extern. | Connexió de cable incorrecta; resolució incompatible; dispositiu amfitrió no configurat per a una pantalla externa. | Assegureu-vos que el cable HDMI estigui connectat correctament. Comproveu la configuració de la pantalla del dispositiu amfitrió (per exemple, Configuració de pantalla de Windows, Preferències del sistema de macOS > Pantalles) per detectar i configurar el monitor extern. Proveu un altre cable HDMI. |
| Dispositius USB no reconeguts. | Connexió fluixa; alimentació insuficient; problema amb el controlador del dispositiu. | Assegureu-vos que els dispositius USB estiguin ben connectats al concentrador. Si feu servir un dispositiu d'alta potència, connecteu un adaptador de corrent al port PD del concentrador. Intenteu connectar el dispositiu USB directament al dispositiu amfitrió per descartar problemes específics del dispositiu. |
| Càrrega lenta a través del port PD. | L'adaptador de corrent no és suficient; problema amb el cable. | Assegureu-vos que feu servir un adaptador de corrent capaç de subministrar prou aiguatage (per exemple, 100 W per a la velocitat màxima). Feu servir un cable USB-C a USB-C d'alta qualitat que admeti Power Delivery. |
| No s'han detectat targetes SD/TF. | Targeta no completament inserida; problema de format de la targeta. | Assegureu-vos que la targeta estigui completament i correctament inserida a la ranura. Proveu la targeta en un altre dispositiu per comprovar si la targeta en si és defectuosa. |
Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb el servei d'atenció al client de VENTION per obtenir més ajuda.
7. Especificacions
| Característica | Detall |
|---|---|
| Número de model | TOPHB |
| Interfície del maquinari | HDMI, MicroSD, Thunderbolt, USB 3.0 |
| Sortida HDMI | 4K@30Hz |
| Port PD USB-C | Fins a 100 W de subministrament d'energia |
| Ports USB 3.0 | 3 ports, transferència de dades de 5 Gbps |
| Lector de targetes | Ranures per a targetes SD i TF (Micro SD), lectura/escriptura simultànies |
| Dispositius compatibles | Disc dur, teclats, ordinadors portàtils, monitors, telèfons intel·ligents |
| Característiques especials | Càrrega ràpida, Transferència ràpida de dades, Resistent a la calor, Llum indicadora, Lleuger |
| Pes de l'article | 2.46 unces |
| Dimensions del paquet | 7.09 x 3.58 x 1.02 polzades |
8. Garantia i Suport
Per obtenir informació sobre la garantia, assistència tècnica o qualsevol consulta sobre el vostre concentrador USB C VENTION, consulteu la pàgina oficial de VENTION. weblloc web o contacteu directament amb el servei d'atenció al client. Conserveu el rebut de compra per a reclamacions de garantia.
Podeu visitar la botiga VENTION per a més informació: Botiga oficial VENTION
