ANDSKY Apex 50 Electric Bike User Manual

1. تعارف

Welcome to the ANDSKY Apex 50 Electric Bike user manual. This guide provides essential information for the safe assembly, operation, maintenance, and troubleshooting of your new electric bike. Please read this manual thoroughly before your first ride to ensure optimal performance and safety.

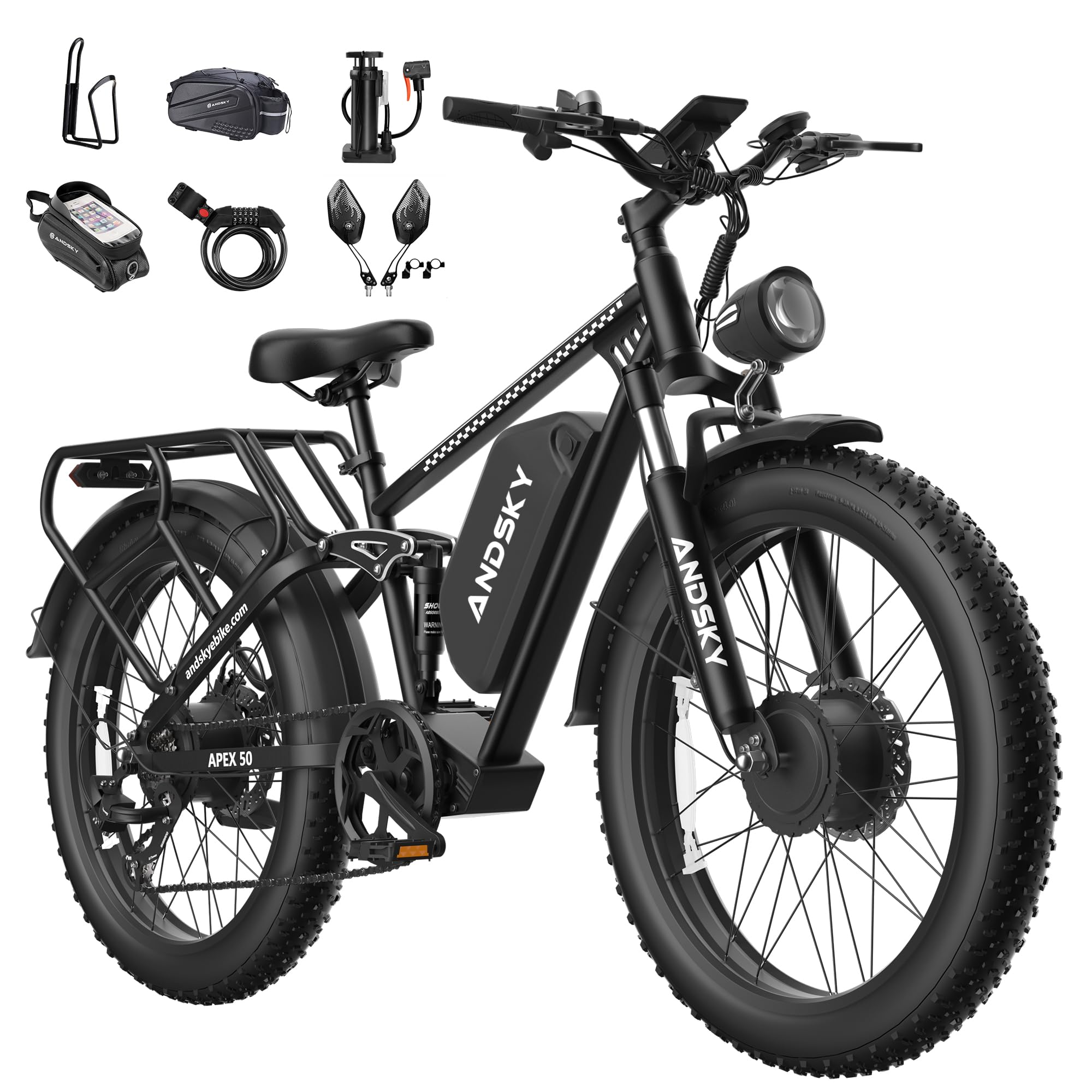

Figure 1: ANDSKY Apex 50 Electric Bike (48V Standard model)

2. حفاظتی معلومات

Your safety is paramount. Adhere to all local traffic laws and regulations. Always wear a helmet and appropriate safety gear when riding. Perform a pre-ride inspection before each use.

• ہیلمٹ کا استعمال: ہمیشہ تصدیق شدہ ہیلمٹ پہنیں۔
• سواری سے پہلے کی جانچ: Inspect brakes, tires, battery, and all fasteners before each ride.
• بریک لگانا: Familiarize yourself with the dual hydraulic disc brakes. Test them at low speeds.
• مرئیت: Ensure the headlight and taillight are functional, especially when riding in low light conditions.
• موسمی حالات: گیلے یا پھسلن والے حالات میں سواری کرتے وقت احتیاط برتیں۔
• وزن کی حد: 350 پونڈ (158.75 کلوگرام) کی زیادہ سے زیادہ بوجھ کی گنجائش سے تجاوز نہ کریں۔

3. پیکیج کے مشمولات

پیکج کھولنے پر، تصدیق کریں کہ درج ذیل تمام اشیاء شامل ہیں:

• الیکٹرک بائیک x 1
• Installation Tool Set x 1
• بیٹری ایکس 1
• بیٹری چارجر x 1۔
• Instruction Manual x 1 (This document)
• Bike Lock x 1
• Bike Frame Bag x 1
• Rear Bike Rack Bag x 1
• Bike Water Bottle Holder x 1
• Bike Pump x 1
• Bike Mirror x 1

4. سیٹ اپ اور اسمبلی

The ANDSKY Apex 50 Electric Bike requires some assembly. Use the provided installation tool set to complete the following steps:

1. پیک کھولنا: پیکیجنگ سے تمام اجزاء کو احتیاط سے ہٹا دیں۔
2. ہینڈل بار کی تنصیب: ہینڈل بار کو تنے سے جوڑیں، اس بات کو یقینی بناتے ہوئے کہ یہ مرکز میں ہے اور محفوظ طریقے سے سخت ہے۔
3. فرنٹ وہیل کی تنصیب: Install the front wheel, ensuring the disc brake rotor is correctly aligned with the caliper.
4. پیڈل کی تنصیب: Attach the pedals. Note that pedals are typically marked 'L' for left and 'R' for right. Thread them in the correct direction (left pedal counter-clockwise, right pedal clockwise).
5. سیٹ پوسٹ اور سیڈل: سیٹ پوسٹ کو فریم میں داخل کریں اور آرام دہ سواری کے لیے سیڈل کی اونچائی کو ایڈجسٹ کریں۔ فوری ریلیز لیور کے ساتھ محفوظ کریں۔
6. بیٹری کی تنصیب: Insert the removable lithium battery into its compartment and lock it securely.

Figure 2: Removable Lithium Battery for easy installation and charging.

Figure 3: The 48V model features a single crown hydraulic dual full suspension fork.

5. آپریٹنگ ہدایات

Understand the controls and features of your Apex 50 for a safe and enjoyable ride.

• پاور آن/آف: موٹر سائیکل کو آن یا آف کرنے کے لیے ڈسپلے پر موجود پاور بٹن کو دبا کر رکھیں۔
• Pedal-Assist System (PAS): The bike features a pedelec system with multiple assist levels. Use the '+' and '-' buttons on the handlebar control to adjust the level of motor assistance while pedaling.
• تھروٹل موڈ: Engage the throttle for power without pedaling. The bike can reach speeds up to 35 MPH.
• گیئر شفٹنگ: Your bike is equipped with a 7-speed gear system. Use the trigger shifter to change gears according to terrain and desired speed.
• بریک لگانا: The dual hydraulic disc brakes provide strong stopping power. Apply both front and rear brakes smoothly and simultaneously for effective deceleration.
• ڈیجیٹل ڈسپلے: The handlebar-mounted digital display shows speed, battery level, pedal-assist level, and other ride data.
• کروز کنٹرول: To engage cruise control, hold the throttle and then press and hold the minus button for a few seconds.

Figure 4: The bike is equipped with hydraulic oil brakes for reliable stopping power.

6 دیکھ بھال

باقاعدگی سے دیکھ بھال آپ کی الیکٹرک بائیک کی لمبی عمر اور محفوظ آپریشن کو یقینی بناتی ہے۔

• بیٹری کی دیکھ بھال:
  • پہلے استعمال سے پہلے بیٹری کو پوری طرح سے چارج کریں۔
  • صرف فراہم کردہ چارجر استعمال کریں۔
  • زیادہ چارج نہ کریں یا بیٹری کو مکمل طور پر ختم نہ کریں۔
  • جب استعمال میں نہ ہو تو بیٹری کو ٹھنڈی، خشک جگہ پر رکھیں۔
• ٹائر پریشر: Regularly check and maintain the tire pressure. The 26x4 inch fat tires require specific pressure for optimal performance and comfort. Refer to the tire sidewall for recommended pressure.
• بریک معائنہ: Check brake pads for wear and brake levers for proper function. Ensure hydraulic lines are free from leaks.
• سلسلہ چکنا: ہموار گیئر کی تبدیلیوں اور پہننے سے بچنے کے لیے زنجیر کو صاف اور چکنا رکھیں۔
• فاسٹینر چیک: Periodically inspect all bolts and nuts for tightness, especially on critical components like the handlebars, wheels, and seat post.
• صفائی: موٹر سائیکل کو ڈی سے صاف کریں۔amp کپڑا ہائی پریشر واشرز کو براہ راست بجلی کے اجزاء پر استعمال کرنے سے گریز کریں۔
• معطلی: Inspect the front and mid-mounted shock absorbers for proper function and cleanliness.

Figure 5: The removable battery can be charged on or off the bike.

Figure 6: The 26 x 4 inch fat tires provide stability and traction.

7 خرابیوں کا سراغ لگانا

This section addresses common issues you might encounter with your Apex 50 Electric Bike.

8. وضاحتیں

Figure 7: Key dimensions and features of the dual suspension electric bike.

9. وارنٹی اور سپورٹ

The ANDSKY Apex 50 Electric Bike comes with a 1 سال کی محدود وارنٹی. This warranty covers manufacturing defects under normal use. For warranty claims, technical support, or any inquiries, please contact ANDSKY customer service through the retailer where the product was purchased or visit the official ANDSKY webسائٹ

رابطہ کی معلومات: Please refer to your purchase documentation or the ANDSKY brand store for the most current support contact details.
