1. تعارف
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new Hitachi 565 L Top Mount Refrigerator, model HRTN8565DF. This appliance features an Inverter control system, Dual Fan Cooling, Dual Sensing Control, and a convenient Touch Screen Controller. Please read this manual thoroughly before using the refrigerator and keep it for future reference.

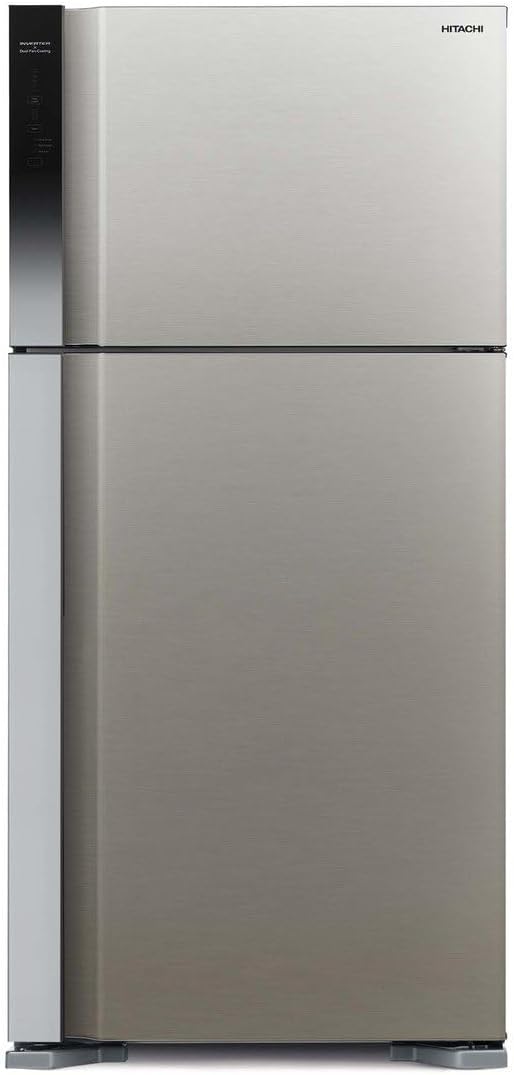

تصویر 1.1: سامنے view of the Hitachi 565 L Top Mount Refrigerator in Brilliant Silver.
2. حفاظتی معلومات
Always follow basic safety precautions when using this appliance to reduce the risk of fire, electric shock, or injury. Keep this manual accessible for quick reference.
- اس بات کو یقینی بنائیں کہ ریفریجریٹر مناسب طریقے سے گراؤنڈ ہے۔
- اس آلے میں آتش گیر پروپیلنٹ کے ساتھ ایروسول کین جیسے دھماکہ خیز مواد کو ذخیرہ نہ کریں۔
- وینٹیلیشن کے سوراخوں کو رکاوٹ سے پاک رکھیں۔
- ڈیفروسٹنگ کے عمل کو تیز کرنے کے لیے مکینیکل آلات یا دیگر ذرائع استعمال نہ کریں، سوائے مینوفیکچرر کے تجویز کردہ۔
- ریفریجرینٹ سرکٹ کو نقصان نہ پہنچائیں۔
- آلات کے فوڈ اسٹوریج کمپارٹمنٹ کے اندر برقی آلات استعمال نہ کریں، جب تک کہ وہ مینوفیکچرر کی طرف سے تجویز کردہ قسم کے نہ ہوں۔
3. سیٹ اپ
3.1 پیک کھولنا
Carefully remove all packaging materials. Inspect the refrigerator for any damage that may have occurred during transit. Report any damage to your retailer immediately.
3.2 جگہ کا تعین
Place the refrigerator on a firm, level floor. Ensure there is adequate space around the unit for proper ventilation. Refer to the product dimensions for clearance requirements:
- پروڈکٹ کے طول و عرض (D x W x H): 80 x 65 x 180 سینٹی میٹر
- آئٹم کا وزن: 90 کلوگرام
The refrigerator is designed for freestanding installation. Avoid direct sunlight or heat sources. Ensure the door hinges are on the right side as specified.
3.3 ابتدائی پاور آن
After placement, wait at least 2-4 hours before plugging the refrigerator into a 220 Volt power outlet. This allows the refrigerant to settle. Once plugged in, the refrigerator will begin cooling. Allow several hours for the internal temperature to stabilize before storing food.

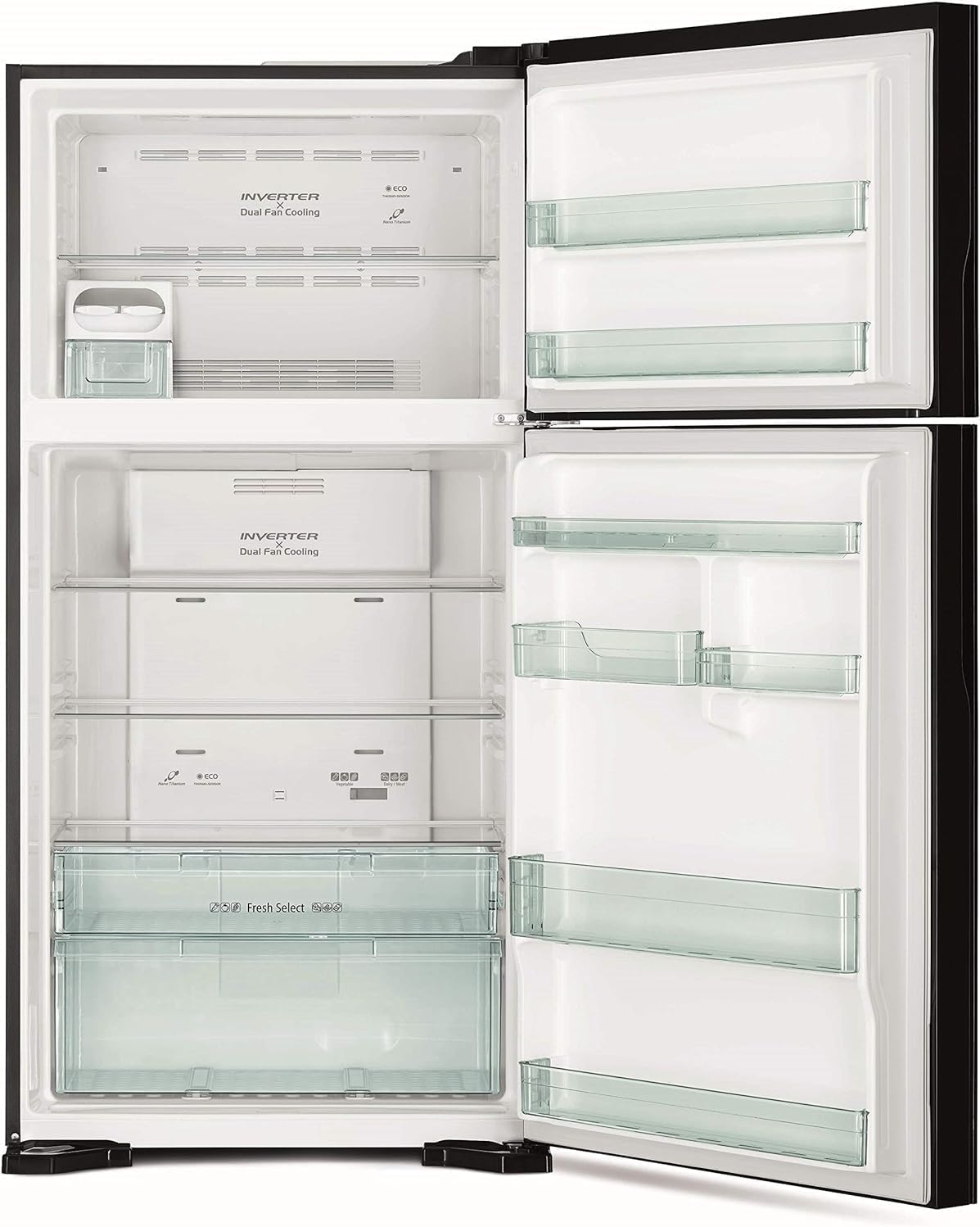

تصویر 3.1: داخلہ view of the refrigerator and freezer compartments, showing empty shelves and drawers.
4. آپریٹنگ ہدایات
4.1 Dual Sensing Control
Your Hitachi refrigerator is equipped with two Eco Thermo-Sensors. One sensor is located in the freezer compartment and the other in the refrigerator compartment. These sensors detect temperature changes and relay information to the Inverter control system, allowing for precise temperature management and energy efficiency.

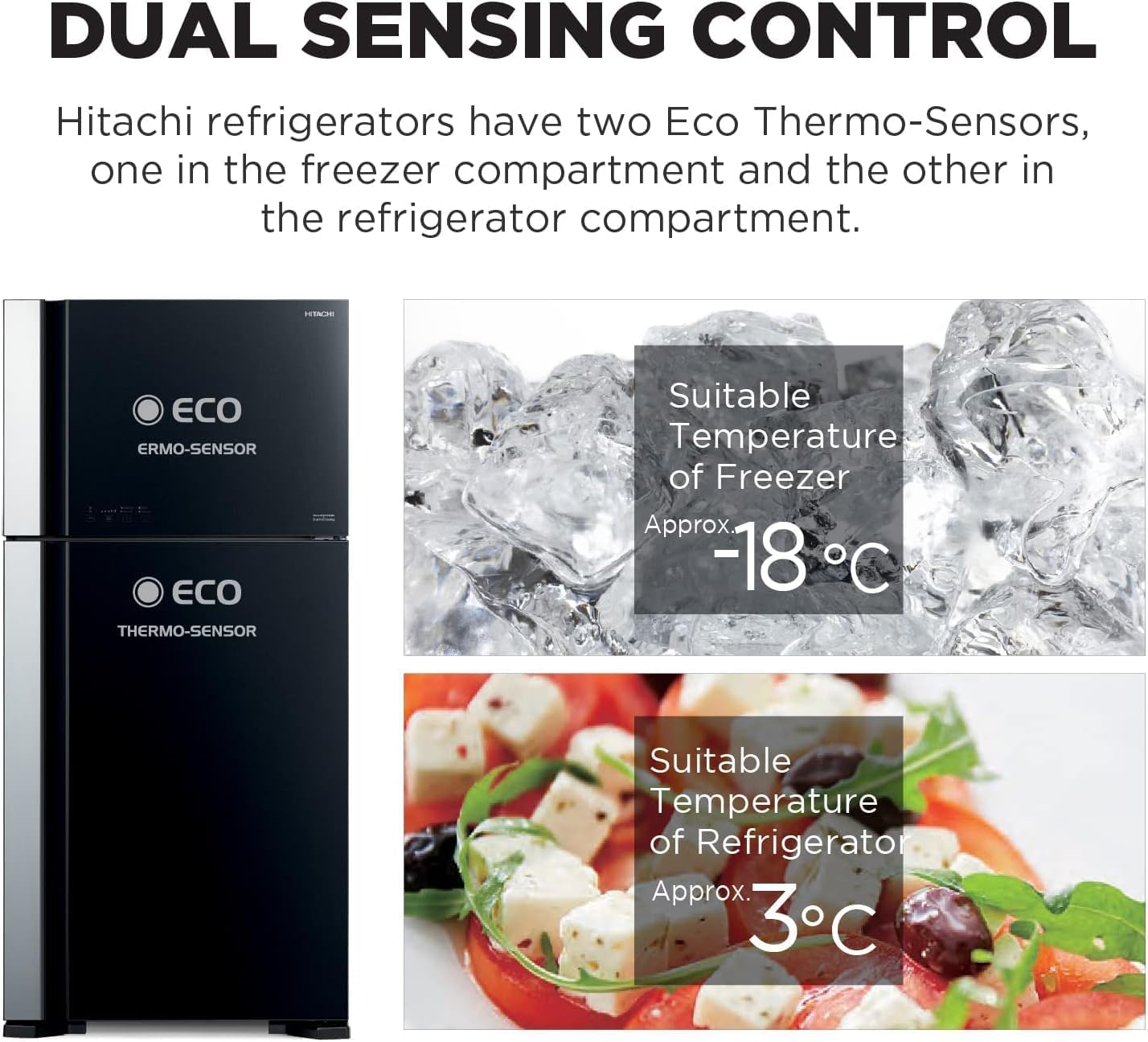

Image 4.1: Explanation of Dual Sensing Control, showing optimal temperatures for freezer (approx. -18°C) and refrigerator (approx. 3°C).
4.2 Inverter Control x Dual Fan Cooling
The refrigerator utilizes an Inverter compressor combined with a Dual Fan Cooling system. Dedicated fans for each compartment (freezer and refrigerator) ensure efficient and independent cooling, maintaining optimal temperatures and reducing temperature fluctuations.
Image 4.2: Diagram illustrating the Inverter x Dual Fan Cooling system, highlighting dedicated fans for each compartment and the Inverter Compressor.
4.3 ٹچ اسکرین کنٹرولر
The refrigerator features a flat glass panel touch screen controller on the exterior. This allows you to easily adjust settings such as temperature, activate Quick Freezing, or enable Energy Saving mode with a simple touch. The tempered glass surface is also easy to clean.
تصویر 4.3: کلوز اپ view of the Touch Screen Controller on the refrigerator door.
4.4 Fresh Select
The Fresh Select feature allows you to adjust the temperature of a specific compartment by switching between two modes using a lever. This provides optimal storage conditions for different types of food:
- Vegetable Mode: Approximately 5°C, ideal for fruits and vegetables.
- Dairy / Meat Mode: Approximately 1°C, suitable for dairy products and fresh meat.
Image 4.4: Illustration of the Fresh Select feature, demonstrating temperature options for different food types.
4.5 حرکت پذیر موڑ آئس ٹرے
The refrigerator includes a Movable Twist Ice Tray in the freezer compartment. This tray can be easily moved or removed entirely to optimize storage space according to your needs.
Image 4.5: The Movable Twist Ice Tray, shown in two different positions for flexible storage.
4.6 ایل ای ڈی لائٹنگ
The interior of the refrigerator is illuminated with bright, energy-saving LED lights, providing clear visibility of your stored items.
تصویر 4.6: View of the energy-saving LED light inside the refrigerator.

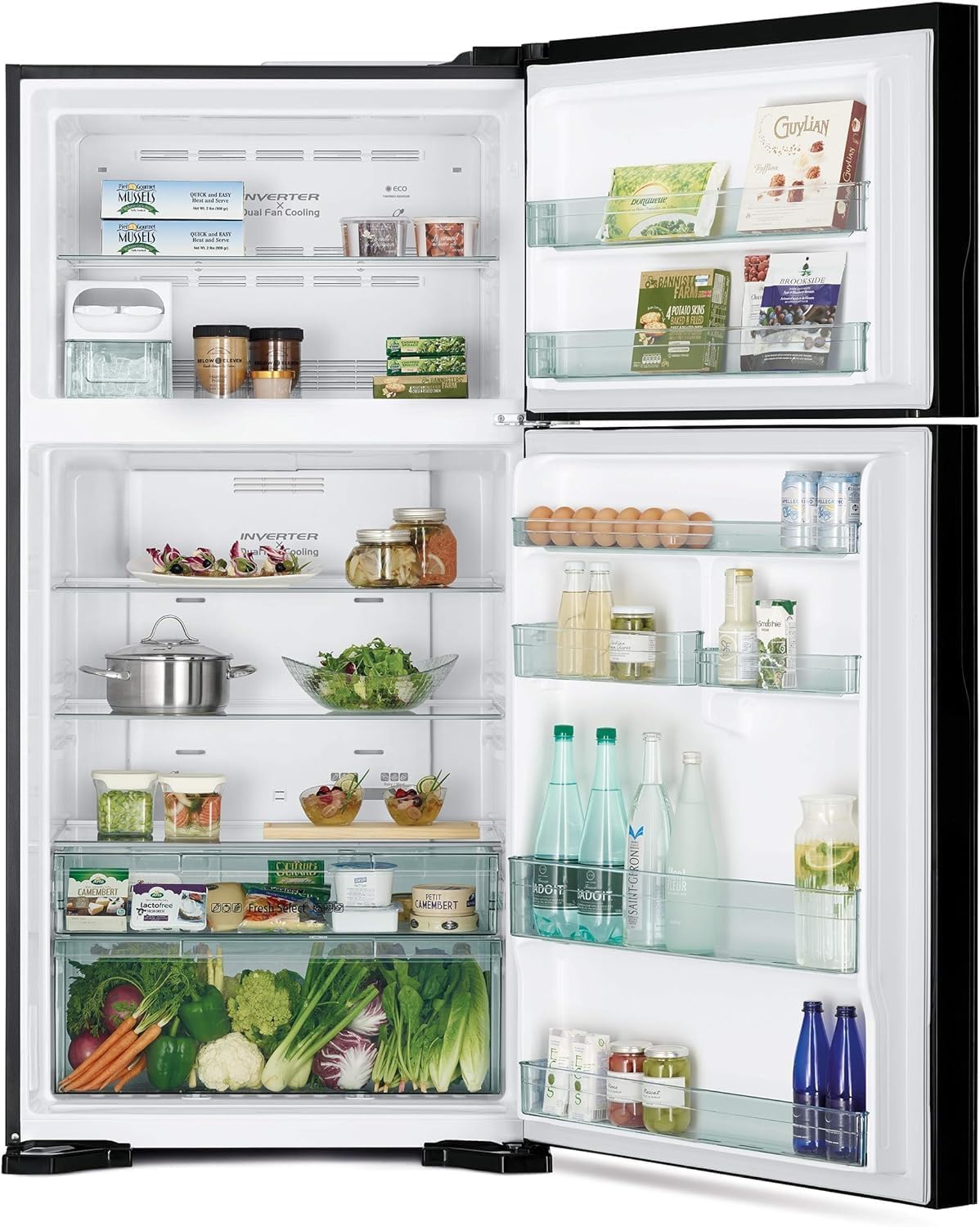

تصویر 4.7: داخلہ view of the refrigerator and freezer compartments with food items, demonstrating storage capacity.
5 دیکھ بھال
5.1 صفائی
Regular cleaning helps maintain the hygiene and efficiency of your refrigerator.
- بیرونی: بیرونی سطحوں کو نرم کپڑے سے صاف کریں۔ampened with mild detergent and water. Dry thoroughly. The tempered glass surface of the touch controller can be cleaned with a soft cloth.
- اندرونی: Remove all food items and shelves. Wash interior surfaces, shelves, and drawers with a solution of mild detergent and warm water. Rinse and dry thoroughly before returning food and components.
- Mouldproof Door Gasket: Thanks to Hitachi's mouldproofing treatment, the door gasket is designed for minimal maintenance. Wipe it regularly with a damp اسے صاف رکھنے کے لیے کپڑا۔
Image 5.1: Detail of the Mouldproof Door Gasket.
5.2 ٹیمپرڈ شیشے کے شیلف
The refrigerator is equipped with scratch-proof and heat-resistant tempered glass shelves, capable of holding up to 100kg each. These can be removed for cleaning.
Image 5.2: Tempered Glass Shelves, demonstrating their durability and capacity.
5.3 ڈیفروسٹنگ
This refrigerator features a Frost Free defrost system, eliminating the need for manual defrosting of the freezer compartment.
6 خرابیوں کا سراغ لگانا
سروس سے رابطہ کرنے سے پہلے، براہ کرم درج ذیل عام مسائل اور حل چیک کریں:
| مسئلہ | ممکنہ وجہ | حل |
|---|---|---|
| فرج کام نہیں کرتا ہے | بجلی کی فراہمی نہیں؛ بجلی کی تار پلگ ان نہیں ہے؛ سرکٹ بریکر پھٹ گیا۔ | بجلی کا کنکشن چیک کریں؛ یقینی بنائیں کہ آؤٹ لیٹ فعال ہے؛ سرکٹ بریکر کو دوبارہ ترتیب دیں۔ |
| درجہ حرارت کافی ٹھنڈا نہیں ہے۔ | دروازہ کھلا چھوڑ دیا؛ ضرورت سے زیادہ خوراک کا بوجھ؛ درجہ حرارت کی ترتیب بہت زیادہ ہے؛ غریب وینٹیلیشن. | Ensure door is closed; reduce food load; adjust temperature setting lower; check for proper air circulation around the unit. |
| غیر معمولی شور | ریفریجریٹر سطح نہیں ہے؛ اندر ہلنے والی اشیاء؛ عام آپریٹنگ آوازیں | Adjust leveling feet; rearrange items; some sounds (e.g., refrigerant flow, fan operation) are normal. |
| فرش پر پانی | Drain pan overflowing; clogged drain hose. | Check and empty drain pan; clear any blockages in the drain hose. |
7. وضاحتیں
| فیچر | تفصیلات |
|---|---|
| برانڈ کا نام | ہٹاچی |
| ماڈل کی معلومات | HRTN8565DF |
| پروڈکٹ کے طول و عرض (D x W x H) | 80 x 65 x 180 سینٹی میٹر |
| شے کا وزن | 90 کلوگرام |
| کارکردگی | A++ |
| صلاحیت | 510 لیٹر |
| سالانہ توانائی کی کھپت | 419750 کلو واٹ گھنٹے فی سال |
| ریفریجریٹر تازہ کھانے کی گنجائش | 30 لیٹر |
| فریزر کی گنجائش | 145 لیٹر |
| تنصیب کی قسم | آزاد خیال |
| فارم فیکٹر | کمپیکٹ |
| خصوصی خصوصیات | Fresh Select, LED Light, Movable Twist Ice Tray, Powerful Cooling at 60C, Tempered Glass Shelves |
| رنگ | شاندار سلور |
| والیومtage | 220 وولٹ |
| کرسپرز/دراز | 2 |
| ڈیفروسٹ سسٹم | فراسٹ فری |
| دروازے کے قلابے | ٹھیک ہے۔ |
| شیلف | 3 |
| سرٹیفیکیشن | Energy Star, 4 Star BEE Rating |
| شامل اجزاء | انڈے کی ٹرے، شیشے کے شیلف، آئس ٹرے۔ |
8. وارنٹی کی معلومات
This Hitachi refrigerator comes with an International Warranty. Please refer to the warranty card included with your product for specific terms, conditions, and duration of coverage. Keep your proof of purchase for any warranty claims.
9. سپورٹ
For further assistance, technical support, or service requests, please contact your local Hitachi authorized service center. You can find contact information on the Hitachi official webسائٹ یا آپ کے پروڈکٹ ریٹیلر کے ذریعے۔
For online resources, visit the official Hitachi Home Appliances webسائٹ.
