Makita DDF487ZB 18V LXT Brushless Cordless 1/2" Sub-Compact Drill/Driver

вступ

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Makita DDF487ZB 18V LXT Brushless Cordless 1/2" Sub-Compact Drill/Driver. Please read this manual thoroughly before using the tool to ensure proper handling and to prevent injury or damage.

The Makita DDF487ZB is engineered for professional drilling and driving applications, offering a compact design with powerful performance. It is part of the Makita 18V LXT System, utilizing 18V Lithium-Ion batteries (sold separately).

Figure 1: Makita DDF487ZB 18V LXT Brushless Cordless 1/2" Sub-Compact Drill/Driver (Tool Only).

Загальні інструкції з безпеки

ПОПЕРЕДЖЕННЯ: Прочитайте всі попередження про безпеку, інструкції, ілюстрації та специфікації, що надаються з цим електроінструментом. Невиконання всіх наведених нижче інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

• Безпека на робочому місці: Тримайте своє робоче місце чистим і добре освітленим. Захаращені або темні місця призводять до нещасних випадків. Не використовуйте електроінструменти у вибухонебезпечних середовищах, наприклад, у присутності легкозаймистих рідин, газів або пилу.
• Електрична безпека: Вилки електроінструментів повинні відповідати розетці. Ніколи не модифікуйте вилку жодним чином. Не піддавайте електроінструменти впливу дощу або вологи.
• Особиста безпека: Always wear eye protection. Use appropriate personal protective equipment such as dust masks, non-skid safety shoes, hard hats, or hearing protection when necessary. Stay alert, watch what you are doing and use common sense when operating a power tool.
• Використання та догляд за електроінструментом: Не застосовуйте силу до електроінструменту. Використовуйте правильний електроінструмент для вашого застосування. Від’єднайте акумуляторну батарею від електроінструменту перед будь-якими налаштуваннями, зміною аксесуарів або зберіганням електроінструментів.
• Використання акумуляторного інструменту та догляд за ним: Заряджайте лише зарядним пристроєм, зазначеним виробником. Використовуйте електроінструменти лише зі спеціально призначеними акумуляторними блоками.

Figure 2: Important safety notice regarding the exclusive use of genuine Makita Lithium-Ion batteries to ensure safety and maintain warranty.

Компоненти закінчилисяview

Familiarize yourself with the key components of your Makita DDF487ZB drill/driver for optimal use and safety.

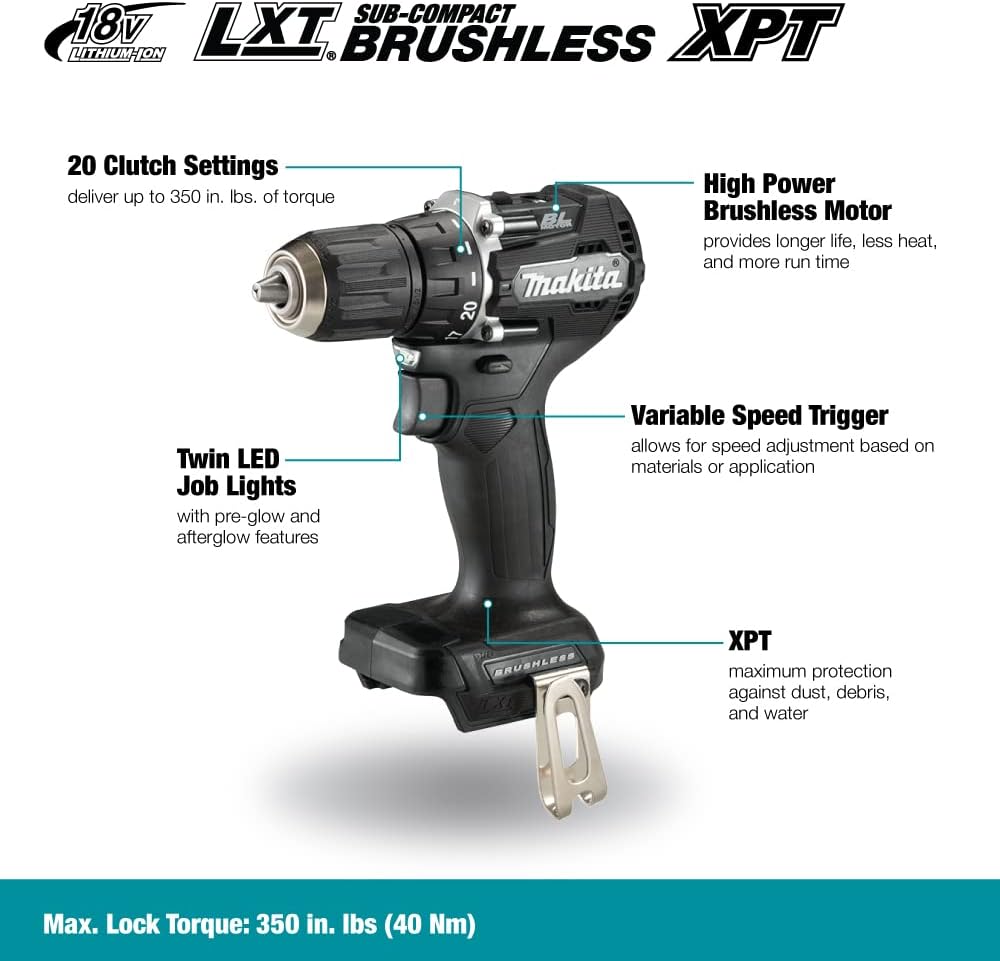

Figure 3: Key features and components of the Makita DDF487ZB drill/driver.

• 20 налаштувань зчеплення: Allows for precise torque adjustment up to 350 in. lbs. to prevent over-driving screws or damaging materials.
• Безщітковий двигун високої потужності: Provides increased power, efficiency, and longer tool life with less heat generation.
• Тригер зі змінною швидкістю: Enables speed adjustment based on the material and application, offering greater control.
• Подвійні світлодіодні робочі ліхтарі: Illuminates the work area for improved visibility, featuring pre-glow and afterglow functions.
• XPT (Технологія надзвичайного захисту): Designed to provide maximum protection against dust and water in harsh job site conditions.

Налаштування

1. Встановлення батареї

The Makita DDF487ZB is a 'tool only' product and requires an 18V LXT Lithium-Ion battery and charger (sold separately).

1. Переконайтеся, що акумулятор повністю заряджений.
2. Align the battery pack with the battery port on the bottom of the drill handle.
3. Slide the battery into the port until it clicks securely into place. Ensure it is fully seated to prevent accidental detachment during operation.
4. Щоб вийняти акумулятор, натисніть кнопку(и) фіксатора з боків акумуляторного блоку та витягніть його.

Figure 4: Makita 18V LXT Lithium-Ion battery and charger (sold separately).

2. Chuck Operation (Installing Bits)

The drill features a 1/2" keyless chuck for quick and easy bit changes.

1. Поверніть патрон проти годинникової стрілки, щоб відкрити кулаки.
2. Insert the drill bit or driving bit into the chuck jaws, ensuring it is centered.
3. Rotate the chuck clockwise to tighten the jaws firmly around the bit. Hand-tighten until the bit is secure.
4. For removal, rotate the chuck counter-clockwise to loosen the jaws and pull the bit out.

Робота з дрилем/шуруповертом

1. Налаштування швидкості

The DDF487ZB features a mechanical 2-speed transmission:

• Низька швидкість (0-500 об/хв): Ideal for heavy-duty applications, driving large fasteners, or drilling large holes where higher torque is required.
• Висока швидкість (0-1,700 об/хв): Suitable for faster drilling in softer materials or driving smaller fasteners.

To change speeds, locate the speed selector switch on top of the tool and slide it to the desired setting (1 for low speed, 2 for high speed).

2. Налаштування зчеплення та режим сівалки

The clutch ring allows you to select from 20 torque settings or a dedicated drill mode.

• Clutch Settings (1-20): Use these settings for driving screws. The clutch will slip when the selected torque is reached, preventing over-tightening or stripping. Start with a lower setting and increase as needed.
• Drill Mode (Drill Symbol): Select this mode for drilling applications. In drill mode, the clutch is disengaged, providing maximum torque for drilling holes.

3. Тригер зі змінною швидкістю

The trigger provides variable speed control. The more you depress the trigger, the faster the drill operates. This allows for precise control, especially when starting a hole or driving a screw.

4. Перемикач вперед/назад

The forward/reverse switch is located above the trigger. Push it to the left for forward rotation (drilling/driving) and to the right for reverse rotation (removing screws or backing out bits).

5. Додатки

Figure 5: Driving screws with the Makita DDF487ZB.

Figure 6: Drilling into wood with the Makita DDF487ZB.

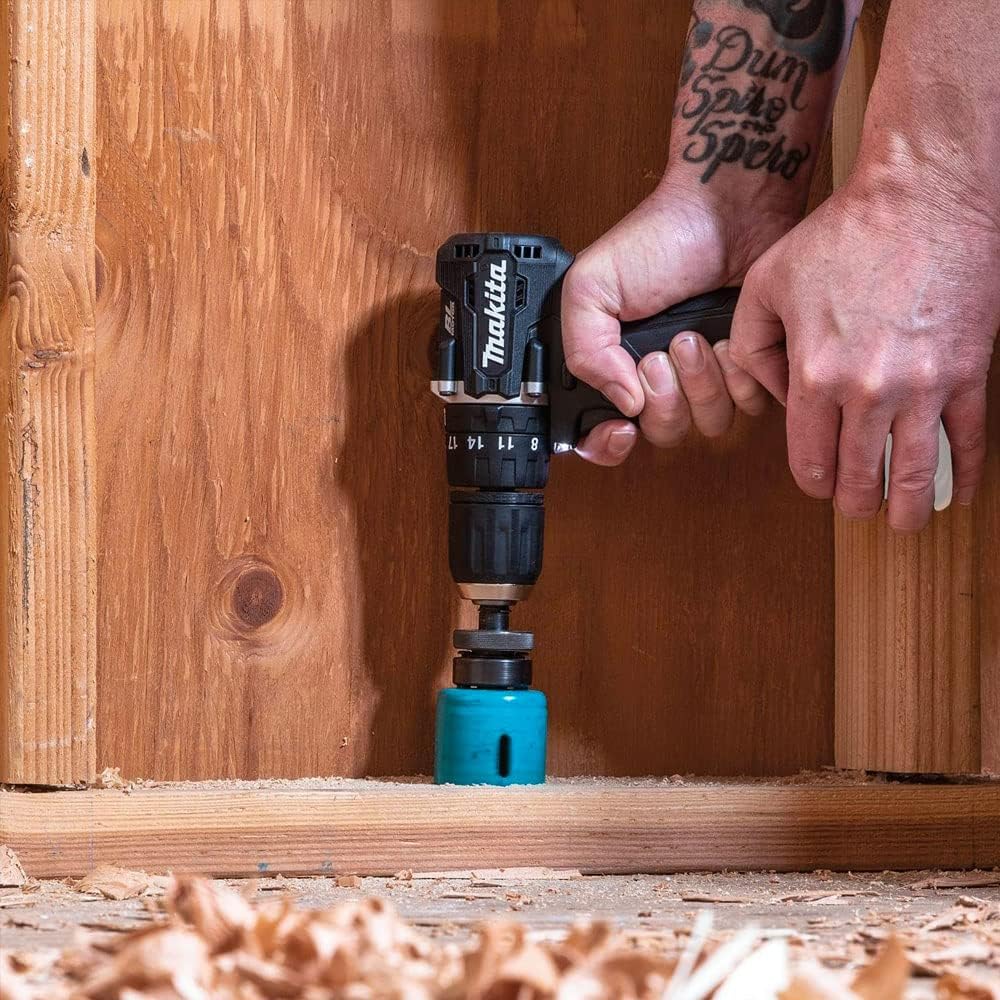

Figure 7: Using a hole saw attachment with the Makita DDF487ZB.

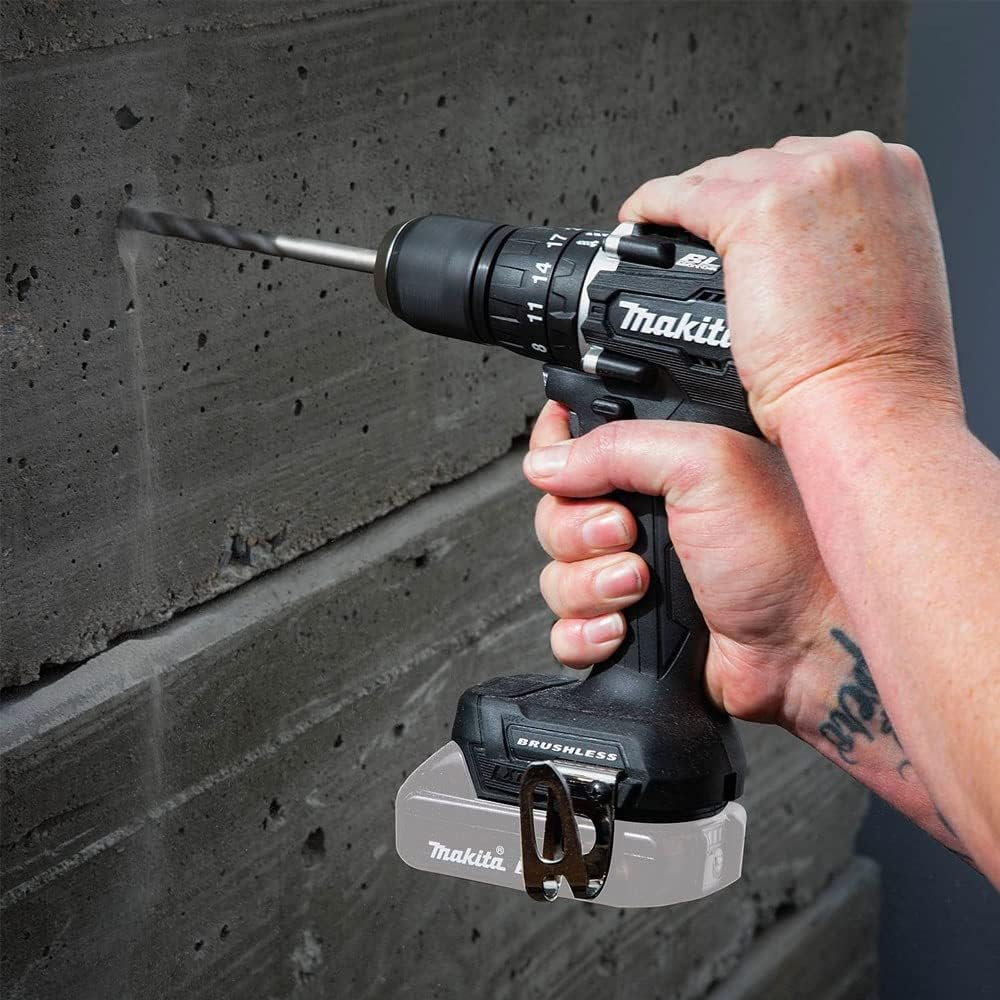

Figure 8: Drilling into masonry with the Makita DDF487ZB.

Технічне обслуговування

• Прибирання: Регулярно очищуйте вентиляційні отвори інструменту, щоб запобігти накопиченню пилу, який може спричинити перегрів. Використовуйте м’яку губку.amp тканина. Не використовуйте агресивні хімікати або абразивні засоби для чищення.
• Обслуговування патрона: Періодично очищуйте кулачки патрона, щоб забезпечити належне захоплення біт.
• Догляд за акумулятором: Зберігайте батарейки в прохолодному, сухому місці, захищеному від прямих сонячних променів. Не зберігайте батарейки в розрядженому стані протягом тривалого часу.
• Зберігання: When not in use, store the drill/driver in a secure, dry location out of reach of children.

Усунення несправностей

Технічні характеристики

Figure 9: The compact size of the Makita DDF487ZB, measuring 6-1/2 inches in length.

Інформація про гарантію

The Makita DDF487ZB 18V LXT Brushless Cordless 1/2" Sub-Compact Drill/Driver comes with a 3 роки обмеженої гарантії виробникаЦя гарантія поширюється на дефекти матеріалів та виготовлення з дати покупки. Будь ласка, збережіть чек покупки для пред'явлення претензій за гарантією.

For full details regarding warranty terms, conditions, and exclusions, please refer to the official Makita warranty statement included with your product or visit the Makita Canada webсайт.

Підтримка

Щоб отримати технічну допомогу, обслуговування або знайти авторизований сервісний центр, зверніться до служби підтримки клієнтів Makita:

• Webсайт: Відвідайте офіційний магазин Makita website for product information, FAQs, and service center locators.
• телефон: Refer to the contact information provided in your product packaging or on the Makita website for customer service phone numbers in your region.
• Авторизовані сервісні центри: Makita offers a comprehensive national network of service centers for repairs and maintenance.

When contacting support, please have your model number (DDF487ZB) and serial number (if applicable) ready.
