Інструкція з експлуатації інвертора Volt Polska SinusPRO 800W 12V/230V чистої синусоїди

1. Вступ

Дякуємо, що обрали інвертор Volt Polska SinusPRO 800W 12V/230V з чистою синусоїдою. Цей пристрій призначений для перетворення постійного струму 12V від акумулятора в чисту синусоїду змінного струму 230V, що підходить для живлення чутливого електронного обладнання. Він також функціонує як допоміжне джерело живлення, забезпечуючи резервне живлення під час роботи.tagЦей посібник містить важливу інформацію для безпечної та ефективної експлуатації, встановлення та обслуговування вашого інвертора.

2. Техніка безпеки

Будь ласка, прочитайте та зрозумійте всі інструкції з безпеки перед встановленням або експлуатацією інвертора. Недотримання цих інструкцій може призвести до ураження електричним струмом, пожежі, серйозних травм або пошкодження майна.

• Електрична безпека: Цей пристрій працює з високою гучністюtage. Не відкривайте casing. Звертайтеся до кваліфікованого персоналу з усіх питань технічного обслуговування.
• Вентиляція: Забезпечте належну вентиляцію навколо інвертора. Не блокуйте вентиляційні отвори. Перегрів може призвести до пошкодження або пожежі.
• Середовище: Встановіть інвертор у сухому, прохолодному та добре провітрюваному місці, подалі від прямих сонячних променів, джерел тепла, легкозаймистих матеріалів та агресивних речовин. Уникайте запиленого середовища.
• Підключення акумулятора: Підключіть інвертор безпосередньо до акумулятора постійного струму 12 В. Переконайтеся в правильній полярності (+ до + та - до -). Неправильне підключення призведе до пошкодження інвертора та анулювання гарантії.
• Заземлення: Інвертор повинен бути належним чином заземлений.
• Вантажопідйомність: Не перевищуйте номінальну вихідну потужність інвертора. Перевантаження може пошкодити пристрій та підключені прилади.
• діти: Тримайте інвертор у недоступному для дітей місці.
• Екстрена ситуація: У разі появи диму, незвичайних запахів або ненормальної роботи негайно від’єднайте джерело живлення та зверніться до служби підтримки клієнтів.

3. Продукт закінчивсяview

Інвертор Volt Polska SinusPRO 800W — це універсальне рішення для живлення з чистим синусоїдальним виходом, що підходить для широкого спектру застосувань. Він має чіткий дисплей для контролю робочого стану та кілька точок підключення для входу та виходу.

Передня панель та дисплей

Малюнок 3.1: Спереду View інвертора
На цьому зображенні зображено передню частину інвертора Volt Polska SinusPRO 800W. Центральною особливістю є цифрова панель дисплея, яка відображає вхідну та вихідну напругу.tagе, рівень навантаження та ємність акумулятора. Під дисплеєм чітко розміщено логотип «VOLT POLSKA». Загальний casing чорного кольору, що вказує на міцну конструкцію.

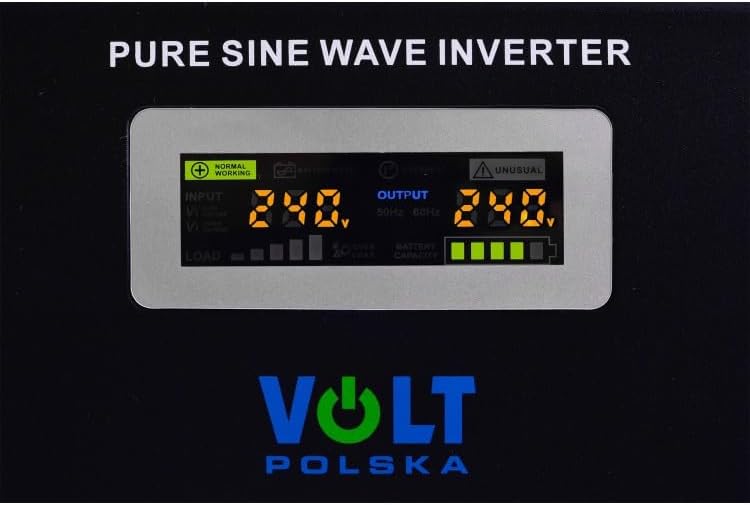

Рисунок 3.2: Крупний план цифрового дисплея
Детальний view цифрового дисплея інвертора. Він показує стан «НОРМАЛЬНА РОБОТА», гучність «ВХІД»tagе (наприклад, 240 В), об'єм «ВИХІД»tagе (наприклад, 240 В), а також індикатори «НАВАНТАЖЕННЯ» та «ЄМНІСТЬ АКУМУЛЯТОРА». Дисплей надає дані про роботу в режимі реального часу для контролю продуктивності інвертора.

Задня панель та з'єднання

Рисунок 3.3: Збоку та ззаду View
Це зображення показує перспективу інвертора збоку та ззаду. На ньому видно решітку вентилятора охолодження збоку, необхідну для розсіювання тепла. На задній панелі видно два роз'єми виходу змінного струму, а також основний кабель живлення та клеми підключення акумулятора.

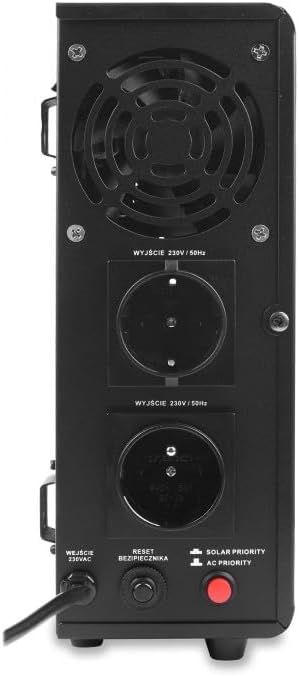

Рисунок 3.4: Детальний вигляд задньої панелі
Крупний план задньої панелі інвертора. Вона оснащена великим вентилятором охолодження, двома вихідними розетками змінного струму 230 В/50 Гц, вхідним роз'ємом змінного струму, кнопкою скидання автоматичного вимикача та двома перемикачами пріоритетів: «ПРІОРИТЕТ СОНЯЧНОЇ ЕНЕРГІЇ» та «ПРІОРИТЕТ ЗМІННОГО СТРУМУ». Ці елементи керування дозволяють користувачам налаштовувати джерело живлення.

4. Налаштування

Правильне налаштування має вирішальне значення для безпечної та ефективної роботи вашого інвертора.

4.1 Розпакування та перевірка

• Обережно вийміть інвертор з упаковки.
• Перевірте пристрій на наявність будь-яких пошкоджень під час транспортування. Якщо виявлено пошкодження, не експлуатуйте інвертор та зверніться до постачальника.
• Переконайтеся, що всі аксесуари присутні.

4.2 Розміщення

• Виберіть сухе, прохолодне та добре провітрюване місце.
• Залишайте щонайменше 10 см (4 дюйми) вільного простору навколо інвертора для належної циркуляції повітря.
• Уникайте розміщення інвертора поблизу приладів, що випромінюють тепло, або під прямими сонячними променями.
• Надійно встановіть інвертор на стійкій, негорючій поверхні.

4.3 Підключення акумулятора (вхід 12 В постійного струму)

УВАГА: Перед підключенням до акумулятора переконайтеся, що інвертор ВИМКНУТИЙ. Використовуйте відповідні засоби індивідуального захисту (ЗІЗ), такі як рукавички та засоби захисту очей.

1. Підключіть позитивний (+) вивід 12-вольтової батареї до позитивного (+) виводу інвертора.
2. Підключіть негативний (-) вивід 12-вольтової батареї до негативного (-) виводу інвертора.
3. Переконайтеся, що всі з'єднання щільно закріплені та надійно закріплені, щоб запобігти ослабленню з'єднань, що може призвести до перегріву та пошкодження.

4.4 Підключення входу змінного струму (230 В)

Якщо інвертор використовується як допоміжне джерело живлення зі змінним струмом:

1. Підключіть вхідний кабель змінного струму інвертора до стандартної розетки змінного струму 230 В.
2. Переконайтеся, що розетка належним чином заземлена та здатна витримувати струм зарядки інвертора.

4.5 Підключення навантаження (вихід 230 В змінного струму)

1. Підключіть прилади змінного струму 230 В до вихідних розеток змінного струму на задній панелі інвертора.
2. Переконайтеся, що загальна споживана потужність усіх підключених приладів не перевищує номінальну вихідну потужність інвертора (500 Вт постійної потужності, 800 ВА видимої потужності).

5. Інструкція з експлуатації

5.1 Увімкнення/вимкнення

1. Після того, як усі з’єднання надійно закріплені, натисніть кнопку живлення (якщо така є, інакше – головний вимикач), щоб увімкнути інвертор.
2. Дисплей підсвітиться, показуючи поточний стан.
3. Щоб вимкнути, знову натисніть кнопку живлення або від’єднайте акумулятор.

5.2 Розуміння дисплея

Цифровий дисплей відображає інформацію в режимі реального часу:

• Вхідний об'ємtage: Показує об'єм постійного струмуtage від батареї.
• Вихідний випtage: Відображає гучність кондиціонераtagщо подається на ваші прилади (має бути близько 230 В).
• Рівень навантаження: Позначає відсотокtagе потужності інвертора, що використовується на даний момент.
• Ємність батареї: Показує залишок заряду підключеного акумулятора.
• Індикатори стану: «НОРМАЛЬНА РОБОТА» вказує на належну роботу. «НЕЗВИЧАЙНА» або інші коди помилок вказують на несправність.

5.3 Налаштування пріоритетів (задня панель)

Інвертор має два перемикачі пріоритетів на задній панелі:

• СОНЯЧНИЙ ПРІОРИТЕТ: Якщо вибрано цей параметр, інвертор надаватиме пріоритет живлення від підключеної сонячної зарядної системи (якщо є) або акумулятора. Вхід змінного струму буде використовуватися як резервний.
• ПРІОРИТЕТ КОНДИЦІОНЕРА: Якщо вибрано, інвертор пріоритезуватиме живлення від входу змінного струму (мережі). Живлення від акумулятора буде використовуватися як резервне під час відключення змінного струму.tagес.

Виберіть відповідний режим пріоритету залежно від наявності та уподобань джерела живлення.

6. Технічне обслуговування

Регулярне технічне обслуговування забезпечує довговічність та надійну роботу вашого інвертора.

• Прибирання: Тримайте інвертор чистим та без пилу. Використовуйте суху м’яку тканину для протирання зовнішньої поверхні. Не використовуйте рідкі засоби для чищення або розчинники.
• Вентиляція: Періодично перевіряйте, чи вентиляційні отвори та вентилятор охолодження не засмічені. Накопичення пилу може погіршити охолодження.
• Підключення: Регулярно перевіряйте всі електричні з'єднання (акумулятор, вхід змінного струму, вихід змінного струму), щоб переконатися в їх щільності та відсутності корозії.
• Догляд за акумулятором: Якщо ви використовуєте свинцево-кислотний акумулятор, переконайтеся, що він належним чином обслуговується відповідно до інструкцій виробника акумулятора. Тримайте клеми акумулятора в чистоті.
• Зберігання: Якщо інвертор зберігатиметься протягом тривалого періоду, від’єднайте його від усіх джерел живлення та зберігайте в прохолодному сухому місці. Перед зберіганням переконайтеся, що акумулятори заряджені, а також періодично їх перезаряджайте.

7. Вирішення проблем

У цьому розділі розглядаються поширені проблеми, з якими ви можете зіткнутися під час використання інвертора.

7.1 Немає вихідної потужності / Інвертор не вмикається

• Перевірте підключення батареї: Переконайтеся, що 12-вольтовий акумулятор підключено правильно, з дотриманням полярності та щільним закріпленням клем.
• Перевірте заряд акумулятора: Можливо, акумулятор розряджений. Зарядіть акумулятор або підключіть його до мережі змінного струму, якщо використовуєте функцію заряджання.
• Перевірте вимикач живлення: Переконайтеся, що вимикач живлення інвертора знаходиться в положенні «УВІМК.».
• Перевірте внутрішній запобіжник/автоматичний вимикач: Якщо інвертор має доступний запобіжник або кнопку скидання (наприклад, на задній панелі), перевірте, чи не спрацював він. За потреби виконайте скидання.

7.2 Попередження про перевантаження / Вимкнення

• Зменшити навантаження: Загальне споживання енергії підключеними приладами перевищує потужність інвертора. Вимкніть деякі прилади.
• Перевірте пусковий струм приладу: Деякі прилади (наприклад, двигуни, холодильники) мають високий пусковий (імпульсний) струм. Переконайтеся, що інвертор може його витримати.
• Охолодження: Якщо інвертор вимкнувся через перегрів, дайте йому охолонути перед повторним увімкненням. Забезпечте належну вентиляцію.

7.3 Аномальний рівень гучності на виходіtage / Частота

• Перевірте ємність акумулятораtage: Низький заряд батареїtagЦе може вплинути на якість виводу. Зарядіть акумулятор.
• Перевірте підключення: Нещільні або кородовані з'єднання можуть спричинити вибухtagе краплі.
• Звернутися в службу підтримки: Якщо проблема не зникає, інвертор може потребувати професійного обслуговування.

З питань, не розглянутих тут, зверніться до служби підтримки клієнтів Volt Polska.

8. Технічні характеристики

Технічні характеристики інвертора Volt Polska SinusPRO 800W 12V/230V з чистою синусоїдою.

9. Гарантія та підтримка

Продукція Volt Polska виготовляється за високими стандартами якості. Щоб отримати інформацію про гарантію, зверніться до гарантійного талона, що додається до вашого продукту, або відвідайте офіційний веб-сайт Volt Polska. webсайт. Якщо у вас виникнуть будь-які проблеми або вам потрібна технічна допомога, зверніться безпосередньо до служби підтримки клієнтів Volt Polska. Під час звернення до служби підтримки переконайтеся, що у вас є номер вашої моделі (3SP080012W) та інформація про покупку.
