การแนะนำ
This manual provides essential information for the safe and efficient operation, assembly, and maintenance of your Jasion EB5 Electric Bike. Please read this manual thoroughly before your first ride and retain it for future reference.
The Jasion EB5 is a sturdy, high-step commuter-style electric bike designed for urban commuting and recreational use. It features a powerful motor, a removable battery, and multiple riding modes to enhance your cycling experience.
แนวทางปฏิบัติเพื่อความปลอดภัย
- ควรสวมหมวกกันน็อคและอุปกรณ์ป้องกันความปลอดภัยที่เหมาะสมทุกครั้งเมื่อขับขี่
- ตรวจสอบสภาพรถก่อนใช้งานทุกครั้ง โดยตรวจสอบเบรก ยาง และแบตเตอรี่
- ศึกษาทำความเข้าใจกฎหมายจราจรและข้อบังคับเกี่ยวกับจักรยานไฟฟ้าในพื้นที่ของคุณ
- อย่าขี่ภายใต้ฤทธิ์แอลกอฮอล์หรือยาเสพติด
- ตรวจสอบให้แน่ใจว่าแบตเตอรี่ล็อคเข้าที่อย่างแน่นหนาแล้วก่อนเริ่มขี่
- Avoid riding in extreme weather conditions or on excessively rough terrain.
เนื้อหาแพ็คเกจ
เมื่อแกะกล่อง ตรวจสอบว่ามีส่วนประกอบครบทั้งหมด:
- Jasion EB5 Electric Bike Frame
- แบตเตอรี่แบบถอดได้
- เครื่องชาร์จแบตเตอรี่
- ล้อหน้า
- ชุดแฮนด์บาร์
- หลักอานและอาน
- แป้นเหยียบ
- ไฟหน้า
- แตร
- ขาตั้ง
- Toolbox (basic assembly tools)
- คู่มือการใช้งาน (เอกสารนี้)
การติดตั้งและการประกอบ
The Jasion EB5 electric bike requires some assembly. It is recommended to have basic bicycle assembly knowledge or seek professional assistance.
- การแกะกล่อง: โปรดนำส่วนประกอบทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง เก็บรักษาบรรจุภัณฑ์ไว้เพื่อใช้สำหรับการขนส่งหรือการส่งคืนในอนาคต
- การติดตั้งมือจับ: Attach the handlebar assembly to the stem. Ensure the handlebars are centered and tightened securely.
- การติดตั้งล้อหน้า: Install the front wheel into the fork. Ensure the quick-release skewer or axle nuts are properly tightened. Verify the front disc brake caliper aligns correctly with the rotor.
- การติดตั้งเหยียบ: Identify the left (L) and right (R) pedals. The left pedal tightens counter-clockwise, and the right pedal tightens clockwise. Apply a small amount of grease to the threads before installation.
- หลักอานและอาน: Insert the seat post into the frame's seat tube. Adjust the saddle height for comfortable pedaling, ensuring the minimum insertion mark is not visible. Secure with the quick-release lever.
- ขาตั้ง: Attach the kickstand if not pre-installed.
- การติดตั้งแบตเตอรี่: Insert the removable battery into its designated slot on the frame. Ensure it clicks into place and is locked with the key.
- การชาร์จแบตเตอรี่เริ่มต้น: Fully charge the battery before the first use. Connect the charger to the battery and then to a power outlet. The indicator light on the charger will change when fully charged.
- การตรวจสอบก่อนการขับขี่: Before your first ride, double-check all bolts and quick releases for tightness. Test the brakes, gears, and tire pressure.
Image: The Jasion EB5 Electric Bike, showcasing its overall design and integrated display.
คำแนะนำการใช้งาน
การทำงานของแบตเตอรี่และการชาร์จ
The Jasion EB5 is equipped with a 360 Wh removable battery, providing a range of 25-40 miles per charge. Charging typically takes 5-6 hours.
- To charge, remove the battery from the bike or charge it directly on the bike.
- Connect the charger to the battery's charging port, then plug it into a standard wall outlet.
- ไฟแสดงสถานะการชาร์จจะแสดงสถานะการชาร์จ (เช่น สีแดงเมื่อกำลังชาร์จ สีเขียวเมื่อชาร์จเต็มแล้ว)
- ควรใช้ที่ชาร์จเดิมที่มาพร้อมกับจักรยานเสมอ
ภาพ: ภายใน view of the Jasion EB5 battery, illustrating its safety features and components.
Motor and Power Modes
The EB5 features a 750W peak brushless motor, capable of speeds up to 20 MPH. It offers four distinct working modes:
- โหมด PAS (ระบบช่วยเหยียบ): Provides motor assistance as you pedal. The display allows customization of 1-3 levels of pedal assist.
- โหมดไฟฟ้าบริสุทธิ์: Engage the throttle for motor power without pedaling.
- โหมดเหยียบ: ปั่นจักรยานเหมือนจักรยานทั่วไป โดยไม่มีมอเตอร์ช่วย
- โหมดบูสเตอร์: Assists the bike at 4.5-7.5 km/h, useful for pushing the bike uphill or walking alongside it.
ภาพ: รายละเอียด view of the Jasion EB5's powerful brushless motor.
จอแสดงผล LCD
The upgraded LCD display provides crucial riding data and allows for customization.
- Displays ODO (odometer), MAX/AVG SPEED, and current speed.
- Shows battery level and current PAS mode.
- Adjustable backlight brightness (1-5 levels).
- PAS mode can be customized up to 3 levels.

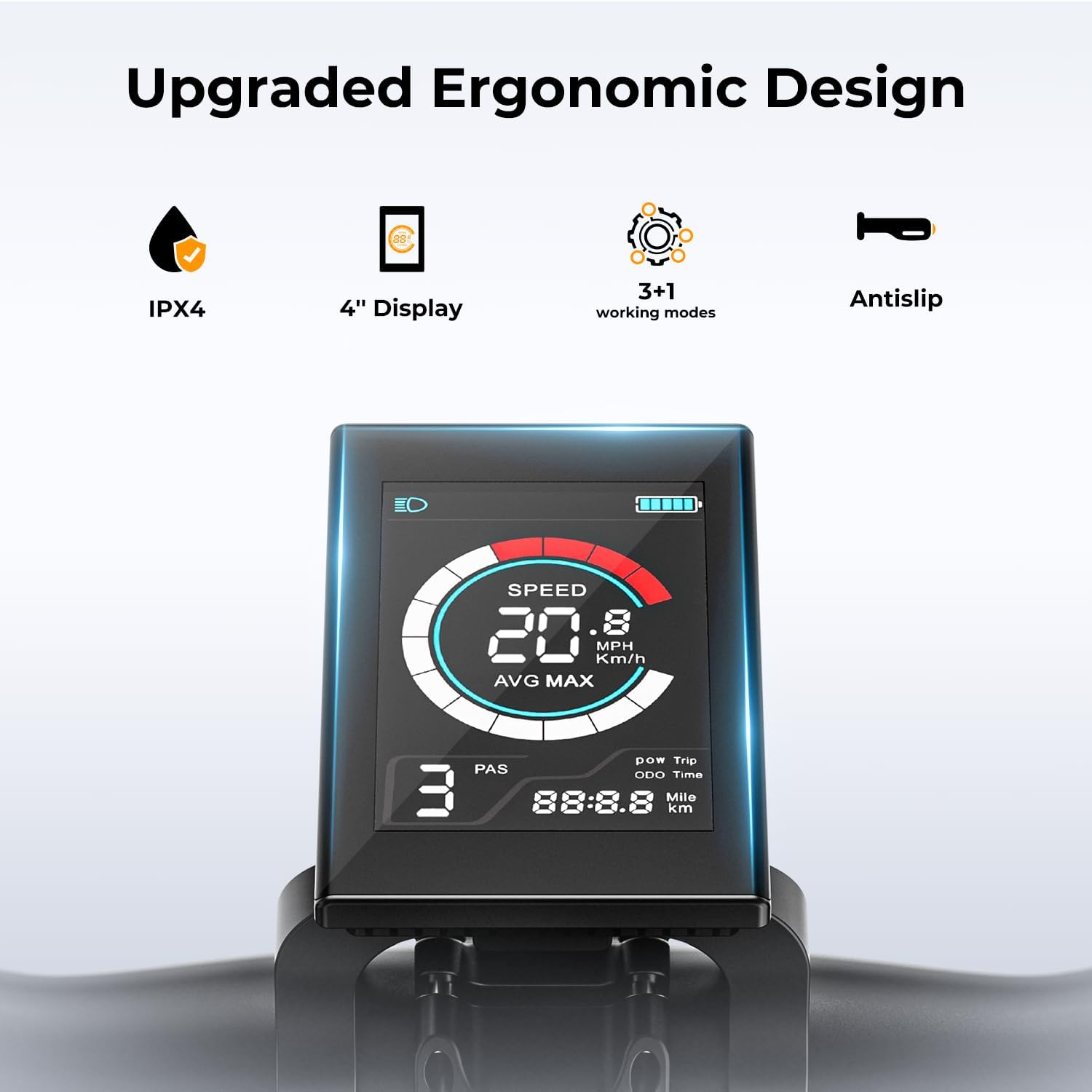

Image: The Jasion EB5's LCD display, showing key riding metrics and settings.
Gears and Brakes
The bike features 7-speed gears and front/rear mechanical disc brakes for reliable stopping power.
- Use the twist grip shifter to change between the 7 gears, adapting to various terrains and inclines.
- The dual mechanical disc brakes provide consistent and strong braking performance in diverse conditions.
Image: The Jasion EB5's gear system, illustrating its components for efficient power transfer.
Image: Detail of the Jasion EB5's dual disc brake system.
Suspension and Lighting
The front fork suspension provides 100mm of travel, absorbing shocks for a smoother ride. The integrated front light and horn enhance safety.
Image: The Jasion EB5's front suspension and lighting system.
การซ่อมบำรุง
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้จักรยานไฟฟ้า Jasion EB5 ของคุณมีอายุการใช้งานยาวนานและใช้งานได้อย่างปลอดภัย
- ยางรถยนต์ : Check tire pressure before each ride. The 26-inch puncture-resistant tires require proper inflation for optimal performance and safety.
- เบรค : ตรวจสอบผ้าเบรกอย่างสม่ำเสมอเพื่อดูว่าสึกหรอหรือไม่ และตรวจสอบให้แน่ใจว่าคันเบรกตอบสนองได้ดี ปรับหรือเปลี่ยนใหม่ตามความจำเป็น
- โซ่: รักษาโซ่ให้สะอาดและหล่อลื่นอยู่เสมอเพื่อป้องกันสนิมและเพื่อให้การเปลี่ยนเกียร์ราบรื่น
- การดูแลแบตเตอรี่ Store the battery in a cool, dry place. Avoid fully discharging the battery frequently. Charge it regularly, even if not in use, to maintain battery health.
- ตัวล็อค: ตรวจสอบความแน่นของสลักเกลียว น็อต และตัวปลดเร็วทั้งหมดเป็นระยะๆ
- การทำความสะอาด: ทำความสะอาดจักรยานด้วยdamp ผ้า หลีกเลี่ยงการล้างด้วยแรงดันสูงโดยตรงกับชิ้นส่วนไฟฟ้า
การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งานจักรยานไฟฟ้า Jasion EB5 ของคุณ
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| จักรยานไม่สตาร์ท | Battery not charged, battery not properly installed, power cable loose. | Charge battery, ensure battery is securely seated and locked, check all electrical connections. |
| มอเตอร์ไม่ช่วย | PAS level too low, throttle not engaged (if in pure electric mode), brake levers engaged, motor connection loose. | Increase PAS level, twist throttle, ensure brake levers are fully released, check motor cable connection. |
| ระยะแบตเตอรี่สั้น | Low tire pressure, frequent use of high PAS/throttle, riding uphill often, old battery. | Check tire pressure, use lower PAS levels, pedal more, consider battery replacement if very old. |
| เบรกมีเสียงดังเอี๊ยดหรือเบรกไม่ทำงาน | ผ้าเบรก/จานเบรกสกปรก, ผ้าเบรกสึกหรอ, คาลิเปอร์หลวม | Clean rotors/pads with disc brake cleaner, replace worn pads, adjust caliper alignment. |
| เกียร์เปลี่ยนไม่ราบรื่น | Derailleur out of adjustment, stretched cable, dirty chain. | Adjust derailleur, lubricate chain, replace cable if stretched. |
ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ชื่อรุ่น | อีบี 5 |
| ประเภทจักรยาน | จักรยานไฟฟ้า |
| มอเตอร์ | มอเตอร์ไร้แปรงถ่านกำลังสูงสุด 750 วัตต์ |
| ความเร็วสูงสุด | 20 ไมล์ต่อชั่วโมง |
| แบตเตอรี่ | 360 Wh Removable Lithium Battery |
| ระยะต่อการชาร์จหนึ่งครั้ง | 25-40 ไมล์ |
| เวลาในการชาร์จ | 5-6 ชั่วโมง |
| โหมดการทำงาน | PAS (3 levels), Pure Electric, Pedal, Booster |
| ขนาดล้อ | 26 นิ้ว |
| ยางรถยนต์ | ทนทานต่อการเจาะ |
| เกียร์ | 7 สปีด |
| เบรค | ระบบเบรกดิสก์แบบกลไกทั้งด้านหน้าและด้านหลัง |
| การระงับ | Front Fork Suspension (100mm travel) |
| วัสดุกรอบ | เหล็กกล้าคาร์บอน |
| น้ำหนักสินค้า | 49.6 ปอนด์ (22.5 กิโลกรัม) |
| คำแนะนำน้ำหนักสูงสุด | 264 ปอนด์ |
| ความสูงขั้นต่ำของผู้ใช้ | 155 Centimeters (approx. 5'1") |
| ส่วนประกอบที่รวมอยู่ | Battery, Front light, Horn, Kickstand, Toolbox |
Image: Jasion EB5 Electric Bike dimensions and weight specifications.
ข้อมูลการรับประกัน
Jasion provides a warranty for the EB5 Electric Bike.
- กรอบ: รับประกันตลอดอายุการใช้งาน
- ส่วนประกอบ: 12 months warranty on electrical components (motor, battery, controller, display) and mechanical components (excluding wear and tear items like tires, brake pads, chain).
Please retain your proof of purchase for warranty claims. The warranty covers manufacturing defects and does not cover damage due to misuse, accidents, or improper maintenance.
การสนับสนุนลูกค้า
For any questions, technical assistance, or warranty claims, please contact Jasion customer support.
- Refer to the contact information provided with your purchase or on the official Jasion webเว็บไซต์.
- When contacting support, please have your model number (EB5) and purchase date available.
