REV PrimaLuxe Recessed Light Switch User Manual

1. บทนำ

This manual provides essential information for the safe and efficient use of your REV PrimaLuxe recessed light switch. Please read these instructions carefully before installation and operation, and retain them for future reference.

The REV PrimaLuxe switch is designed for surface mounting and can function as a toggle switch or an ON/OFF switch for a single consumer. It features a plastic cover and frame in white, suitable for dry indoor environments (IP20).

ภาพที่ 1.1: ด้านหน้า view of the REV PrimaLuxe recessed light switch.

2. คำแนะนำด้านความปลอดภัย

คำเตือน: Electrical installation must only be carried out by qualified professionals in accordance with current national and local installation regulations. Failure to do so may result in electric shock, fire, or serious injury. Contact an authorized specialized electrical establishment for installation.

• โปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อแหล่งจ่ายไฟหลักแล้วก่อนทำการติดตั้ง บำรุงรักษา หรือซ่อมแซมใดๆ
• This switch is designed for dry indoor use only (IP20 rating). Do not install in damp หรือสภาพแวดล้อมที่เปียกชื้น
• Do not exceed the specified electrical ratings (10 A, 230 VAC).
• เก็บให้พ้นจากมือเด็ก
• Do not attempt to modify or disassemble the switch beyond what is described in this manual.

3. คุณสมบัติของผลิตภัณฑ์

• พิมพ์: Two-way toggle switch
• คะแนนปัจจุบัน: 10 ก
• เล่มที่tagอี คะแนน: 230 โวลต์
• วัสดุ: Plastic cover and frame
• สี: สีขาว
• ระดับการป้องกัน: IP20 (for dry indoor use)
• การติดตั้ง: การติดตั้งบนพื้นผิว

4. เนื้อหาบรรจุภัณฑ์

The REV PrimaLuxe switch package typically includes the following components:

• 1 x REV PrimaLuxe Switch Mechanism
• 1 x Switch Cover
• 1 x กรอบสำหรับติดตั้ง

ภาพที่ 4.1: ระเบิด view showing the switch mechanism, frame, and cover.

5. การตั้งค่าและการติดตั้ง

สำคัญ: Ensure power is OFF at the main circuit breaker before proceeding with installation.

1. เตรียมพื้นที่ติดตั้ง: ตรวจสอบให้แน่ใจว่าพื้นผิวที่จะติดตั้งสะอาด แห้ง และเรียบ
2. ส่วนประกอบแยกชิ้น: Carefully separate the switch cover, mounting frame, and switch mechanism.
3. การเดินสายไฟ: Connect the electrical wires to the terminals on the switch mechanism. Refer to the wiring diagram below for correct connections. The switch supports 2-way wiring.

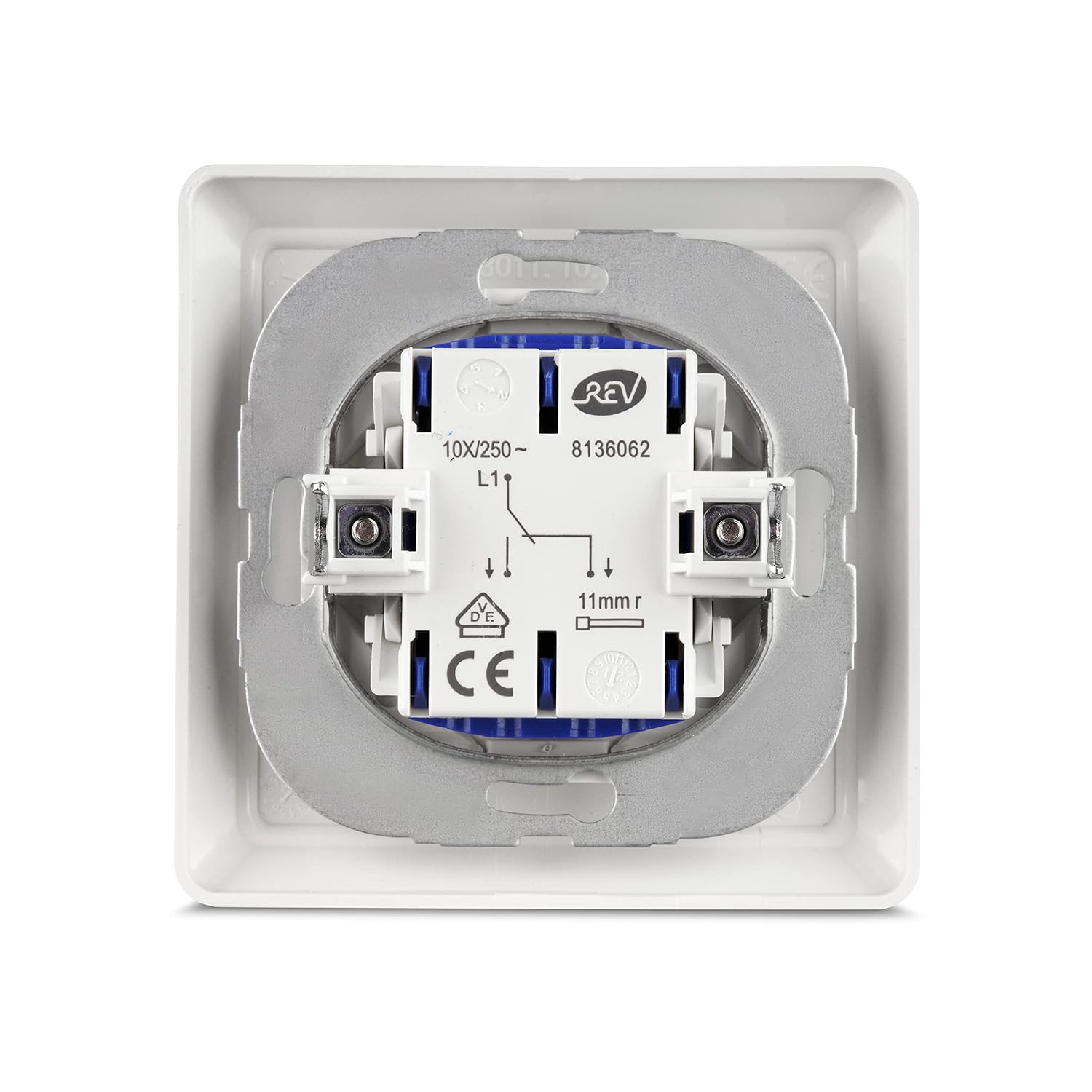

   ภาพที่ 5.1: ด้านหลัง view of the switch mechanism with wiring terminals. L1 indicates the live input, and the arrows indicate output terminals for two-way switching.

4. Mount the Mechanism: Secure the switch mechanism into the wall box or surface mount box using appropriate screws.
5. ติดกรอบ: Place the mounting frame over the secured switch mechanism.
6. ติดตั้งฝาครอบ: Snap the switch cover onto the mounting frame. Ensure it is securely seated.
7. คืนค่าพลัง: เมื่อการติดตั้งเสร็จสมบูรณ์และส่วนประกอบทั้งหมดเข้าที่อย่างแน่นหนาแล้ว ให้เปิดไฟที่เบรกเกอร์หลักอีกครั้ง

6. คู่มือการใช้งาน

The REV PrimaLuxe switch operates as a standard toggle switch. Press the upper or lower part of the rocker switch to turn the connected light or appliance ON or OFF.

ภาพที่ 6.1: อดีตample of the REV PrimaLuxe switch installed in a living space.

7. การบำรุงรักษา

The REV PrimaLuxe switch requires minimal maintenance.

• การทำความสะอาด: To clean the switch, wipe it with a soft, dry cloth. Do not use abrasive cleaners, solvents, or excessive moisture, as this can damage the plastic or electrical components.
• การตรวจสอบ: ตรวจสอบสวิตช์เป็นระยะๆ เพื่อดูว่ามีร่องรอยความเสียหาย การเชื่อมต่อหลวม หรือการเปลี่ยนสีหรือไม่ หากพบปัญหาใดๆ ให้ตัดกระแสไฟและปรึกษาช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม

8 การแก้ไขปัญหา

If troubleshooting steps do not resolve the issue, contact a qualified electrician for assistance.

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

For warranty information and technical support, please refer to the official REV webหรือติดต่อผู้ค้าปลีกของคุณ เก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อ

Manufacturer: REV Ritter GmbH
